仿论坛自制台锯靠山

LKSunny

非常好, 我就是最近活躍發帖做靠山的那個, 你的看上去很重型, 我都已經有明確設計了, 年後放上來

松泉山人

动力无限 发表于 2014-1-27 20:16
　　重型单边T靠以其快速灵活的移动、稳定、精准、高可靠性、耐用等出色的性能赢得众多高端箱式台锯厂商的一 ...

真是高手，谢谢指点，我也在做T型靠山。
8 Q* s0 j+ o: R

martinz333

少了彈性鋼片，而且也可以加上六角螺絲，讓你的導軌有微調功能。

ZXS651

动力无限 发表于 2014-1-27 20:16
8 A$ g) U, J" i+ g# Z* \6 V　　重型单边T靠以其快速灵活的移动、稳定、精准、高可靠性、耐用等出色的性能赢得众多高端箱式台锯厂商的一 ...

2 g& O$ D0 D" K! w意见中肯,学习了,确实有待改进,谢谢
+ J) a0 [/ p% R) q. J5 u4 t

ZXS651

martinz333 发表于 2014-1-27 23:46
少了彈性鋼片，而且也可以加上六角螺絲，讓你的導軌有微調功能。

建议很好,有待改进,谢谢

ZXS651

LKSunny 发表于 2014-1-27 21:05
非常好, 我就是最近活躍發帖做靠山的那個, 你的看上去很重型, 我都已經有明確設計了, 年後放上來 ...

) Y7 Q4 M$ [  @DIY吗,玩的就是开心,希望你的靠山作得更好.

琦琦她爹

动力无限 发表于 2014-1-27 20:16
　　重型单边T靠以其快速灵活的移动、稳定、精准、高可靠性、耐用等出色的性能赢得众多高端箱式台锯厂商的一 ...

那我们如果自己做靠山滑轨，怎么做、用什么材料合适。请指点

动力无限

琦琦她爹 发表于 2014-1-28 08:44
那我们如果自己做靠山滑轨，怎么做、用什么材料合适。请指点

8 k+ ?* z6 b# [+ m　　自制重型T靠过程稍有点复杂，主要都是小部件上的处理方法和一些技巧，一两句还说不清楚。材料方面必需要绝对的正国标角钢和方通管，要不就选择美标的钢型材。T靠部件的等边角钢不小于50X50，厚度至少要有6mm，导轨需要更大的不等边角钢和不等边方通管，厚度当然也是越厚越好，千万不能省料。等我有时间凑齐这些材料之后，开一帖手把手地教你们精心打造重型T靠。
5 e% B& e6 R  p3 d+ l. Q+ F! @- O

琦琦她爹

动力无限 发表于 2014-1-28 15:00
' }/ H6 W. L2 I) Y5 t0 o　　自制重型T靠过程稍有点复杂，主要都是小部件上的处理方法和一些技巧，一两句还说不清楚。材料方面必需 ...

谢谢，等待您的帖子，好好学习
5 [' W# `& S. ^9 L: \

用心来看世界

木友就是木友，有一点点资料就能自己做出来，我看除了钱比土豪少点，智商、美好高尚的情操、愉快的心情都不比土豪少！至于动手能力那就是是土豪没得比的了！支持你！学习你！
5 X8 f. r! i1 `1 ]

ZXS651

用心来看世界 发表于 2014-1-29 19:58
0 ^5 ]9 f. F+ a木友就是木友，有一点点资料就能自己做出来，我看除了钱比土豪少点，智商、美好高尚的情操、愉快的心情都不 ...

& l) l1 I: m% C: ?  A4 S学习不敢，人一生中都在不断的学习，切磋就好，其实玩木头图的就是开心，一种满足感成就感，或许可以说是一种寄托也行，而且不论富贵贫贱与否，都乐在其中，那种感觉很好，有时是无法用语言来形容的，人生有此乐趣，足矣！在此特别感谢论坛及论坛的木友在新年即将来临之际，愿木工论坛越办越火，愿木友健康幸福开心。。。。。。。。。。。。。

lanwuwu

看没懂.这种好像没导轨.滑动方便吗.精度如何

ZXS651

lanwuwu 发表于 2014-1-30 11:51
看没懂.这种好像没导轨.滑动方便吗.精度如何

导轨就是两块方钢之间留的缝隙，角铁的一面夹在缝隙里滑动，角铁粘了防滑条后滑动还算灵活，使用中精度还行，误差在0.2以内。

树叶开心

动力无限 发表于 2014-1-27 20:16
9 \" S) {* a7 X( |　　重型单边T靠以其快速灵活的移动、稳定、精准、高可靠性、耐用等出色的性能赢得众多高端箱式台锯厂商的一 ...

) |, J2 g% ?* T1 m$ A" V7 X1 c动力大，楼主的靠山主要是没有角度微调而已，其它还好啦。如果装角铁横撑的时候能很精准，那微小的误差可以通过调节靠山滑轨两边来调节的。

树叶开心

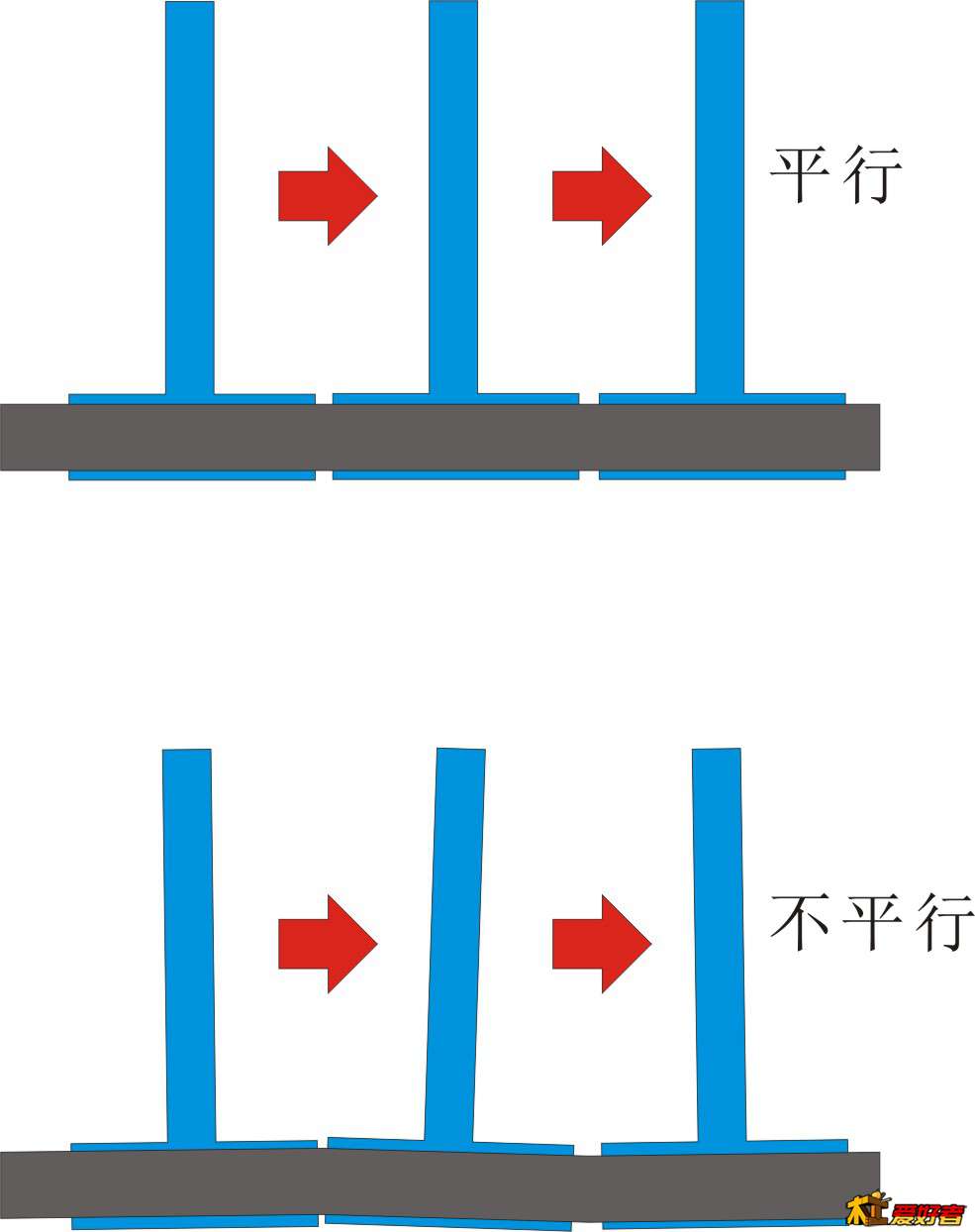

我认为最主要的问题还是滑轨的平直度，因为这种结构的靠山，平行度完全取决于滑轨的直度，总觉得方通的直度应该不太好，要是铝方通可能直度会好一些。

/ c3 S1 R7 h0 ]* x( v, B
/ J7 q( {, r8 I  r" Z1 ]9 M算了一下，假如靠山长1米，横撑0.3米，那么滑轨的0.5mm的弯曲，靠山远端将表现为1.67mm的误差。
