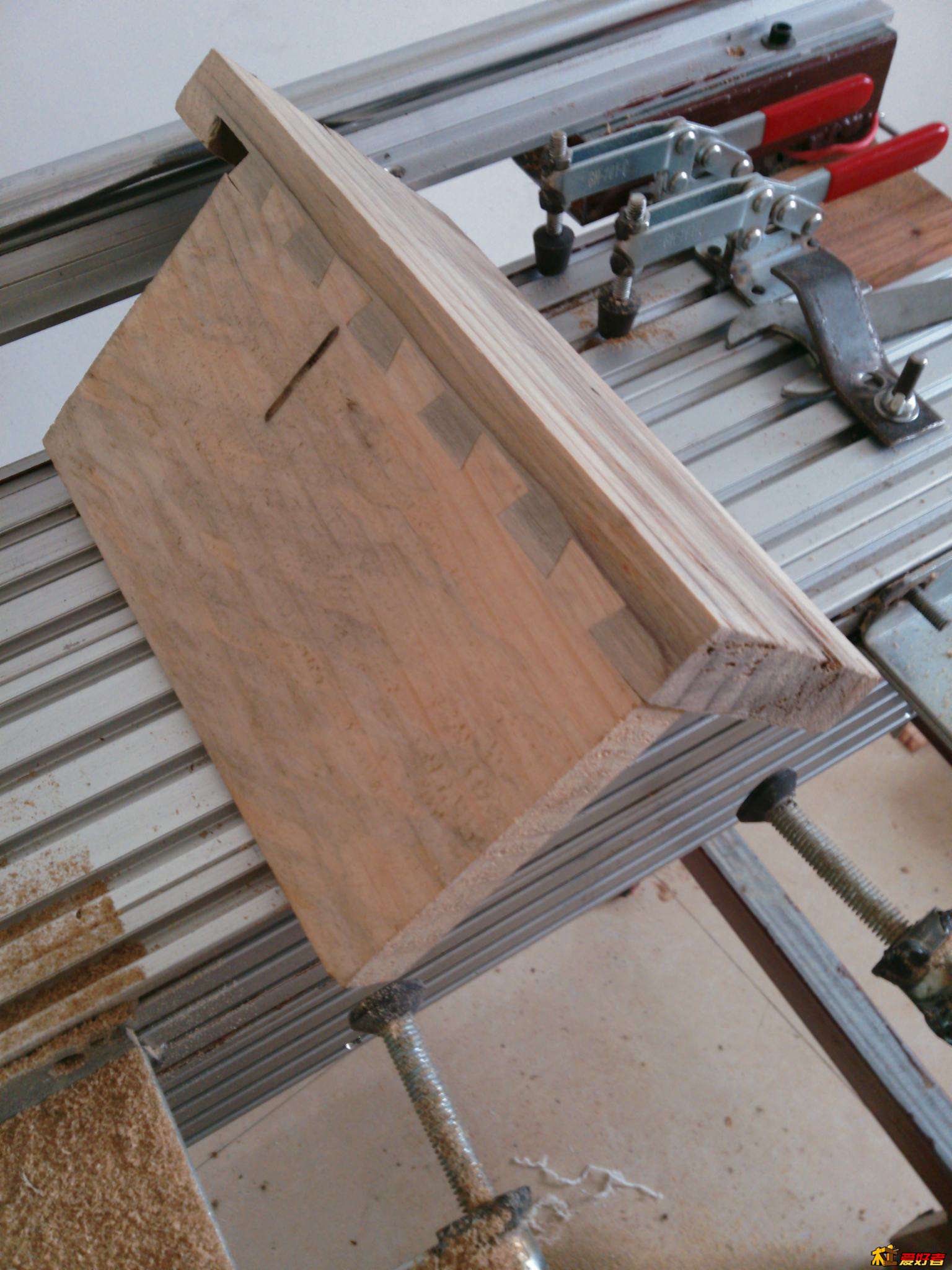

机器制作传统榫卯系列---燕尾榫半透

sz波尔卡 · 发表于 2014-1-25 10:59:42

这核心就是照公拉母。。。

sz波尔卡 · 发表于 2014-1-25 11:01:38

这核心就是照公拉母。。。

dinosour1 · 发表于 2014-1-25 12:52:54

一直想自己做燕尾榫模型看了此贴更加冲动了

虎哥 · 发表于 2014-1-25 14:58:15

错开距离=齿间距离=刀宽-板厚/2Xtan@    @  8度=0.14
                                                               14度=0.25
                                                            14.5度=0.26

天国的燕尾刀山寨的多，大头直径及角度都不准，可以用试切法确定错开距离：板厚一半切一刀，上下口
尺寸相加对半分即可。

玩木头挺好 · 发表于 2014-1-25 18:14:26

虎哥发表于 2014-1-25 09:54
. l. j6 `$ ^: v9 S" h半透燕尾榫.; Y6 ]( d, z; D
1. 半透,半透,故加工参数和板厚有关.4 c5 A& `5 f8 A- }. i8 k& F( K; I
2. 等大燕尾榫,铣刀的大头尺寸等于铣后平面保留尺寸, ...

这个有误导哈,半透燕尾榫和板子厚度没有关系.比如板子厚度22,你下压铣刀11和14 和18没什么区别,做出来都一样,只是燕尾线的大小而已.

王泶君 · 发表于 2014-1-25 18:42:36

外面是过关了，可里面呢？何不反过来亮亮？

kenken · 发表于 2014-1-25 19:24:09

加幾個步進電機, CNC一台

虎哥 · 发表于 2014-1-25 20:47:46

期待你的透榫模版

zz0407 · 发表于 2014-1-25 21:10:17

学习了，做的真好

moneysamdy · 发表于 2014-1-26 04:06:57

严丝合缝发表于 2014-1-24 20:10 $ E' b4 C0 q/ F# g) ^0 N5 E
没看明白啊，好像隐藏了天大的秘密。。。楼主快招了吧。免得我们动手啦

嘿嘿…猫腻给你看出来了，楼主不招也没办法

来自:Android客户端

惜玉王子 · 发表于 2014-1-26 11:56:57

精于求精谢谢学习了

西岩76 · 发表于 2014-1-27 15:29:57

没太明白，

ibracimovic · 发表于 2014-1-30 09:55:47

高手高高手

玩木头挺好 · 发表于 2014-1-30 14:54:51

王泶君发表于 2014-1-25 18:42
. {3 `2 J( L# P; D) I7 Q- G外面是过关了，可里面呢？何不反过来亮亮？

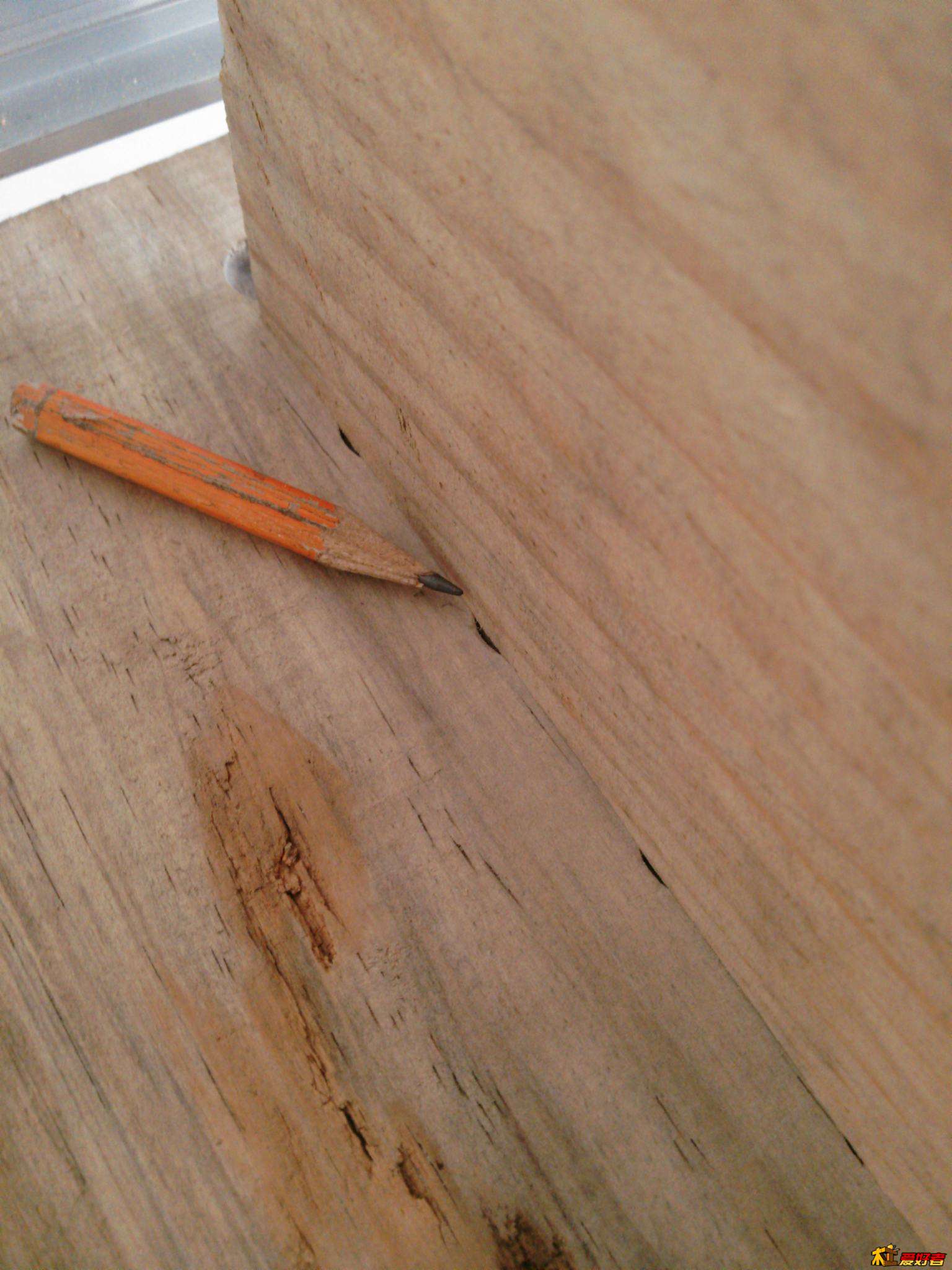

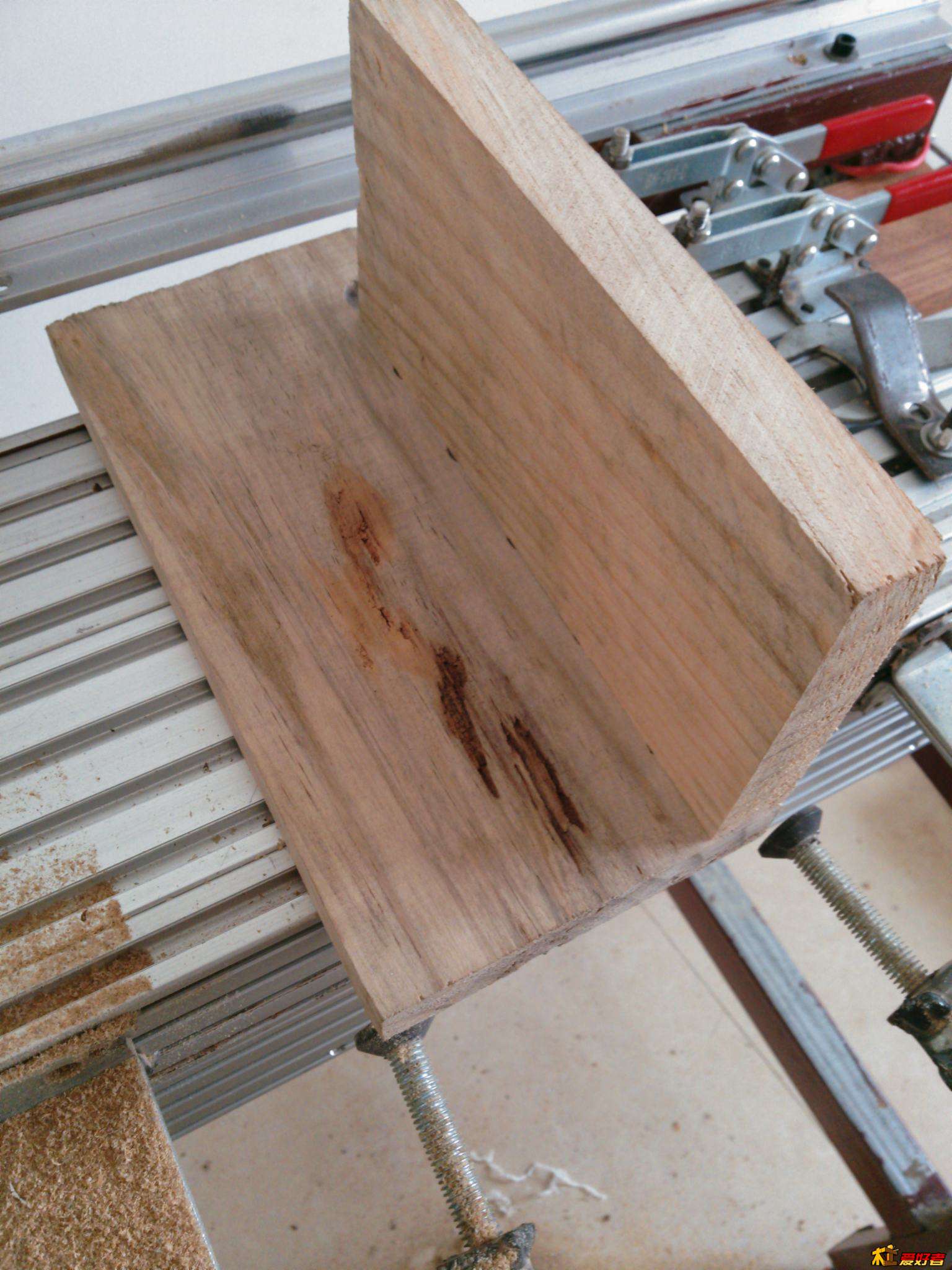

既然木友都想到洞洞问题，索性把洞洞解决了吧，看图

黑色夜一 · 发表于 2014-1-31 19:11:50

几何学得好对木工太有帮助了
