尝试代加工夹具

zondady

0 C" N  _( R9 c! k
希望能有机会与楼主合作

zondady

zondady 发表于 2014-1-22 00:09
5 o2 s1 u6 l7 ~楼主能留个联系fangsgi

! o8 \0 `0 t- h. L楼主能留个联系方式吗？谢谢。

独自彷徨18

zondady 发表于 2014-1-22 00:10
楼主能留个联系方式吗？谢谢。

( E. W) o- m! J) _3 ?13401754746是手机号，希望能和木友们多交流一些金工上的问题

独自彷徨18

独自彷徨18 发表于 2014-1-22 11:47
13401754746是手机号，希望能和木友们多交流一些金工上的问题

qq1254383548，手机很多时候因为上班不方便接电话，希望多和木友们在qq上交流

独自彷徨18

lox612 发表于 2014-1-21 22:38
2 `1 m0 {! ~3 b% i6 O3 `5 g是啊。我买了2.5寸的精密平口钳，但是太高了。63mm高。装上之后我的z轴有效行程不到15mm。基本上稍微大点 ...

我刚才看了下图片，这种平口钳在夹持精度上根本不行的，而且夹持力也不大，在金工上根本就不能用，因为它只不过是个加宽和平面磨磨加工了钳口的G字夹而已

独自彷徨18

lox612 发表于 2014-1-21 22:38
9 b5 a# f1 \: N, ]9 s) ]是啊。我买了2.5寸的精密平口钳，但是太高了。63mm高。装上之后我的z轴有效行程不到15mm。基本上稍微大点 ...

给你个建议，一种是在夹持工件的时候在活动钳口前加放一根和钳口宽度差不多的软材料的圆棒，让它线接触工件，这样就可以和固定钳口完全合缝了，另一种复杂点，就是把钳口张到最大，那样活动钳口就和后面紧了起来，然后想办法在两端加工出和丝杆平行的孔，孔越大越好最好用铰刀铰下，然后配两根外圆磨磨过的光轴，长度以能在台钳钳口收到最小时还能支撑在两个长条上为准，这样就变成了三个支撑点，活动钳口的精度就由光轴来保证，也就是三向限位，其实也就和网上说的那种在木工桌侧面的台钳原理一样，只是提高了加工精度而已，具体的因为我没到现场看过，也不知道究竟误差多少，只能提供个建议让你参考，如果有说的不对的地方，愿意接受木友们的批评，最终目的大家共同进步

炮兵

独自彷徨18 发表于 2014-1-21 07:32
! ~4 G' ~: C( K3 r% `4 R6 N: H+ J1 a其实在论坛逛了这么久，我发觉有些夹具，例如圆木榫定位器，手电钻支架等，通过磨床加工完全可以达到很高的 ...

你完全有条件做点适合DIY的工装，价格便宜的话绝对可以在本坛内销售

475174501

独自彷徨18 发表于 2014-1-22 11:53
9 K- ]  |, w6 kqq1254383548，手机很多时候因为上班不方便接电话，希望多和木友们在qq上交流

前辈，今天我无意间看到你的帖子，真是遇见救星了，有个问题请教下，不知你什么时候在线？
$ ?: @2 I  |# ^; |3 z5 a3 z1 J0 V

瘦马

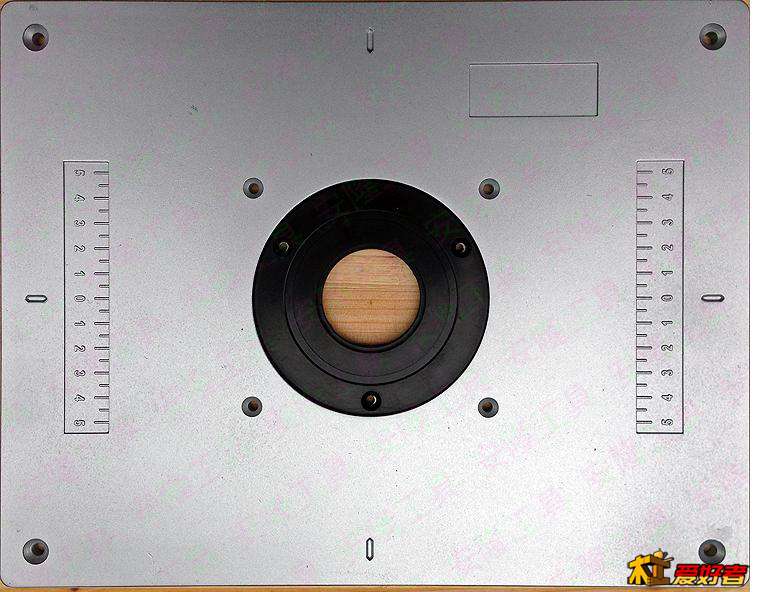

可以的话帮我做两个倒装的钢板，一个台锯，一个雕刻机，行的话再联系细节。
+ y7 V0 t2 j- G) \- a$ W8 [
就像这种： 表面磨平，开孔，打眼。不用搞标尺。

独自彷徨18

475174501 发表于 2014-2-20 22:20
前辈，今天我无意间看到你的帖子，真是遇见救星了，有个问题请教下，不知你什么时候在线？

你可以在论坛上给我留言，我有时间就会上论坛逛逛的

独自彷徨18

瘦马 发表于 2014-2-21 13:21
2 Y. R9 e/ B9 m6 \% B! U" A可以的话帮我做两个倒装的钢板，一个台锯，一个雕刻机，行的话再联系细节。
" d# `4 y8 f; l" f* b- L
# b8 N: H" W- x3 m4 ]就像这种：表面磨平，开孔， ...

主要是运输问题无法解决，铁东西运费伤不起，这样吧，做这东西有什么技术上的问题我们互相学习

瘦马

独自彷徨18 发表于 2014-2-27 21:18
& E, _. W( }2 D7 R) m8 q主要是运输问题无法解决，铁东西运费伤不起，这样吧，做这东西有什么技术上的问题我们互相学习

说的也是，要是运费搞过底板本身还真没意思了，不如就地找个厂家做。
: h3 z0 q: @9 F; H

独自彷徨18

瘦马 发表于 2014-2-27 21:35
  G9 }/ C6 p4 q3 b6 l9 T: T说的也是，要是运费搞过底板本身还真没意思了，不如就地找个厂家做。

就是，你那底板先上平面磨床，然后直接找个数显铣床就可以完成你所有的部位了，估计整个价钱不低

475174501

独自彷徨18 发表于 2014-2-27 21:12
你可以在论坛上给我留言，我有时间就会上论坛逛逛的

& W8 X' X1 s; [, \前辈，我想在5mm厚的铜板薄边正中间打3mm的孔，有什么简单的方法而且精度好么？需要做什么夹具么？

独自彷徨18

475174501 发表于 2014-2-28 14:50
3 A! M7 N$ `6 D" e( U& f8 ]/ Q/ M前辈，我想在5mm厚的铜板薄边正中间打3mm的孔，有什么简单的方法而且精度好么？需要做什么夹具么？

) E. }. E3 K, p+ K( M* ^) l最好做个小夹具，如果你铜板厚度标准的话，找个淬过火的东西，让线切割给你割个5mm的槽，正个5到6丝，最大到10丝，看你的精度要求了，然后直接在槽的中心割个3mm的孔就行，只是3mm定位孔的长度要尽量长些，因为3mm的钻头强度很差的，要稳住它定心才准，夹具外表面加也要割标准，要靠它来定位孔距边的距离，然后用螺丝固定就行了，很简单的，还有个简单办法就是用中心钻先定中心，然后再上钻头，对了，告诉你个窍门，钻的时候钻头上经常涂点机油或菜籽油，有利于出屑，因为3mm的钻头出屑槽很浅的，钻屑很容易粘槽里，要给点润滑，希望对你有帮助，呵呵
