做个工具箱过程 ,12月8日完结

skyline

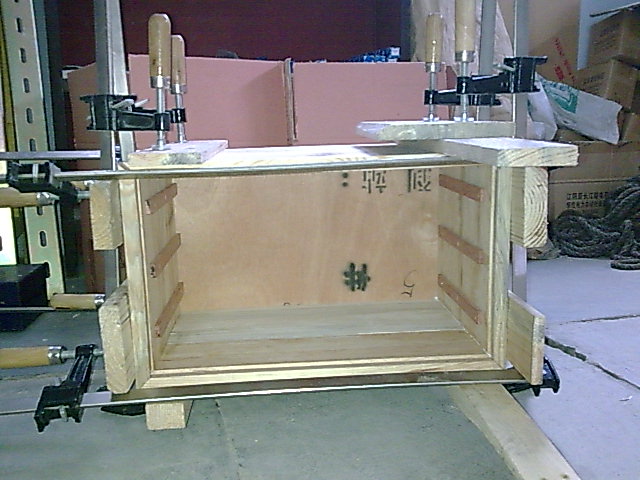

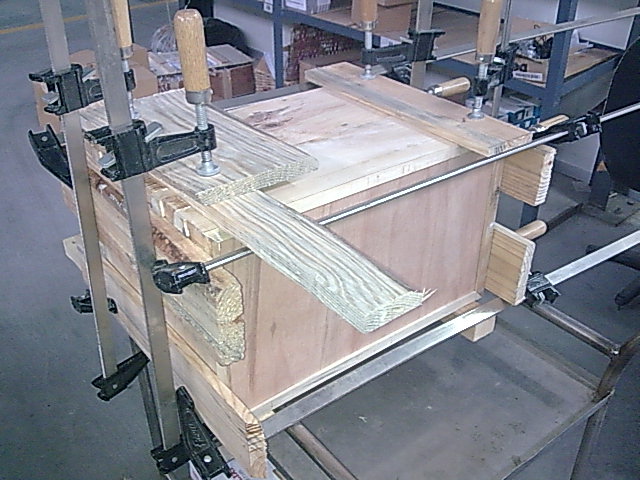

曲线锯锯背板－－上胶组装－－上夹具

skyline

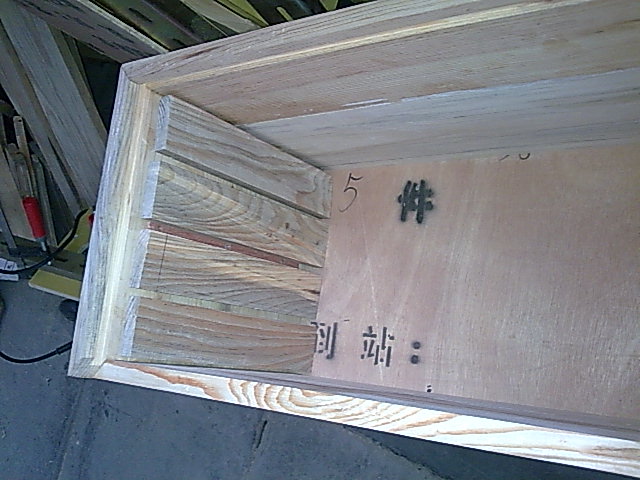

考虑再三（抽屉原高设计为67mm，工具一般高40mm，这样上层空间没有利用），还是决定把抽屉改成4层，原安装的导轨去掉。
- z3 J* s; S$ ^- W  Y
1。现在想想还是抽屉的导轨安装的平直与对称最关键，直接关系到抽屉安装的效果。
2。箱子内腔实际净高209mm（设计是210mm），扣掉每层的间隙1。5-2mm，抽屉高度按50mm设计。因料不合适，故决定前挡板50mm，其余的45mm。
3。为利用抽屉内的高度空间，可能会放弃在抽屉侧板上挖槽嵌板的做法，那样抽屉内的高度会少9mm（层板6mm，板距离木板下缘3mm）。想用一下从台湾木友博客上看见的一种装底板办法，主要靠胶粘。我准备再钉几个蚊钉。考虑中。。。。
8 [5 ?, u$ v% i2 o

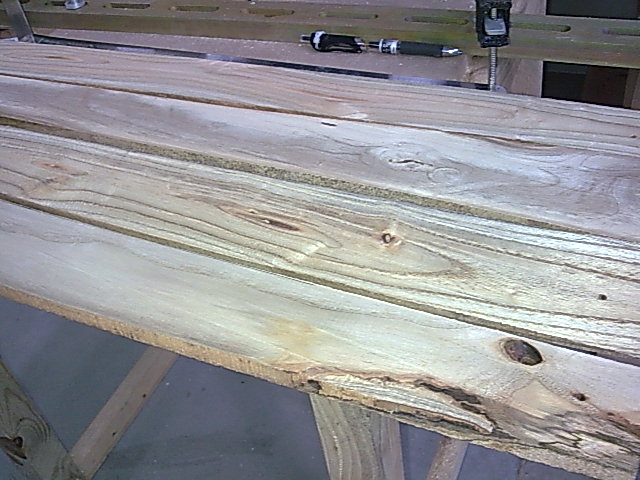

目前已加工了抽屉的侧板。

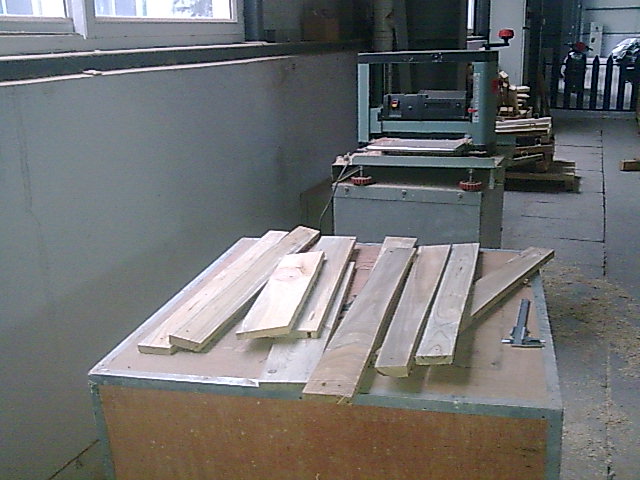

有木友关心进度，主要是没有现成的板料，每一根都需要从毛料开始处理，故很废时间和精力。
9 R! I4 N" g' i4 ^( |: V3 X
[ 本帖最后由 skyline 于 2008-11-25 17:18 编辑 ]

skyline

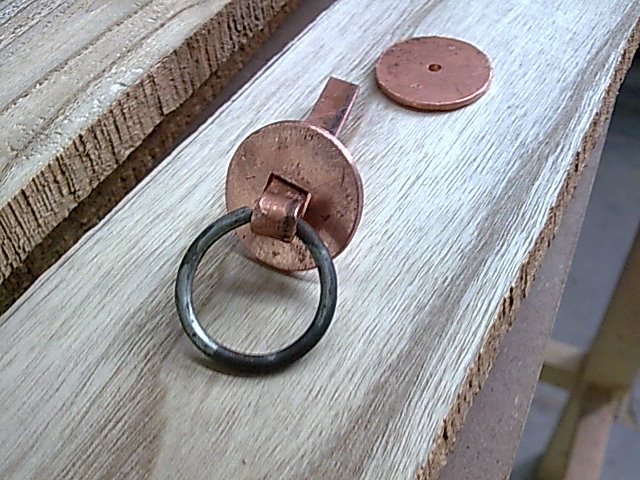

原准备抽屉装中式的仿古拉手，抽空做了一个（2mm的铜板+铁丝），感觉不是太好，板子厚了点，担心最后组装时抽屉背面不好弯折铜片。

8 x+ r1 w7 N8 Q9 N 另一种方案是直接上小木条当抽屉的拉手。

0 ^2 T& q( z, P' V. I0 X. G自己手艺不行，小锉刀用的不熟悉，大家见笑。

huanyu

超强！！！！

初学小木匠

skyline

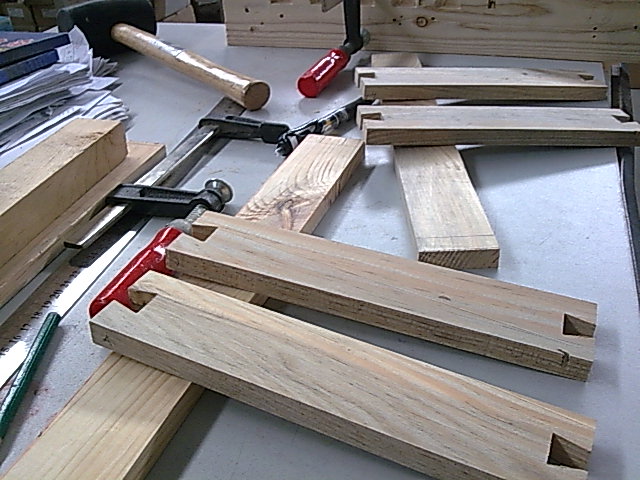

今天下午终于完成了四个抽屉侧板的备料，2个抽屉的榫接。接下来准备抽屉底版的备料和切割。

7 n$ G3 f- |7 s. t( s$ m. \! d开始规划四个抽屉装什么东西：1#抽屉基本上一个抽屉可紧凑的装下一套打凿（台湾木友的叫法；2#装修凿；
( {- W' m; t, n' r% P: p/ @3#装角尺/卷尺等量具；4#装雕刻机的铣刀。
2 \% C$ I- m$ F
8 x5 i) K" l( C比划了一下凿子的尺寸，感觉箱子小了点，抽屉的深度只有185mm。抽屉内的净尺寸：长*宽*高=345*185*50mm
9 B. L5 R/ k& n0 n; B0 l, R
[ 本帖最后由 skyline 于 2008-11-28 21:04 编辑 ]

飞毛腿

好作品，期待最后效果，顶！

小苗

shiyun5

不错

妖刀

木南

强人

skyline

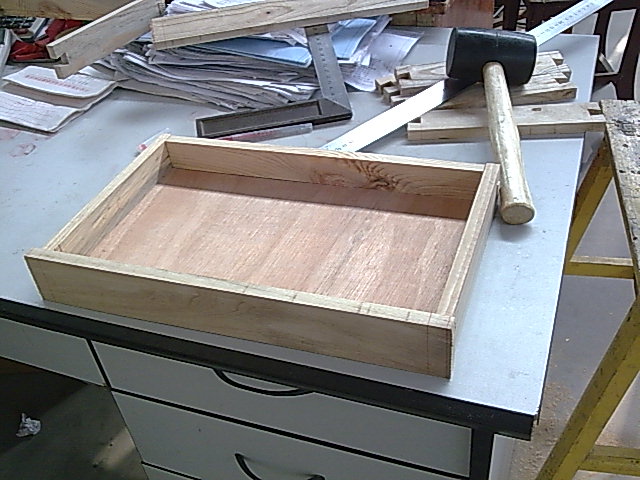

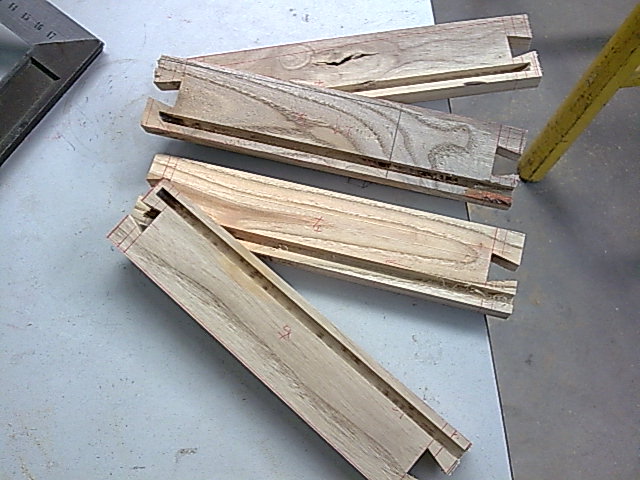

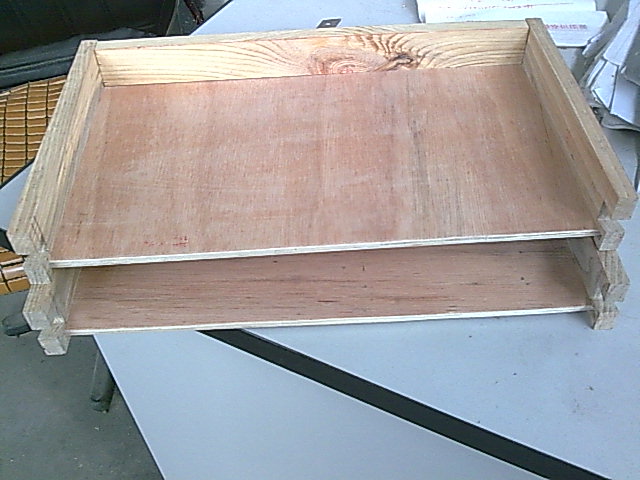

月底事情比较多，挤出点时间把四个抽屉侧板的底板槽开好（不含前面板），顺便把抽屉底板用曲线锯锯好，试装了2个半拉子抽屉。
4 ~" h" ~$ ~- ^) u3 H+ b
! |" k7 p3 g9 ^# L- G! L9 {[ 本帖最后由 skyline 于 2008-11-28 21:15 编辑 ]

skyline

1。抽空把四个抽屉侧板外侧的导轨槽用雕刻机＋T形刀做好，局部用木雕刻刀修一修。槽深5mm，宽13.5mm。

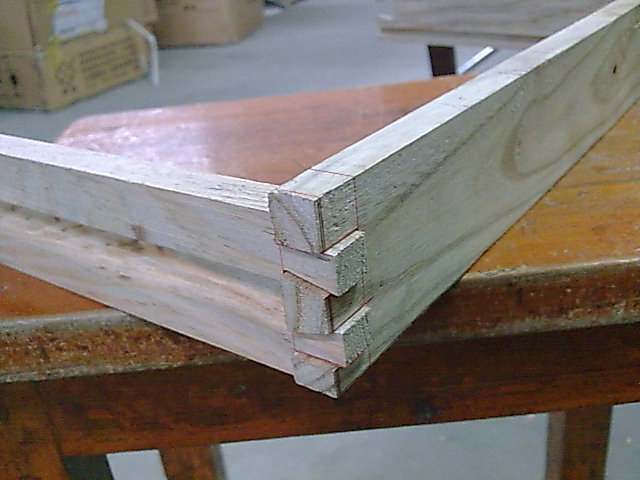

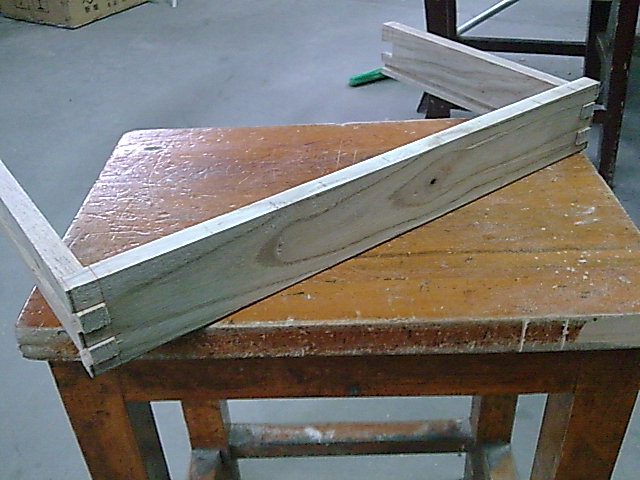

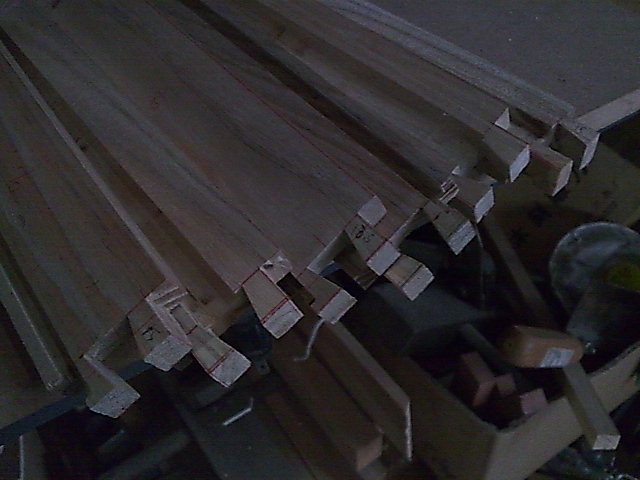

2。由于抽屉侧板上只做了一个燕尾榫且侧板比面板低5mm，觉得不太好。原想直接用6mm圆木榫做辅助加强的。后来决定挑战一下自己的耐心，还是不用圆木榫。于是又多了些工作，需要对面板的榫头做些变化。
3.  抽屉的拉手还是准备做木拉手，放弃中式铜拉手的方案。明天开始备

[ 本帖最后由 skyline 于 2008-12-2 11:02 编辑 ]

dingding

从头看到尾－－真是强人

skyline

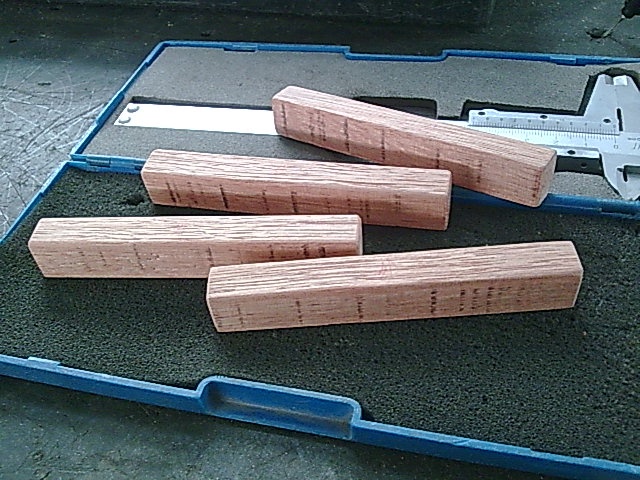

1. 处理抽屉拉手。木料是以前从国外来的包装板，木色为红色，硬度好，就是木纤维有点粗。

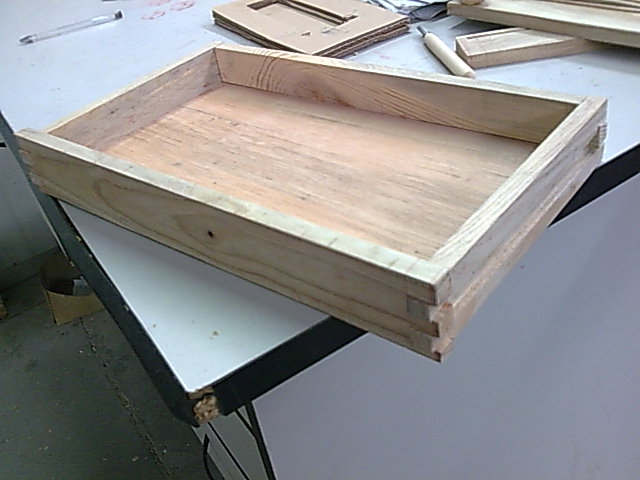

$ k( f/ V! X3 _4 l0 J& r9 S$ G2. 抽屉面板快装好了，着手准备工具箱前抽盖的材料，一直没找到合适的，郁闷！
3. 昨天整个工具箱＋抽屉掂了一掂，有几斤重，不知装满工具后有多少重？工具箱的提手承重需要重新考虑一下，以前没有想到重量这一点。

[ 本帖最后由 skyline 于 2008-12-4 13:11 编辑 ]
