我的全钢机，DIY进行中！

sdjincai · 发表于 2014-1-18 22:09:05

控制系统用的什么啊，mach3吗？

ABDE · 发表于 2014-1-19 08:02:18

sdjincai 发表于 2014-1-18 22:09 ' t" B# u$ ]- s4 u" K; o
控制系统用的什么啊，mach3吗？

软件还在想用哪个好

NATUCHEN · 发表于 2014-1-19 13:08:14

顶你下，关注，加油INNG

kenken · 发表于 2014-1-19 21:52:47

4030機嗎?

ABDE · 发表于 2014-1-19 22:20:29

大头鬼0071 发表于 2014-1-17 15:43
/ B5 t- e4 W( G( O$ i继续下去啊，我还想看看最终结果和你的采购清单。

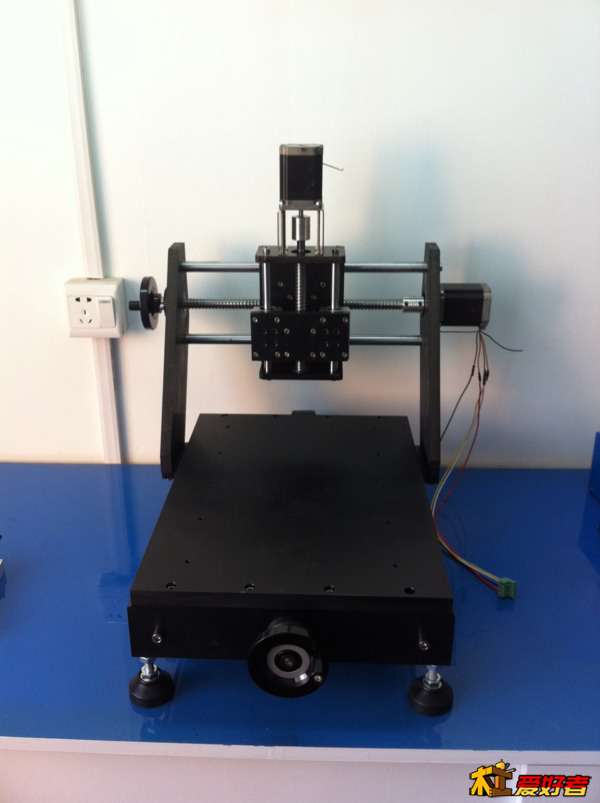

今天下午组装好了机械部分，又是重复装了好几次，主要是y轴的光轴支撑板的孔里有台阶，造成光轴两端不到位，丝杆两头有间隙，没法去精雕打孔了，只能把光轴两端给磨出锥度来。装错、丝杆螺母和固定板不平，又磨！装上拆下快5遍了。多亏有做成样子的成就感，不然真心烦了。

ABDE · 发表于 2014-1-19 22:22:31

ABDE 发表于 2014-1-19 22:20 ( ]9 l! d, B! ~
今天下午组装好了机械部分，又是重复装了好几次，主要是y轴的光轴支撑板的孔里有台阶，造成光轴两端不到位 ...

来张清楚点的，背景简单点的

ABDE · 发表于 2014-1-19 22:29:20

ABDE 发表于 2014-1-19 22:22 4 x* X" u/ v- k6 G
来张清楚点的，背景简单点的

y轴上的电机固定没用图纸上的四根轴套，感觉不牢，就用半吊子的SW画图给朋友用2.0的304不锈钢板激光切割、钣金折弯做了3个支架。做来后感觉不够厚，不太结实的样子，装上后还行，就是不知道用起来会不会有影响。

ABDE · 发表于 2014-1-19 22:40:04

ABDE 发表于 2014-1-19 22:29 ; m! g% E6 H2 B( U- r2 ]
y轴上的电机固定没用图纸上的四根轴套，感觉不牢，就用半吊子的SW画图给朋友用2.0的304不锈钢板激光切割、 ...

明天去把另外做的主轴夹具去打孔，线切割已经好了。以后做的朋友千万多研究图纸，对每一个孔的用处，配件的尺寸要了然于胸，我就是毛估估，大概知道个尺寸，就去做了，两个主轴夹具没用，一个买的，一个自己画图设计，都不行，装机子时候才明白，那个孔不是装主轴的，又去设计，买材料，线切割，打孔，浪费了快300了，还不算工钱。明天事好多，不知道能够做多少雕刻机的事。

ABDE · 发表于 2014-1-19 22:46:53

ABDE 发表于 2014-1-19 22:40
- s7 G0 `! }) f8 s1 M- V明天去把另外做的主轴夹具去打孔，线切割已经好了。以后做的朋友千万多研究图纸，对每一个孔的用处，配件 ...

请各位师傅教教我软件吧！最好是精雕和MACH3，多谢了。越详细越好，多谢多谢！

大头鬼0071 · 发表于 2014-1-20 09:39:42

会持续关注

东亚五金 · 发表于 2014-1-20 10:18:38

持续关注lz的最新进展

lazydie · 发表于 2014-1-20 22:08:33

加油！支持！

红色左派 · 发表于 2014-1-21 00:27:50

嗯，看来学习是个持续折腾的过程。
折腾中发现问题，是努力学习最好的动力。

lideyi · 发表于 2014-1-22 21:53:27

加油！支持！你一定会功的。

Xiangyi527 · 发表于 2014-1-22 22:31:48

新手学习，手工快乐，向前辈致敬！
