俺的第二台铝板光轴小JJ

quake

     之前做过一台铝型材加线轨的JJ，被我做铝材生意的朋友顺走，放在公司当展品了，顺便拿来做梳子耍。一直想做台尺寸紧凑的，切能用笔记本控制的小JJ放在家里玩。看到那位做铝材的朋友有一堆标准铝排，75X16,50X1两种规格的，表面接近镜面，于是打起了它主意。上台全部用的型材，准备这台全部用铝排，节约成本，反正材料我不得出钱。
       开始构思结构，比较过去比较过来在光轴和线轨之间犹豫，在移动龙门和固定龙门之间犹豫。后来决定用光轴才能使结构紧凑，切完全利用铝排。用固定龙门，把电器装在龙门后面，省一个电控箱。

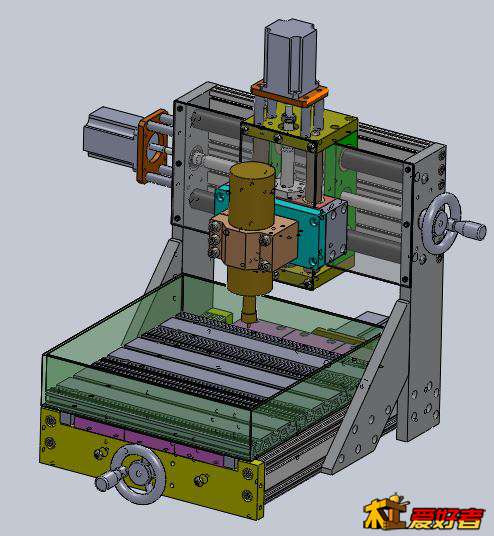

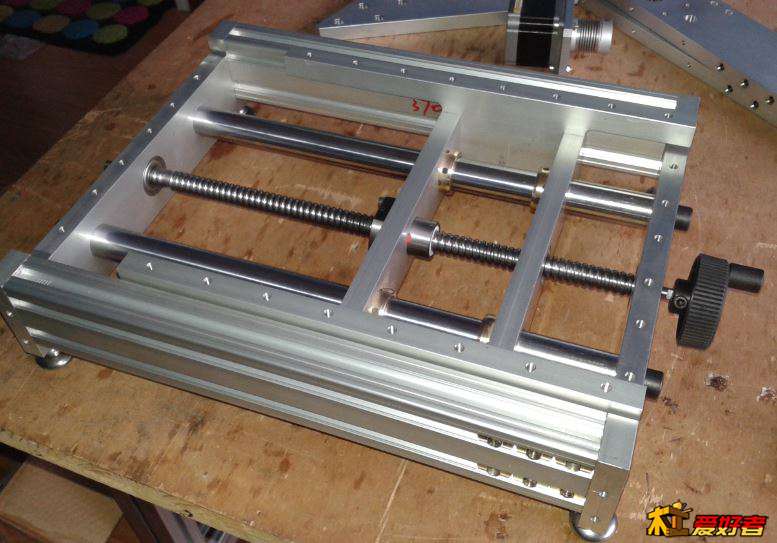

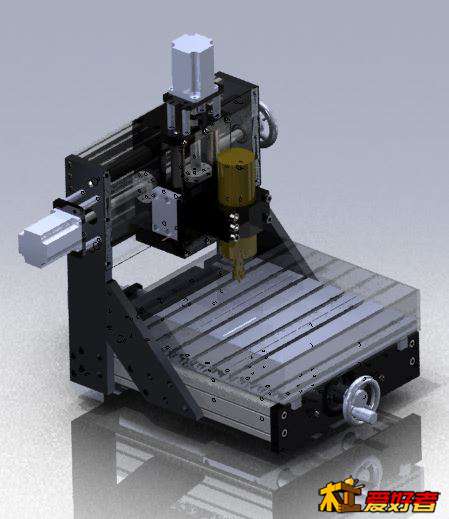

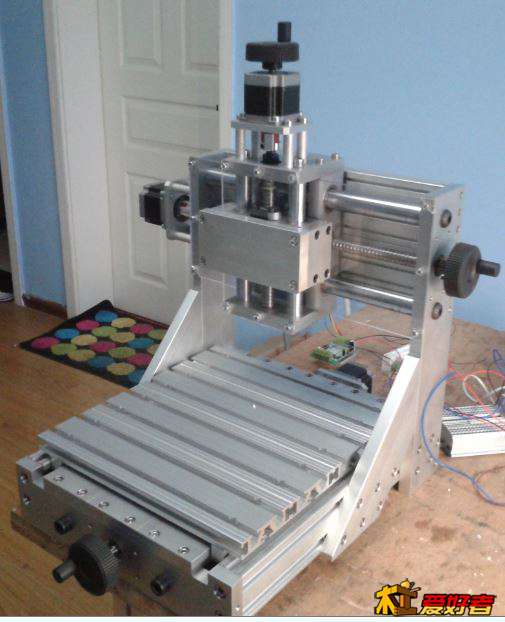

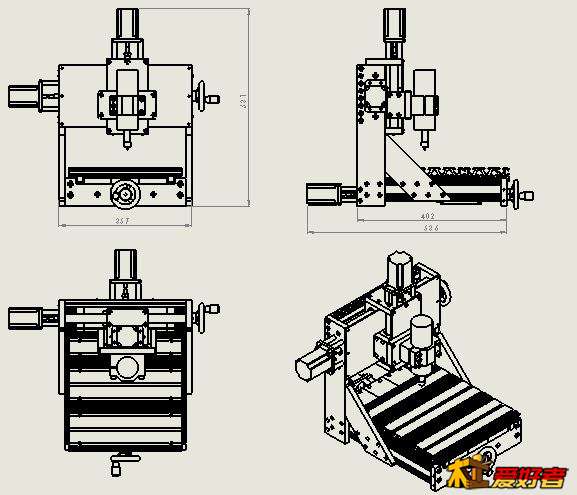

       规格：X行程： 200mm；Y行程： 250mm；Z行程：  90mm；龙门通过高度：90。

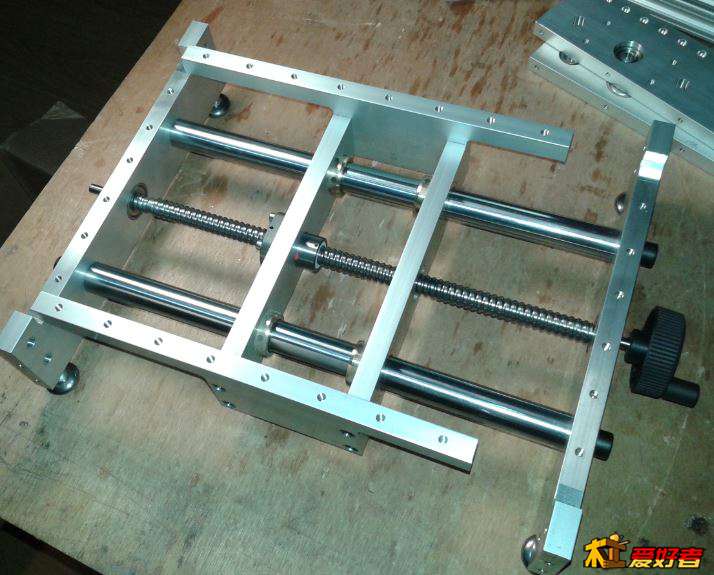

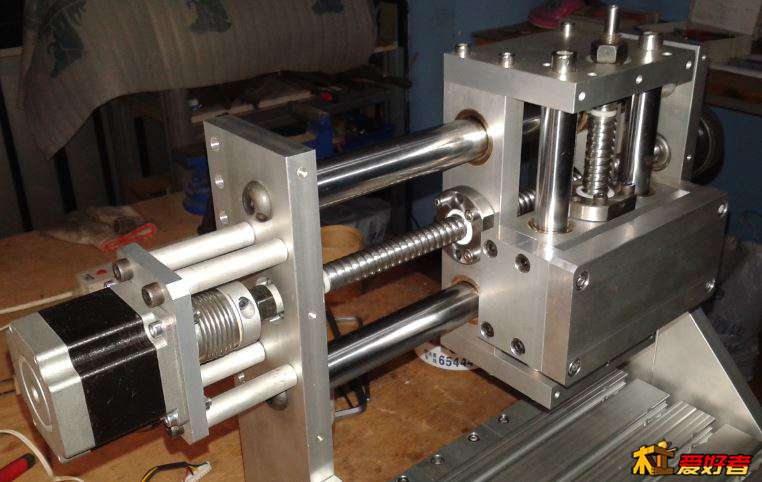

       导轨：X\Y轴：25光轴；Z轴：20光轴。配石墨铜套。（被来想用直线轴承的，货都定了，结果在坛中看到各位老鸟对直线轴承的B4，遂放弃）
       丝杆：1605滚珠丝杆（丽水货）
       电机：57步进拆机货（可惜了上一台JJ，全是正品雷赛，下次回成都劳资把它拆回来）
       联轴器：25X30梅花（上次用的螺旋线的，断过，这次改梅花的，貌似赖用点）

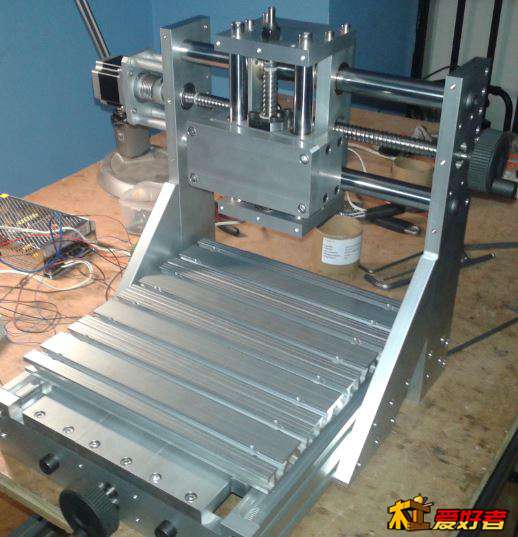

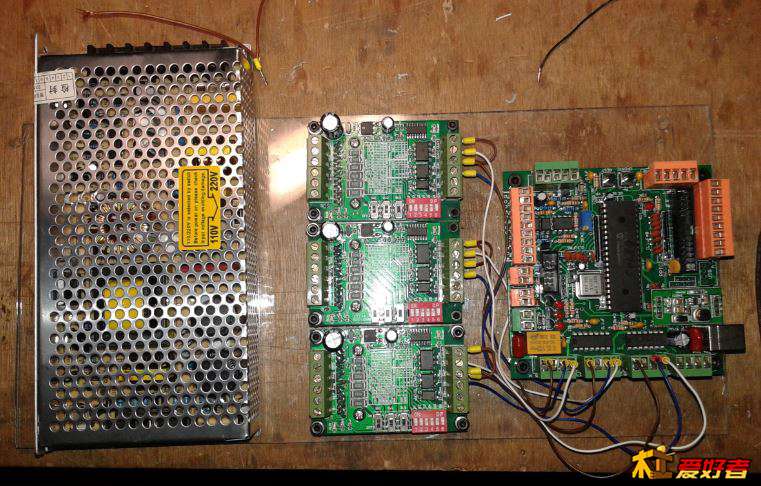

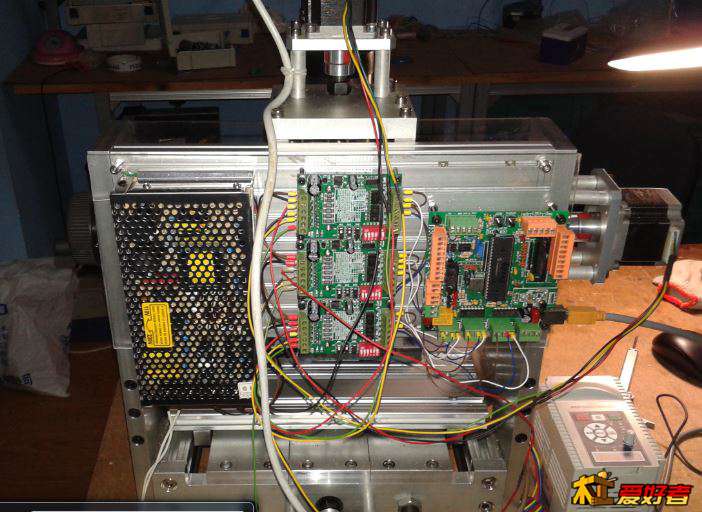

       控制器：大海版USBCNC(貌似要想用USB控制只有这个东东或是MACH3的USB板，后者太贵，而且不会万众瞩目的MACH3.。。。。都来B4我吧)


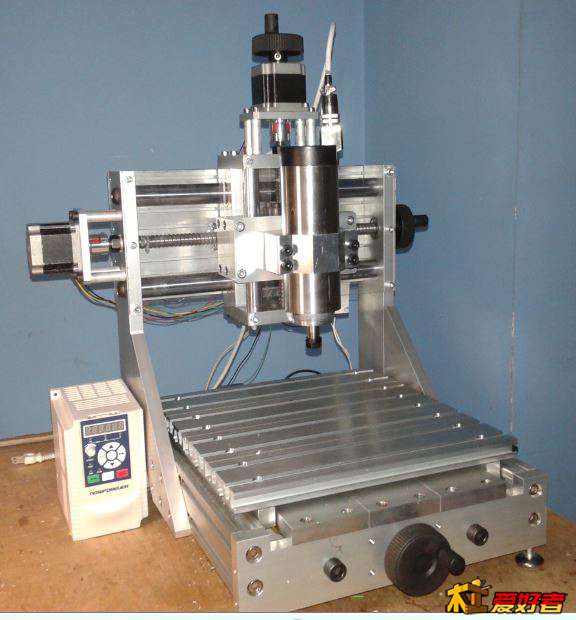

quake

白沙烟

漂亮、养眼，价格几何？

quake

自己玩的，没算成本

t2930

速度一流

红木推

漂亮！短小精悍！！牛逼的JJ

xiekui

如果定做一台价格多少？2278549509

quake

xiekui 发表于 2014-1-15 15:53
如果定做一台价格多少？2278549509

抱歉没时间做了,就做这个都花了我不少晚上的时间.要图纸可以给你,不过我觉得结构还有不好的地方,当时设计完全是 将就材料.所以拿到图纸也会和我一样走些弯路的.

88928802

好漂亮啊，我也求份图纸，请问能发给我吗，544751020@QQ.COM,先行谢谢

cowrie

兄弟是soldwork畫的吧。

mfq1974

漂亮，都是自己加工的吗？

hhjcool

很是口水，能提供图纸吗？谢谢了   232995736@qq.com

xiekui

quake 发表于 2014-1-15 21:37
抱歉没时间做了,就做这个都花了我不少晚上的时间.要图纸可以给你,不过我觉得结构还有不好的地方,当时设计 ...

谢谢你的回复！机械部分我会设计的。我不会的部分是数控部分。自己目前确实也没有时间做，上班很忙，因冬季检修机组，水电厂都是很忙的。看以后吧！

quake

xiekui 发表于 2014-1-16 22:32
谢谢你的回复！机械部分我会设计的。我不会的部分是数控部分。自己目前确实也没有时间做，上班很忙，因冬 ...

数控部分沃开始耶觉得很头大,上一台用的D版维宏，真心不难。这次想用笔记本控制，在来上看看了资料,买的现成板子usbCNC ,貌似比较好用，照这接线，就像自己装电脑一样，万用表都不需要就搞定了。目前还没研究透，等作品出来再来秀

quake

mfq1974 发表于 2014-1-16 13:13
漂亮，都是自己加工的吗？

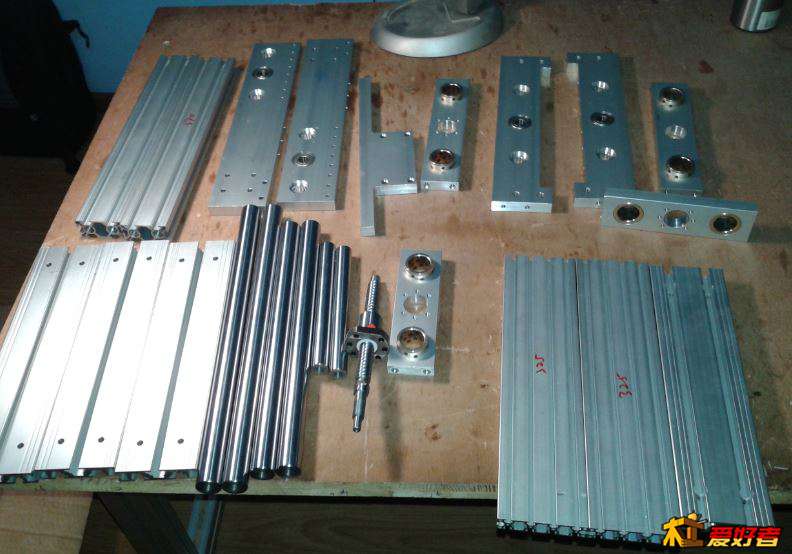

用的标准的铝板，只需要钻孔。但对孔的位置精度要求比较高，外面找加工中心做的，费用不高，只是我被熟人宰了，真心难过呀？{:1_220:}
