抚顺三块石 发表于 2014-1-10 10:36
$ _/ w8 P4 ]/ Z1 \书房有精品!请教一下:树干如何与墙面固定的?还有,水平板除了与树干一个支点外与墙面还有连接吗?
6 x+ K4 ^+ B. u+ \0 a% \
9 r& [4 S3 s" m0 V! H `! C7 L

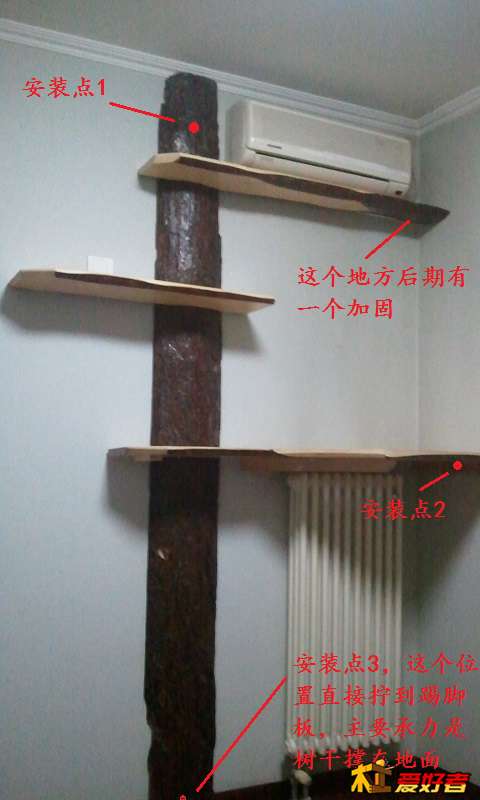

如图是和墙的固定情况,隔板与树干是榫卯结构,设计榫合时按最大程度加强。整个树干的承受力其实是作用与地板上的,立木顶千斤嘛,与墙面的固定重点是保证树干贴紧墙壁就ok。固定点中受力最大的是暖气片旁边的那个,因为跨度大、上面会有重物,原来设计了两个点,但混凝土墙实在是难打眼,只成功了一个眼,上好螺丝后,效果很紧的,所以就暂且这样了。$ J/ j. T( b X; c( o3 ~) x3 H: O) L
