DIY个台钻座

吾萍 · 发表于 2014-1-10 14:17:27

探路苦，走出路，就会很快乐！！！

bluesea521 · 发表于 2014-1-10 14:41:48

考虑成本，不划算

晨光万达2 · 发表于 2014-1-10 14:51:49

简单实用DIY精神

Apple_V · 发表于 2014-1-10 16:40:59

精致！好想法

忘情々幽灵 · 发表于 2014-1-10 17:37:42

我用铝型材做了一个，就是夹电钻那个地方没弄好，用着不爽

hw1999 · 发表于 2014-1-10 19:16:08

能否将图纸共享一下。。。。。。

狗狗吉祥 · 发表于 2014-1-10 19:38:28

本帖最后由狗狗吉祥于 2014-1-10 20:54 编辑

hw1999 发表于 2014-1-10 19:16
% I t4 f* z5 Q6 o. f+ [& M能否将图纸共享一下。。。。。。

没有完整的立体图，都是零件块，CAD很多年不用，不熟，版本2004。孔位都是将就像我的的材料来12.4MM。需要折腾的自己改吧。

台钻架.rar (15.17 KB, 下载次数: 83)

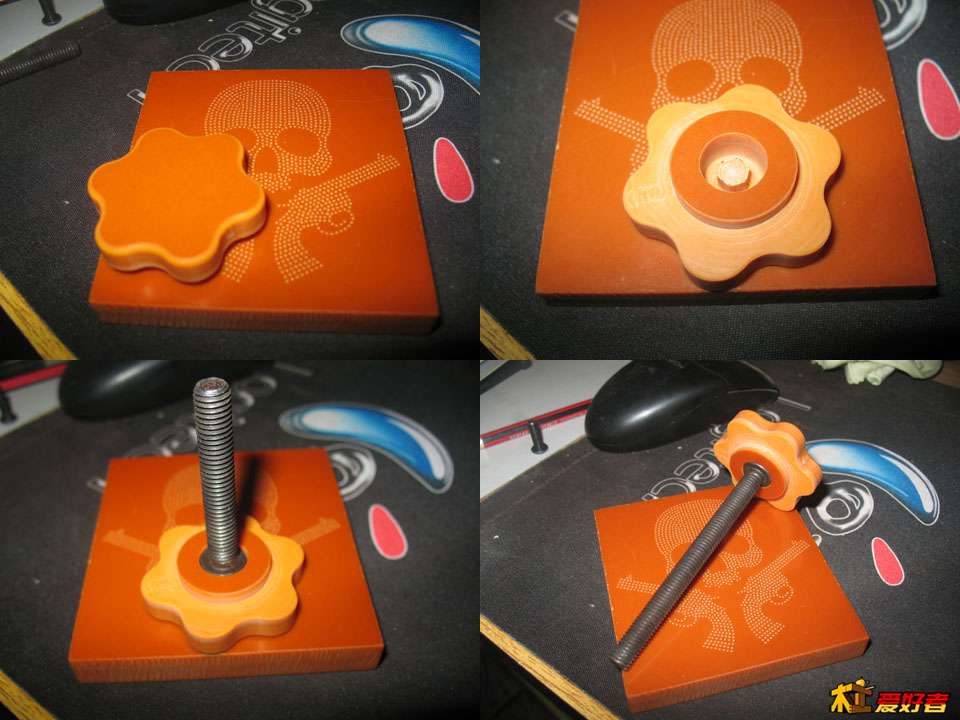

顺路丢个多余的零件图上来哈

hw1999 · 发表于 2014-1-10 21:32:19

狗狗吉祥发表于 2014-1-10 19:38
8 d6 i: m. n% e; @" w没有完整的立体图，都是零件块，CAD很多年不用，不熟，版本2004。孔位都是将就像我的的材料来12.4MM。需要 ...

谢谢，正好手里有点电木板也折腾一下。。。。。。

狗狗吉祥 · 发表于 2014-1-10 22:31:39

钻金属不给力，用力下压时滑块不受力，看样子要用加长滑块或双滑块，不给力呀，改用铜套去。

狗狗吉祥 · 发表于 2014-1-11 17:37:59

继续折腾。

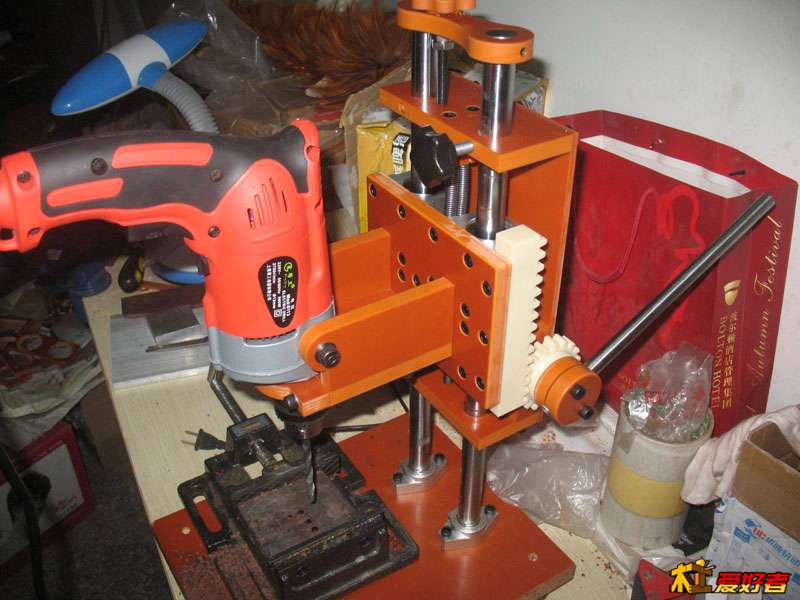

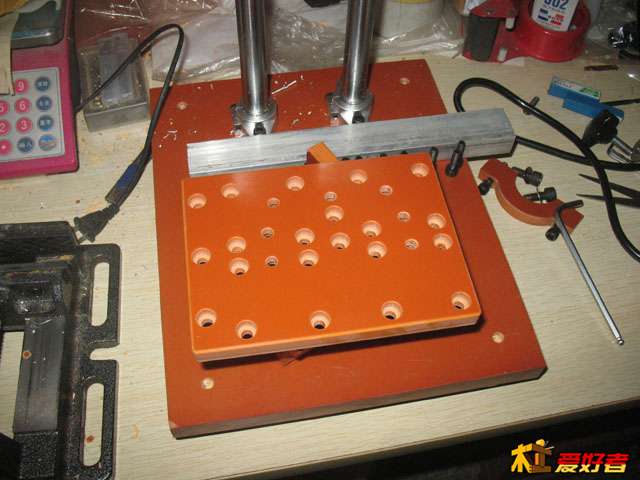

再买了2个滑块，重新加工一块安装板，装上，受力不给力问题基本解决。
快递的弹簧今天居然没送过来，坑哥，坐等明天弹簧到货哈。
最后总结下，成本上真心不划算的说，折腾这玩意当个乐子还行，想省钱的就闪人吧，花的钱可以买个小台钻了。

mlddxal · 发表于 2014-1-11 23:53:39

这个做的很精致，也很漂亮，简单使用，DIY就要在做的过程中，享受成功的快乐！

狗狗吉祥 · 发表于 2014-1-12 17:31:58

本帖最后由狗狗吉祥于 2014-1-12 17:56 编辑

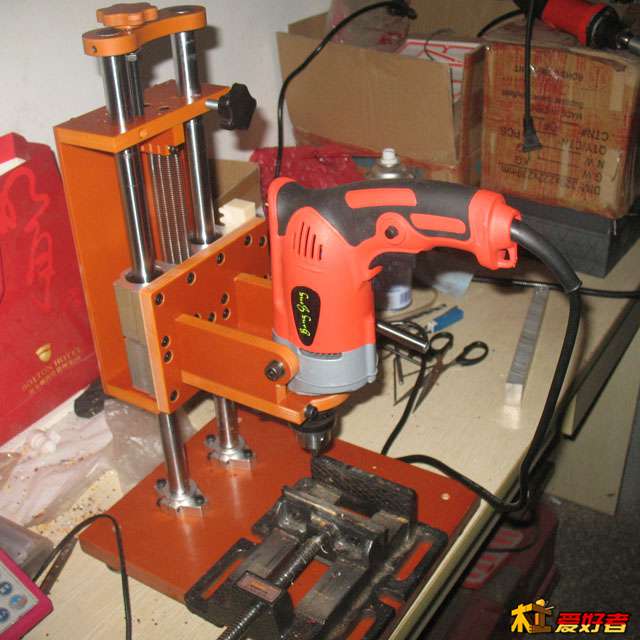

有始有终，今天弹簧到了，换了2根上去，正常使用。

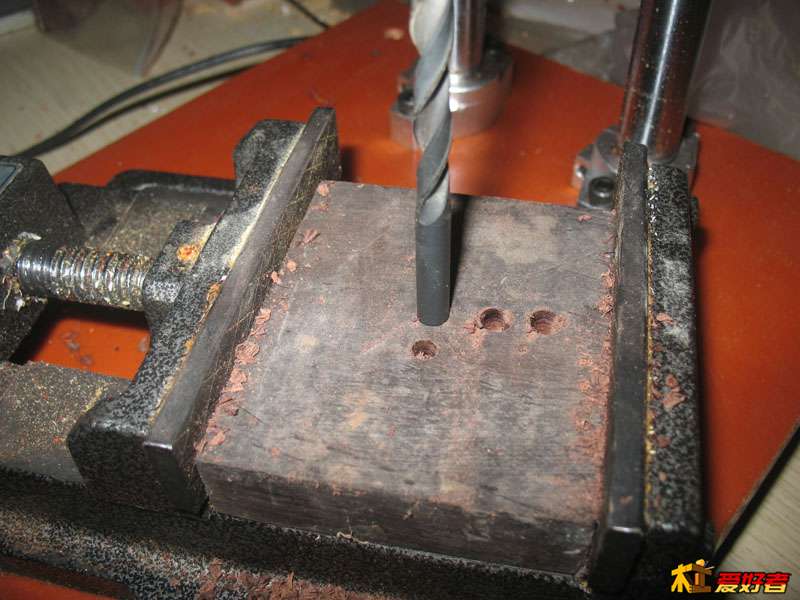

下面拿酸枝钻了几个6.8的孔，钻头放进去，没什么间隙，看样子钻木头是没什么问题了。
折腾了几天，收工。

钻了铝块，6.8MM和6.2MM钻头，深度25MM，孔偏大0.2左右。铁块4MM，也差不多大0.2MM。

504430392 · 发表于 2014-1-15 01:40:56

电钻是用什么夹紧的？

qhxnw2w · 发表于 2014-1-15 23:33:04

不错的手艺

白沙烟 · 发表于 2014-1-29 10:51:28

请问楼主，20光轴是软轴还是硬轴，二次加工容易吗。(看tb上有软硬之分)
