   最近想做个桌上型的小车。经过在各种机械论坛学习，有个新的想法，现在正在准备材料中。
   机械类的diy因为有很多成熟的成品零件，所以引用一句别人的话“机械diy最好用利用有精度的成品组装。而不是自己做”。自己手里的设备还是比不上真正的工业设备。
   我以前做车床的时候利用了这个

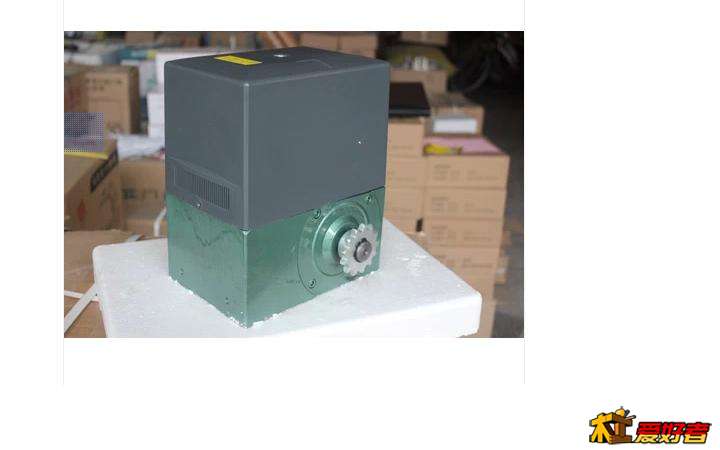

这是个电动伸缩门的电机和减速机一体。网上卖400多块。上面灰色的塑料壳里是一个550w的电机，我以前弄到了一个旧的。用在自己的车床上。

现在我发现下面的变速箱是一个很好的床头主轴箱的坯子。

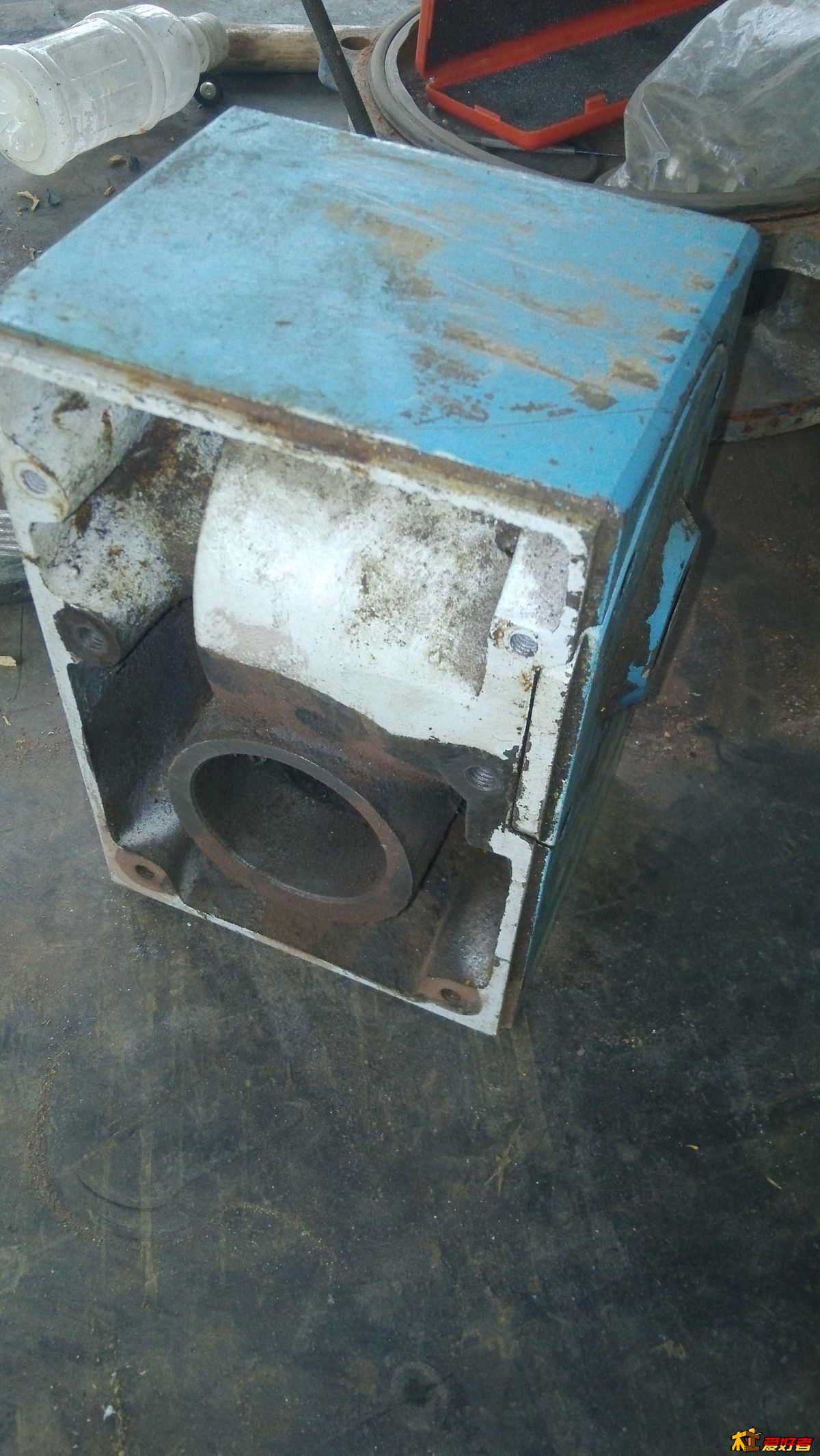

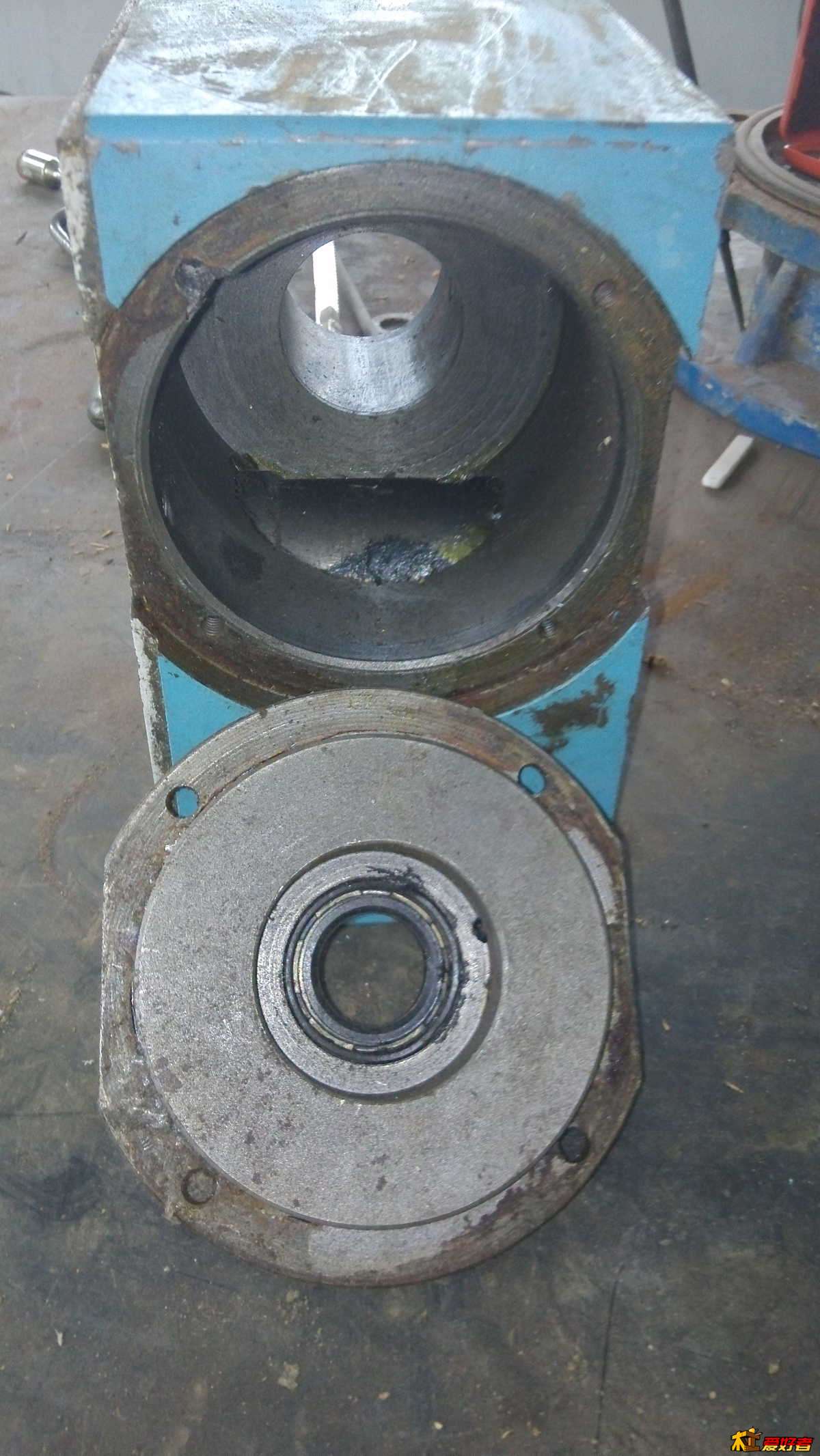

这是被我拆空的箱体，铸铁的，很沉重。而且关键的是里面正好有轴承位。

可以看出正面的洞里可以装3个或两个轴承，而拆下的端盖里也可以装一个，这是标准的无动力主轴或车床头构造啊。

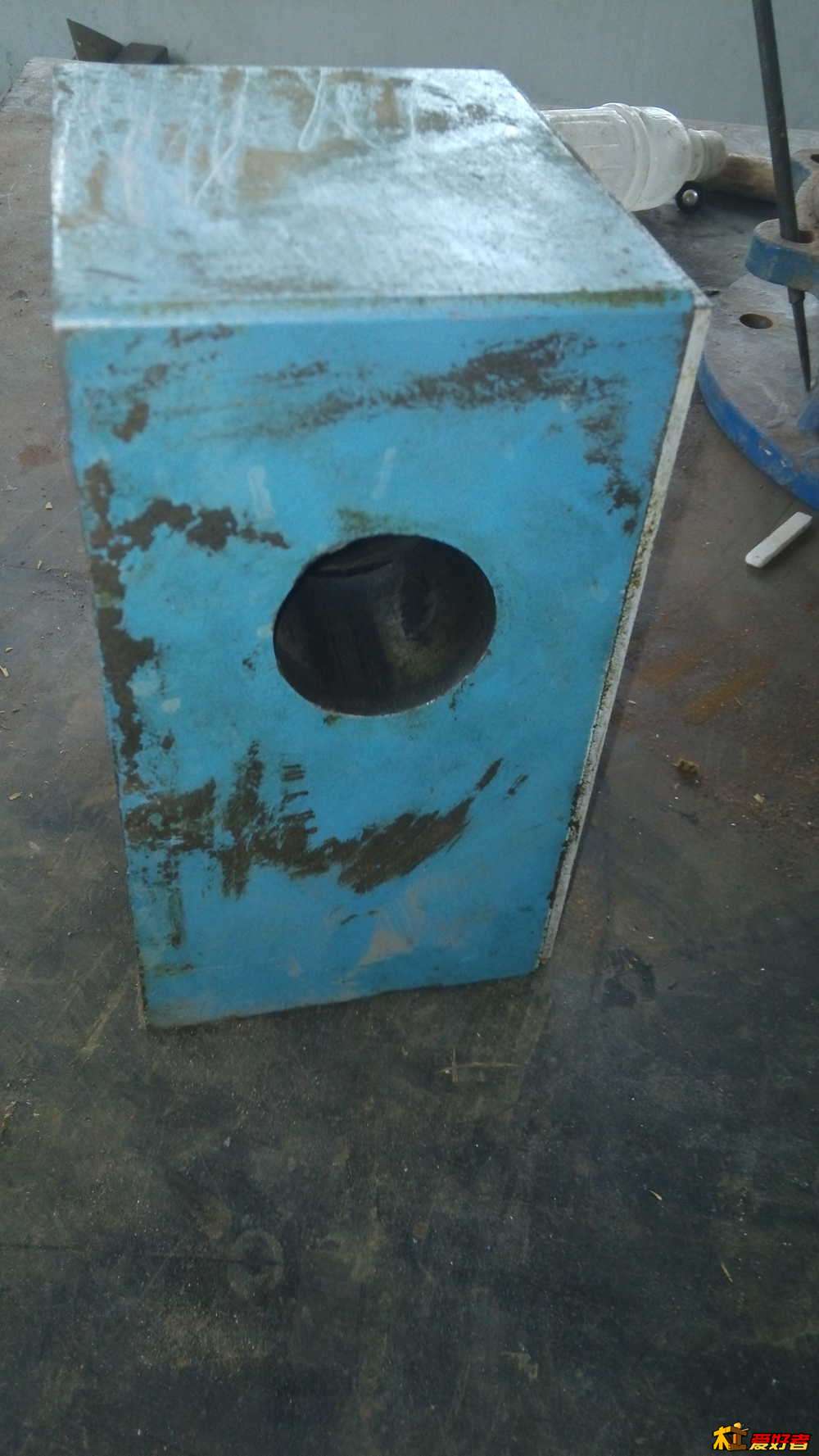

正面

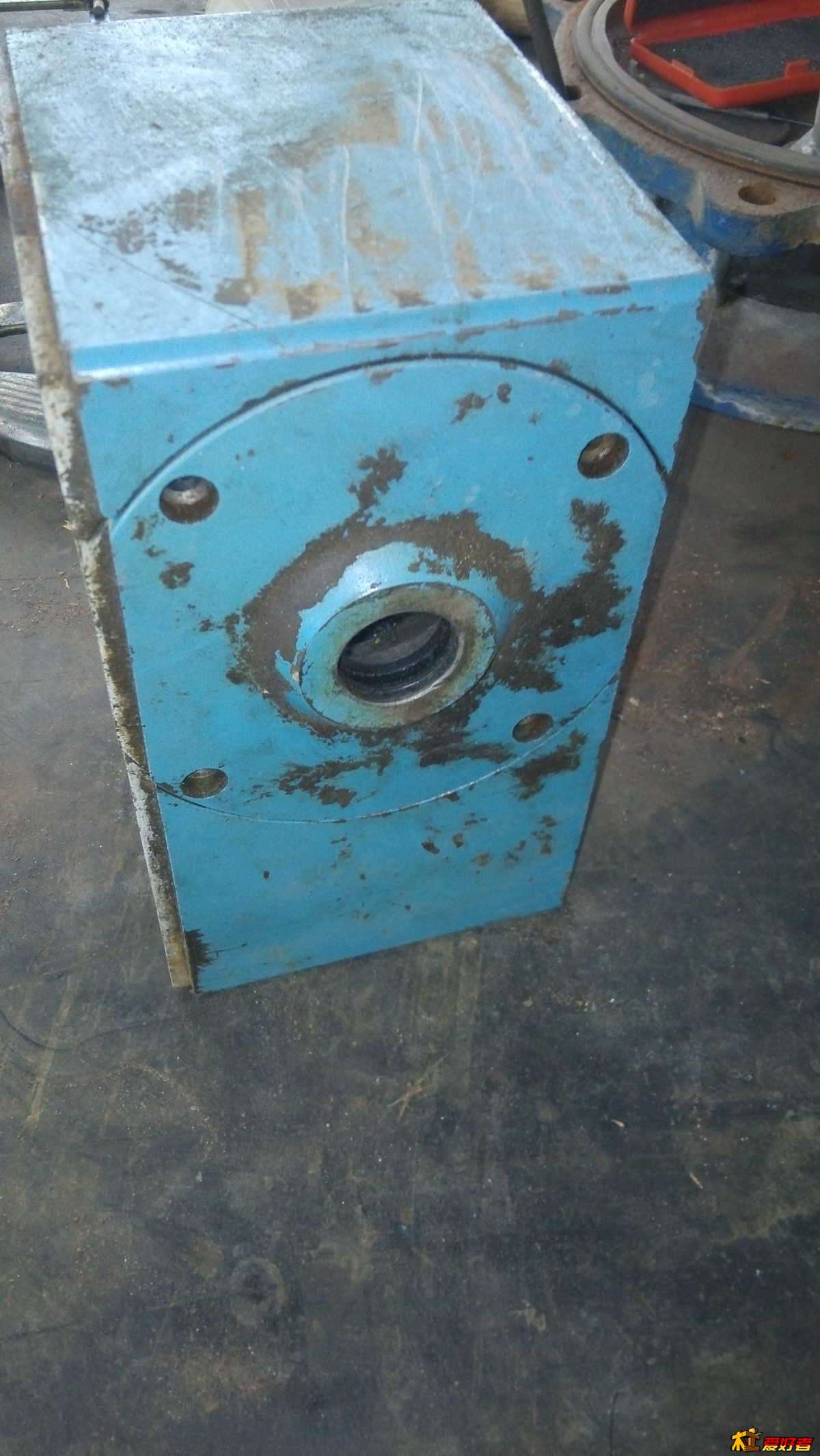

后面

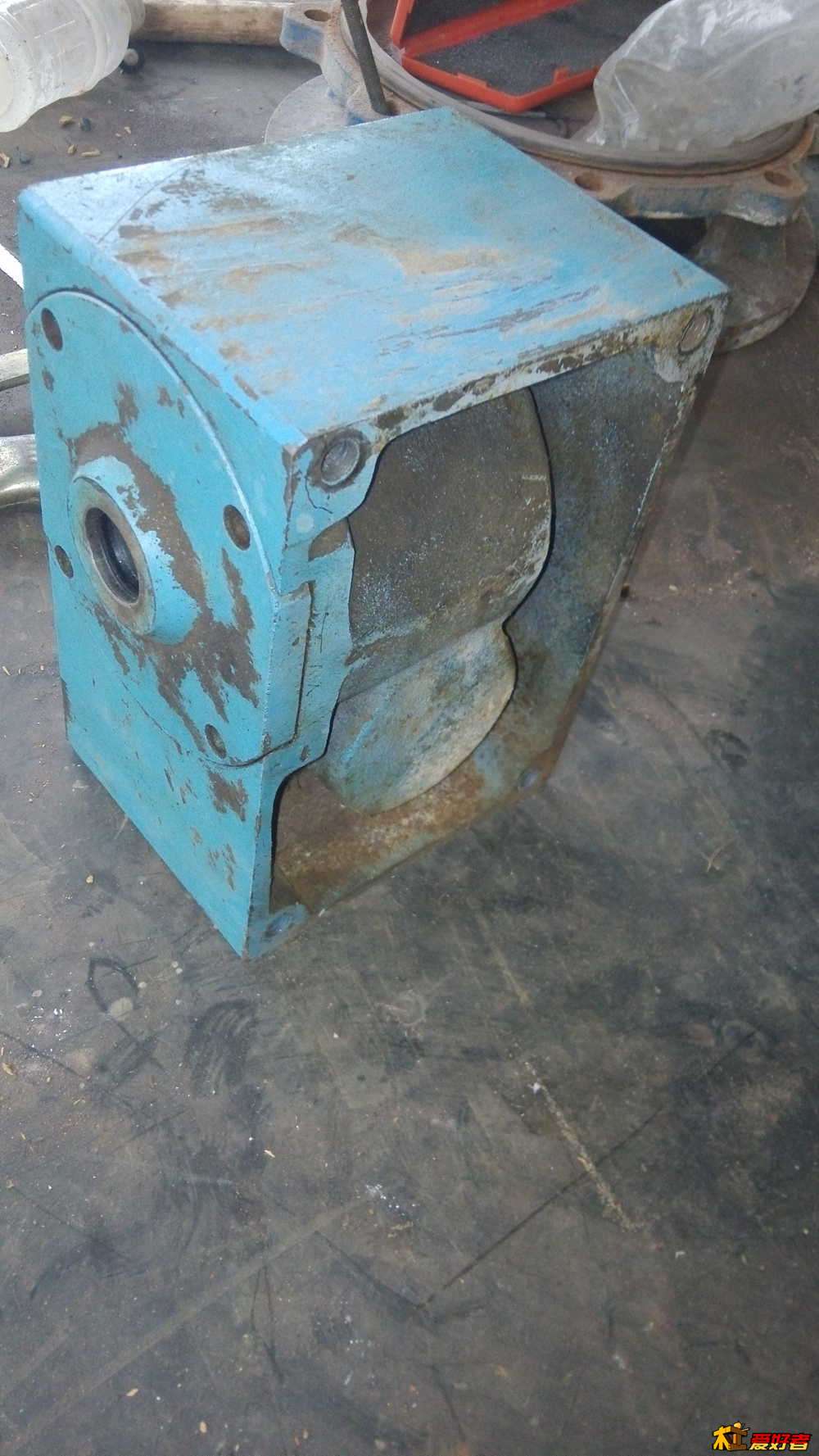

侧面

当然，真正的无动力主轴或车床头用的是圆锥滚子轴承，而且需要预紧以消除游隙。但是用在木工上，用前面两个深沟球轴承后面一个就足够了，比大部分市面上卖的木工车床都好。
现在我们就差一个主轴了。我在网上发现了这个。

这个是工业上的er延长杆，不懂的百度下或者淘宝下。就是一根很精密的带夹头的杆。我准备买一根25mm直径的，大概65元很便宜。然后配3个深沟球轴承，大概不会超过40元。这样一个有很高精度的床头就做成了。类似于一个仪表车床的床头。

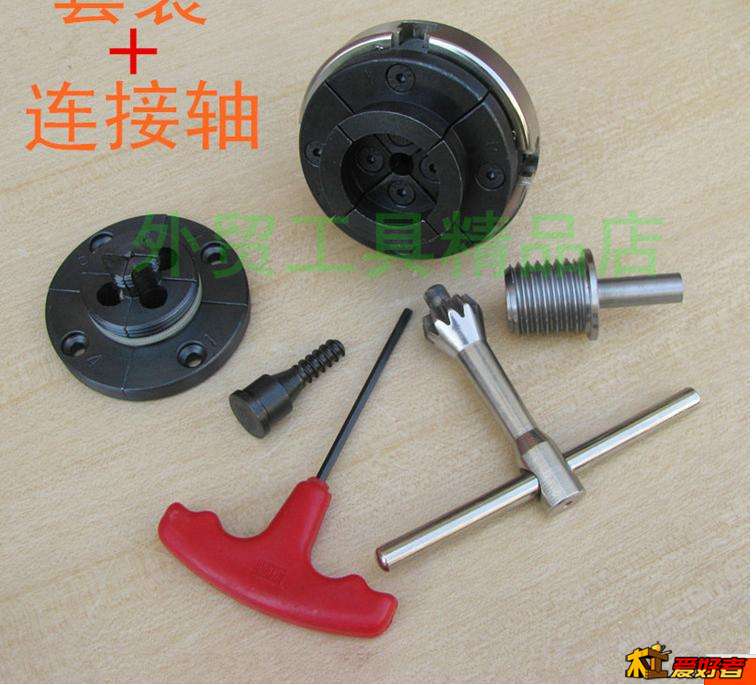

这个杆是自带夹头的，er25的夹头可以夹一个自己用开孔器磨制的顶尖，或者通过夹一个变径头来上木工卡盘。

杆的尾部我准备自己用硬木或尼龙车塔轮装上。

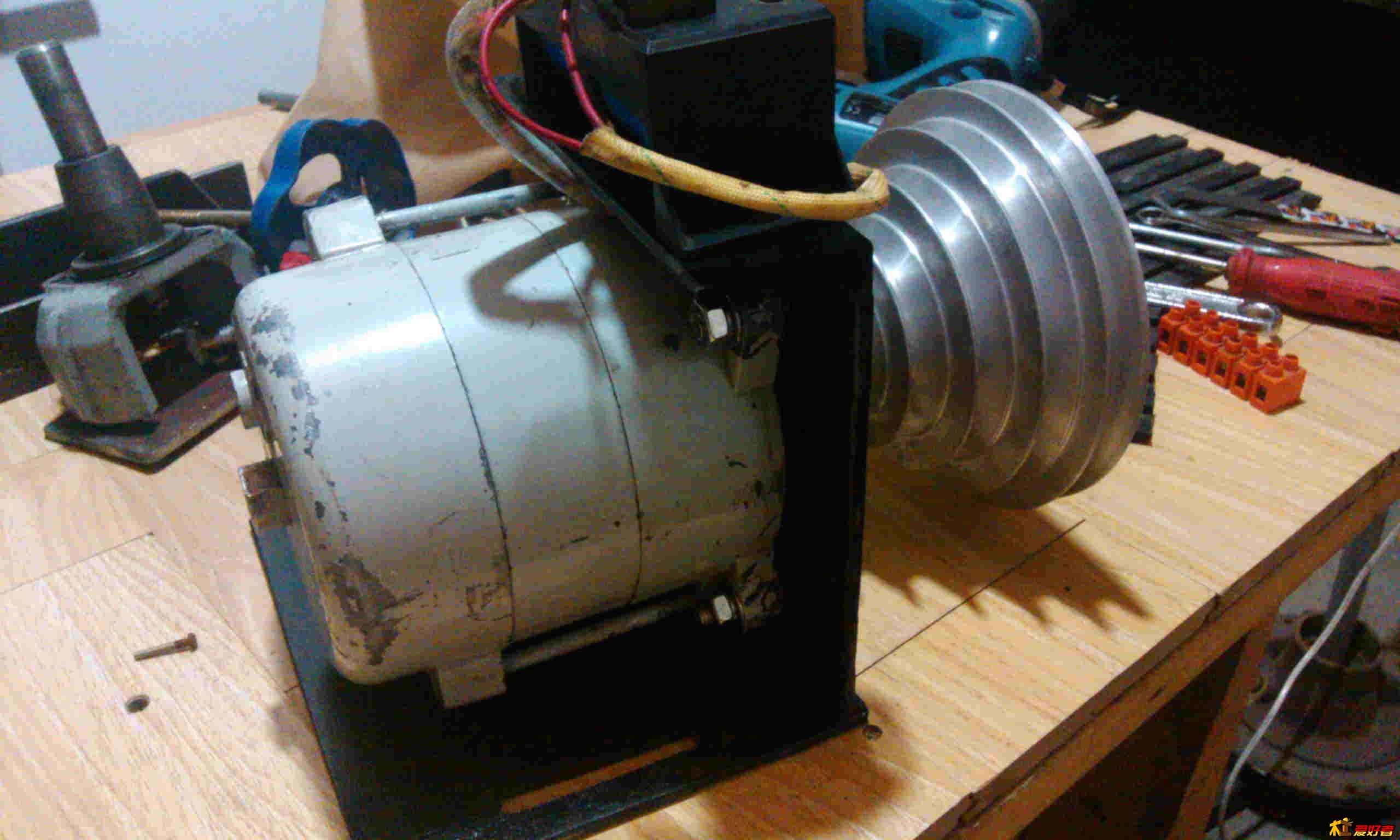

电机就用原来的，传动塔轮也自己车。这样动力部分也有了。
下面就是轨道、刀架、尾顶了。
待续。
