工匠台钻的终极改造（加高台钻、手摇式升降工作面、喷淋式降温、自紧夹头、脚踏...

蟀哥 · 发表于 2014-1-2 00:15:45

本帖最后由蟀哥于 2014-1-2 01:08 编辑

偶然间在市场看到这款台钻，首先感觉做工相当不错，接着试了试声音和同心度，也相当的好，于是搞了一台回来，并且做了以下改造：首先加高升降杆，买回一根直径48长度660毫米的不锈钢管，抛光后刚好可以代替原来的立杆（底部焊死）。接着在工作面上装了万向台夹，注意台夹是手摇自动升降的（用汽车的千斤顶，非常好用，这样做还有一个好处，就是用力钻东西的时候，千斤顶可以在下面顶住工作台，大大减少立柱所受的力。）第三，换夹头，原配的夹头是三欧的B16夹头，由于锥度不一样，所以上不紧，容易掉下来，还影响同心度，于是买了一个台湾产三鹭的JT33夹头，同心度非常好，使得台钻立马上了一个档次，第四步加装电动水泵降温系统，这个对于钻不锈钢非常有用哦！第五步在原来的开关上串联一个脚踏开关，这样的好处就是可以更灵活的控制台钻的开关，因为工作时手是完全离开开关的，万一有什么意外情况，可以最快速度的关闭台钻，而且在用手固定好要钻孔的物件后，不用再腾出手来打开开关，用脚就可以让台钻开始工作了。

哈哈，这花生油桶装的可是降温用的清水，不是花生油哦！

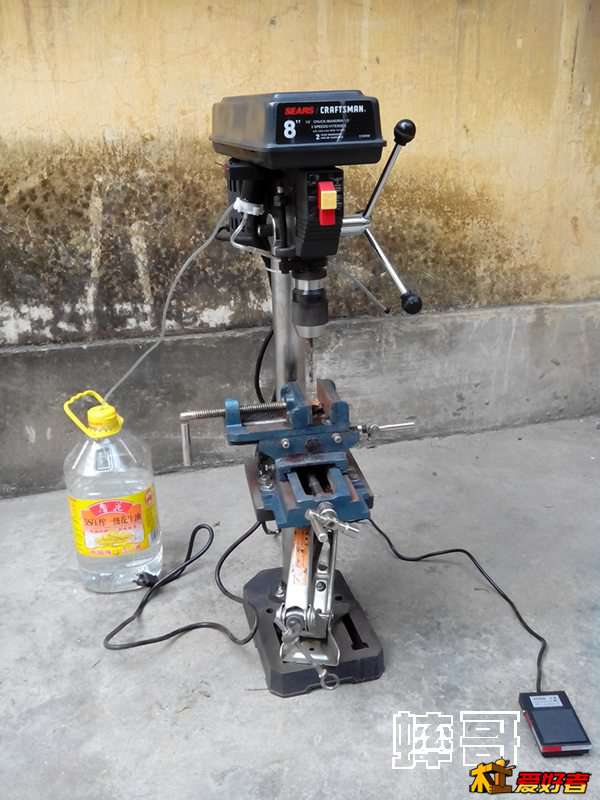

看看我的工匠台钻，明显币比别人的高出一个头来。

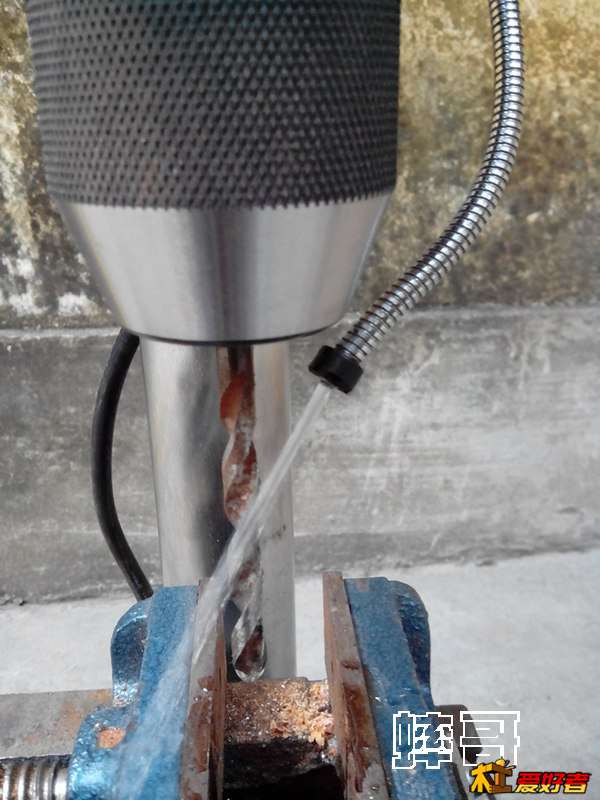

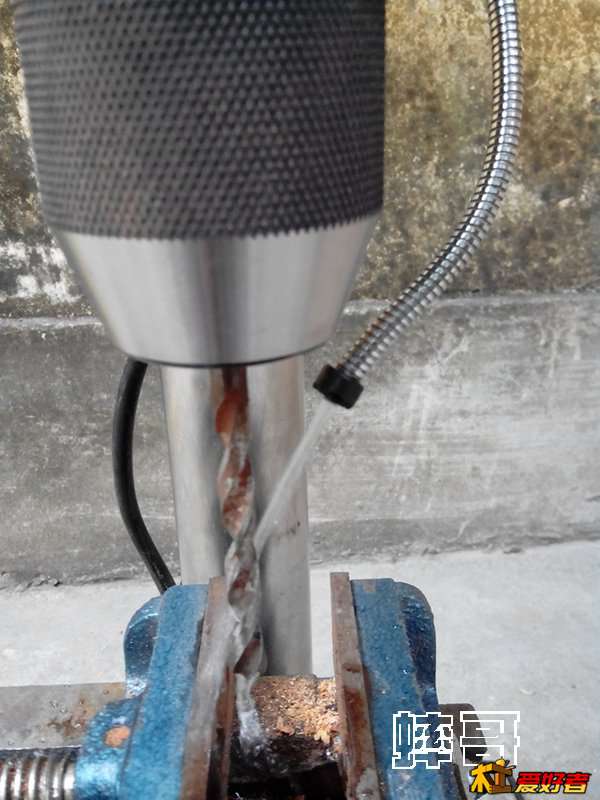

看看，喷得很欢吧！用的是3伏的铁锂电池，如果觉得水太大了，可以换成1.5伏的镍氢电池。

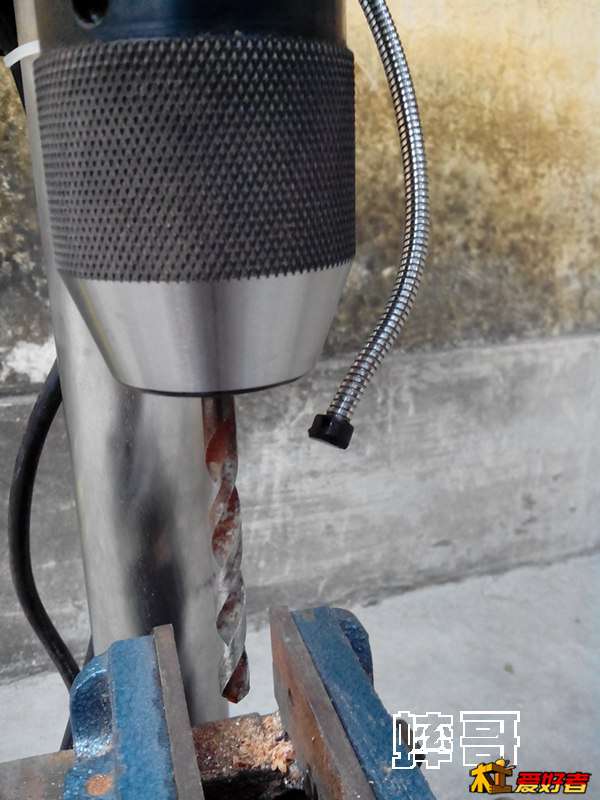

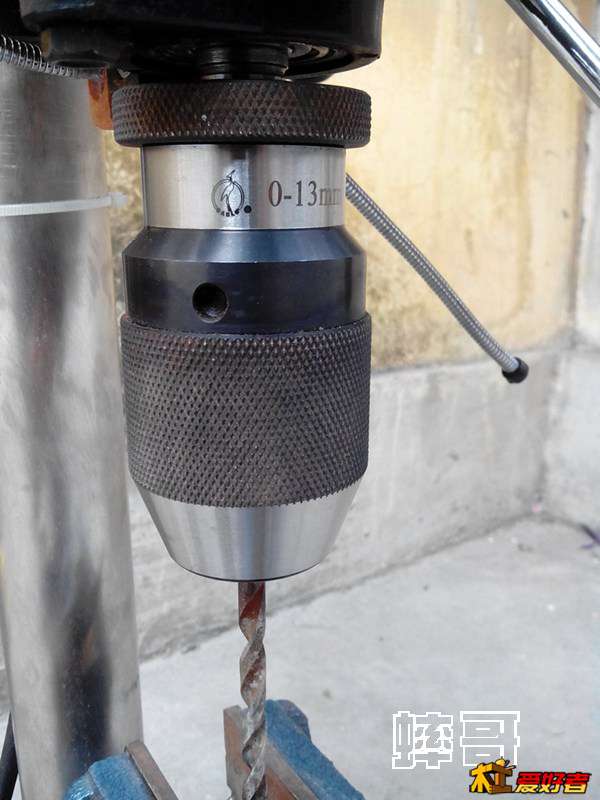

看看这个夹头，更换钻头快速多了，用手轻轻一拧钻头就下来了，不用花时间去找钥匙拧夹头了。

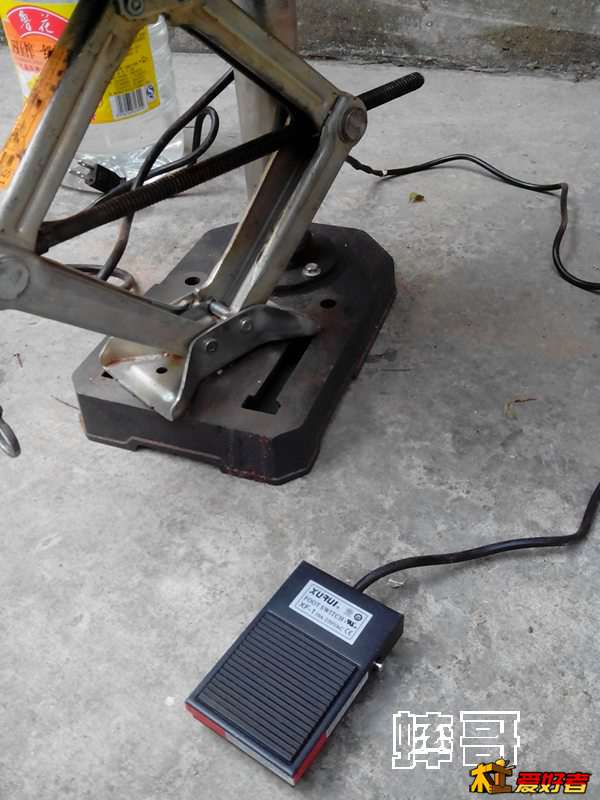

汽车千斤顶，用在这里做升降工作台用哦，非常精准方便，而且省力！旁边的脚踏开关和原配的开关联动控制台钻，非常方便开关。

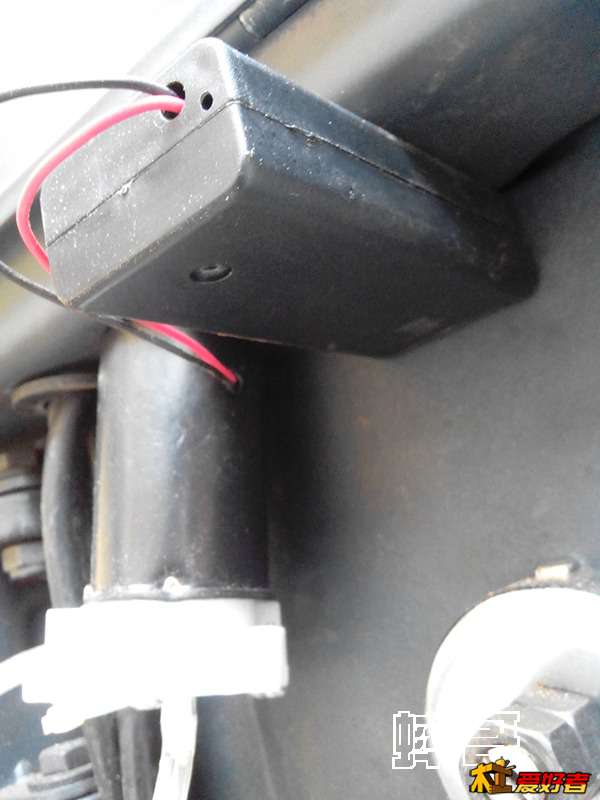

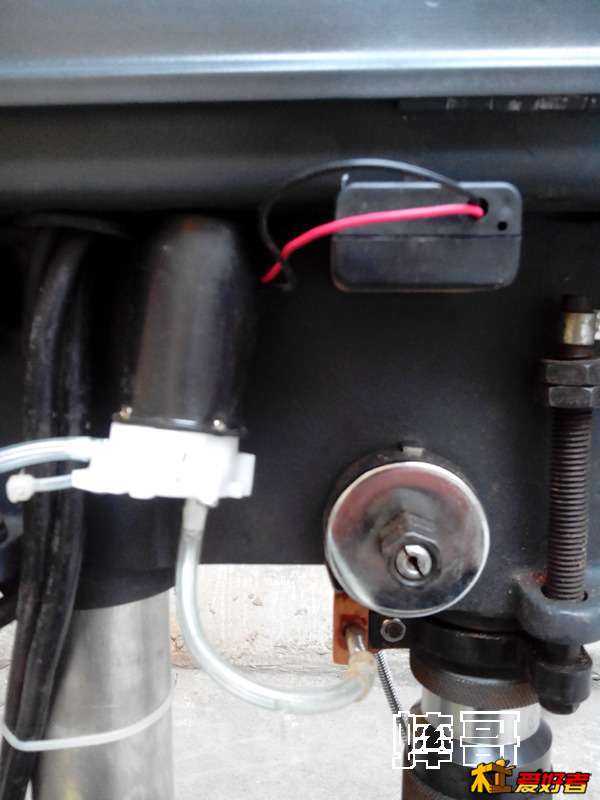

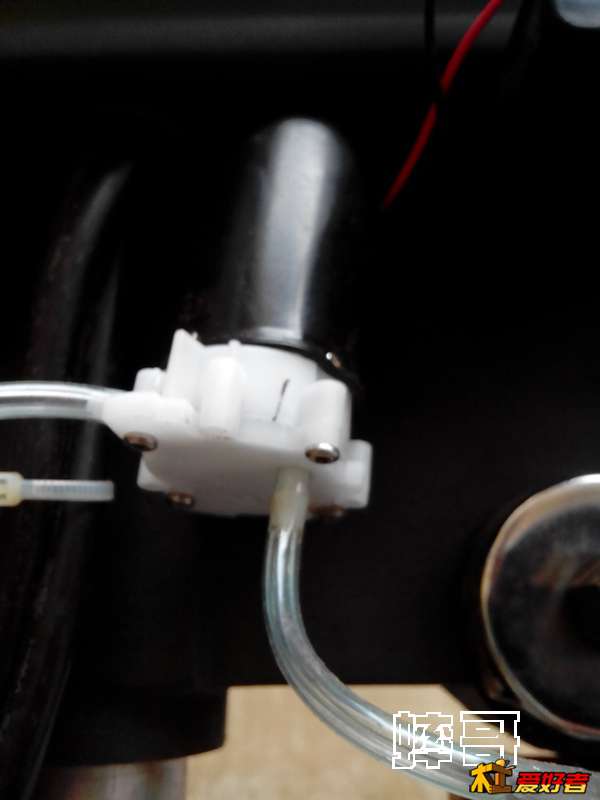

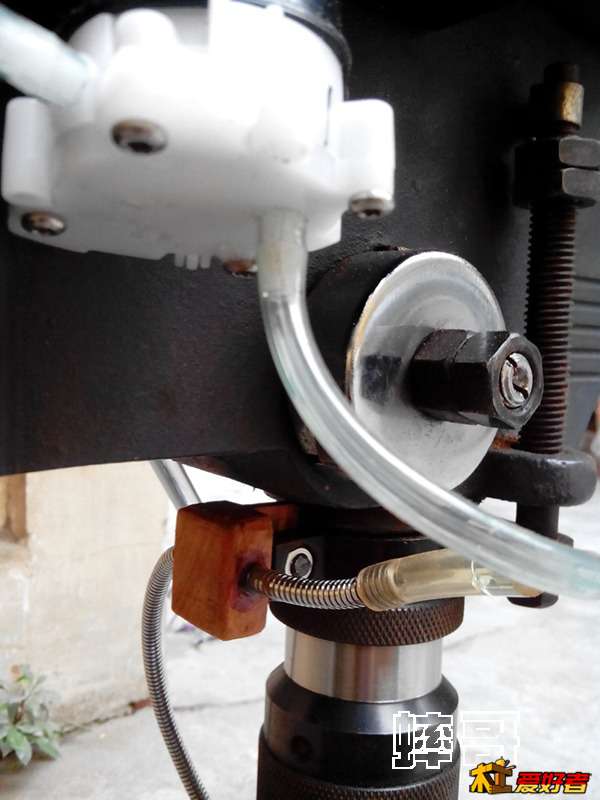

看看水泵的设计和安装，这个可是费了不少脑筋。电池夹用抽芯钉紧固在机壳上，

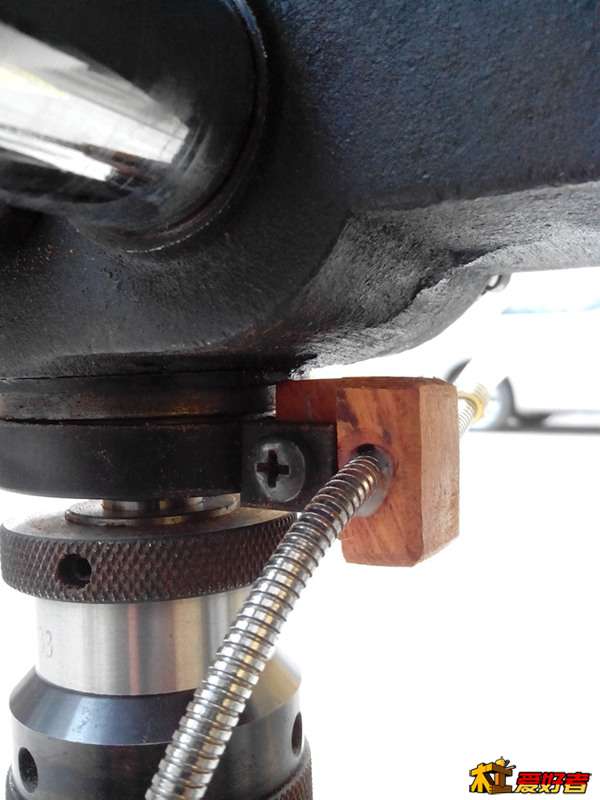

我用红木设计制作了这样的一个零件，用来固定可换向喷水管，这个喷水管是随着夹头的上下运动一起动的，可以精确的把水柱喷到钻头上。

china-montreal · 发表于 2014-1-2 00:22:13

本帖最后由 china-montreal 于 2014-1-2 00:36 编辑

新年第一沙发

感觉那个冷却装置用油的好点，可用油太浪费了，可以在下面装个托盘把油回收循环利用。

RIDGID有一款我说的这种冷却装置，是和他的铁水管套丝机配套使用的。它用的是气压为动力，不用电，把油顶上去。

蟀哥 · 发表于 2014-1-2 00:22:40

下一步再研究搞个激光定位。

gztv008 · 发表于 2014-1-2 00:23:44

哇，感觉好像是2800多元的那款立式大台钻，不过马力可能会跟不上哦

蟀哥 · 发表于 2014-1-2 00:40:35

gztv008 发表于 2014-1-2 00:23
哇，感觉好像是2800多元的那款立式大台钻，不过马力可能会跟不上哦

平时主要是钻木头用，时不时钻金属，不过家用的一般都是小件的物品多，也还够用了。

蟀哥 · 发表于 2014-1-2 01:00:25

china-montreal 发表于 2014-1-2 00:22
新年第一沙发

感觉那个冷却装置用油的好点，可用油太浪费了，可以在下面装个托盘把油回收循环利用。

我也曾想过用油，但是用油的话会不会把台钻搞得很脏又很难清理？从改装好以后的使用情况来看，冷却效果完全够了，我有时候还得把水柱给减小点呢。

沿岸 · 发表于 2014-1-2 06:48:50

厉害学习了

woodsensor · 发表于 2014-1-2 06:58:12

钻木头不象钻铁和金属，不需要钻头冷却的，否则木头都湿了。

无法显示名字 · 发表于 2014-1-2 09:16:39

这diy做的真不错，赞！另外，楼主很帅啊，乍一看像张国荣啊，呵呵

52diy · 发表于 2014-1-2 09:17:29

这几点改动做的不错，方便使用来自: iPhone客户端

弓平 · 发表于 2014-1-2 09:19:41

很好顶顶顶！！！新年快乐！大家都快乐！

大皮哥 · 发表于 2014-1-2 09:23:50

学习了，谢谢

自由的自由的心 · 发表于 2014-1-2 09:41:08

强大的创新，学习了

业余爱好2013 · 发表于 2014-1-2 09:42:22

看来楼主是“改造控”啊

橄榄树123 · 发表于 2014-1-2 09:49:23

牛人一个，鉴定完毕，顶楼主
