电工基础知识一认识墙壁开关

tjjxsunny · 发表于 2014-1-1 18:35:41

忘尘谷发表于 2014-1-1 15:05
}3 w# ~7 Z5 o' T' y& Y敬请楼主继续上传啊！特别是双控或多控的那种！

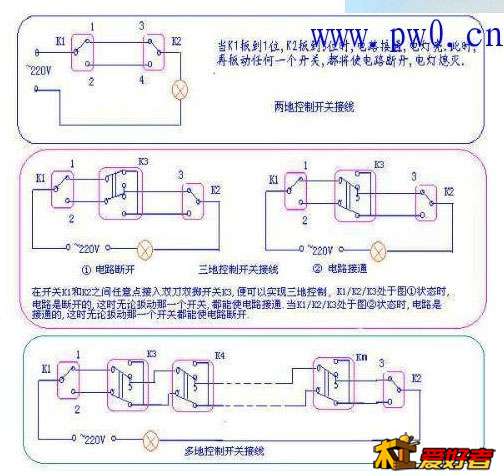

单控的开关只要火线一进一出就行了，重点是双控和多控，给大家上图

tjjxsunny · 发表于 2014-1-1 18:38:26

pf4 发表于 2014-1-1 13:29
& \9 N1 f! ~9 R$ k' t' ?. ?/ w单开关的, 一共就两个孔, 你说怎么接啊?

按照规范，开关必须控制火线，否则非常危险，所以必须按照规范操作，水火无情啊！

志在必得 · 发表于 2014-1-2 10:08:24

简单、实用，很好.........

潮水教富05 · 发表于 2014-1-2 13:43:04

学习了，支持！

ghost7814 · 发表于 2014-1-2 14:43:12

谢谢楼主普及知识

canking · 发表于 2014-1-2 19:07:37

感谢指导。。。

nggailj · 发表于 2014-1-3 11:08:36

good!好贴阿

未来星 · 发表于 2014-1-5 21:30:56

非常实用

1960春天 · 发表于 2014-1-5 22:31:20

谢谢楼主！！本人在这方面是老白，真该好好学习。

tjjxsunny · 发表于 2014-1-6 11:38:09

没想到简简单单的一个帖子竟然得到大家这么热情的鼓励和支持，我会把这个帖子一直接续下去，直到我没什么可说的为止！

这次我们说说特种开关。还是直接上图：

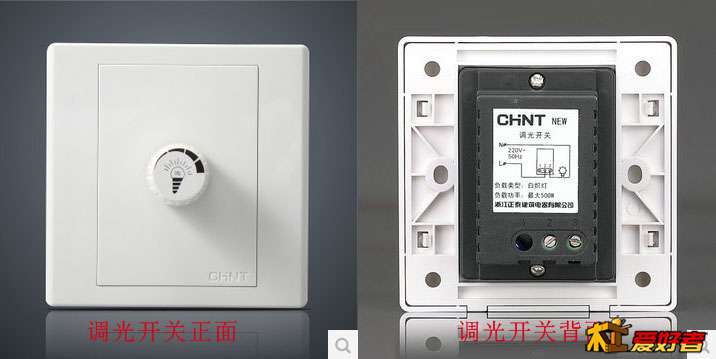

调光开关，和老式的可变电阻式的不同，现在的调光开关是可控硅的，只能控制白炽灯，接线方法是火线进火线出

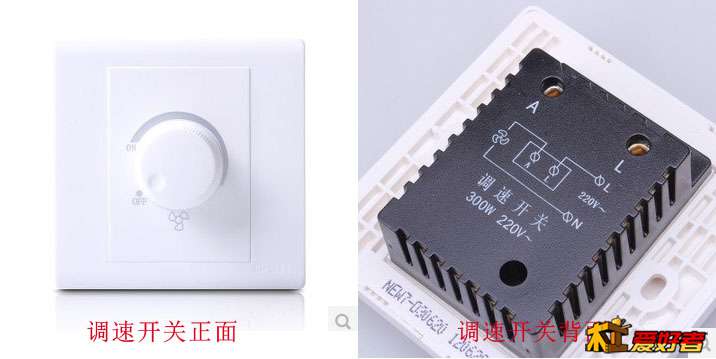

调速开关，也是可控硅的。接线方法也是火线进火线出。

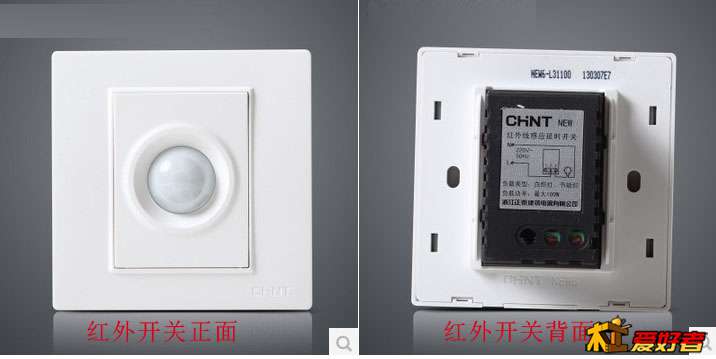

红外开关，有的可以接节能灯，有的只能接白炽灯。

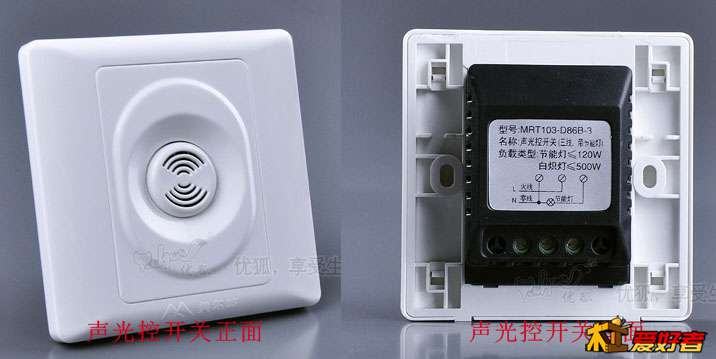

声光控开关，声控和光控是“与”关系，也就是说只有两者同时满足开关才会处于导通状态。
这种开关有两线的，只能控制白炽灯，有三线的，可以控制白炽灯和节能灯，也有四线的，主要是多了消防线，也就是接收到消防信号后开关不受声光条件控制自动处于导通状态。
一般来讲，声光控开关都是用于楼道等位置，使用特点是总用电时间短，开关频繁，所以建议使用白炽灯。如果用节能灯的话很容易损坏。

待续。。。。。。

ntq · 发表于 2014-1-10 22:55:35

墙壁开关，感谢分享

00dy00 · 发表于 2014-1-11 12:36:08

好帖~必须顶

展翅飞翔 · 发表于 2014-1-16 02:02:41

纯学习的

我想去桂林 · 发表于 2014-1-17 21:34:06

........................

britian · 发表于 2014-1-18 18:56:40

科普贴，很实用，LZ继续啊
