重新试机用松木雕刻了个瑞兽谛听

往事随风去吧

西南 发表于 2013-12-28 21:09
受惠于随风老师。以后还请多指教。

岂敢，岂敢。

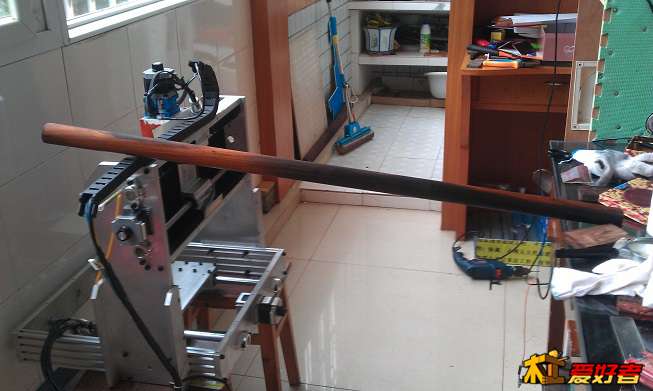

几天打磨了一根106CM的酸枝棒。在等机机丝杆，没事做
, x/ I* A4 ~5 Q; Z& y( k9 {

一切皆于心

西南 发表于 2013-12-28 20:13
我已经习惯于分两步了，主要是为了减少噪音和延长尖刀使用寿命避免断刀。
( @- {8 T( j4 j8 o不过，松木很软的，一次到位就 ...

请问粗调用哪种刀，精雕用哪种刀呢

' }( g3 r) h$ H8 V; N
& D& T5 t2 W# u$ G: Z

西南

6 Q0 d* A) Q2 _. @7 {" O

一切皆于心 发表于 2013-12-28 21:22
2 X3 P, A* Q0 l, s( c请问粗调用哪种刀，精雕用哪种刀呢

尺寸约50x80,厚4mm。
粗雕用球头到即可，2mm的，是那种柄粗3.175变径2mm的球头刀。余量为1mm。也就是说，粗雕实际深度3mm。用时约20分钟吧，估计的，没注意看。
精雕用的是3.175柄粗，0.2的尖刀，全角20。（也可以用30度的）。精雕用时1小时32分。


$ z, |" R- b/ V/ o5 T. }! W
1 P! ~% z3 R0 a5 P3 j

西南

7 _7 `& _$ r3 G

zdkj 发表于 2013-12-28 21:16
( x: o8 r4 V7 h0 n- }: s不是撞机损坏的啊？从哪看到缝纫机油最佳了，缝纫机油负载在润滑油里几乎最轻了，肯定不如导轨油或润滑脂适 ...

看来不是，维修厂家说太脏，委婉的说我用的油也不好。维修清理是免费的。老板说运费到付，我想把运费给先给他，免得到付的时候运费太贵。在得知预付运费很少时，老板爽快的说那不用了，邮费也免了。老板人很赞。但咱做人不能只顾自己不是，运费我后来还是通过别的渠道给了。至于转帖的内容是某雕刻机厂的帖子和建议。学习中。。。
0 s) ?4 d& t: x1 ?. c* i里面的很多内容印证了我曾经犯过的错误，我把机器清理了一遍，买了风琴罩装上了，又买了缝纫机油加上了。学习厂家给出的知识总比自己瞎捣鼓好啊，之前就瞎捣鼓买了机械黄油，结果钱白花还弄错了。

没头脑怎么了

。。。。

zdkj

往事随风去吧 发表于 2013-12-28 21:17
, o/ |9 t& w& Y7 Z岂敢，岂敢。
4 j+ k' _# \. o9 r+ S7 j7 \几天打磨了一根106CM的酸枝棒。在等机机丝杆，没事做

新机器？我的机器铣了一块木板已经旧了:lol

西南

往事随风去吧 发表于 2013-12-28 21:17
岂敢，岂敢。
3 w2 H- h: T+ z: F$ q# |几天打磨了一根106CM的酸枝棒。在等机机丝杆，没事做

金箍棒？

往事随风去吧

zdkj 发表于 2013-12-28 21:55
新机器？我的机器铣了一块木板已经旧了

不是，以前那机器，因为是刚性联轴器，这次3轴全部换成弹性联轴器，现在进行时哦。
你那机机的图纸能共享不？我参考一下，不过我要做就做2030行程就足够了。
* n8 a8 b- p1 M9 {8 S7 j" R* g弹性联轴器的定制的铝合金底座，丝杆轴承都到了，去加工的丝杆还在路上。
6 z. {3 u5 u6 D1 P" ~& e: ]6 Y7 F4 q! b

往事随风去吧

西南 发表于 2013-12-28 21:57
金箍棒？

: E2 e8 z8 {; Q5 F这个你也看出来了
打算去做两个铜套头。

Xdriver

不错，学习中，混刨花中。

zdkj

往事随风去吧 发表于 2013-12-28 22:02
0 ~1 R4 \9 q& X  h不是，以前那机器，因为是刚性联轴器，这次3轴全部换成弹性联轴器，现在进行时哦。
你那机机的图纸能共享 ...

你的机器保养的真干净，像新的一样{:5_315:}

我机器图纸前几一个月电脑重装时就弄没了，现在背电控箱都要现量尺寸。你制作时有什么问题就说，一同探讨
( J8 c- K+ y9 _+ Y& g) c6 H# z' Y) I
这个底座设计的不错啊，给丝杆加了支撑，影响行程不？

马浚棋

都是神人   看贴学习

往事随风去吧

zdkj 发表于 2013-12-28 22:14
你的机器保养的真干净，像新的一样
% U, D! ?4 x$ f4 G( x- H1 I1 |. H
9 p6 L$ O  j* R! A* ^( l我机器图纸前几一个月电脑重装时就弄没了，现在背电控箱都 ...

4 P; S* O: M  }& g' d+ B, K9 \肯定影响啊，XY均减少3.5CM行程，不过本来就是3040行程的，做精细雕刻，哪里用得到这么多的。
我买雕刻机的店家，目前机器也升级成弹性联轴器了，他答应帮我升级，但他是升级在机架外面的，我机箱装不下的，所以只有自己搞了。
看了你贴，其实我想DIY雕刻机，最难的就是制图了，因为我们小县城，实体店加工不现实的，那么只有网上去定制机架。
我自己不会CAD,画图得靠手工，感觉太麻烦了。就是那么一个小底座，都画半小时呢
. B+ W5 N( M9 O3 x8 Y如果真有那天，还望多多指导嘛
" j% z( ?, A0 P0 t" C

zdkj

1 e9 ~2 Y$ R3 e- P. V$ Z

往事随风去吧 发表于 2013-12-28 22:27
肯定影响啊，XY均减少3.5CM行程，不过本来就是3040行程的，做精细雕刻，哪里用得到这么多的。
* y" t! u3 f6 b+ l我买雕刻机 ...

0 Y) y6 q$ L& V# `如果说制图难，应该难在各部分结构和部件配合要考虑周全，设计时候要考虑组装别发生错误，运行别发生干涉
, Z# b. G# d9 z6 r4 G
CAD绘图，我当时没用过，画两次就能顺利操作了。

设计时候先考虑好你要什么形式的机型，多大行程，之后初选导轨滑块丝杆轴承座主轴等等商品配件，选这些是为了汇集它们的安装尺寸详细数据，接着根据这些就可以开始画机架图纸了

往事随风去吧

zdkj 发表于 2013-12-28 22:42
0 I1 ~; L) u$ ~1 J8 N: A' Z如果说制图难，应该难在各部分给部件配合要考虑周全，别影响将来实物组装
/ @1 ]$ z' g: I6 D9 L, P7 u
CAD绘图，我当时没用过，画两 ...

可以先做机架，机架做好了，再依葫芦画瓢去做剩下的，是不是简单一点了
