求助~~请教AC老鸟

江边fang渔排~

空调扇 发表于 2013-12-28 22:11
; F4 M9 w2 D  o7 g: ^这个图生成的平面是对的.另一帖的不对

经过你的提醒，我发现我在第一次出的刀路就绕进去了，给绕弯了~
5 S: ~3 h: }; d5 i' J5 p这个刀路是不是应该，以我的机器布局的情况 ，A轴平行Y轴，然后把Y轴换为X？是不是这样？
而不是我自认为的 看下出的刀路文件，就认为X是旋转轴 ，而多余的去把旋转轴A轴插在机箱X插孔，然后把机器Y轴插在电机箱A插孔！ 雕出来的东西，还以为是刀路问题呢！ 啊~~~我崩溃了，自作聪明呢~害得第一次试圆雕就挂菜，诶 还好我有发帖子记录自己的愚蠢行为！居然做出经过自己前几次失败的经验到帖子2最后那个刀路去！不过那个刀路其实就是在成品最高点加两个夹点，再以我的接线法就能雕出来了！ 我居然饶了那么大一个弯又回到第一次的刀路了~~~
, I( g" @( U' R/ j3 _3 L' D" J2 Y14楼我广西的朋友，明天你上论坛的话给我个回复，帮我看看我准备天亮的试雕的方案对不对：

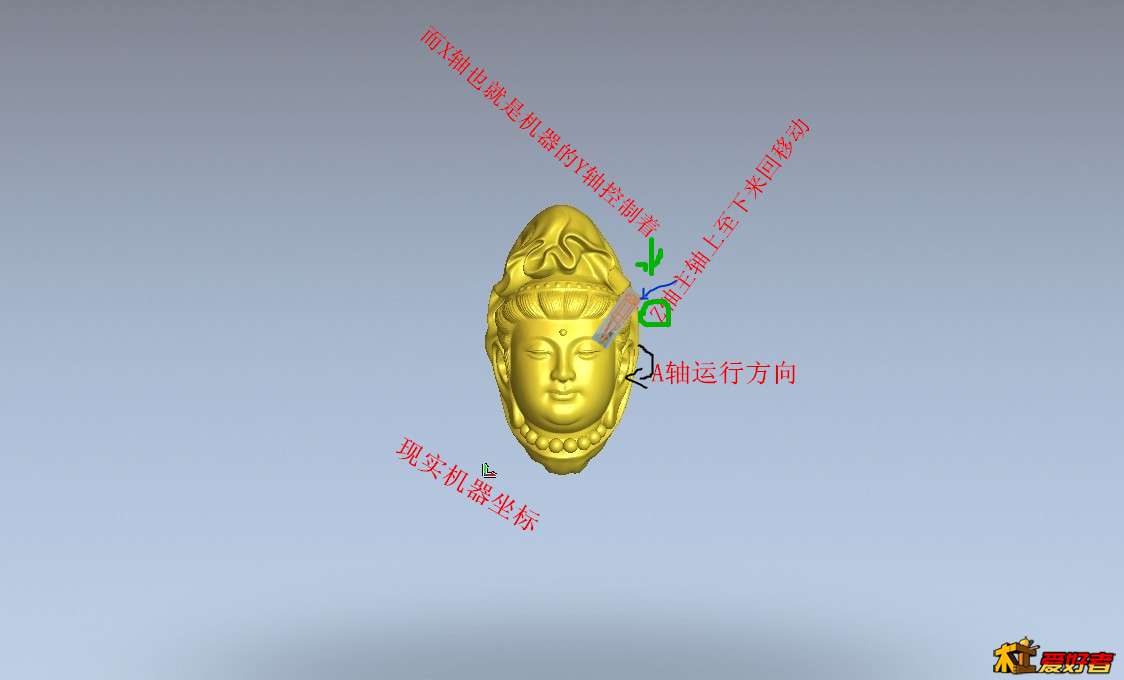

   还是用第一个刀路文件，旋转轴A轴插在电机箱A插孔，机器Y轴插在电机箱X轴插孔，机器X轴插在电机箱Y插孔！得出图里面的 ！当A轴绕满1圈360° 就完成！
7 X+ E1 s& C% x7 f( w# k- _6 A/ q: l) g1 E  我这个方案的思路对不？ 上论坛了一定要回复这个帖子哟~~谢了哈~~也谢别的热心坛友！

8 v3 ?- `+ y. @' H) s: K) z
$ ~& P  j% D: ^% q9 S$ E5 R5 G

空调扇

如果你是4驱动板机子，旋转轴A轴插在电机箱A插孔，机器Y轴不拔，把刀路里的X改成A，X轴固定不动。其实也动不了。刀路文件里X给替换掉了。没X的参数。将上面这个佛头展开。生成绕X戒指。坐标点中心定位。记得算好A轴的脉冲数，并设置好，祝你成功

江边fang渔排~

空调扇 发表于 2013-12-29 22:53
" U6 A; C1 l* V: r: {% {如果你是4驱动板机子，旋转轴A轴插在电机箱A插孔，机器Y轴不拔，把刀路里的X改成A，X轴固定不动。其实也动不 ...

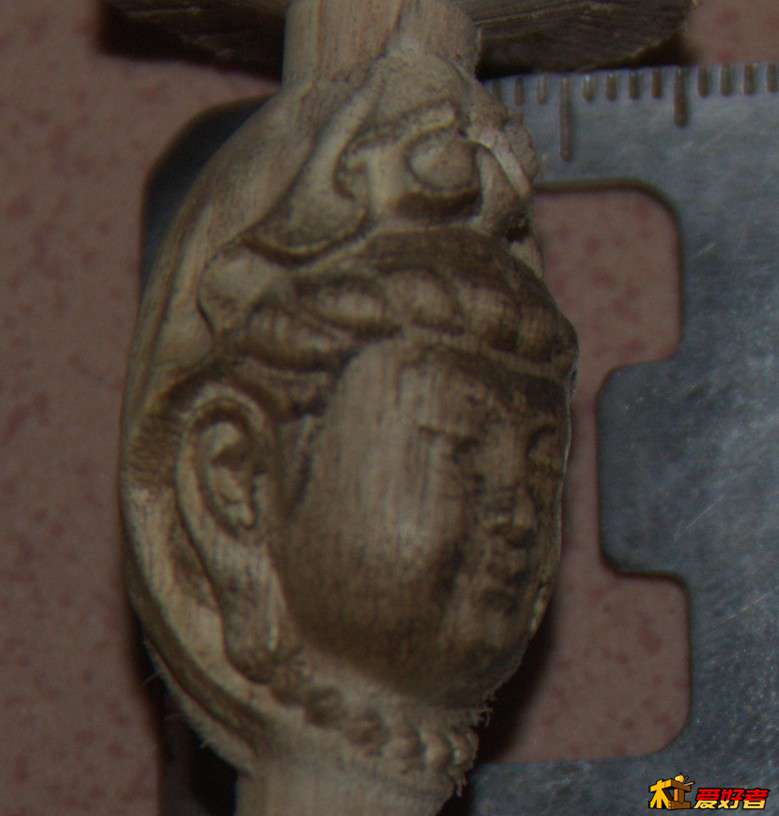

呵呵 我做好了，拖把做的！第一次就是对的~绕了个大弯弯又回来了！   谢谢你的提醒，让我最后突然醒悟回来，不然我还要绕下去呢~~Q能加好友不？ 以后还有好多问题要问你呢~

空调扇

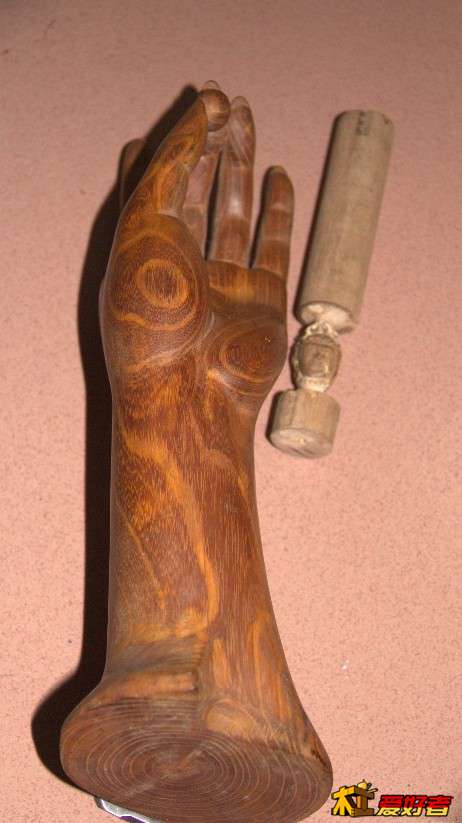

比我做得好多了。那只手不是AC做的吧。这么大块料就做了只手。太可惜了
) o1 r2 W) ^- [* P, FQQ的密码忘记了，很久没用了

江边fang渔排~

空调扇 发表于 2013-12-30 00:41
9 p* ]; ]" v+ X. Q/ a9 d比我做得好多了。那只手不是AC做的吧。这么大块料就做了只手。太可惜了
9 j" X  C' a: a. m  O! n) _% xQQ的密码忘记了，很久没用了

{:1_203:} 没有QQ~  有问题了就好难问你呢~！我还想问你 “后处理”是什么？刚刚玩CNC几天，才接触到这个词！网上搜索的又太深奥了！还有4轴联动大概是个什么情况？什么样的加工用到4轴联动？
% J( ~5 y) }* q那个手是早几年前我哥手工雕的！这个料子我们本地叫牛古刺，是柘木！
5 V2 `7 J! Q: [1 [3 B! r
& l, m& r3 i+ v3 f& Z

空调扇

呵呵。我也是刚学着玩，也不明白后处理是什么。
* E+ M& u( P+ l. K0 C4 z) ~4轴联动就是XYZA同时都出数据。做镂空立体图要用到4轴。比如立像手叉腰上。镂空的手。三轴圆雕是做不出来的。是个面。真4轴才能做出来。但有人说AC2009有个后处理。翻面修正可以把叉腰的手臂雕出来，我 没找到这方面的资料

江边fang渔排~

空调扇 发表于 2013-12-30 01:06
呵呵。我也是刚学着玩，也不明白后处理是什么。
+ u* Y5 W- t4 u& x4轴联动就是XYZA同时都出数据。做镂空立体图要用到4轴。比 ...

! n0 q! r' Z* }. v哦？可有需要4轴联动的图，给我去看看不？

8 r# {) T' ~3 P
. }- i/ S6 Y2 P6 ^, E

空调扇

很多STL图都是要联动的。你手上应该也有。仔细找找。就像你发的那只手。就要4轴联动来做

江边fang渔排~

空调扇 发表于 2013-12-30 01:24
" o# A9 D) Z+ ~2 x很多STL图都是要联动的。你手上应该也有。仔细找找。就像你发的那只手。就要4轴联动来做

晕啊！手是人工雕的不是机雕~~ 而且好像是07年的时候了吧！ 那时知道CNC的很估计少吧！
$ W8 T& K6 O& R7 ?, S0 }! {还有哦 我在网上下了个别人出的刀路，见里面有个N跟些数字！  那个N是代表什么
! g( v9 z4 R4 C' [. b9 ^+ H; I 是一个轴？

6259369

N是程序的行号

江边fang渔排~

6259369 发表于 2013-12-31 02:56
N是程序的行号

哦 哦 经过你这样说 还真是呢，有数字排列！
