下手山寨雕刻机的拷贝机--榫接设备（不定期发图中……）

xiaozhian · 发表于 2013-12-25 23:56:58

很不错，期待中啊，，，

我要的幸福 · 发表于 2013-12-26 10:25:39

很不错，期待中

peter_007 · 发表于 2013-12-26 12:06:44

请问楼主，制图软件的名称。

e_wwj · 发表于 2013-12-26 12:40:31

google sketchup 8 制作软件

e_wwj · 发表于 2013-12-26 13:45:52

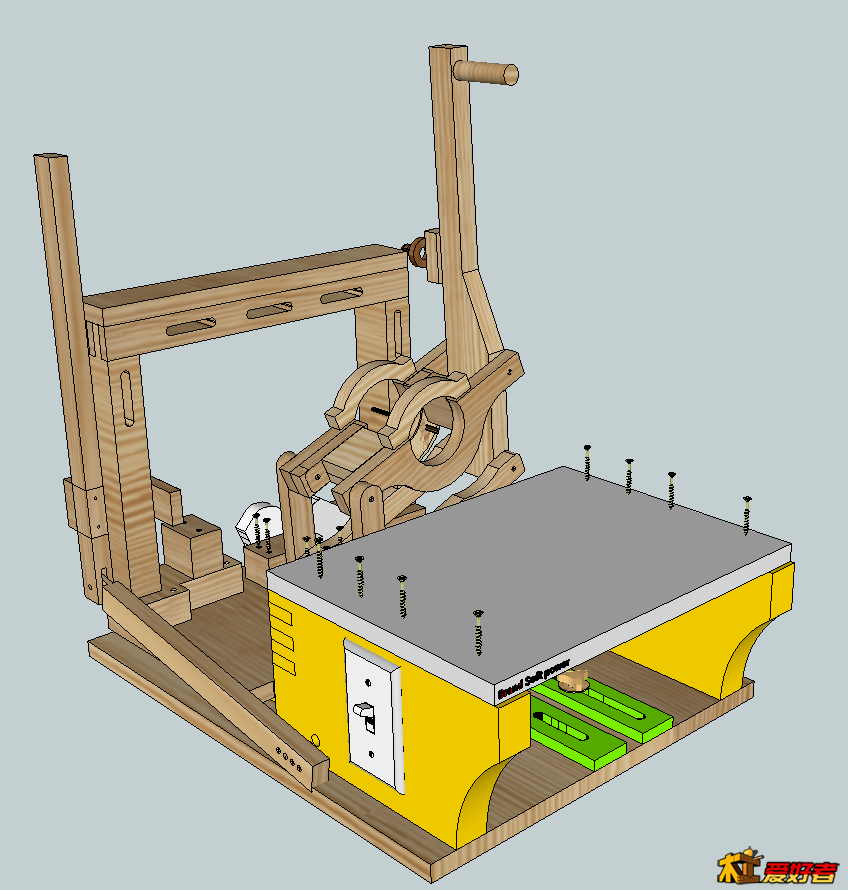

终于设计完成了

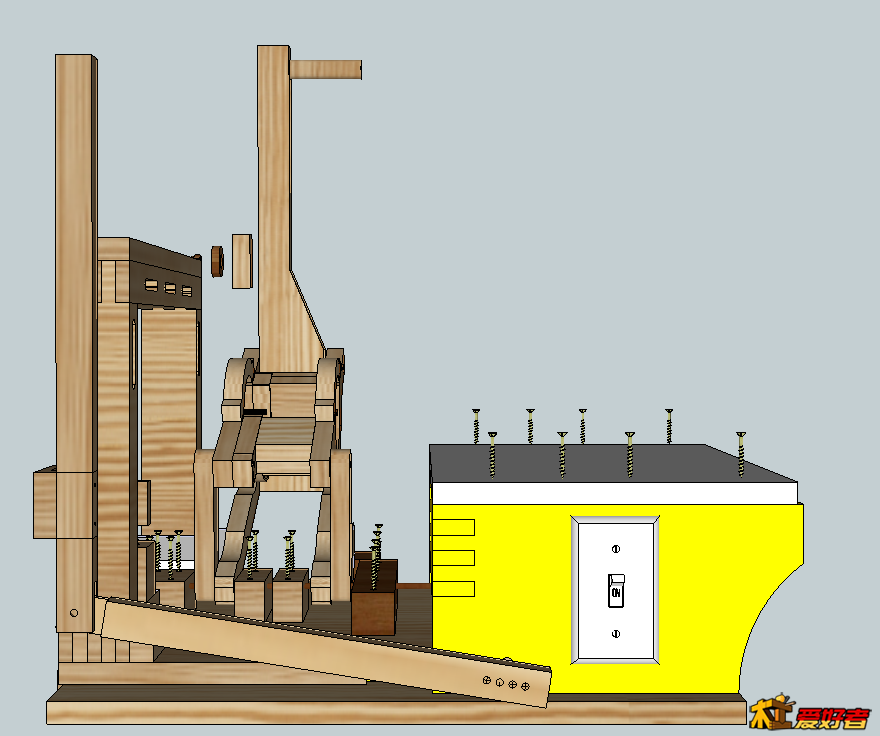

侧面图

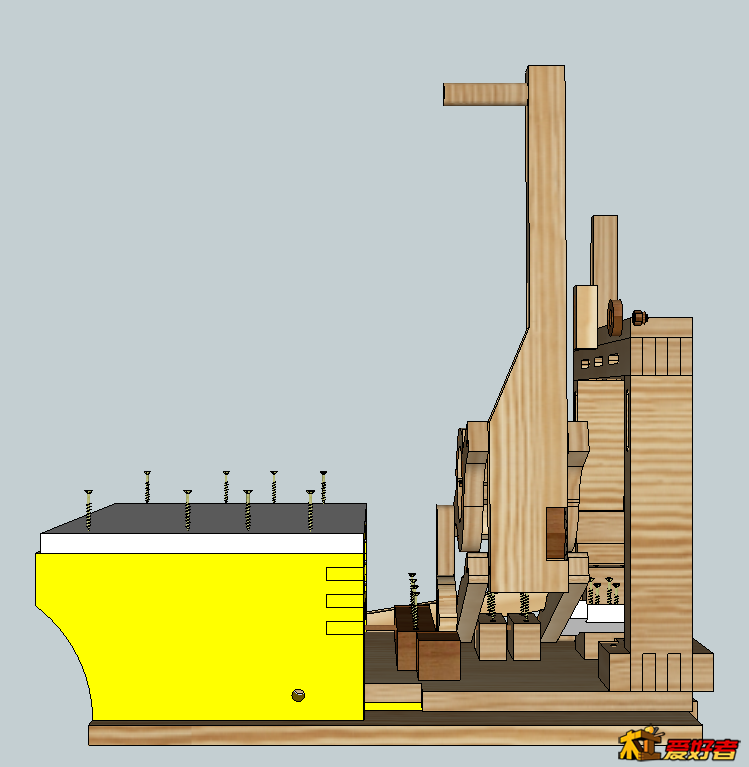

侧面图

下午研究出图1:1图纸开始准备木料准备制作实物

e_wwj · 发表于 2013-12-26 14:00:06

开始拆分了

e_wwj · 发表于 2013-12-26 14:34:36

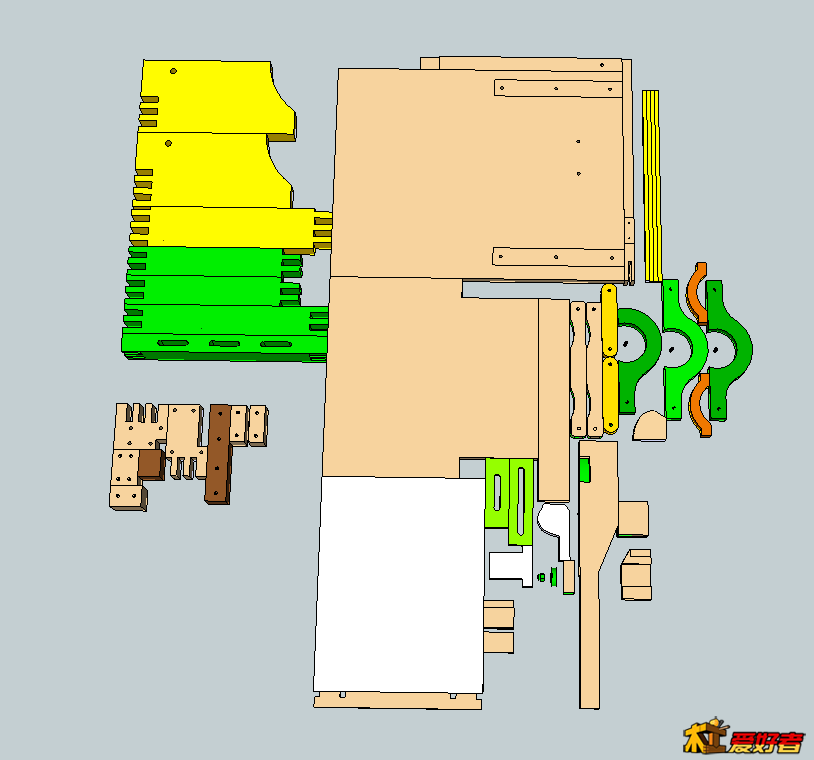

零件肢解拆分图

零件拆分图

e_wwj · 发表于 2013-12-26 15:46:49

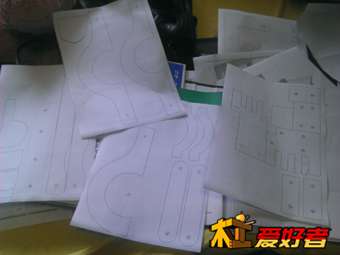

第一批图纸打印出来了哈哈

e_wwj · 发表于 2013-12-26 16:04:27

准备材料开始动手制作吧！

gzzhqi · 发表于 2013-12-26 21:03:53

仿得不错，我也在仿这个机机，图纸早就出来了，还没有下手做哦，祝你成功

wzj · 发表于 2013-12-26 21:03:57

强烈建议共享成果;P

xiaozhian · 发表于 2013-12-27 00:10:56

强烈要求共享图纸

e_wwj · 发表于 2013-12-27 09:52:37

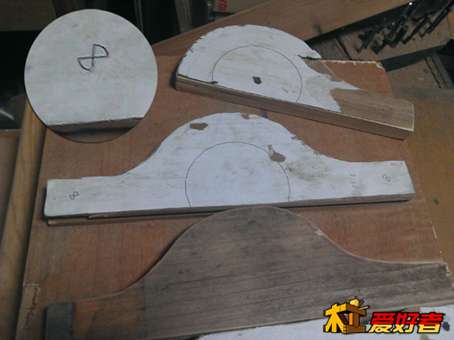

昨天制作了两个附件雕刻机机头也选定了大小和这个圆正好匹配。中心孔没有挖，等待雕刻机入手后开始制作。等装机的时候重新校准尺寸后发图。也想把台面板进行改动可以做成能调节的。昨天手机没有电了，所以就没有拍下来。今天带我的S5去详情记录一下。

e_wwj · 发表于 2013-12-28 21:33:52

本帖最后由 e_wwj 于 2013-12-28 21:35 编辑

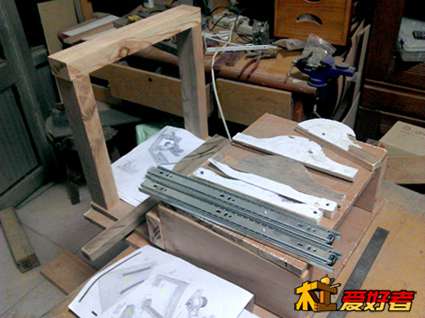

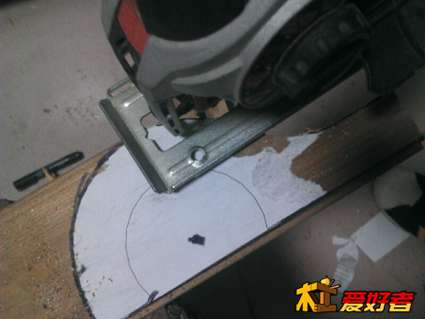

今天有空把料给下了。还没有开隼链接

托板尺寸有所不一样，另外高度因为材料就少了2cm高度

钻孔的位置是关键，所以预留没有打孔，没有台钻啊。看明天开隼后有时间到朋友那里用一下台钻了。
还有一个难题是圆孔没有线锯也没有定住用什么机头所以也预留了。

木友们谁能给个建议用什么机头好啊？

BI7JRN1 · 发表于 2014-5-5 21:52:58

我也想d一个请发个1：1的图纸来可以吗506622197
