凑凑热闹，做了一个巨大的玩具A轴

fireman78 · 发表于 2013-12-23 19:24:20

过年前，叫上agree和阿俊一起。

活好每一天 · 发表于 2013-12-23 21:48:18

hezixiang 发表于 2013-12-23 13:00
) m2 O0 h5 C0 X }: ^+ W回复你问的问题，某宝自己看

了解了谢谢楼主的回复

ssungirl · 发表于 2013-12-24 10:55:55

hezixiang 发表于 2013-12-23 12:57
" m( _3 m( @7 z) u9 P2 H! _谐波减速的42步进电机用在160卡盘有点小马拉大车

42步进电机减速100后等于力矩加大了100啊，比57电机减速5的同步齿轮的力矩还大的多。雕刻机用的A轴又不需要快速旋转

hezixiang · 发表于 2013-12-24 11:33:57

ssungirl 发表于 2013-12-24 10:55
1 } g, e- U: {+ e4 [( a" T42步进电机减速100后等于力矩加大了100啊，比57电机减速5的同步齿轮的力矩还大的多。雕刻机用的A轴又不需 ...

比57电机用同步齿轮减速肯定力大，（同步带有一定的收缩与弹性）回差要好的多

横州仔 · 发表于 2014-5-4 11:56:20

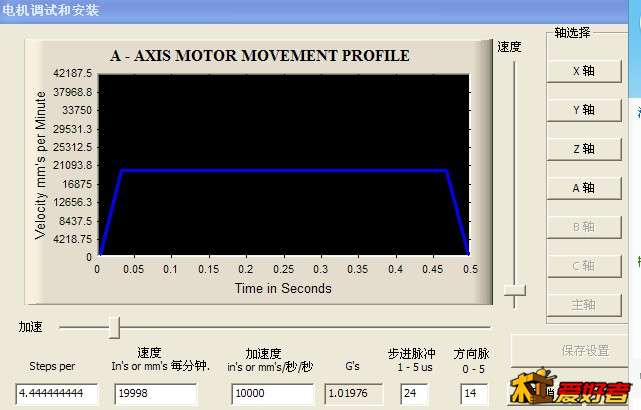

何老，我现在用的是1:4的减速轮，不知道怎么回事，在MACH3里从G0A0转G0A360，但是转的幅度不够一圈。
能帮指点迷津么？

横州仔 · 发表于 2014-5-4 12:00:36

wjl992006 · 发表于 2014-9-17 14:06:33

精工巧匠啊

沧桑问 · 发表于 2014-9-17 14:16:49

这样多高手

ykst66070 · 发表于 2014-9-19 11:28:36

很强悍

hezixiang · 发表于 2014-9-19 12:10:26

横州仔发表于 2014-5-4 11:56 # ^5 O7 ~" | v) ~. {; s" N
何老，我现在用的是1:4的减速轮，不知道怎么回事，在MACH3里从G0A0转G0A360，但是转的幅度不够一圈。. K1 ^% x& r* _7 C: e+ N' X
能帮 ...

1.细分
2.转速比是否正确
3.速度与加速度这么高有没有失步。

横州仔 · 发表于 2014-9-19 20:57:59

具体怎么设置

hezixiang · 发表于 2014-9-19 21:36:21

横州仔发表于 2014-9-19 20:57 / F K$ s9 p: m' m+ g$ m
具体怎么设置

具体怎么设置?你必须根据步进电机的“度数”，驱动的“细分”，电机与齿轮（皮带盘、或蜗轮蜗杆的比）三个条件来设置。

横州仔 · 发表于 2014-9-19 21:37:48

嗯，看来还要不断的调节到合适为止哦。
呵呵，任重而道远。

hezixiang · 发表于 2014-9-19 21:43:34

横州仔发表于 2014-9-19 21:37
; p& _; ^; Q2 x1 P( F! f2 Y嗯，看来还要不断的调节到合适为止哦。
: q( b5 C2 a0 s+ ~' u/ r呵呵，任重而道远。

你现在能提供我上面问的3个数据？

hezixiang · 发表于 2014-9-19 21:52:57

横州仔发表于 2014-5-4 12:00

根据你填的”脉冲“4.44444，应该是步进电机1.8度，细分是2，转速比是4，如果是那你的驱动板上细分是不是设置在”2细分“
