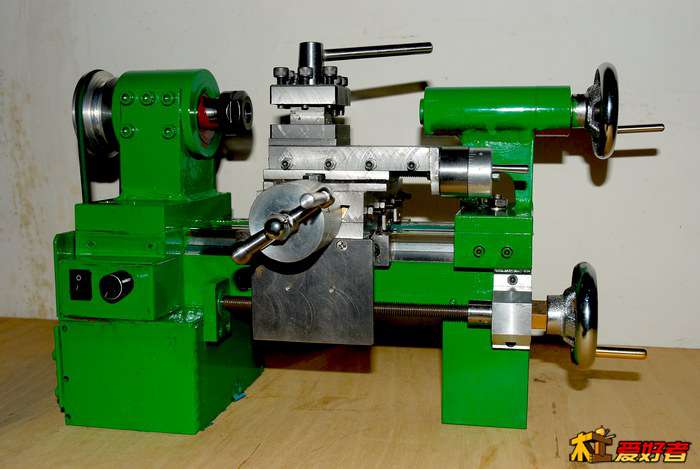

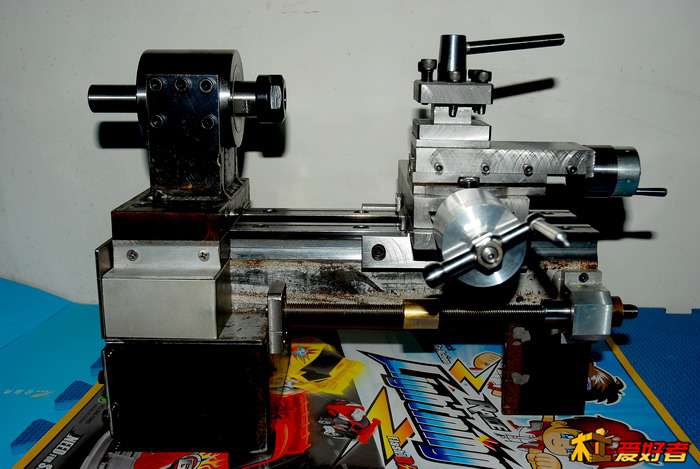

再自制一台微型车床。

热爱DYI · 发表于 2013-12-20 00:29:19

本帖最后由热爱DYI 于 2013-12-20 01:22 编辑

长度：300mm
导轨宽：75mm，本来要用8号槽钢，找不到所以用了6号，外加一条12mm键条铁增加宽度。
电机功率：100W

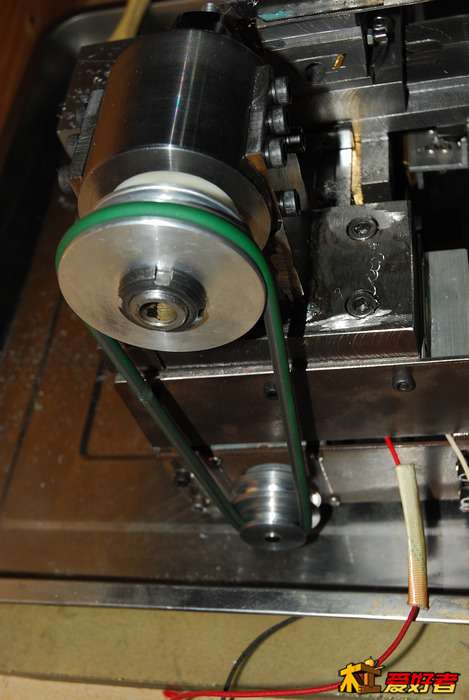

转速：原来打算档皮带变速，现在改为用电动车控制调速，最高速是3500转。
主轴用ER20延长杆（直径20mm），因为只车小圆珠，小轴之类的物件所以不用卡盘，但是因为主前面有螺丝，所以配卡盘也很方便。
两端口（夹头至尾顶）距离是130mm。
中拖板宽：70mm，长：170mm，有效行程：100mm。
小拖板宽：42mm，长：100mm，有效行程：40mm。
刀架至主轴中心：40mm，配10mm车力。
尾顶行程：35mm
重量约45斤左右。

此床全部使用自制车床、自制制铣床等设备进行DIY。

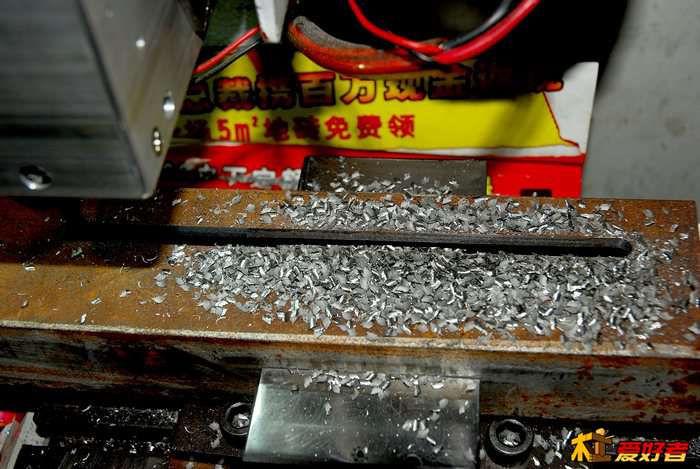

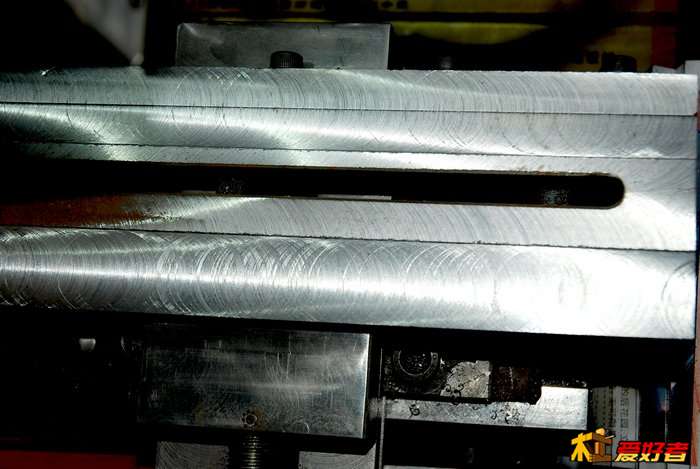

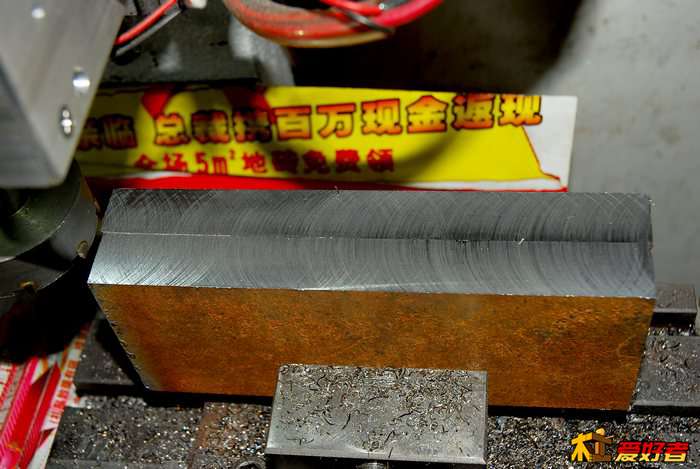

做床身

热爱DYI · 发表于 2013-12-20 00:30:44

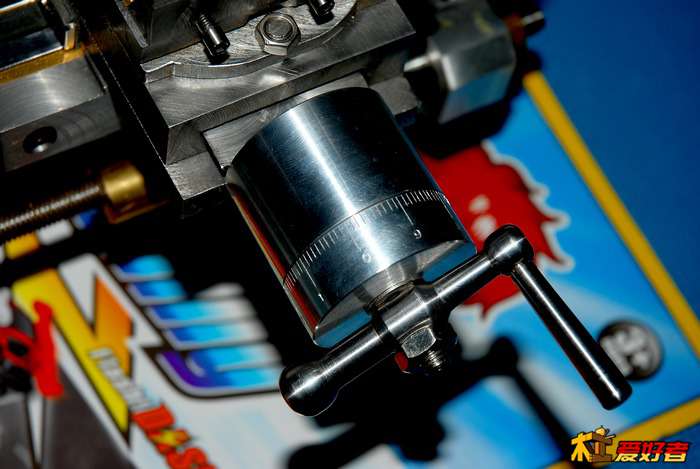

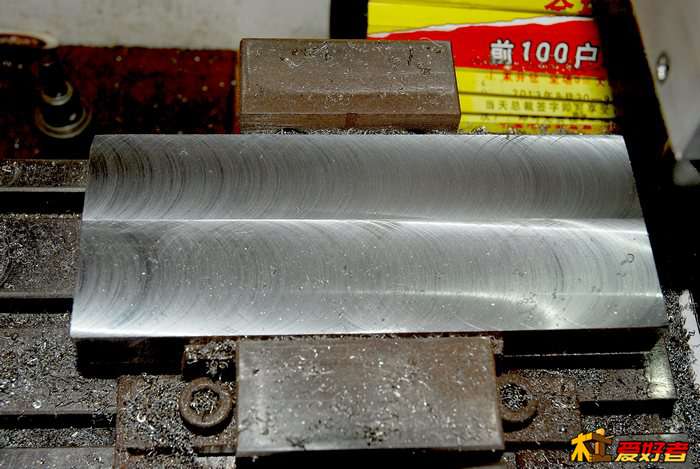

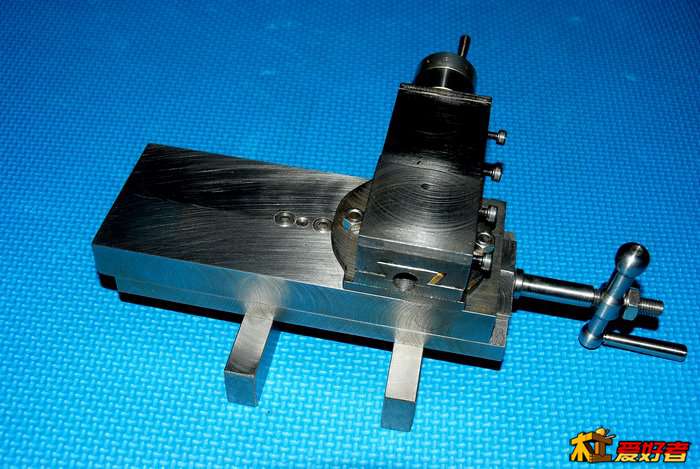

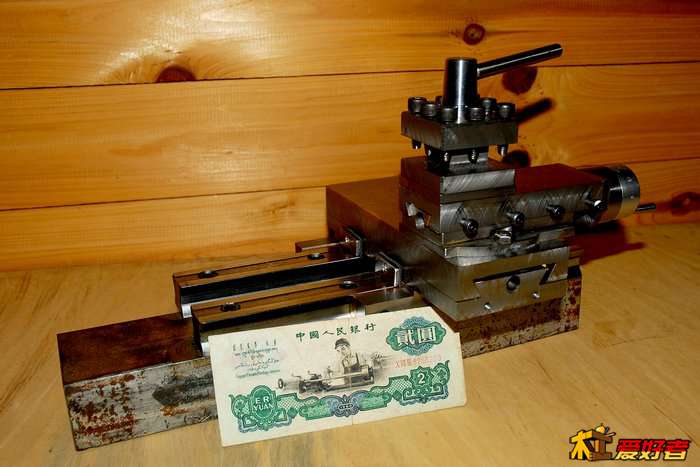

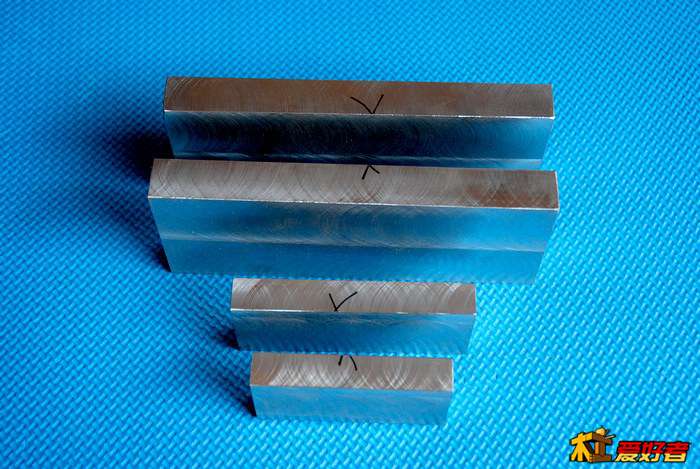

拖板

热爱DYI · 发表于 2013-12-20 00:33:35

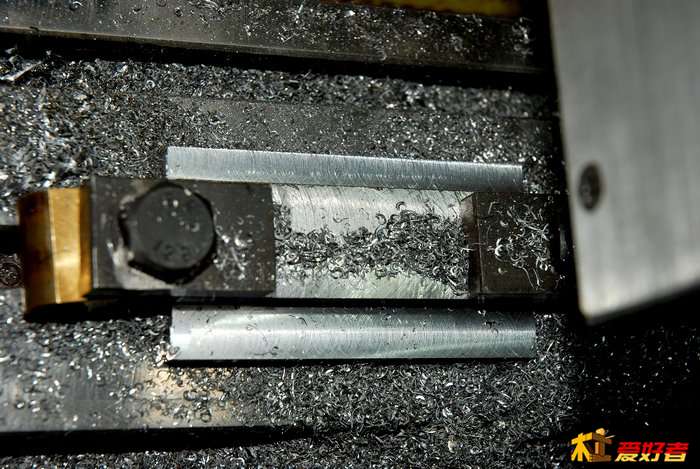

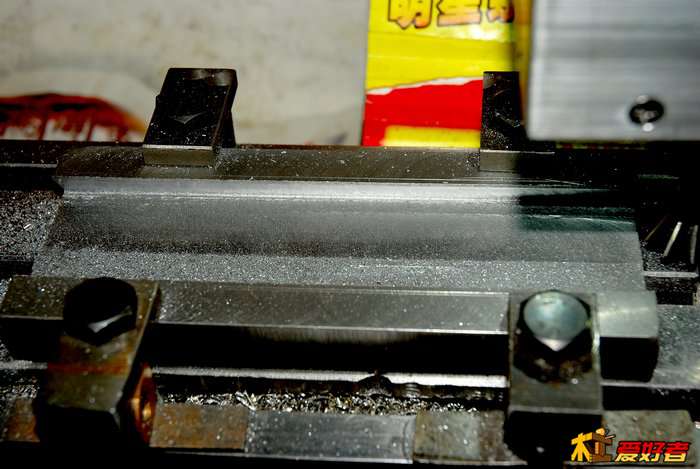

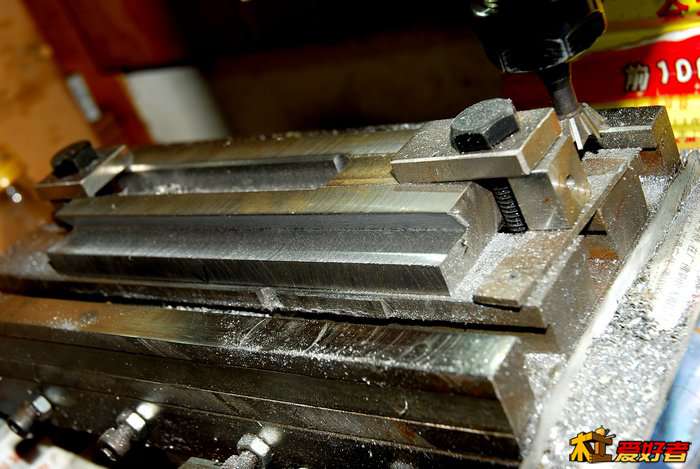

铣拖板燕尾

热爱DYI · 发表于 2013-12-20 00:38:17

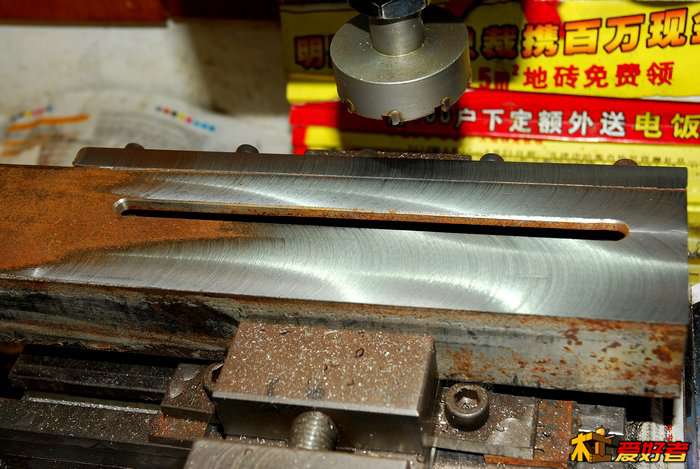

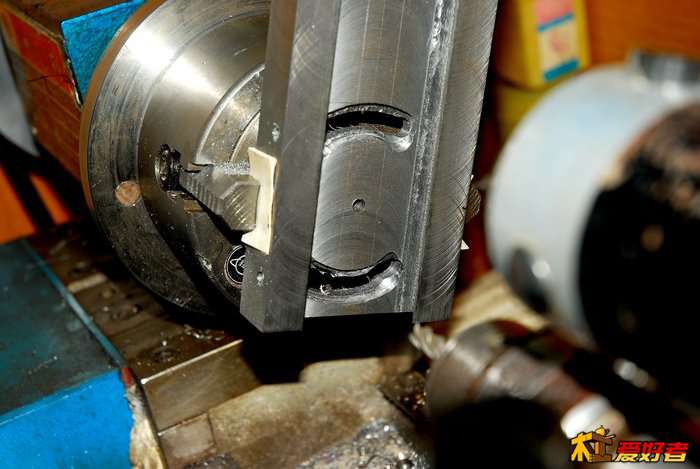

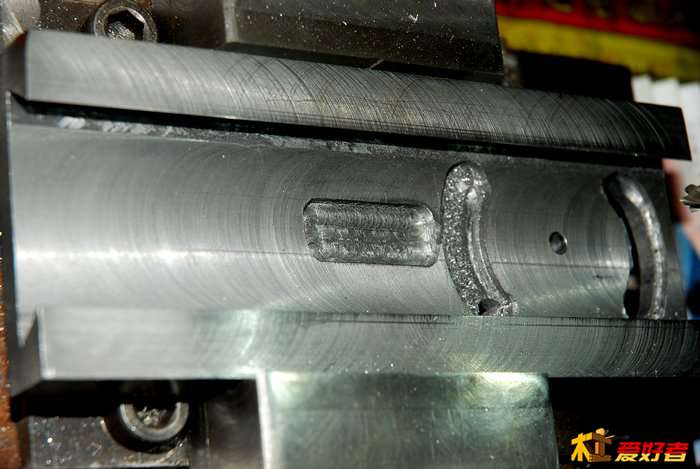

铣小拖板回旋槽（小拖板变换角度用），没有回旋台，所以只能用车床上的卡盘配动力头进行铣槽。

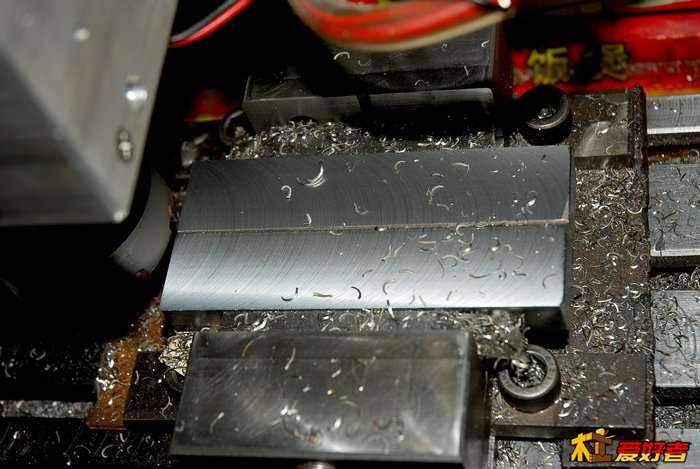

再用铣床一点一点的铣平整

热爱DYI · 发表于 2013-12-20 00:42:03

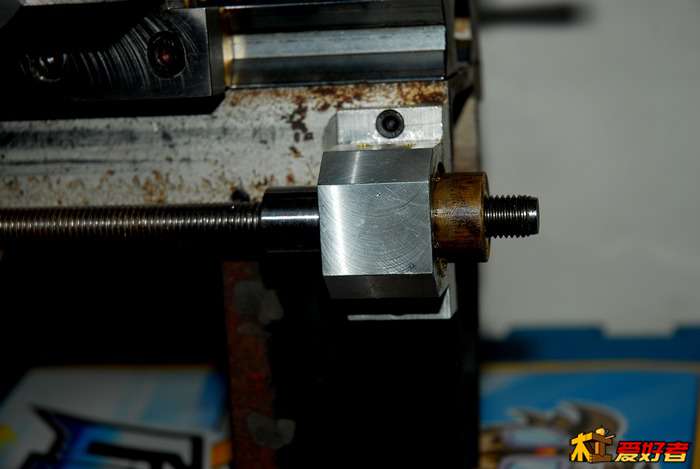

轨导是用纺织机双燕尾导轨，滑块用六角铜所以要配备固定铁。

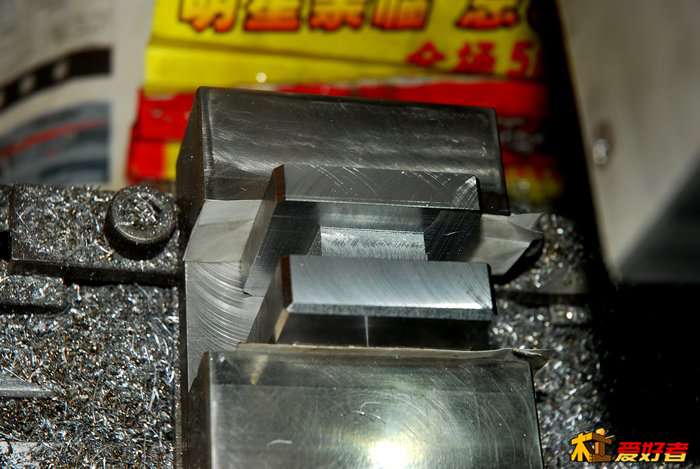

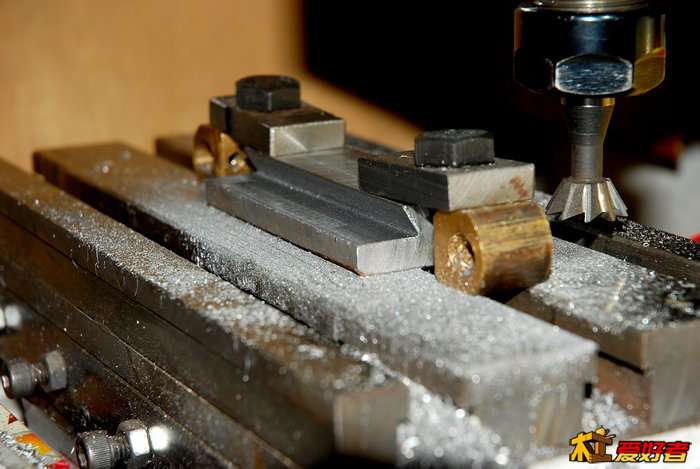

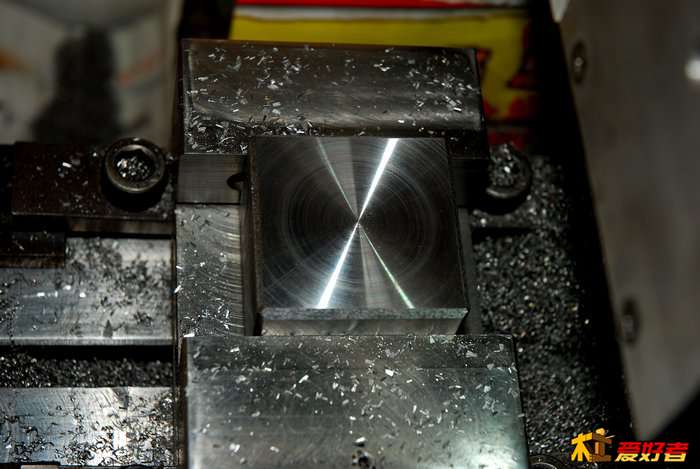

铣平固定铁

热爱DYI · 发表于 2013-12-20 00:45:38

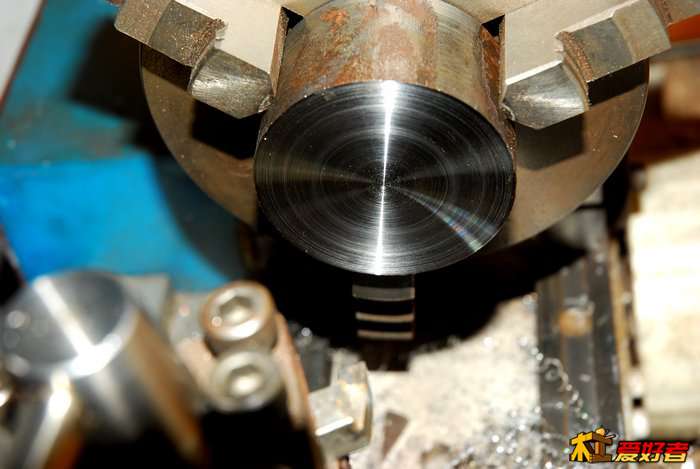

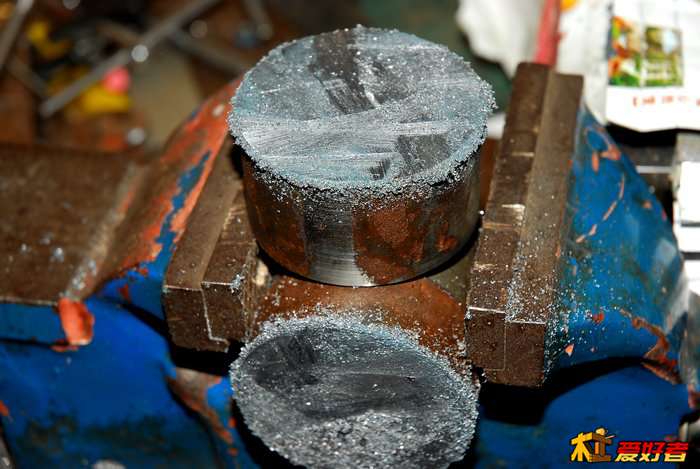

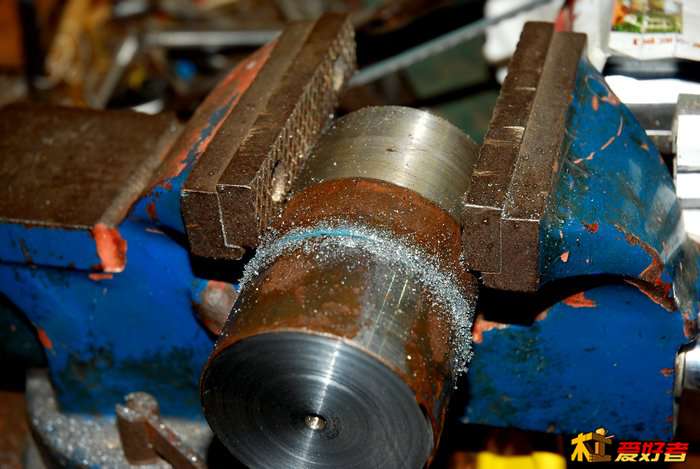

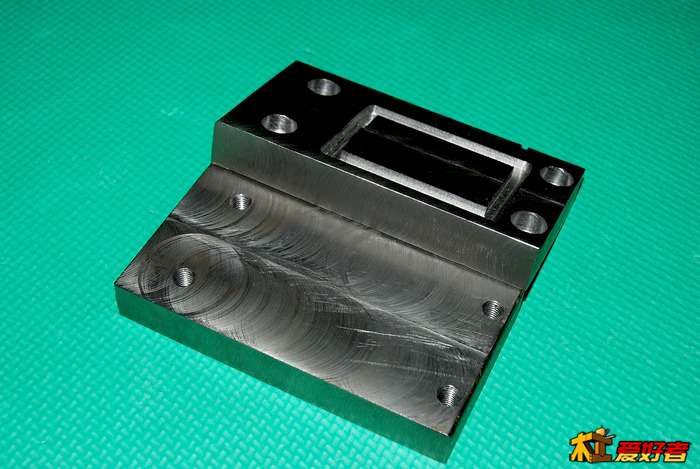

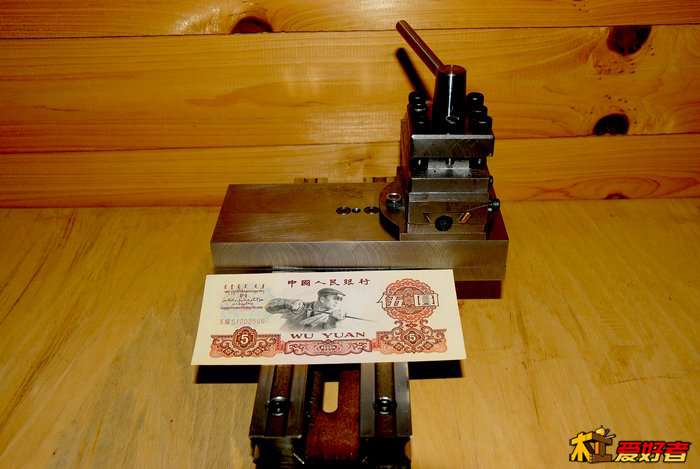

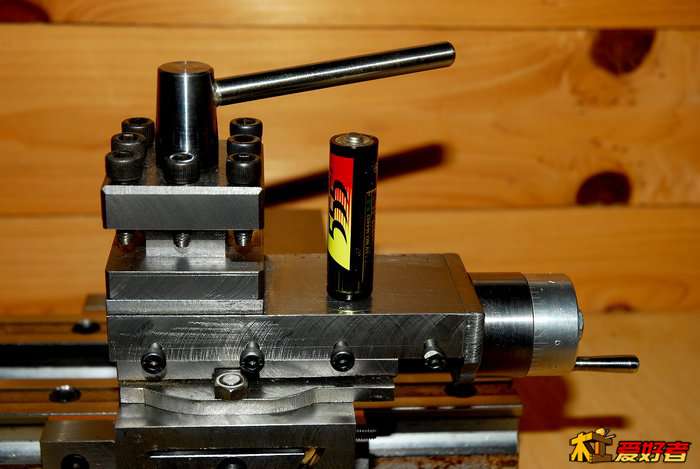

做刀架，没有合适的铁块，用60mm圆铁棒手锯开料。

热爱DYI · 发表于 2013-12-20 00:46:39

热爱DYI · 发表于 2013-12-20 00:49:53

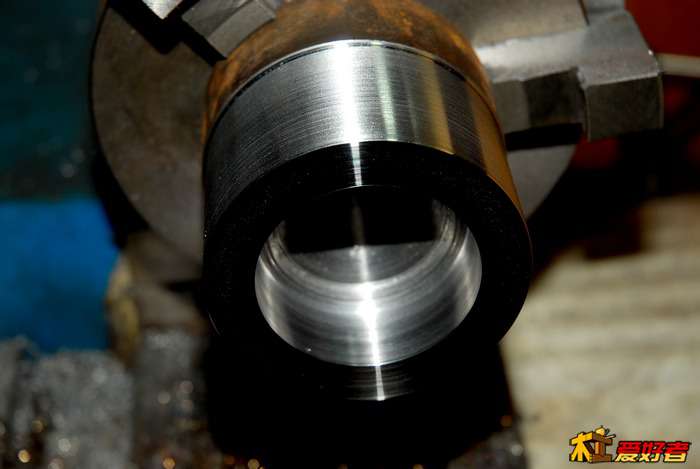

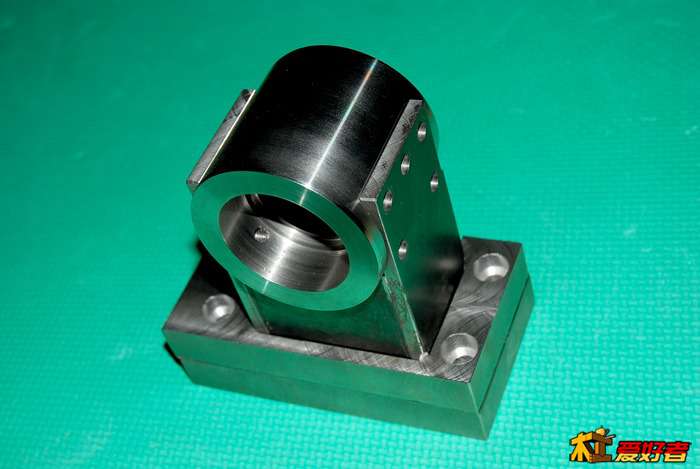

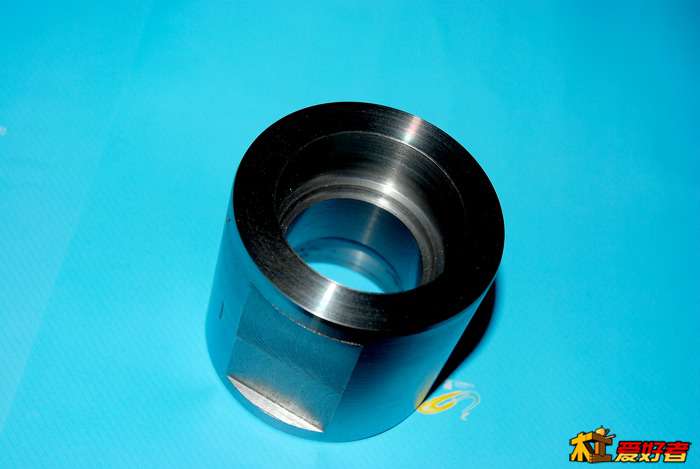

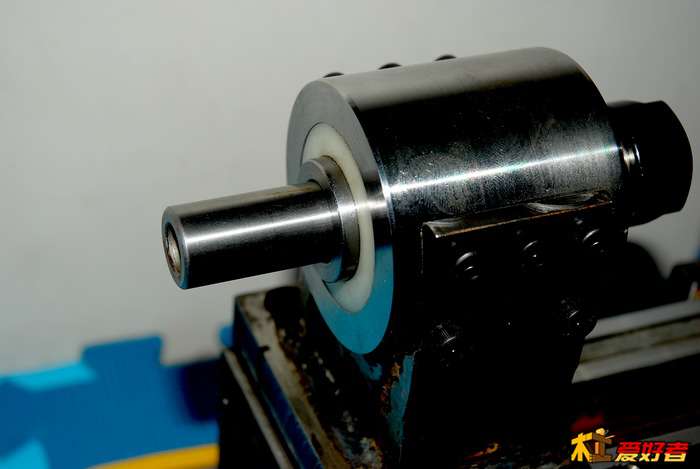

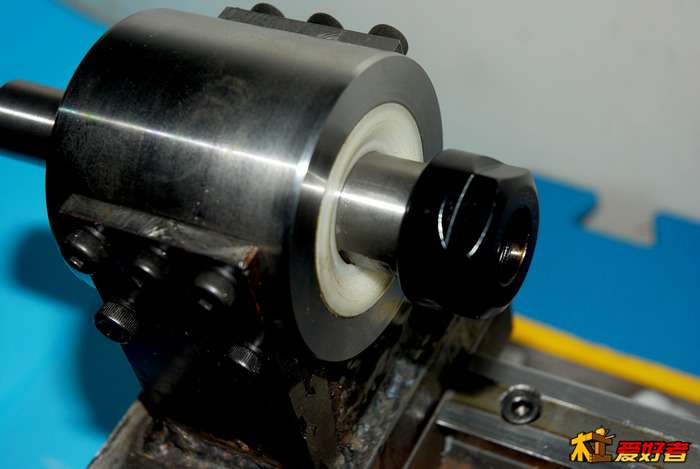

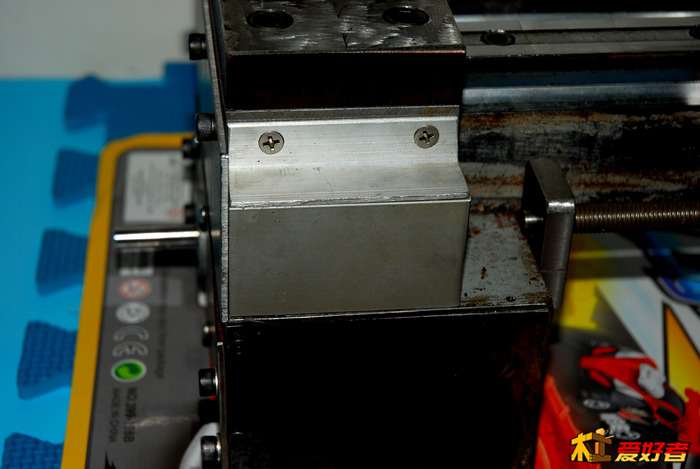

做床头。

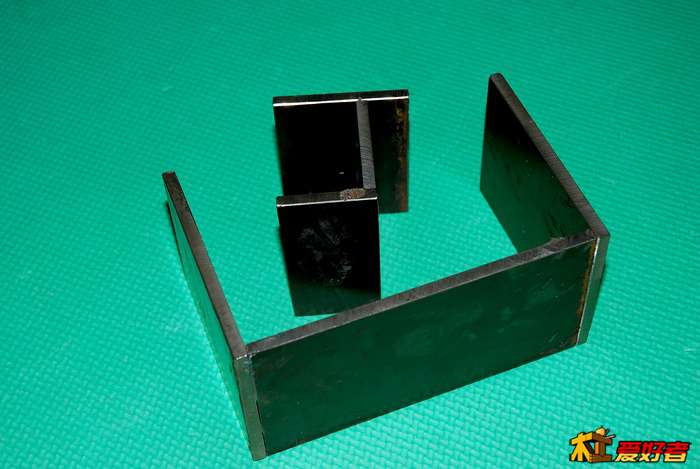

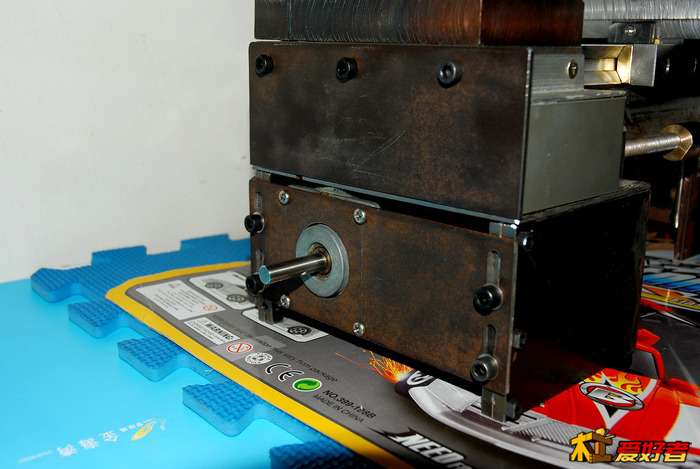

床脚

低调哥1966 · 发表于 2013-12-20 00:52:17

这两张票票值钱！加工的配件超值！都喜欢！

热爱DYI · 发表于 2013-12-20 00:52:35

白沙烟 · 发表于 2013-12-20 00:55:27

牛人，作品真棒啊，就是小了点，

热爱DYI · 发表于 2013-12-20 00:55:58

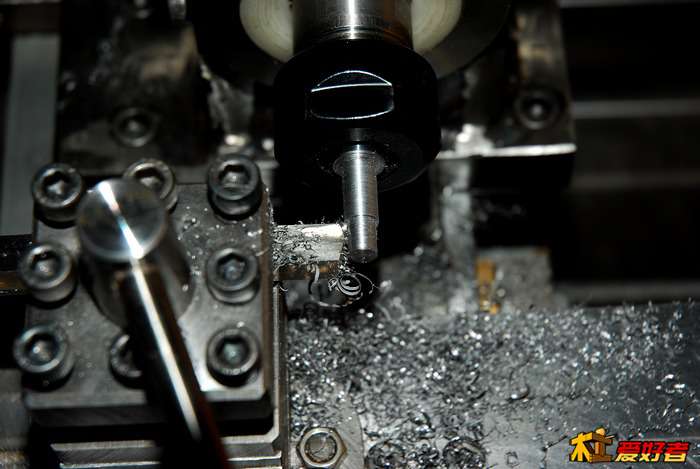

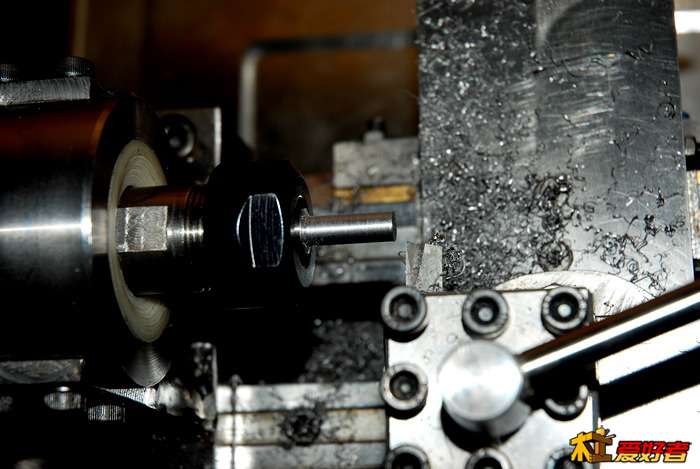

试车。

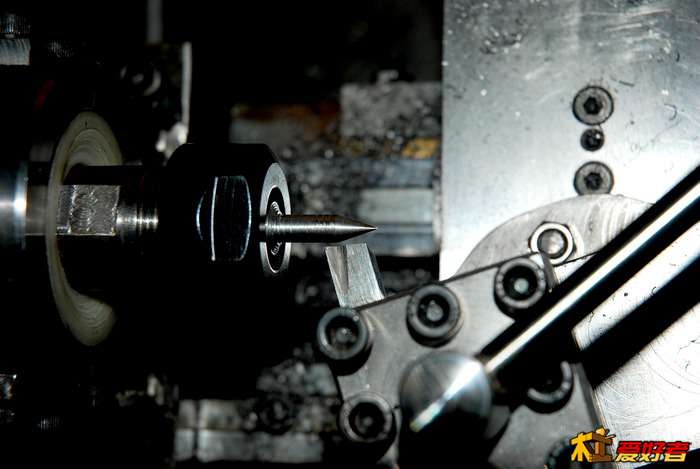

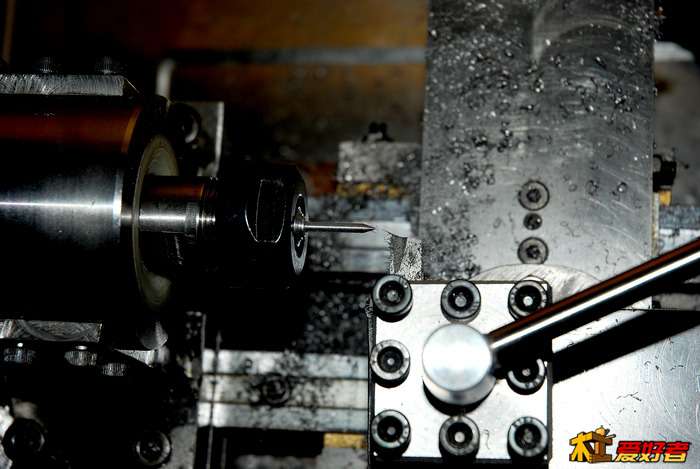

车锥度

bigeji · 发表于 2013-12-20 01:04:25

强人！牛人！佩服啊！！！！坐个沙发！！！

热爱DYI · 发表于 2013-12-20 01:08:01

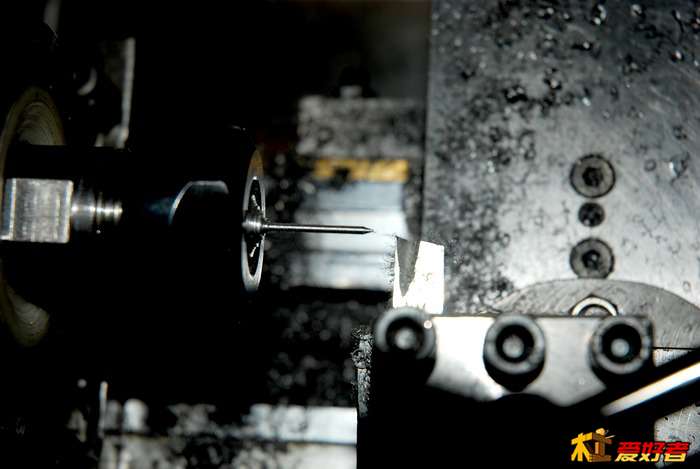

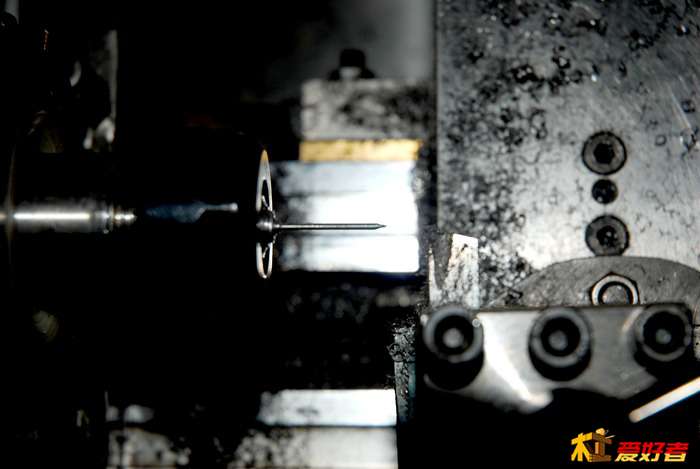

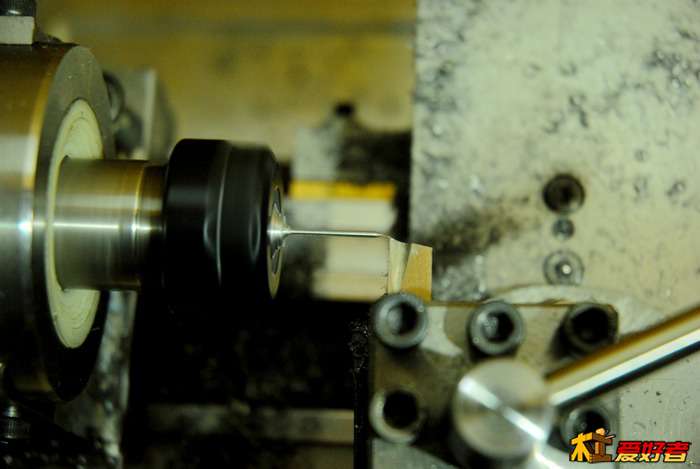

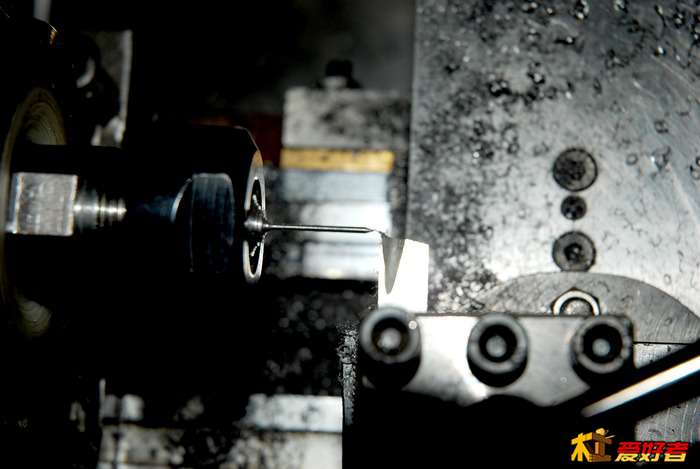

试车一根针状小物件，直径1mm，长度20mm

用慢门拍摄旋转中的针状物

spark1976 · 发表于 2013-12-20 01:08:45

100W的电机就能车铁啊!好牛的机械，羡慕!
