DIY微型桌面佛珠小车床

    前些天发过一帖，当时刚刚装配完成，实际使用中，发现一些问题，这周基本解决，测试完成。
有时候，只有实际使用时，才知道哪儿不合适。
    上次装配校准完，拿桶珠刀准备测试时，发现，钻夹头6MM的，而桶珠刀是8MM柄，泪奔……
    原来用的b10的轴套，过盈紧配合的，好容易再把夹头敲下来。换成10mm的钻夹头，而10mm的夹头只有b12锥度，没有b10锥度的，连接方式只好改成连接杆的了

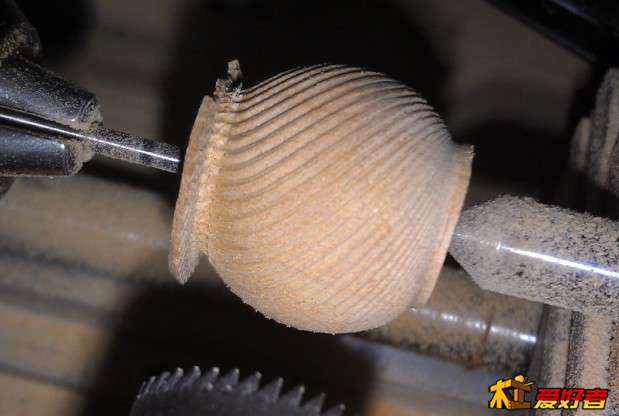

    第一次车珠子时，车出的珠子象削出的菠罗，总结后，是两个电机同速的原因。如下图，如同学再遇到这个问题，就是两个电机同速造成的。

两个电机用同一个控制器控制，虽然可以调速，但两个电机是同步调整转速的，不管怎么调还是同速。
只好又加了一个控制器，让两个电机分开控制，主轴的电机速度慢些，桶珠刀的电机速度快些。

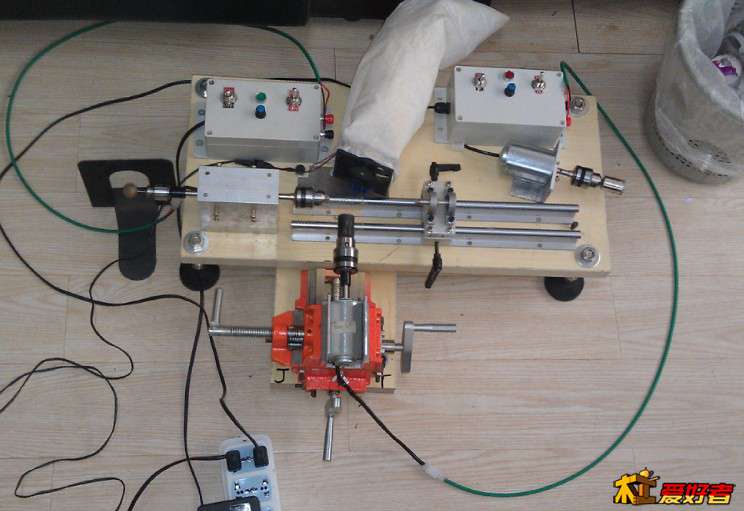

不多说了，先来个全景，尺寸大约是40*60CM
电机是从论坛ID脱胎换毂处买的，主要看中的低噪音、大扭力，电机的声音非常小，比苍蝇声还小，方便居家或办公室操作；估计功率大概几十瓦，三千转左右。

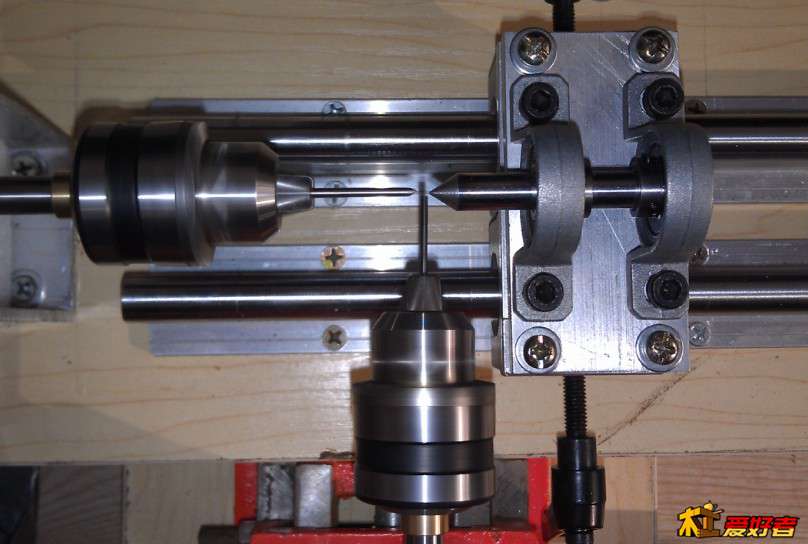

三点对齐

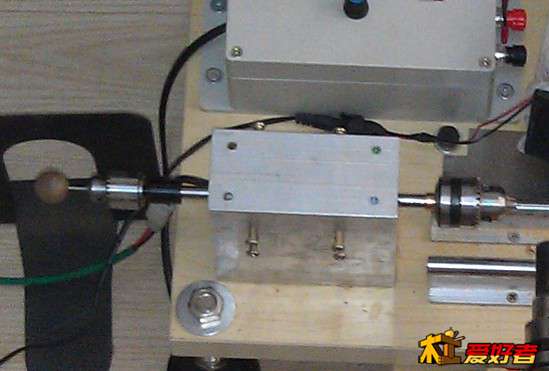

左侧电机，用一块内径和电机合适的铝方管，底面打胶再用螺丝固定在台面上。
某宝淘的50*100*3的铝方管，50-3-3=44，正好和电机宽度一样，左右两侧攻丝，放入电机，调节高度和尾座顶尖在一个平面，再用两侧8颗螺丝锁住，底下再垫起来
电机换成两头出轴的，另一头装一高精度4mm夹头，夹打磨针足够了，在打磨珠子时这又成了打磨机，算是一个电机两种用途。


导轨、尾座、顶尖

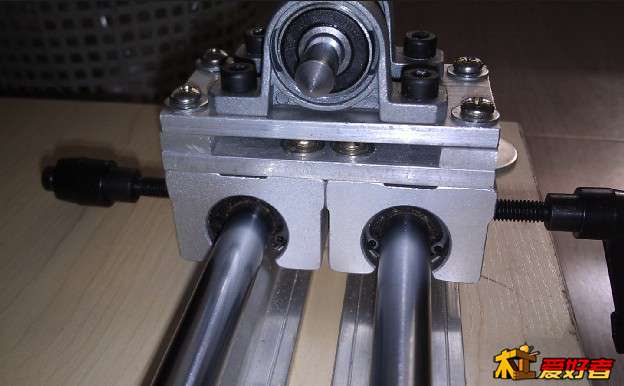

SBR12的滑轨，加俩滑块，滑块带锁紧。装上顶尖，太矮了，回旋半径太小，做佛珠是够了，但还想能车个小物件，只好用5MM铝板垫高顶尖。找准位置打孔装配这个小东西，花了我一天时间
相关配件，淘宝搜下有好多，但是带锁紧的滑块不是很多，锁紧的紧固度基本满足需求，就是不知道耐用程度如何。没用过丝杠固定笔座，不知道丝杠的是不是更紧固些。坛子里没见D这种导轨小车的，有用过的讲讲经验呵。

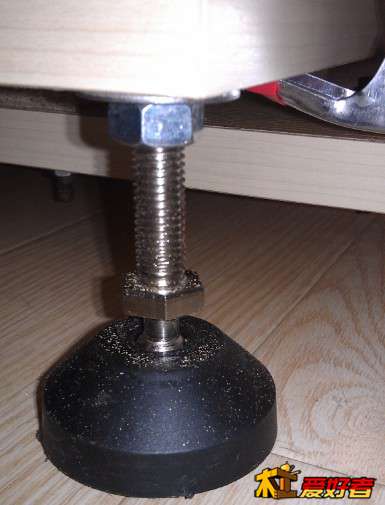

尼龙脚垫，底下多加上一颗螺丝，就可以调节台面高度，配合十字平口钳上安装的电机和尾座顶尖在一个平面
脚垫某宝淘的，比想象中的大，挺重的，12mm粗，再细点的也行，为了钻这个孔，又去买了个13mm的钻头

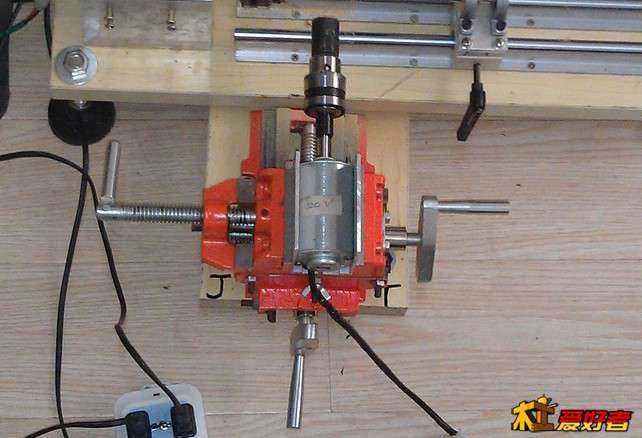

十字平口钳夹另个一个电机，用一块槽铝从中间锯开，垫在电机两侧，调整好高度再用平口钳夹紧。

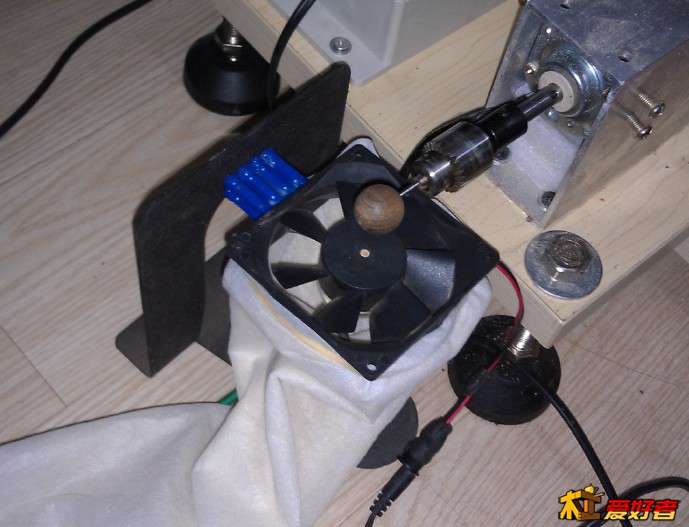

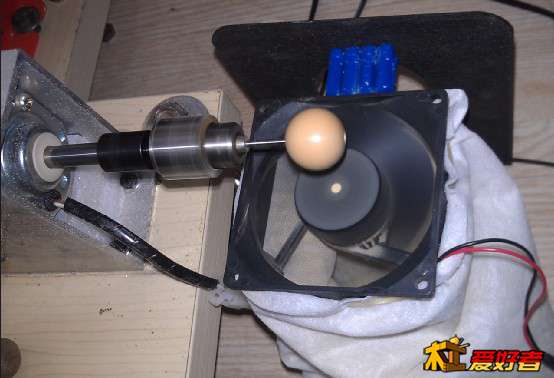

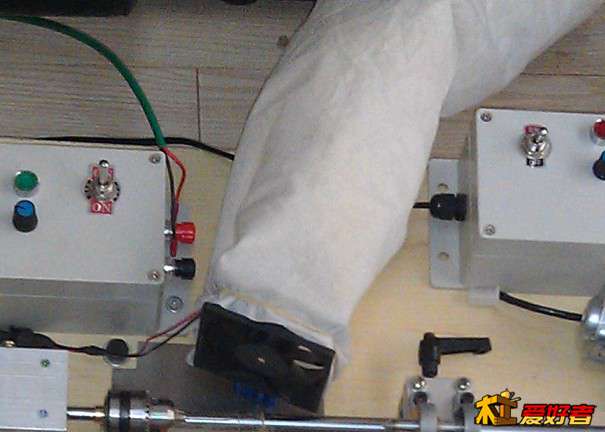

顺便D一简易集尘装置，从一废电脑电源里拆出一风扇，本来12V，找了个16V的变压器，风力还强劲些。
下面一边用502粘了一排磁铁棒棒，是儿子扔的玩具。

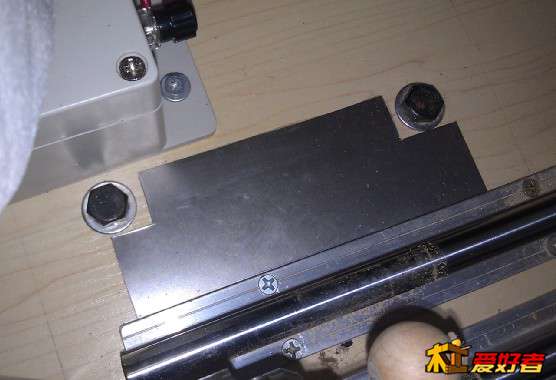

台面准备放风扇的地方，照着大小剪一块铁片，用双面胶粘上，车珠子时，想把风扇放什么位置，一扔就粘住了




布袋是买鞋子时包装里的无纺布，用烙铁划线重新粘合一个双层口袋，用皮筋套住出风口。
布袋过滤效果一般，回头再考虑怎么改进一下，本想套只袜子，想想不太雅观，就作罢了。

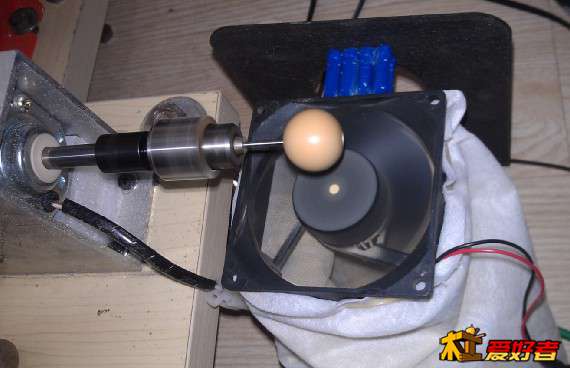

在打磨珠子时，从办公室找了一铁质书立，风扇吸在打磨的佛珠下面位置，打磨时很明显看见灰都进布袋了





整套累计花费约六七百元。

试做珠子
由于制作机器的出发点是简易DIY的机器，电机功率小，考虑尽量把木料准备规整，减少车床的劳动强度，综合了一些做珠的基本方法

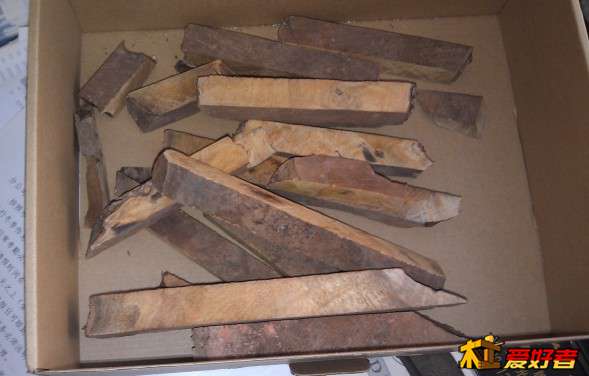

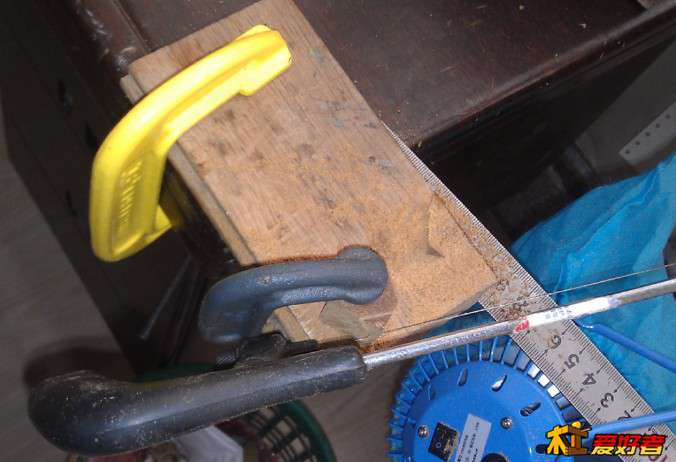

锯出木条

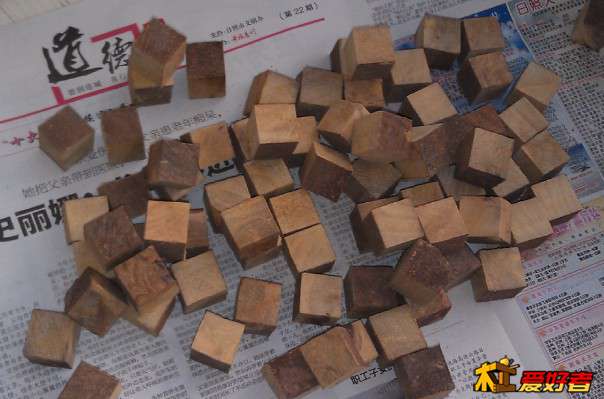

木条切成小木方

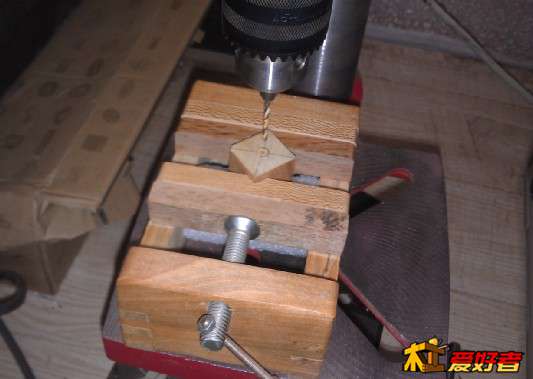

打孔，开始不熟练，怕把孔打歪，借用一刻床，夹珠子料的两块木头两侧有直角的槽，夹上后木块总体即与钻头垂直。
后来底下垫块木板，直接用手拿着打孔，效率高很多。


四条棱锯掉，锯的时候照着半圆弧线的模样锯

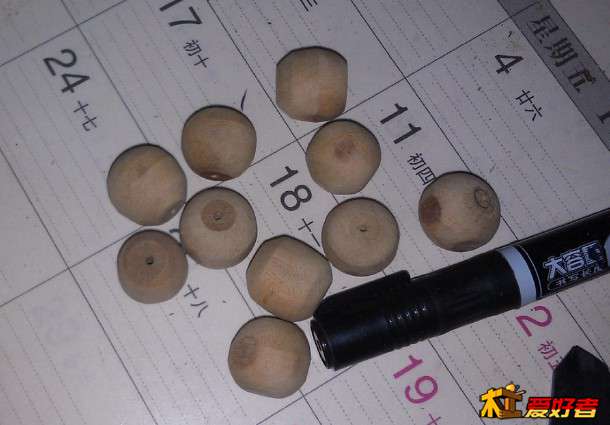

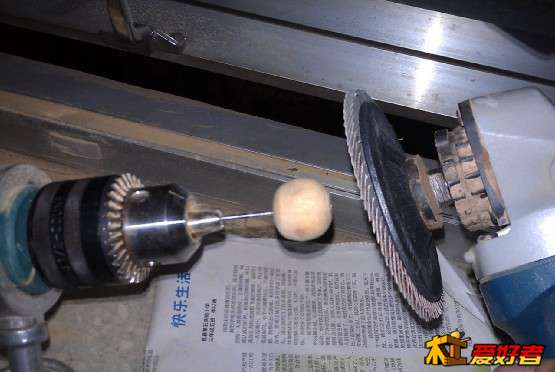

固定一手电钻，插上木块，电钻转的同时用角磨机打磨，取大体圆的形状，磨后大体这样子

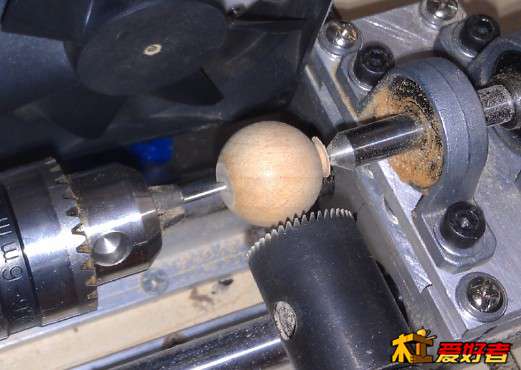

上车床，车珠子的过程中，调整下主轴的转速，感觉这样车出的珠子更平滑些，没那么多道道

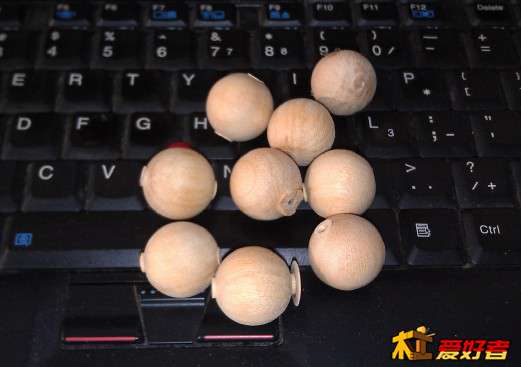

车出来的毛珠是这样的

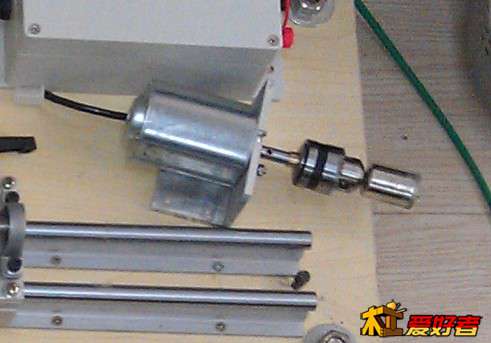

多购了一电机，想着有需要时可以装玻璃开孔器，手持修下正圆，结果实际使用时，一触即跳，就不用了。


再上砂纸打磨，这个没啥说的

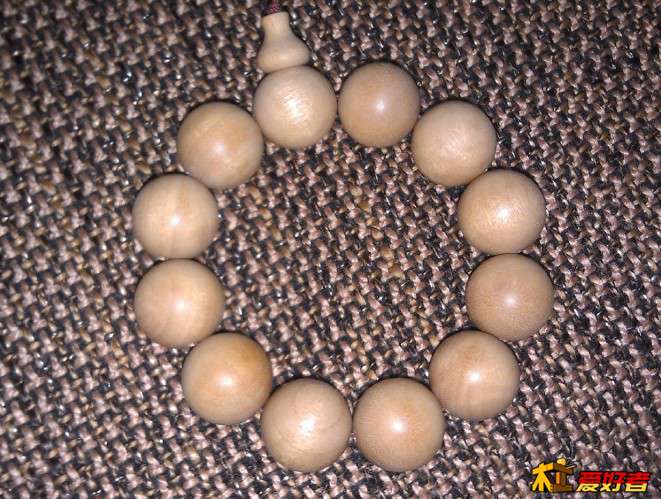

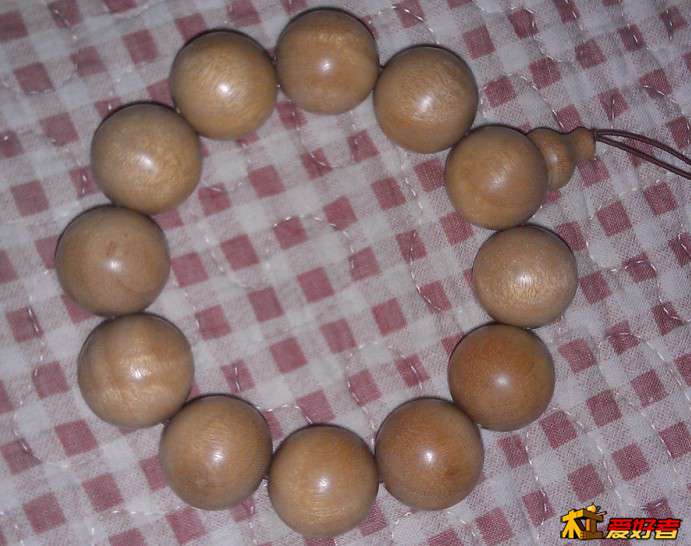

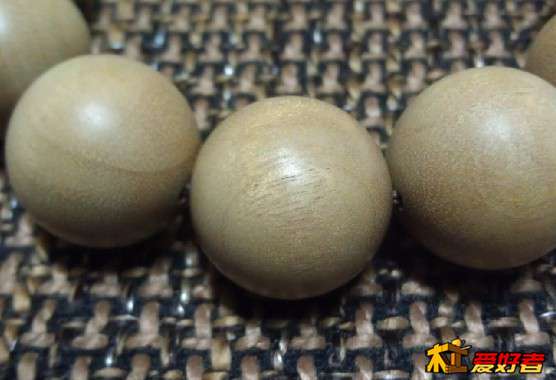

完成一串珠子，贵州桢楠料，珠子基本满足我的要求，下次用花纹料做了。






给同学们看看，有啥建议和想法，就说两句呵

cj750

这款电机关注好久了，多坛同售。注意此机8毫米带孔长轴，锥柄变径套太短。长轴加大头加高速小心使用，离心力好可怕。最好换用长轴套顶住电机轴承，或是将电机轴切短，那样安全的多。

又木堂

辛苦啦

新疆精灵

不错不错

天童

感谢分享

满血复活

楼主真厉害啊 羡慕加佩服

zh680

不错不错，这个电机我也买了，安静劲大

沙漠浪子

楼主能人哟！佩服！

没头脑怎么了

二马冯

再配个小卡盘就更棒了。

好想你

不错好好看看吧朋友

lds1317612

做的很好

长江号

我辈楷模，羡慕嫉妒恨。

罗非

很不错，电机能否给个链接，我没搜到，谢谢！

流动的记忆

罗非 发表于 2013-12-18 20:32
很不错，电机能否给个链接，我没搜到，谢谢！

前几天材料摊里有的来着
