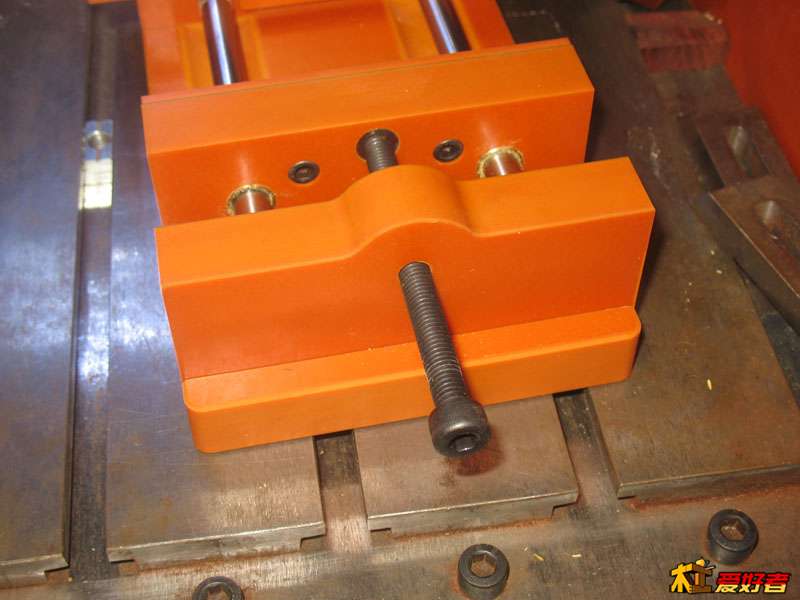

自己DIY个夹子

xiaojiaolver · 发表于 2013-12-15 16:53:42

这是用的什么材料做的？

小笛 · 发表于 2013-12-15 17:44:34

不错的作品，佩服。

c4h4j4 · 发表于 2013-12-15 17:49:28

两面都能用的

itsddt · 发表于 2013-12-15 18:42:13

好厚的电木，成本不低吖

天下无牙 · 发表于 2013-12-15 18:56:44

漂亮，不计成本呀

狗狗吉祥 · 发表于 2013-12-15 18:59:12

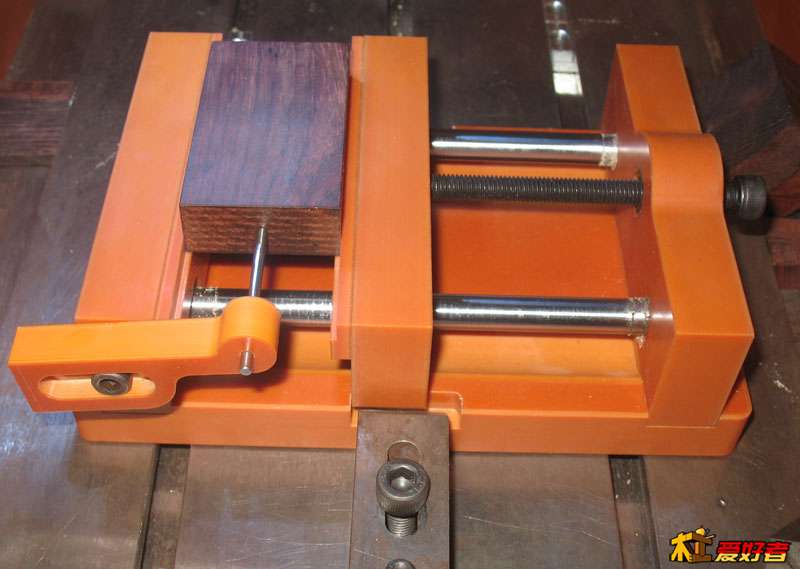

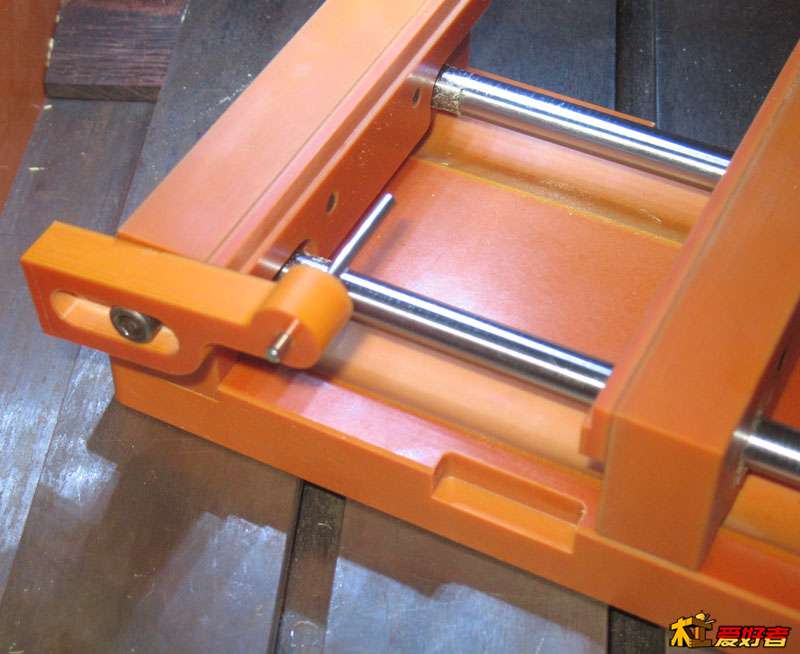

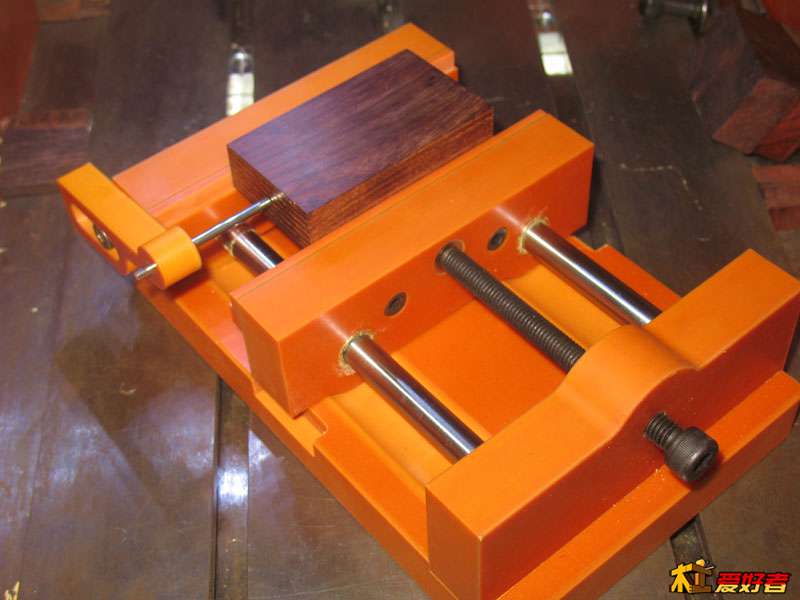

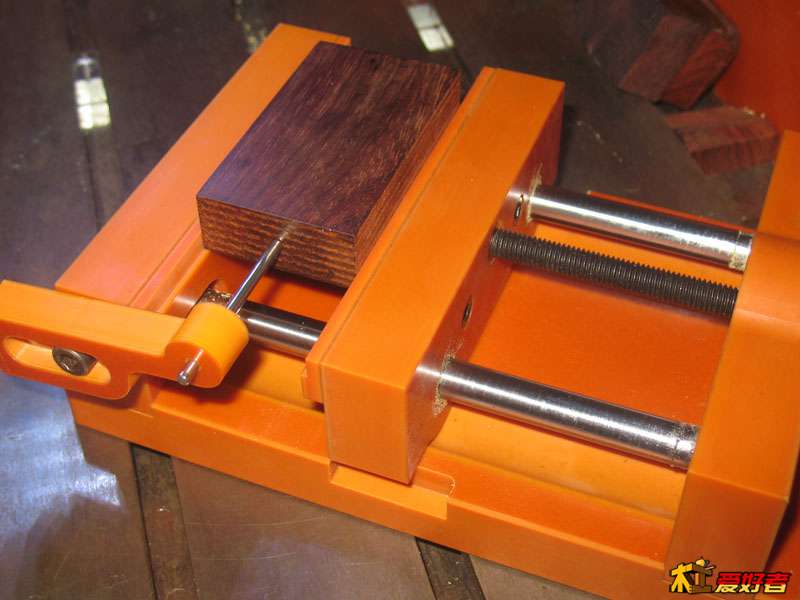

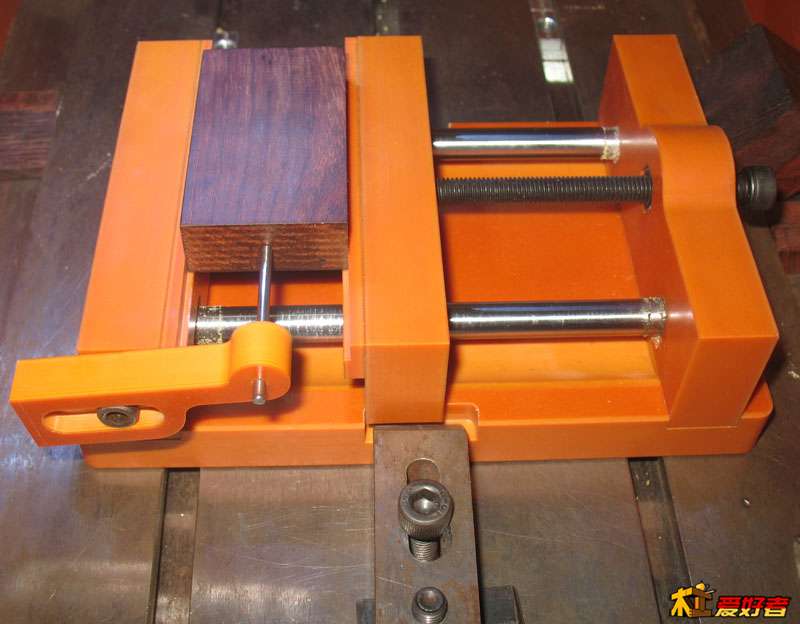

今天继续小加工了下，加了横向固定台阶和定位块。
看图

狗狗吉祥 · 发表于 2013-12-15 19:01:51

成本那什么，大概算了下，还真不低
2KG左右电木板，22元一KG。
光轴，20元一米，第一次买了一米不合格，晕。
石墨铜套8块一个，加上邮费10元。
螺丝若干。
最烦的加工不小心搞断2把刀，这个太心痛了。

狗狗吉祥 · 发表于 2013-12-15 19:08:25

本帖最后由狗狗吉祥于 2013-12-15 20:07 编辑

使用及及预想。

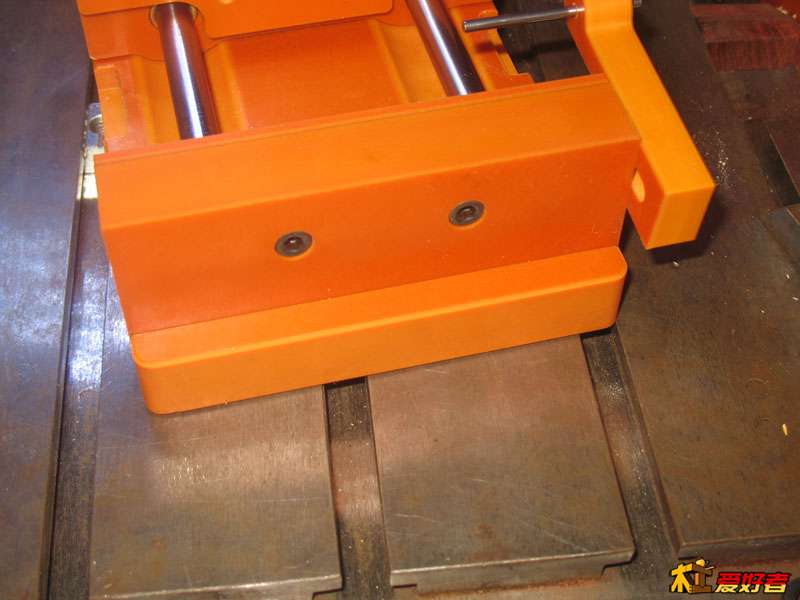

精度，这个很不错，因为用了石墨铜套，精度是很不错的，夹紧上翘起来不超过0.1MM，固定块的台阶都是安装上再铣的，平行度可以保证，另外，铣夹块之前用前端固定块做平面定位，这样可以精度知道夹块铣的深度，之后如果工件不方便定位不方便定位可以放固定块上定位。
其它功能有待研究。
