会用激光水平仪的师傅请进!

divineka

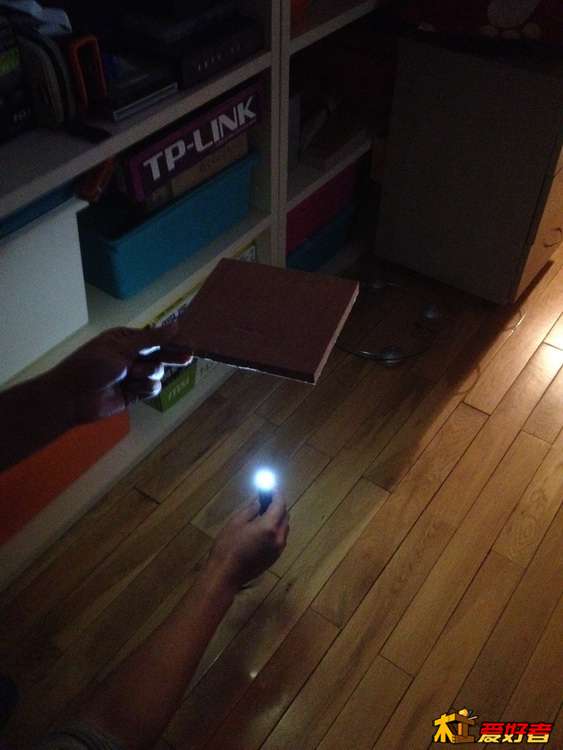

给你做了一个demo，不太标准，只是个大概意思


光源是强光手电，手里拿的是方形木板
& V1 l) r# Z: L+ {' a( {

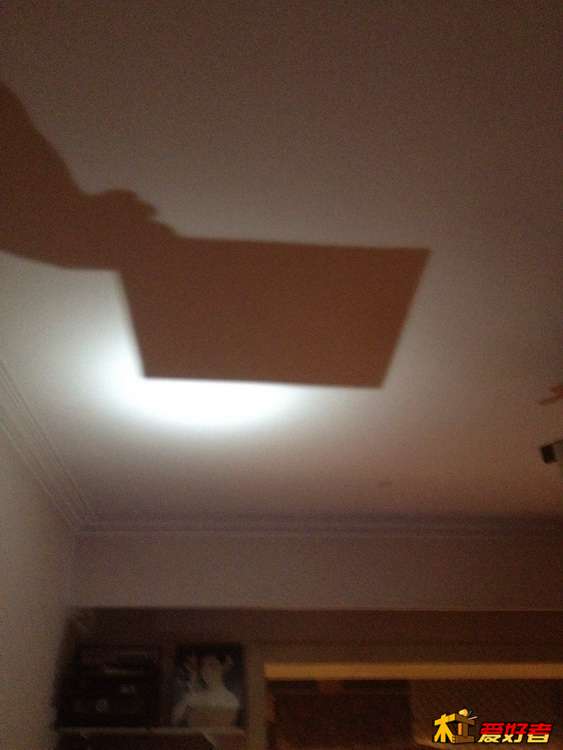

效果

浓酒

水平仪不行,用十字打线仪可以。

divineka

烟标人生 发表于 2013-12-9 20:20
还有， 这个可以找到房间的中心点吗？还是需要手工量？

中心点也很简单，还是这个原理，道具换成强光手电和一根条，木条中间做标记，木条横得放置，强光手电放到木条垂直正下方，整个装置与棚顶对角线平行放置，移动装置的同时，左右摆动光源，木条两端阴影正好落到棚顶2个对角顶角的时候，木条中间标记的阴影就是中心点，这个不太好弄，就不放demo了，大概就是这个意思，应该能看明白。

2 K. i$ P' W5 O4 A! |, C" h$ {
如果装置D的好的话，用第一个木板方案就可以找到中心点，以棚顶相临的2条边为基线，通过移动装置、调整木板与光源的位置，很容易就找到中心点的。

烟标人生

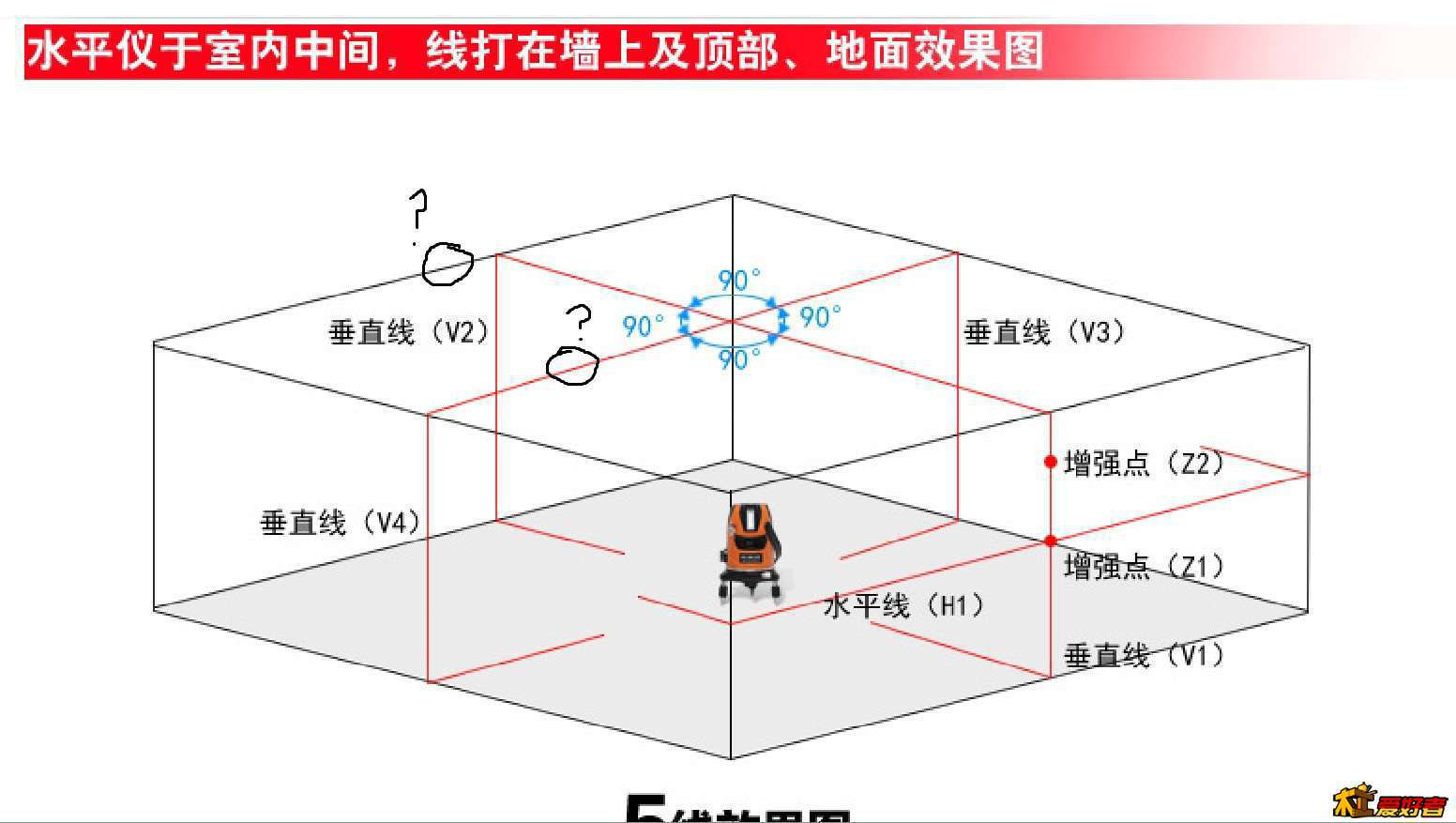

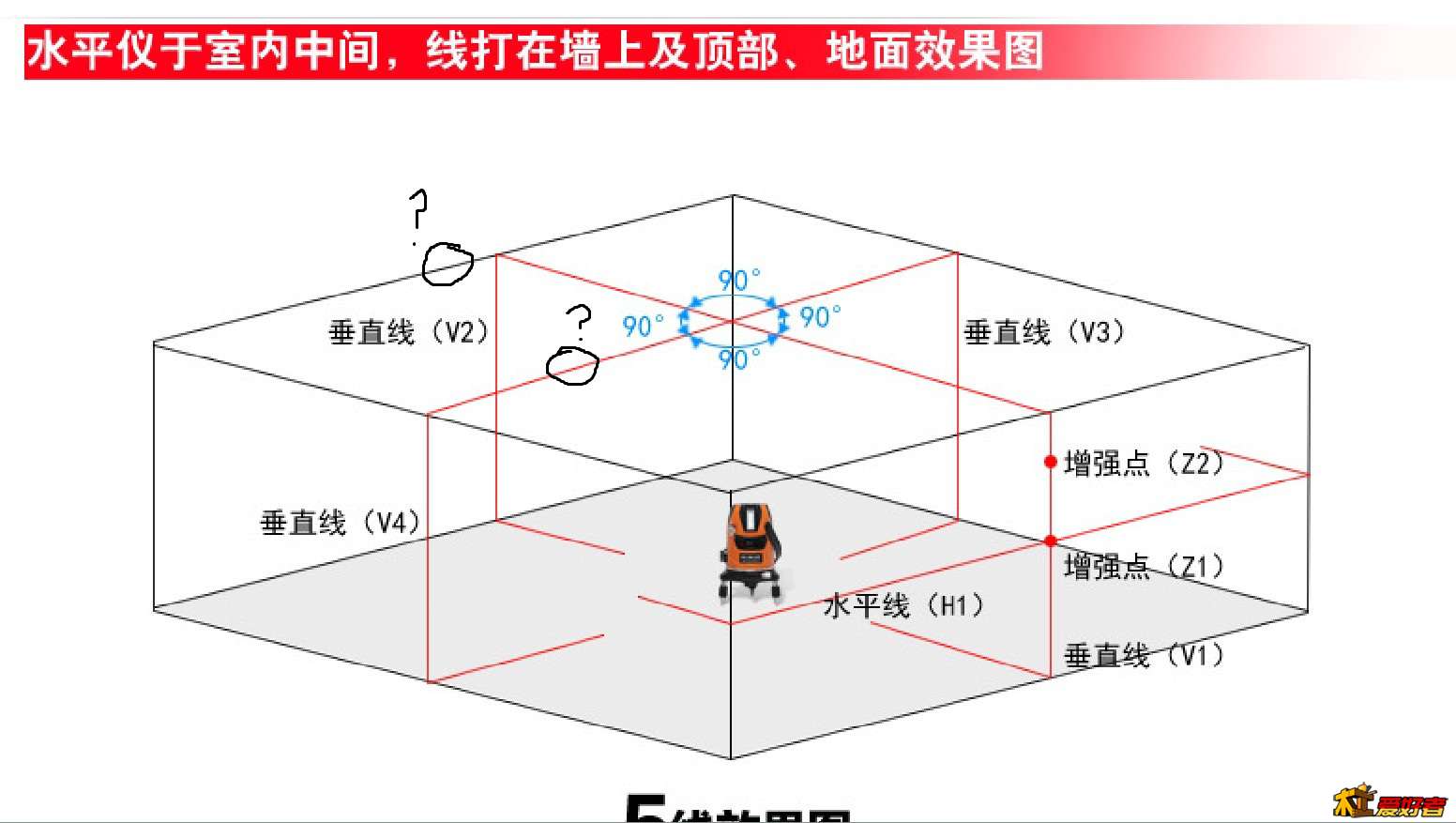

这是我在淘宝上看的5线激光水平仪 说明， 其实就一个问题，是不是我把这个激光水平仪放在地上，就可以打出在房顶是的水平线， 就是我图里标的一个红线， 和墙就是平行的。不需要在房间的中间， 我只需要在房顶上和墙平行的一根线就可以， 我这个东西我就有用， 立马就买了！

qq123

这是2个问题。1水平,  用激光水 平  仪打水平在用尺往上反，
                       2再水平面上绘图画上4孔，绘图是不用激光水平仪的。

qq123

烟标人生 发表于 2013-12-9 21:55
& L- w7 z# d3 P* K* e& U这是我在淘宝上看的5线激光水平仪 说明， 其实就一个问题，是不是我把这个激光水平仪放在地上，就可以打出在 ...

* l: P' T3 i* G+ U6 i H1 才是水平线。
) N. u/ g  j9 P" y

qq123

烟标人生 发表于 2013-12-9 21:55
" N7 ?, ?# |2 N& T# j这是我在淘宝上看的5线激光水平仪 说明， 其实就一个问题，是不是我把这个激光水平仪放在地上，就可以打出在 ...

# x1 Q8 D. g  d' e" A把这个激光水平仪放在地上，不可以打出在房顶   的水平线。H1打不到房顶的，为画4个孔买5线？土豪，你是真正的土豪。

网上飞

楼主这个问题其实很好解决，我说一下有可能有用，仅供参考。
% F# [, h5 N. `$ u" X% G; n- D
用一般的单线水平仪就行：
+ Q( Z2 u! K. L: Z- X
1、用水平仪打屋顶的对角，在大约是装灯的位置划一细线，用小钉子，不要用铅笔。
; s0 |" z3 W' @( S1 U9 M# h2、再次用水平仪打屋顶的另外对角，红线和上次划的细线交点，就是屋顶的中点。
# j4 D6 H1 a5 U5 N3、把水平仪放到这个中点的正下方，（要调整准确）打上线配合直尺找到与上两条先的交点，就可以确定四个角了。
" }' w  U! p& j  ~" o8 W. ^
要是用高级的多线水平仪，这个问题就简单多了，思路还是一样，关键是找到中点，。
用带十字线的水平仪，可以直接放到地面中间，通过反复打对角线的方法直接找到中点，会省事一些。
7 m7 [/ V; d. a) Y+ H
工具就是解放劳动力，提高效率的，在工具上花钱，永远都不冤，买你能承受的最贵的工具，一次投资，不在后悔，一分钱一分货，在精度和便利上，钱是不白花的。

美_洋_洋

激光墨线仪只能打出几根相互垂直，平行的直线，貌似没有其他复杂功能

我在玩木头哦

给你个QQ948244538他是研究激光打线

cctvcctv

* S2 C, o3 q' t& L6 c5 l$ W
这个方法只需要使用五线普通水平仪及把1米长的水平尺就能解决:
# q% N/ o1 m8 i1 Z4 x* V      1:用五线水平仪打出顶面的十字垂线射线把屋顶的中心位置找出.方法是十字线对正屋顶的四个角,十字交叉点就是屋顶的中心点.
      当用水平仪找好屋顶的中心点后,水平仪保持不动,在地板上作好水平仪的具体放置位置的记号,以备安装灯具时快速复核屋顶中心位置时使用.因为地板上水平仪的具体放置位置的中心点就是屋顶的中心点.[不过这需要在水平仪的底盘上自己加装一个向下的中心锥,这是非常方便的事.]
      然后粘性较弱的纸胶带来在屋顶的中心点上的十字交叉线上作4个等距记号,在中心十字交叉线上形成的正四边形,记下这个四边形的尺寸,以备在地面上绘制安装灯具的具体安装位置图使用及具体安装灯具时校准安装位置时使用.
       2:依照装饰工程图之灯具安装位置图,在地板上铺上一张大纸,1:1的画出屋顶灯具的具体安装位置图.然后将具体安装位置图的安装中心与水平仪的放置位置中心重叠.
      使用水平仪的顶面十字垂线射线来投射在屋项上,按照地面上绘制的灯具安装图纸一一确定出屋顶面上灯具的具体安装位置,并在屋顶面上作好相应的记号,便于准确打出安装孔.
8 p3 j* Y( @9 u5 U/ D       3:当在屋顶面打出准确的安装孔后,安装上的灯具后,用水平尺逐一检查每个灯具的安装水平状态是否水平,然后调整每个灯具的水平状态.
8 t% E. ]: |" g( D) i# h1 Y) ^       因为在靠近屋顶的位置使用水平仪,必须有相当稳定的大梯,相对来讲操作比较困难,而且容易让水平仪掉下来摔坏.所以,只能用水平尺来检查灯具的安装是否水平.

thinmichael

我用的国产五点一线的水平仪，装灯用水平仪主要是确定中心点的位置，如果要灯本身水平的话无线一点的水平仪不是首选，要简单的就找那种挂画用的吸附式的直角激光打线仪，得伟的就有，大概一两百。或者一种自动调平的磁吸式的两线水平仪，我见过博世的，新的要700左右。来自: iPhone客户端

hujy

( D  f7 Y5 @8 |. M+ P, B
$ A& M8 r; _7 W, D我觉得楼主需要的不是打线器，而是激光测距仪。假设灯具的安装需要打四个孔，这四个孔组成一个长方形或正方形，你可以先把灯具或贴在房顶打算安装的大概位置，确定好第一个孔的位置，然后用一把长水平尺的一边紧贴在这个点上，把激光测距仪也垂直贴在这一边，但离开一定距离，大概是下一个孔到第一个孔的距离，长点儿短点儿无所谓（当然越远越精确，不过太远了你就没法一个人弄了），然后就以第一孔为圆心（根据测量结果向内或向外）旋转水平尺，同时反复用测距仪测量尺子上这两个点位到旁边墙体的距离，直到两个位置到墙体的距离基本一致时，你的水平尺就和墙体平行了，这时用笔沿着尺子划一条线就行了，垂直线就不用我说了吧，你想打几个孔就打一个孔了。这个方法比较便宜，多线打线器确实不便宜，而且能打到房顶的一般都是360度的，价格更高。
& I# ^: k. Z. f" _4 X; ^" Q3 o
4 U; Y7 @) P6 `2 \, u( W如果楼主不差钱，也可以打线器和测距仪（或卷尺）并用。比如图里房顶楼主画圈的那条红线，如果想确定它是不是和画圈的那面墙平行，楼主可以用测距仪或卷尺测量垂直线V3和V4各自到画圈那面墙的距离是否相等，如果不等，就转动打线器，直至相等。这样也很准确，而且打孔前不用登高爬梯。
$ o' C# L6 a9 l  k; h
3 F. V! s" y- R" e8 p第一个方法个人感觉适应性较强，超大的房间也能搞定，第二个方法小房间比较合适，一是激光太远了就变粗或看不清了，而是测量人员需要两头儿跑。个人卓见，请高人指正！:)

我思尔思

烟标人生 发表于 2013-12-9 21:55
这是我在淘宝上看的5线激光水平仪 说明， 其实就一个问题，是不是我把这个激光水平仪放在地上，就可以打出在 ...

醉翁之意不在酒，楼主的目的是另有用途，不想再这里说罢了

烟标人生

5 t2 a9 q: r) D. J- X9 L- U) l8 q. f

qq123 发表于 2013-12-10 08:26
; W, T  P0 Y: l& m" ]9 O# O; k把这个激光水平仪放在地上，不可以打出在房顶   的水平线。H1打不到房顶的，为画4个孔买5线？土豪，你是真 ...

7 {; c9 q1 W5 Q         我不是土豪啊， 但我的客户是土豪，为了装个灯，我买了博士的钻1000多， 买了个博世钻专用的吸尘装置花了2000元，
$ ]% x1 F% i; c, d$ i买了个博世的探线器，花了好几百，（把人家房顶里面的线打断了， 真心的赔不起）还有把博世电动起子。
* P& e' p6 V6 T  j
1 f  [) q2 W$ q4 V- W" L* d  y现在最大的问题， 就是正不正，全凭眼里，问题是，我说正了， 客户说不行，还有点， 我晕！哎！！！！！！！！！！！
