我的木工桌之旅

柯南jeep · 发表于 2013-12-5 11:38:38

本帖最后由柯南jeep 于 2013-12-5 11:40 编辑

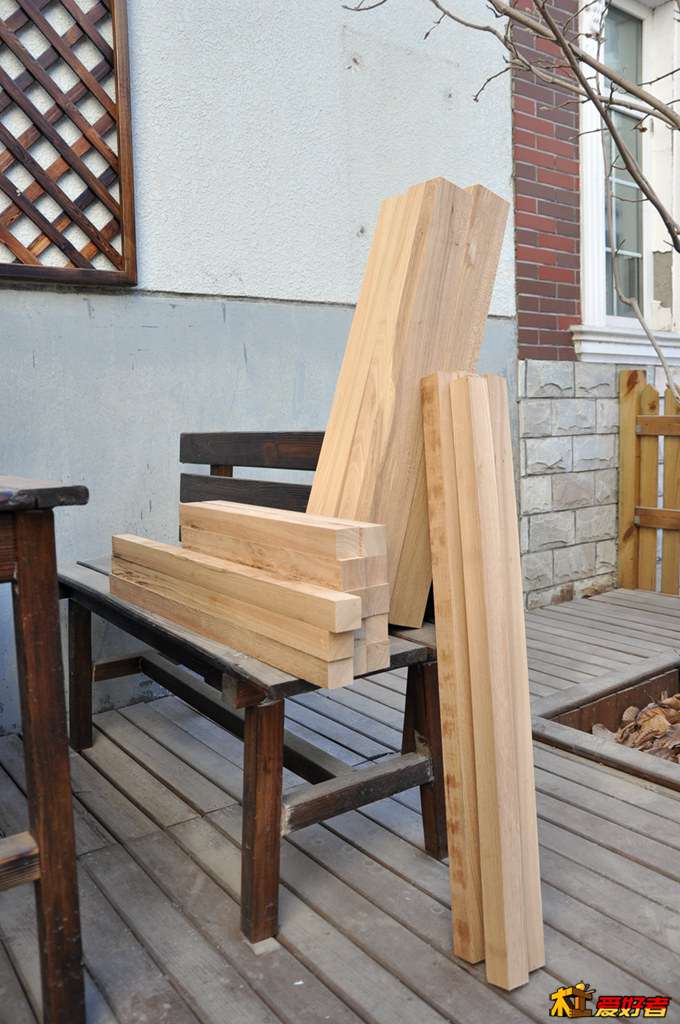

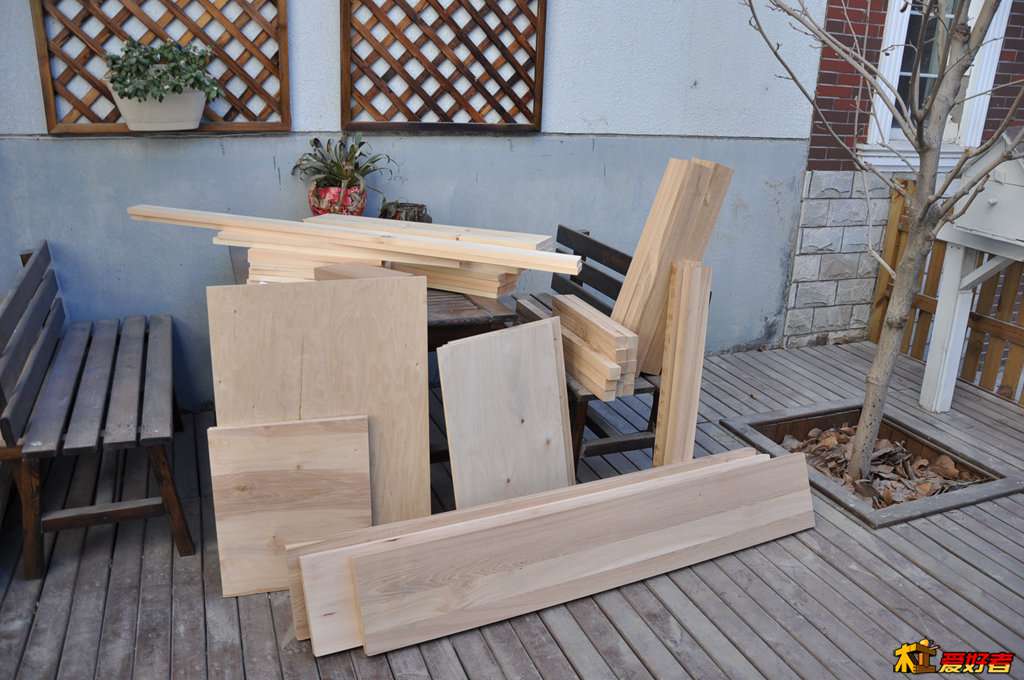

两个月前就打算给自己做一个木工桌，结合自家的实际情况反复选择样式，终于在上周确定了最终的图纸。向吉林老杨师傅请教之后决定用榆木来做主材，松木做辅材（抽屉以及桌体的侧板）。四条桌腿的尺寸是750×80×80，面板是三块1600×260×40厚板。

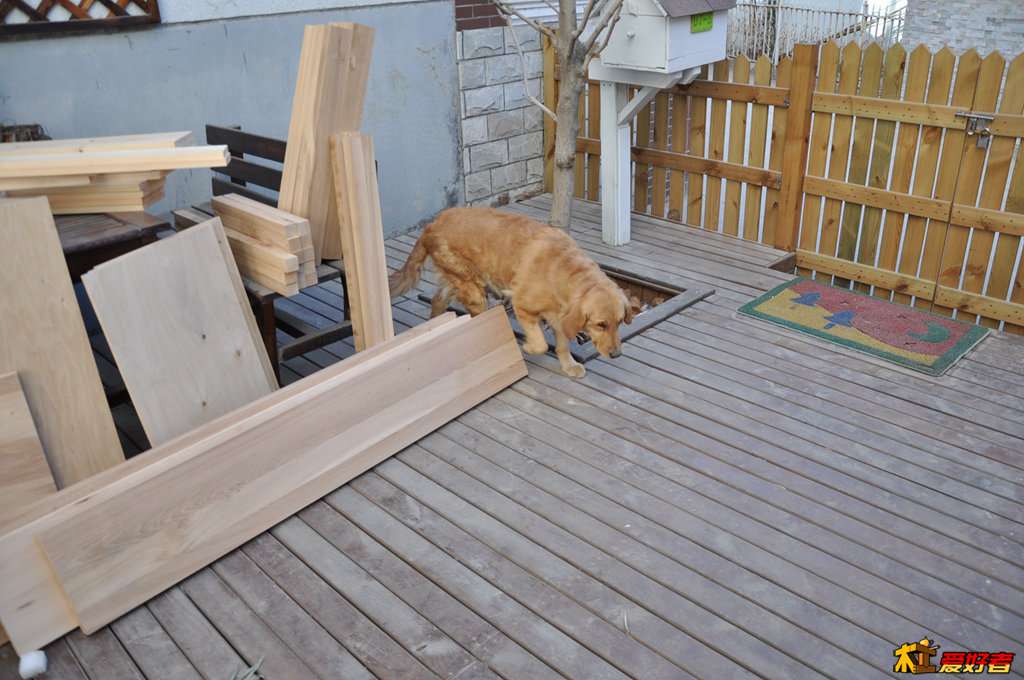

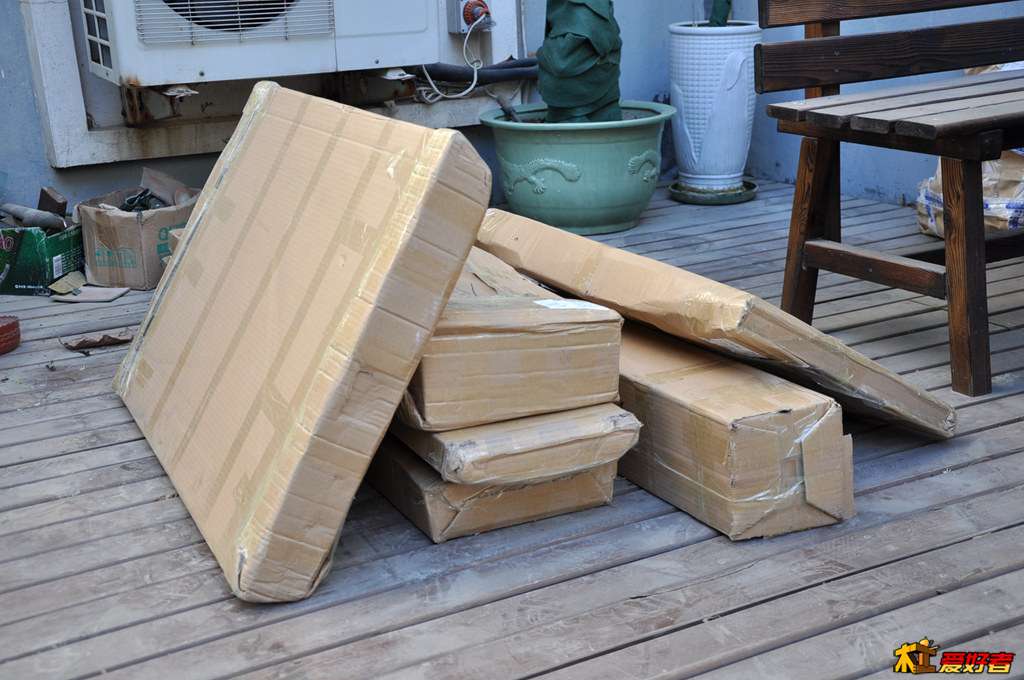

老杨师傅按我提供的料单精心加工之后严实包装，通过德邦快递从吉林送到了我家。92公斤，6个包装，送货上门，3天运到，运费是231元。我觉得这个运费很合理，以后大件物品一律走德邦了（哈哈，为物流做一个小广告）。

接下来，就要按照图纸开始加工了。我尽量把每一步都拍成照片发在这个帖子中，一方面是提供给准备做木工桌的木友做一个参考，更主要是想请木友们对整个加工过程进行点评。您的点评一定能为我和广大初学者提供重要的帮助。

最后再说说为什么会选择吉林老杨的净材。老实坦白，一是没有开料的设备；二是腰部做过手术，至今还埋着六颗钢钉，所以不敢搬重物。把精力和时间花在家具设计和后期的制作上，请专业人士按图出净料，不失为受场地限制、设备限制、体力限制的爱好者的一种选择。

闲话少说，开始上图，请木友们狠拍！

补充内容 (2013-12-24 16:18):
用了将近20天的时间，木工桌基本完成了。现在比较纠结表面处理问题，请各位支招，多谢了！

补充内容 (2013-12-24 16:20):
在实际制作中对设计图中的一些缺陷进行了改进，等全部做好之后我会把最终的图纸及用料表发出来。

柯南jeep · 发表于 2013-12-5 11:38:58

本帖最后由柯南jeep 于 2013-12-5 12:17 编辑

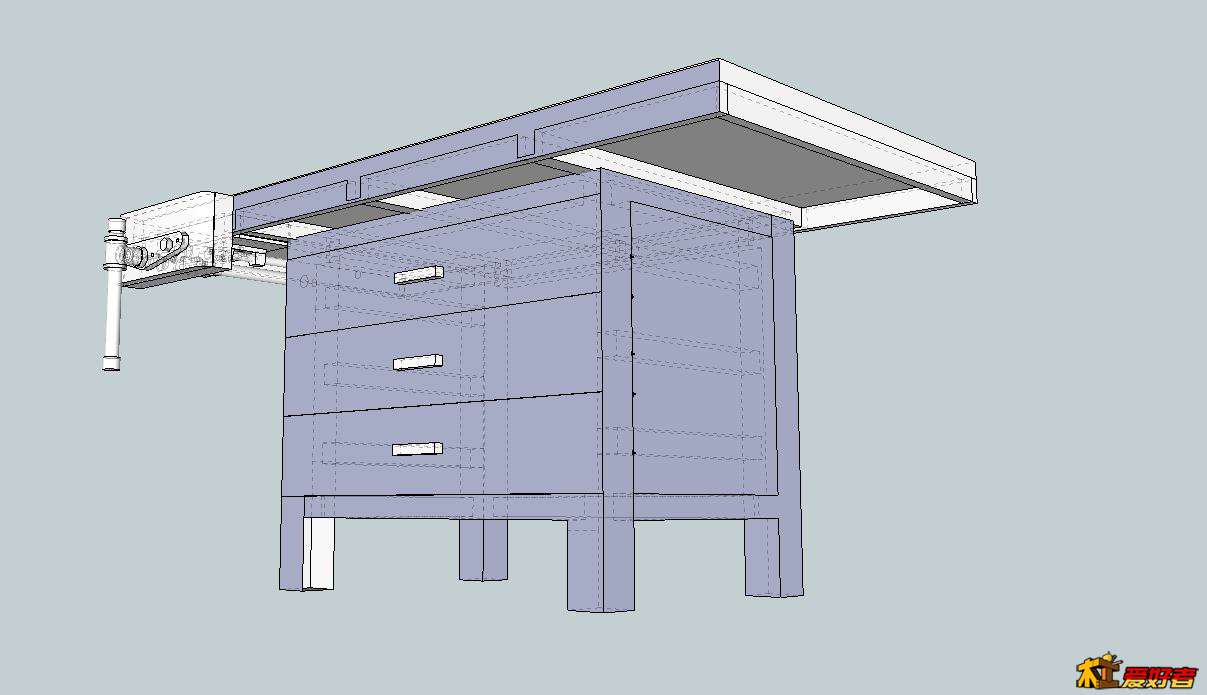

用草图大师设计的图纸，右侧还有一个桌钳，嫌麻烦就没有画上。
基本尺寸：桌面 1600×800×40 桌体：900×600×750

柯南jeep · 发表于 2013-12-5 11:39:18

本帖最后由柯南jeep 于 2013-12-5 23:42 编辑

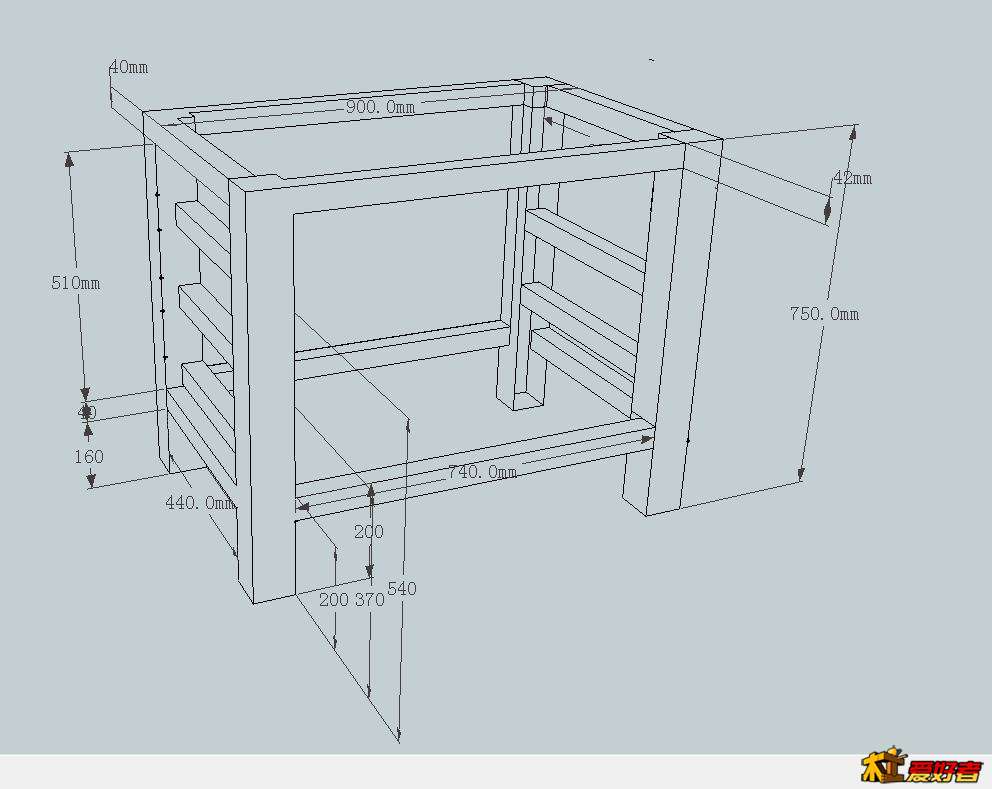

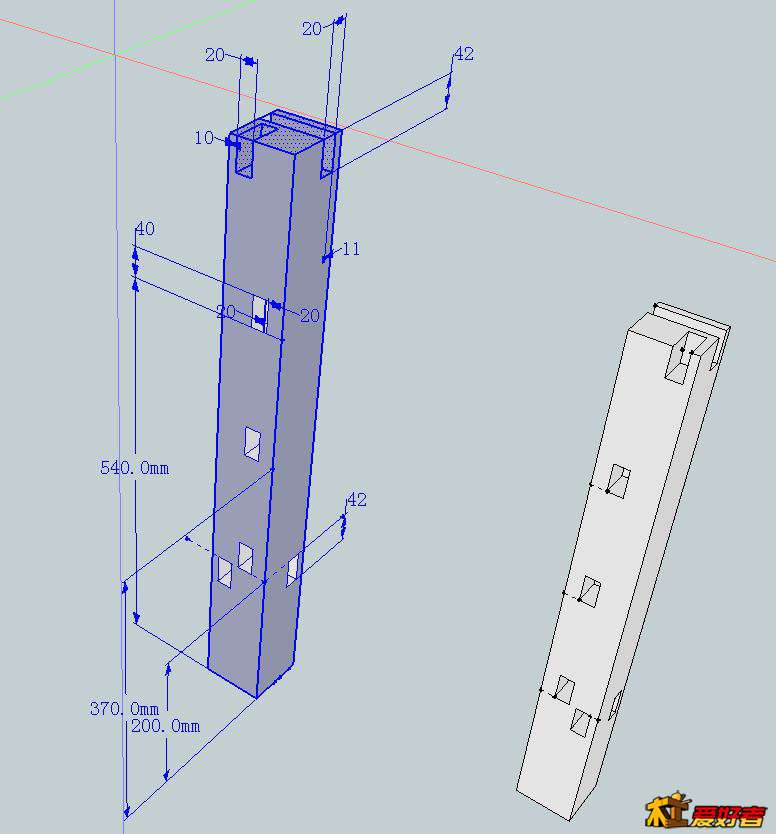

先做桌体框架，按照图纸尺寸开榫眼、锯榫头，特别注意四条腿的榫眼位置不是一样的，应该是对角线位置上两两对应。

准备16对M6*70的螺丝螺母，将上下共八条橫衬与主腿连接在一起，以加大连接强度，应付日后的凿、锯、刨、切等加工动作。

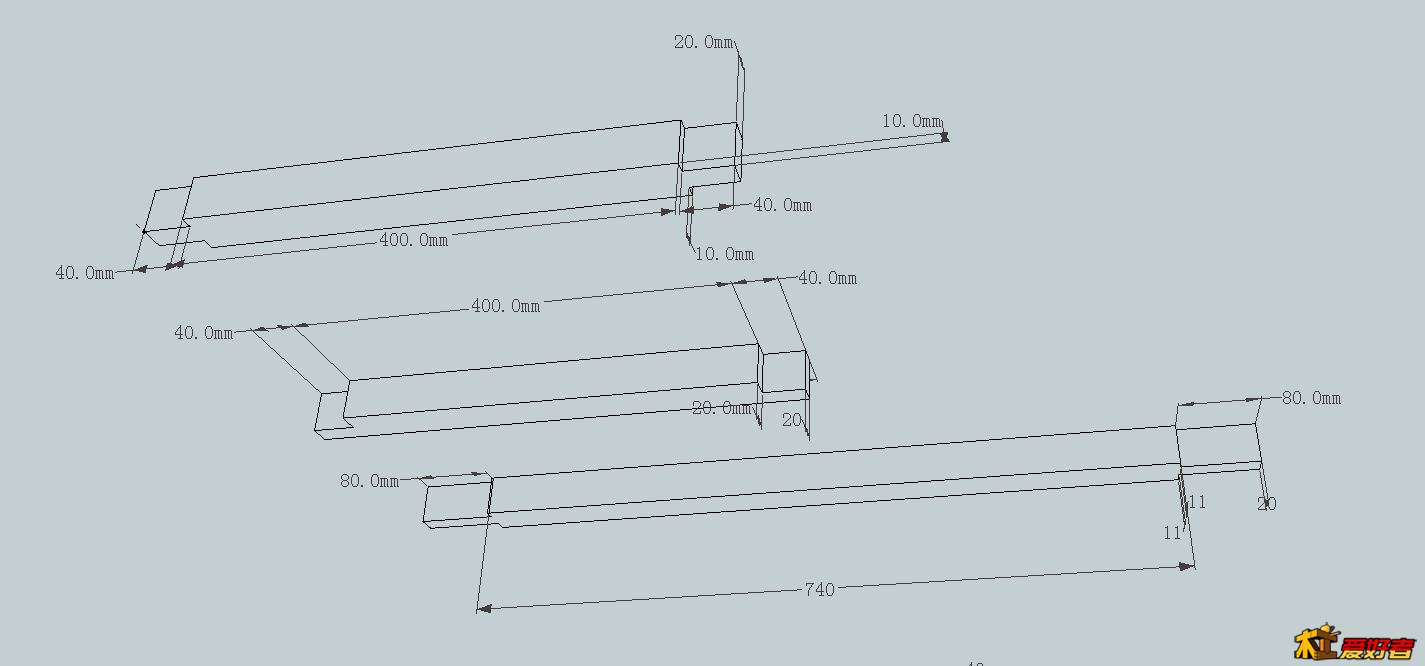

四条主要的橫衬都是开的双肩榫头，其余两侧的六条橫衬（装抽屉滑轨用）开的是单肩榫头。
