将是本月最热门的讨论贴-台钳

bsh2001

学习了。

jeff5631

谢谢豪爵125的图片。原来快速释放这么复杂啊，还是没看太懂，是否那个半园型的铁片就是关键？

子元

猛一看，险些雷倒，
$ F9 @1 ?1 ^/ W, C但一想我曾经对小姚的小诗点评，立马又回归自然．
% u0 G9 n8 @7 j8 p2 \- ]

豪爵125

第一张图是螺杆与半园螺母啮和（半圆铁片是固定作用）---链条被拉紧了！第二张是松开的，您仔细看，链条是不是松的？原理是半圆螺母是被固定在二个圆形导轨上，可以滑移，而螺杆是上下可动的（是双摇杆机构），当需要夹紧时，拉动链条（基本到位了）然后压下螺杆拧紧--ok！反之，则是快速松。
2 c! ]8 {% z7 I( f+ M其实，木工台钳也可以参考这个原理。
# {+ e: L! ]/ s个人认为DIY没有必要搞这样复杂，毕竟不是在批量加工零件（要求速度）。您认为呢?欢迎指正！

拖把

jeff5631

原帖由 豪爵125 于 2008-10-26 11:43 发表
第一张图是螺杆与半园螺母啮和（半圆铁片是固定作用）---链条被拉紧了！第二张是松开的，您仔细看，链条是不是松的？原理是半圆螺母是被固定在二个圆形导轨上，可以滑移，而螺杆是上下可动的（是双摇杆机构），当需要 ...

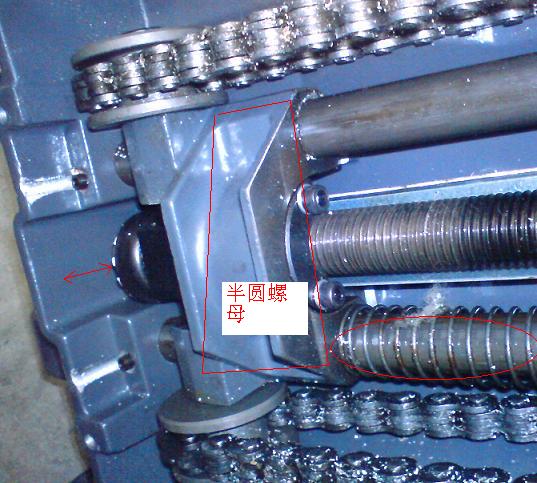

1 D. Z; n: @6 F9 m$ W, K3 X9 Q% K非常非常非常谢谢详细解答，大概明白了~~借用一下你的图片。螺杆是否按红色箭头方向上下移动？又是如何实现的呢？（另一摇杆控制？？）
圆形导轨上的弹簧难道是螺杆抬起后帮助快速释放的？

( d/ e* m# w+ z3 ~4 o[ 本帖最后由 jeff5631 于 2008-10-27 09:33 编辑 ]

sunscape

不好意思上次没仔细看，现在专心看豪爵的图解呢

豪爵125

您真的聪明啊！小子佩服！那天，我特意将带锯拆卸了看个究竟，才明白的，您光看照片就知道了！佩服！佩服！
5 g3 F& p9 P2 H( t) S- g螺杆是利用双摇杆原理，进行移动的（移动距离10mm，利用死角进行自锁。）螺杆通向外面的把手（控制上下---往下按或往上提（放松）。
圆形导轨上的弹簧是帮助链条复位的。
2 i5 A' o7 {( l% T, s( I5 |$ p其实要做快速台钳比这种更简单的，车床上的开合螺母的原理应用比这简单多了，而且易在台钳上应用----把台钳的螺母改成开合螺母就是快速台钳了！

gfshaoy

p2008xc

学习！！！做为刚刚有点小烧的小木友，希望在学习中能找到随手能做能用的夹持方法。。。。。毕竟大部分木友买一个类似的工作台或者做一个都是不现实的。。。。希望在学习中找到方便好用的DIY方式。。。

超级笨牛

不是专业木工。没必要兴师动众！

jeff5631

原帖由 豪爵125 于 2008-10-27 19:17 发表
& O3 a" r- ?& R您真的聪明啊！小子佩服！那天，我特意将带锯拆卸了看个究竟，才明白的，您光看照片就知道了！佩服！佩服！
8 d+ `% g5 m5 l螺杆是利用双摇杆原理，进行移动的（移动距离10mm，利用死角进行自锁。）螺杆通向外面的把手（控制上下-- ...

7 H  h# p. P* Q6 w/ _谢谢再次详细的讲解~！

zleixz

julianmatthews

这样的帖子一定要顶
             ----毛泽东

gthqxz

bu 不错我想做个角钢的木工工作台.应该更牢固 .
