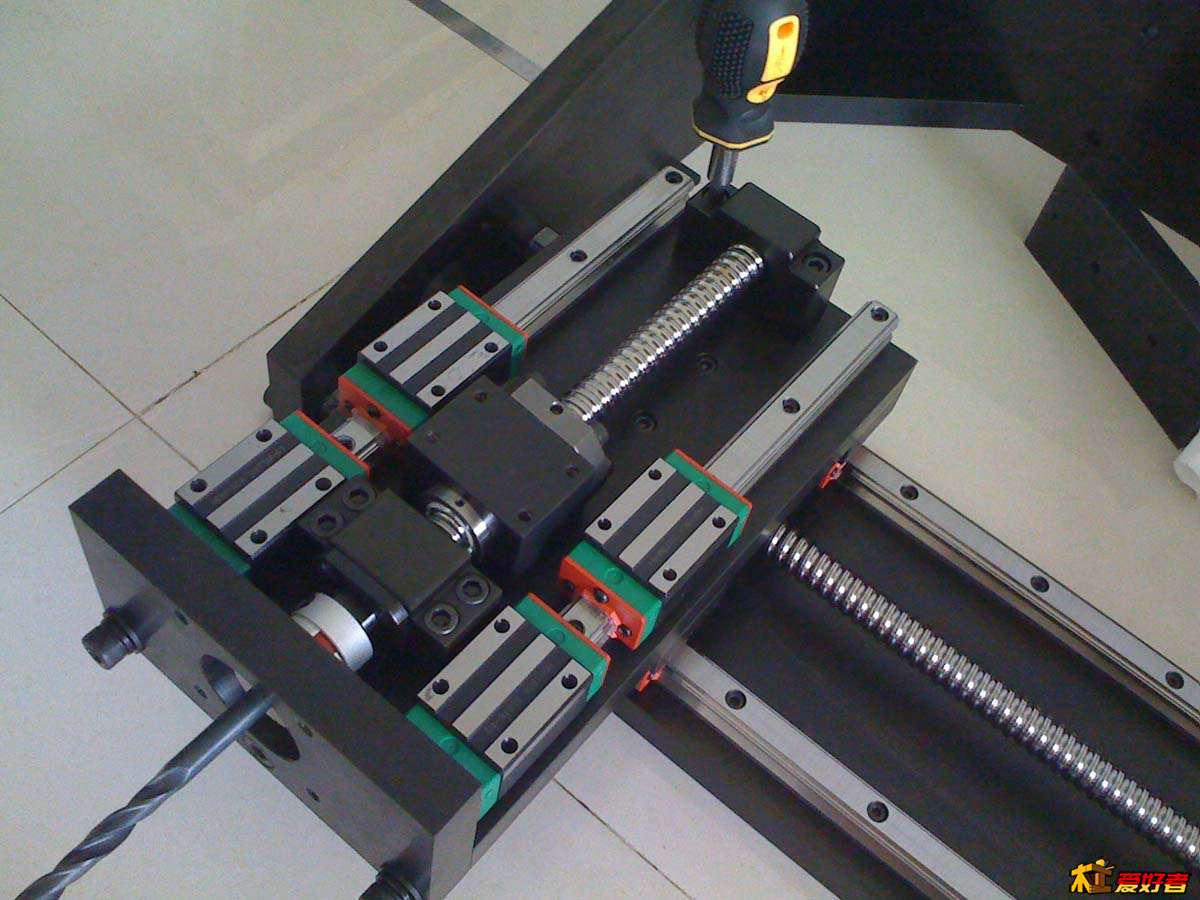

磨磨蹭蹭雕刻机又进步了一点

duanyz

楼主你的表打在电机的表面上，是想测试什么啊？

18108687

很是佩服

民嘉堂

联轴器来个大图看看，我的联轴器会松，造成X轴失步

zdkj

民嘉堂 发表于 2013-12-2 21:55
联轴器来个大图看看，我的联轴器会松，造成X轴失步

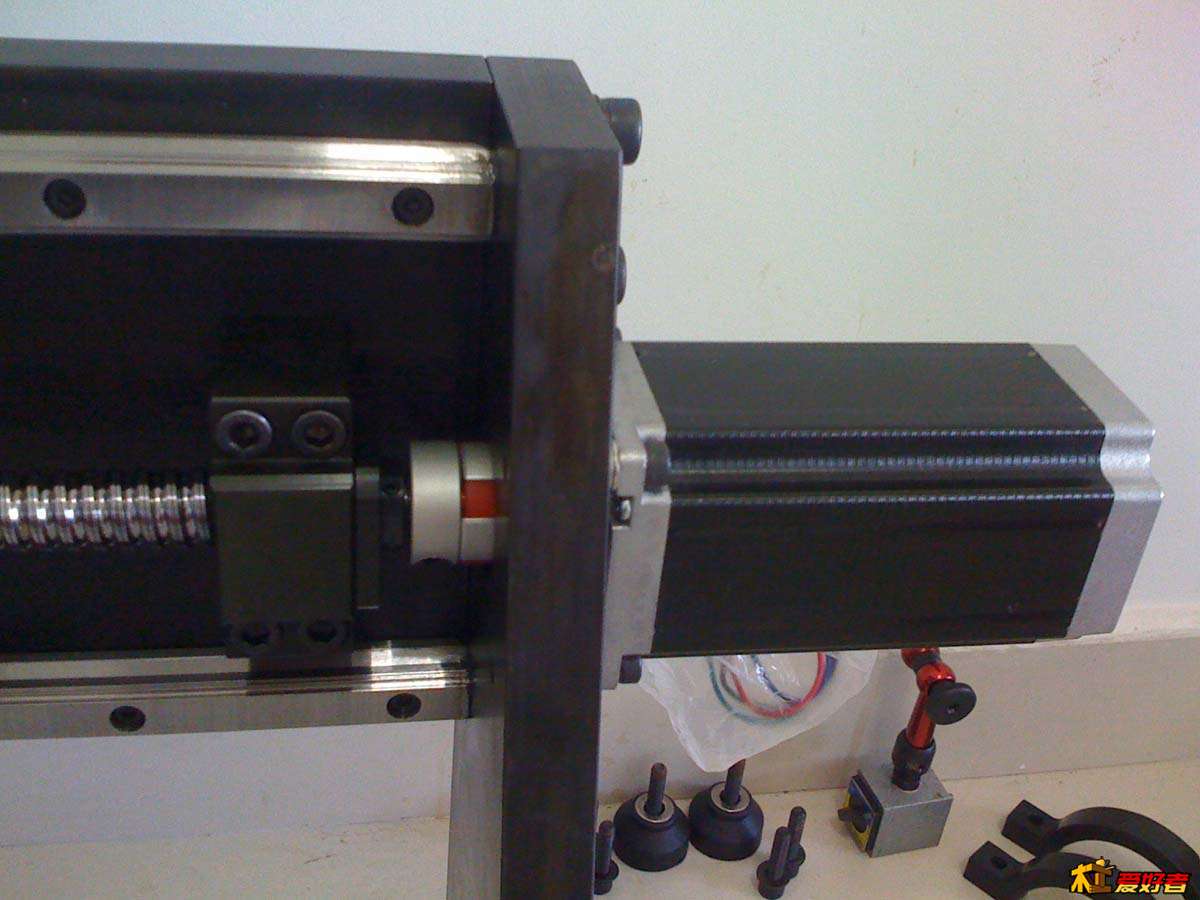

( v- I' W- i4 d3 G( R4 ^' |& Q% A" I没照单独大图，就是普通梅花联轴器，上紧比较用力，还不知使用中会不会松
& A' H( _3 E) L$ e! W* T6 w

- l) W8 k, j6 s8 G; s" B
' P. r/ F9 @  l/ c' a. w6 Y

民嘉堂

zdkj 发表于 2013-12-2 22:04
2 m+ n- k* w5 O# H/ K: e) p没照单独大图，就是普通梅花联轴器，上紧比较用力，还不知使用中会不会松

知道了，这种联轴器比较好，有缓冲，我小床子就是自制的这种

xiayu9213

强机，不是用来干木头的吧，用来干铁的吧

民嘉堂

民嘉堂 发表于 2013-12-2 22:10
知道了，这种联轴器比较好，有缓冲，我小床子就是自制的这种

以前不懂，买电控时一起买的联轴器，就是铝合金螺旋式的，新手时撞车经常的事，联轴器就断了，就在网上找了种联轴器的样式，自己加工的，十字型的联轴器有点象万向节的原理。
4 P# x$ c. g4 C6 A1 @9 k$ F

luoji188

~学习了！学习了！自己做~！

摄氏38度

好东西啊，等我有钱了，也弄一个

1634510833

zdkj

民嘉堂 发表于 2013-12-2 23:25
以前不懂，买电控时一起买的联轴器，就是铝合金螺旋式的，新手时撞车经常的事，联轴器就断了，就在网上找 ...

这么说来，螺旋那种联轴器对丝杆系统保护效果是很好的，撞车力量不小，一般57电机带05螺距丝杆，能产生200KG左右力量，撞车对丝杆系统精度损害比较大。
. l* E1 \& G! e* S  N
螺旋联轴器螺旋比较软，转停容易造成自身弹性回差，梅花联轴器选择硬的弹性体，自身回差相对要小些
, j$ z7 M+ S/ k5 F+ j

ying007

又见强贴。。。。

hnpyxf

真材实料，毫无水分！技术也高啊！

北竹

祝老兄成品朝日出来。

453372985

做好后再能演示一下就更好了。期待中！
