成品台锯加装倒装雕刻机

长乐

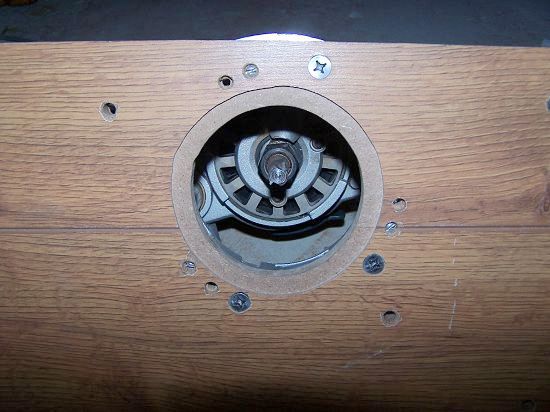

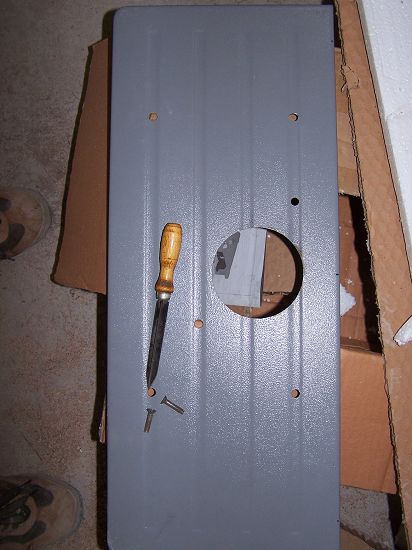

给面板钻孔，用平头8mm螺栓固定下面的复合地板，面板上冲有1mm深的凹槽，可以利用，钻孔就在凹槽上分布了



$ ]6 ~+ J" T- }& Z$ N

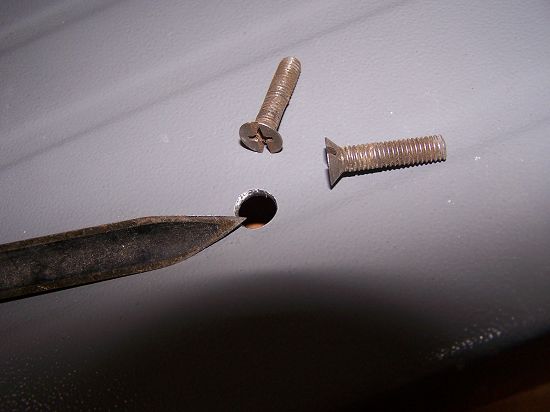

) l+ K) W7 T$ V! c钻完用三棱刮刀刮一下，再助平头螺栓下沉

piggybac

LZ强人也，等待更多图片。

老朱

又一从破坏到建设的过程。

长乐

有关DW618倒装的帖子，关于固定雕刻机的方法，我见到的都是直接拧透明底板上的3颗小螺钉，最多就是另外用木条，扁铁或快速夹辅助固定，我觉得都不好，自创了以下办法

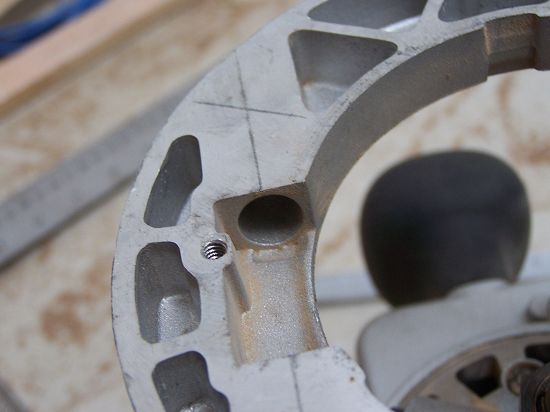

618铝合金底座上有两个导轨孔，导轨孔上头有3个6mm的螺丝孔，用来紧固导轨，我们买2手的，都没有导轨附件，所以基本上这两道孔就是摆设，不如利用这3个6mm螺丝孔，把它打通，从反面上螺栓，就比原来的办法稳当得多了。
& q1 P5 Y' W0 _; l

' W6 o. _5 D' U& T& w! {6 Y" j

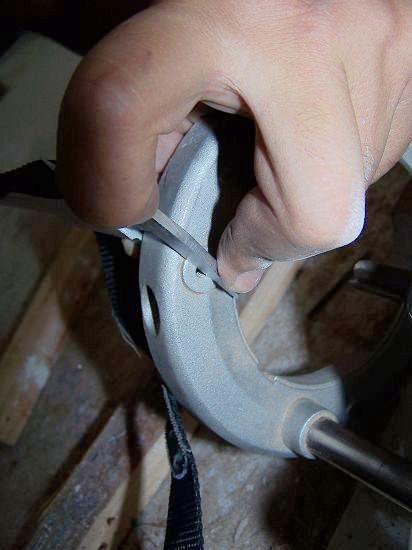

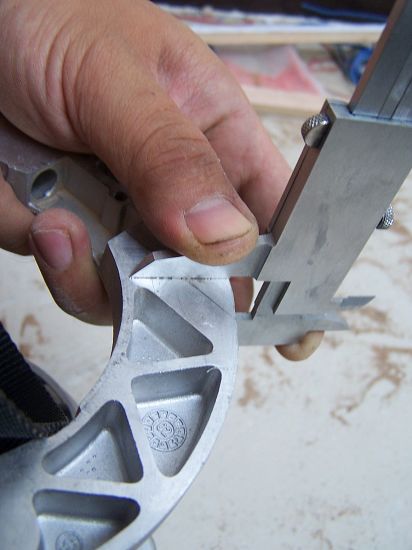

& ?1 o' E8 v+ ~2 s; y; K卡尺夹住其中一个孔

长乐

卡尺另一边，沿卡尺划线

, }8 b4 F0 V+ K/ x* U6 Z
0 m& j. x4 }! H, {

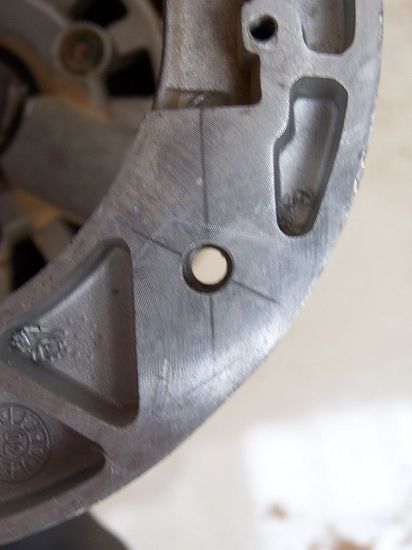

顺着导轨孔也划直线，两线交叉的地方，就是对面螺丝孔的位置
, p3 e7 \7 K. V) c  I8 ^) v
/ j3 x. ^+ O# Y; }  H

长乐

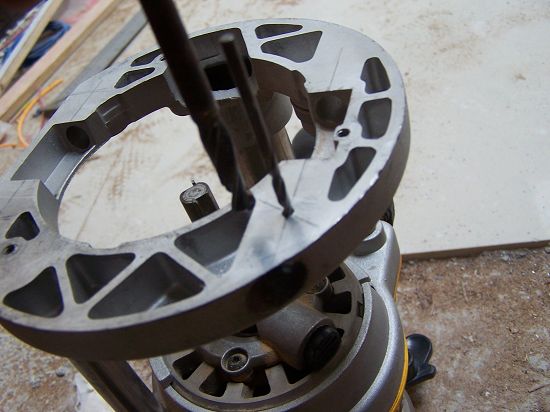

先用小钻开定位孔，再用6.5mm钻头开

1 j% \' l" J, j7 S- X
& Z  m) G. D! D9 j7 U- E* p) y
; X& y9 ^. ]$ ?
( [% Z0 M# j6 ^0 b开好了，还挺准滴～
. z  _4 r- y) B- i, P7 V" J

长乐

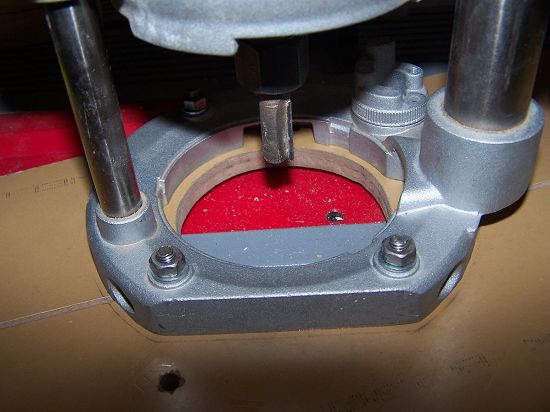

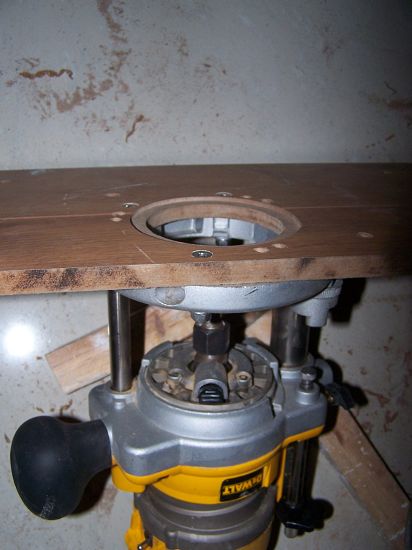

这是装好了的图
7 X2 Y- C5 r$ g; \3 {: l0 Q( H
7 P, s1 t0 s, P8 S

长乐

3个小小螺丝也拧上，有力出力，再小的力也是力啊
  ]! P" P" g% H8 l- C( ?9 M

; S0 O/ u* x( o  b& w! |2 F" l
: W( K1 y; R. j4 K
- Q; B4 _8 q; h6 }上面有3个空的小洞，是我钻错的，不碍事
9 o: I: W4 E9 N3 I$ d1 k' m; ~* ^
2 |6 o5 O" c/ M  v- l2 r* r; Z! r[ 本帖最后由 长乐 于 2008-10-23 10:54 编辑 ]

rourouhh

618倒装不加个升降装置，出刀量调节起来很麻烦

长乐

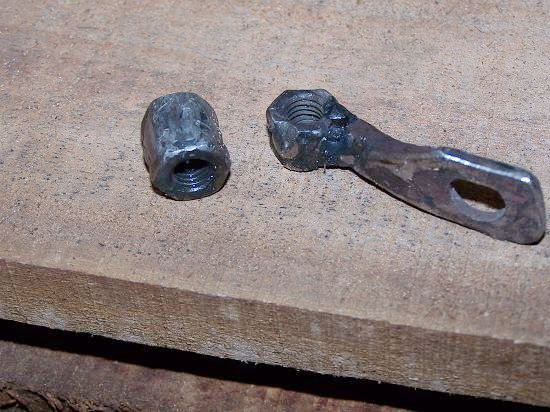

自己电焊，三个螺母焊起来。另外还焊两个螺母跟一片带圆洞的铁片，做成升降系统的配件。有关帖子看http://www.zuojiaju.com/viewthread.php?tid=23057和http://www.zuojiaju.com/viewthread.php?tid=9617&pid=64650&page=1&extra=#pid64650

8 o- E0 A5 n0 q0 _

长乐

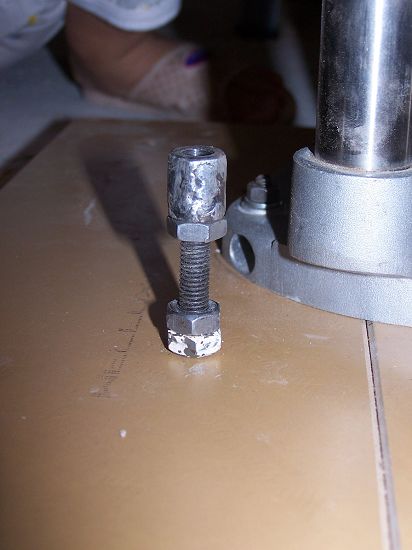

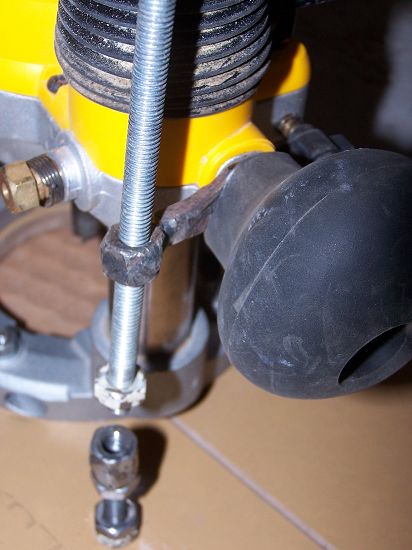

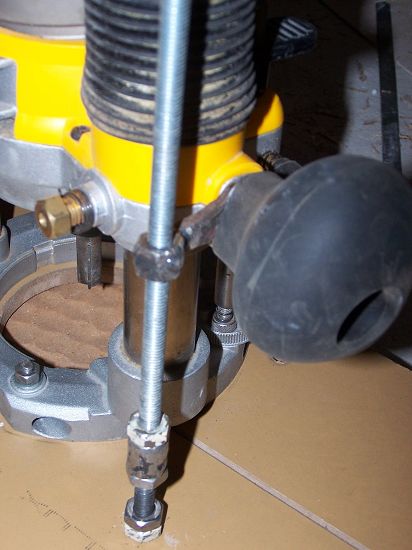

安装升降系统过程


( F: c% r. M! J# G0 ?+ T2 w

长乐

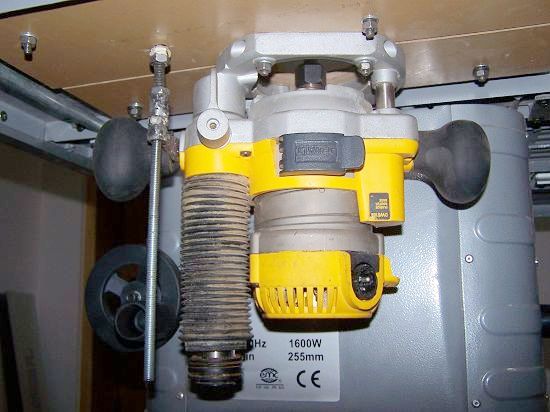

完成鸟～～觉得升降不够顺滑，可能是因为时间紧，一天就完成所有工作，没有仔细做，呵呵，得空再修改修改啦
9 ]  {9 C- P4 A% m/ R- \  V
7 ~1 L4 Y6 C, r
1 z: }8 T* [( q& V0 z. A

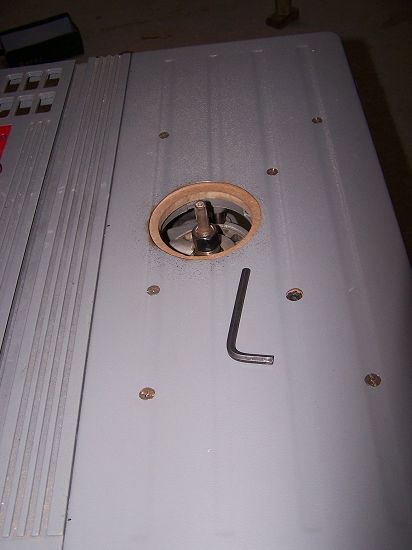

% \6 Z. l  \( l9 X' u  k面板上调节升降的内六角螺栓和扳手

: T, x  m) b0 Q( z4 \* z

长乐

小盖子还没有做呢

我这一辈子

台板铁皮那么薄,雕刻机开起来整个台子会不会乱抖?有没有开机试一下?

长乐

肯定有点抖啦，几百块钱的台锯，你能要求它稳如泰山吗？在可以接受的范围内就行了。:lol :lol
