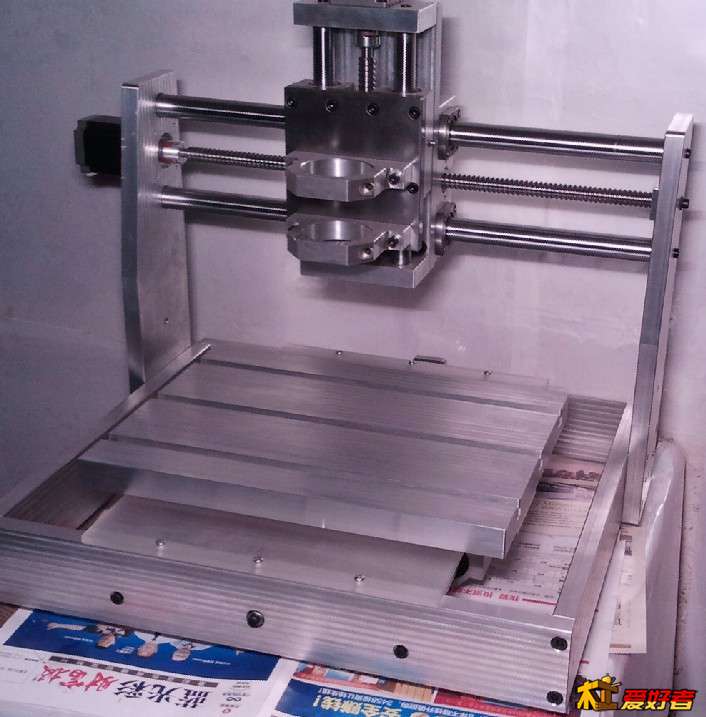

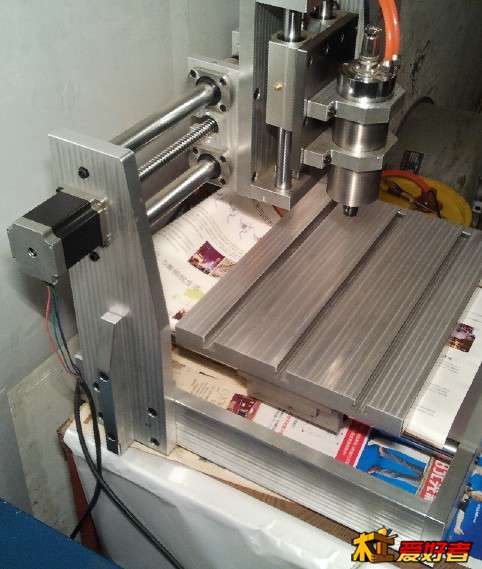

双面数铣倒角版20MM铝合金3040小雕

q1251542554 · 发表于 2013-11-26 18:13:21

X轴加个背板前面加上防尘就更帅了

t2930 · 发表于 2013-11-26 18:17:30

q1251542554 发表于 2013-11-26 18:13 ; o% U3 U4 T; P
X轴加个背板前面加上防尘就更帅了

工作台下面吗，已经加上了的搞了个磨砂版的亚克力8mm厚

花开吧 · 发表于 2013-11-26 18:19:05

我是来看楼主头像的

7795588 · 发表于 2013-11-26 19:00:23

你自己做的吗？能再做长一点吗？耐用否？有需要的话可以找你做不？

gbjs · 发表于 2013-11-26 19:46:25

很不错!不用线轨可惜了.

q1251542554 · 发表于 2013-11-26 20:11:58

gbjs 发表于 2013-11-26 19:46
% W) S( ]1 X% c3 s$ o/ [很不错!不用线轨可惜了.

用上线轨，这个机架可能就有点薄弱了，能买得起的朋友更少了

t2930 · 发表于 2013-11-26 21:32:55

gbjs 发表于 2013-11-26 19:46 + B) O% {' o/ _( A! [# N
很不错!不用线轨可惜了.

用线规的话，机身铝板厚度要30MM以上才好用

zdkj · 发表于 2013-11-26 22:49:33

1200元是铝板材材料费用？加工是自己做的？

qk628 · 发表于 2013-11-27 11:29:42

让我这入门半年的新手评一下： x轴的背后必须加的背板，没加！z轴的结构，没侧板，就几颗螺丝要承担十几二十斤的z轴扣件和主轴还有步进电机的高速运动，能坚持多久？框架的铣平只是对外观好看，虽说不算多余，但你不觉得有点喧宾夺主吗？这做工，该上方轨了，还要用光轴吗，还有，单边轴承的丝杆，先不说精度了，你觉得这样可以配的上这做工吗？。。。。。。。。。。哎。。。哎。。。。哎。。。这是你自己的图纸吗，不是的话，必须追究责任人。。。。浪费啊。。。。。人才啊......

t2930 · 发表于 2013-11-27 12:07:15

qk628 发表于 2013-11-27 11:29
: N- ?/ u" s4 i" _, @让我这入门半年的新手评一下： x轴的背后必须加的背板，没加！z轴的结构，没侧板，就几颗螺丝要承担十几二 ...

对于立柱用15MM的薄铝板的来说，背板一加神仙显灵了。铝排不铣面的话，你比较过平整度不，翘曲1MM都正常的很，这样的翘曲拼起来是啥感觉？Z轴没有侧板，但有20MM厚的大底板，比一般那两薄侧板牢固多了，

t2930 · 发表于 2013-11-27 12:26:07

板材厚度大一倍，抗弯强4倍，当然机身再强，也要丝杆导轨跟的上，这就牵扯一个平衡问题。那个背板原本准备有，装完机，感觉这个20MM厚的侧板，抗弯足够了，而且预留有侧面螺丝孔，

t2930 · 发表于 2013-11-27 12:30:46

本帖最后由 t2930 于 2013-11-27 15:11 编辑

X Y轴用的25MM光轴，比20MM光轴字面上只粗5MM，放在一起差距蛮大的，光轴本身也是抗弯里的来源，光轴两头都是线切割的，尺寸精确，所以跟侧板是顶死安装的。Z轴20MM光轴，也算比较粗的了，淘宝一般都用16MM的，

如果无法播放，请点击此处在新窗口打开

t2930 · 发表于 2013-11-30 23:43:34

本帖最后由 t2930 于 2013-12-1 11:06 编辑

侧板本来设计的有加强板，现在装上了 QQ图片20131201110554.jpg

akix · 发表于 2013-12-2 12:04:07

楼主这一套机架多少钱出售？

葱葱的爹 · 发表于 2014-5-11 13:03:54

看上去非常漂亮，
同问：楼主这一套机架多少钱出售？
