楼主: DW99

[其它] 镍镉充电电池初次充电的问题

[复制链接]
发表于 2006-10-31 11:55:35 | 显示全部楼层
这种充电器就没必要研究了。不要再等灯灭了。冲10小时左右拿来用。
 楼主| 发表于 2006-10-31 13:52:26 | 显示全部楼层
原帖由 peleepei 于 2006-10-31 02:55 发表
3 P: J$ i8 w& c. x1,我懒得画电子版的图. 我把画电路图的软件都删了,用手画纸上了
0 p2 T# j( |2 L$ L  S1 B6 F
0 B: C+ r& L, }& y( T2,3. 说得没错, 你怎么知道没启动充电? 至于LED,因为你充满了,它不会亮了. 至于为甚么没灭我没有仔细考虑还. 毛病不大,可以充电.
  U# v# ?4 f( m+ H3 g- d2 b- i; o$ @4 `8 o# Z7 v. `
4, 你量一 ...

( M2 o1 D! \) t# X4 O ) n' ~; r2 p# r! S
1、呵呵,我意思是,把画的图顺手拍个数码照片,就传上来了。& ]. Y. U% v; |+ T9 r( n% f& [

7 ~) C. m/ c1 A5 h2 h3 Z' H2、是你说的,电池一插上就行成充电回路的呀。* x/ o; t$ h  N

) B8 x2 [' i- J* l" t可能挑战版主“测电压决定是否充满电”的理论的新问题:
6 s9 l  A$ I3 f% ]. `5 g, W$ [( G/ I
# ?8 i+ P1 G, S" H- Y( r1、我刚量了电池的三个电极: 正极和负极之间的电压,完全等同于正极与那个中间极的电压!
; Y9 P' }$ V3 O- N. H: b 2 }. w/ z) M; r+ S
2、我于是打开电池包,发现那个中间极最多只能是从倒数第二个电池上引出的。当然这个仍然可行成三极之间电压差。但为什么测不出电压差(我用的是数字万用表)。

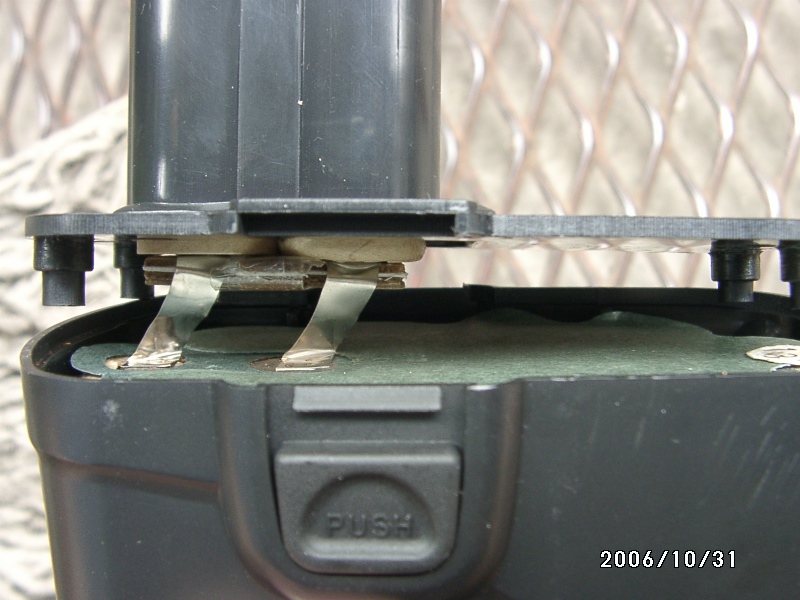

电池正负极来源

电池正负极来源
 楼主| 发表于 2006-10-31 13:55:32 | 显示全部楼层

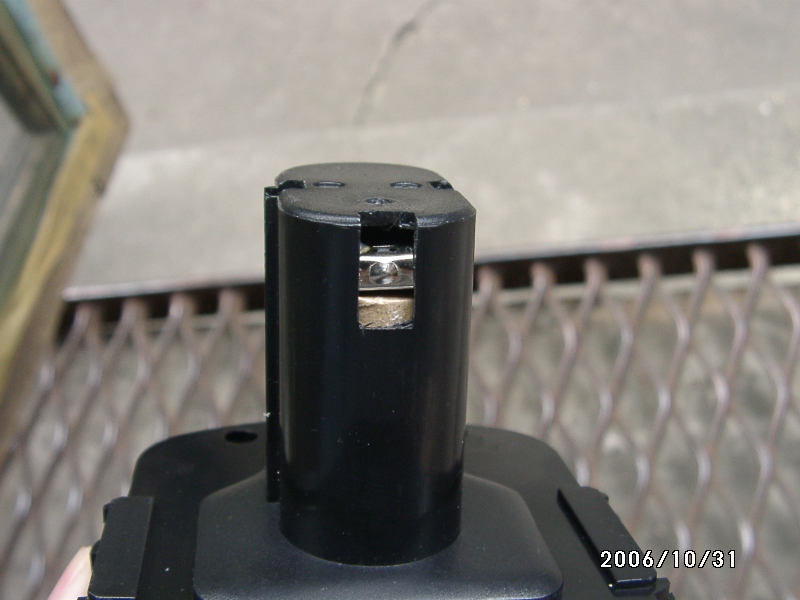

这张照片里,可以看出,电池的第三极,如果不就是电池组的负极,那就只能来自剩下的两节电池中的一节,以产生电压差。但注意,我测不出这起里在第三极与负极之间的码应该有1.2伏的电压。3 w, Z3 c8 P2 `/ v
8 ~3 z2 L1 k9 N2 N; a( z0 B
[ 本帖最后由 DW99 于 2006-11-1 01:58 编辑 ]
电池 2.JPG
 楼主| 发表于 2006-10-31 14:09:34 | 显示全部楼层
原帖由 yoso 于 2006-10-31 11:55 发表
5 M) R# X/ y* D1 u* I$ b! D- z这种充电器就没必要研究了。不要再等灯灭了。冲10小时左右拿来用。
& v, F, x" b! Q% z' f2 ]1 |

( b9 d# K+ B( q' i9 e6 I呵呵,这种研究应该看作是项轻松的娱乐兼社交活动(可惜没见其他说是EE专业的师父们参与与指教),没准还有益于推迟老年痴呆的来临呢……7 B1 k  i4 {( I
- D5 o6 u4 p. U( O* f
10小时显然太长时间了。根据说明书的指导,或根据500毫安vs.1700毫安的计算,3~5小时,才是适当的充电时间。
发表于 2006-10-31 15:55:51 | 显示全部楼层

回复 #18 DW99 的帖子

我说它接第13节是因为这样才合理. 如果接负极,那LED应该常亮才对.
 楼主| 发表于 2006-10-31 16:37:15 | 显示全部楼层
原帖由 peleepei 于 2006-10-31 15:55 发表
' q* F- H4 W5 S( f, Q; n' L我说它接第13节是因为这样才合理. 如果接负极,那LED应该常亮才对.

) r' n; e5 e9 [- {
  ~& q8 `/ C5 L8 |: K1、如照片所示,第三极只能是从第13、第14、或第15个电池的某个电极上引出的。但由于我测不到电压差,就只能认为:要么它是跟负极相连(但这毫无意义),要么它后面的电池内部短路(因此等于直接连在负极上。不过俺两个电池盒都出同一个毛病?)。# T( r7 Y: E: Q; M6 ?" k) V! j1 P
% Q0 I) h. C; L4 l1 {( @" K
2、第三极是负极性的,也就是说充电盒内那跟白线也是负的。因此,在没看到您图的情况下,估计您说白线是正的,是个笔误。
 楼主| 发表于 2006-10-31 17:38:35 | 显示全部楼层

再读说明书……

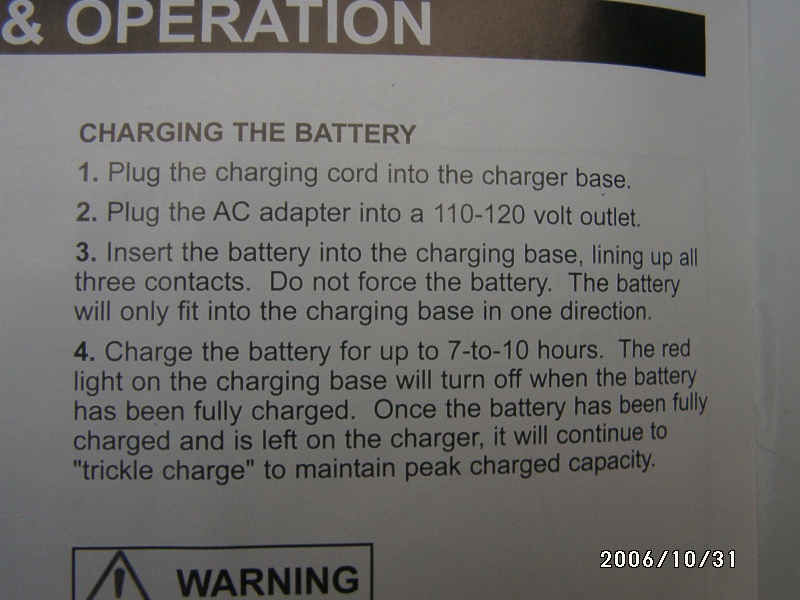

请看附图最后一句话。要么这个说明书跟实际配置的充电器没对上号,要么这个充电器确实会在电池充满电后,自动改变状态(不是停止,而是涓流慢充)!呵呵。
发表于 2006-10-31 22:56:25 | 显示全部楼层

回复 #22 DW99 的帖子

不反对这一点,因为继电器的电路我看不到,也没有时间仔细想,不过看目前的电路似乎有可能实现涓流的.
发表于 2006-10-31 22:58:47 | 显示全部楼层

回复 #21 DW99 的帖子

这个不对, 电池负极是0V, 这里不会有负压的,所以我估计3极是正有道理,只要它不是0就一定是正的.
 楼主| 发表于 2006-11-1 01:50:30 | 显示全部楼层

呵呵,看来只有再充几个周期……

咱们看来同意,这个充电器能够控制充电程度,或至少能够检测充电程度,而其控制的依据到底是什么,还难以确定。因为两个观察到的现象,尚待解释:
& `8 ]+ m- i8 j/ Y& n9 l" ?
" u) V( t7 v" y8 t0 A8 S2 x1、为什么LED24小时还没熄灭? 也许如果再等一分钟,它就会熄灭(虽然太长了,但毕竟可以说明监控电路在工作)?
& X: c+ w6 p) G" k, x) U) [
3 j6 k6 c/ w* ^  g! |. e7 K. b, t# r2、为什么电池正极与负极的电压始终等于正极与第三极的电压? 也许第三极的目的根本不是提供一个电压差?
5 T6 o& w: O" s4 z6 T0 s! |$ z" R% C9 d6 X7 y6 S7 k4 S! U
另,我说第三极是负的,是从从万用表的极性或者电池上标注的极性上来说的。
& k) Q$ V" E1 B, x$ x% I
0 H9 z6 V" D8 P5 K. V9 G* S( `看来,除非某位对这类充电电路很熟悉的高手出来指点迷津,咱们只有等我再给电池充几次电,或许可以找到答案。
$ S" o+ ?7 R+ e; X. v4 e. |
4 ]  j0 J- _" U& a# M$ ?[ 本帖最后由 DW99 于 2006-11-1 01:53 编辑 ]
 楼主| 发表于 2006-11-1 02:04:00 | 显示全部楼层
原帖由 peleepei 于 2006-10-31 22:58 发表8 v* C, m6 t5 E8 D. F' z. |
这个不对, 电池负极是0V, 这里不会有负压的,所以我估计3极是正有道理,只要它不是0就一定是正的.
. e! w' a% _/ c3 P1 r% E, r/ B

" y# B; x0 N" x- B电池组负极是0V,是它相对于电池组中任何电池的正极而言的。而相对于电池组的正极,当你在任何两个电池之间选一个极,它都只会是一个0电位的负极。
发表于 2006-11-1 11:06:52 | 显示全部楼层
你实际测一下充电电流看看,不要盲目相信说明书。
 楼主| 发表于 2006-11-1 14:08:27 | 显示全部楼层
原帖由 yoso 于 2006-11-1 11:06 发表
9 i; ~; ]4 U9 c) q9 l7 L你实际测一下充电电流看看,不要盲目相信说明书。

' q  Q3 R6 j' l' l0 O# y% _& u  G
俺还是懒了一点。因为要测充电电流,必须动用电烙铁,断开充电座里的连线、焊上临时引线,以便于与电流表串接。而且要知道那第三极使干嘛的,还得能同时检测那个极的电流和电压……
8 j8 T" k; p; c  c+ X! x$ V; m( G4 N- c4 R
……老早想做的另一件事,也因为懒而没做:改造一个插座,使万用表能随时串接入回路。一旦这个插座改造好了,就可以随时测很多电器的工作电流……这比便宜的钳型电流表应该更准确,而且可以较长时间的观察电流的变化。/ m# I+ h2 F3 l) V
) G( s, v8 g! @5 y8 i
呼吁一下: 各位EE专业的师傅,谁来研究一下咱这case?如果觉得太简单了, 您一句话就启蒙了一帮人,算是慈善事业吧!要是觉得头疼,您就勇于面临挑战,同时反省一下自己当年的学习态度或我国高等教育的问题吧!呵呵3 l4 g& L! j# r9 R; z
6 e2 J  b3 M/ V3 U! H
:lol:lol:lol:lol  y& l: a9 q+ L7 Z$ X& I( M6 k) P7 h

) N$ C. q2 U9 s+ u8 p6 c" v; mP.S. 突然发现俺荣升木工了!自己热烈祝贺一番!……不好意思,一样木匠活儿还没做呢,做了个嘴皮子木工师傅(嘿嘿,倒是蛮符合当前潮流)。
4 e. {, x/ S# z2 V1 b2 Z/ r9 g! ~) J) E/ `2 t8 f- M% z* q
[ 本帖最后由 DW99 于 2006-11-1 14:17 编辑 ]
