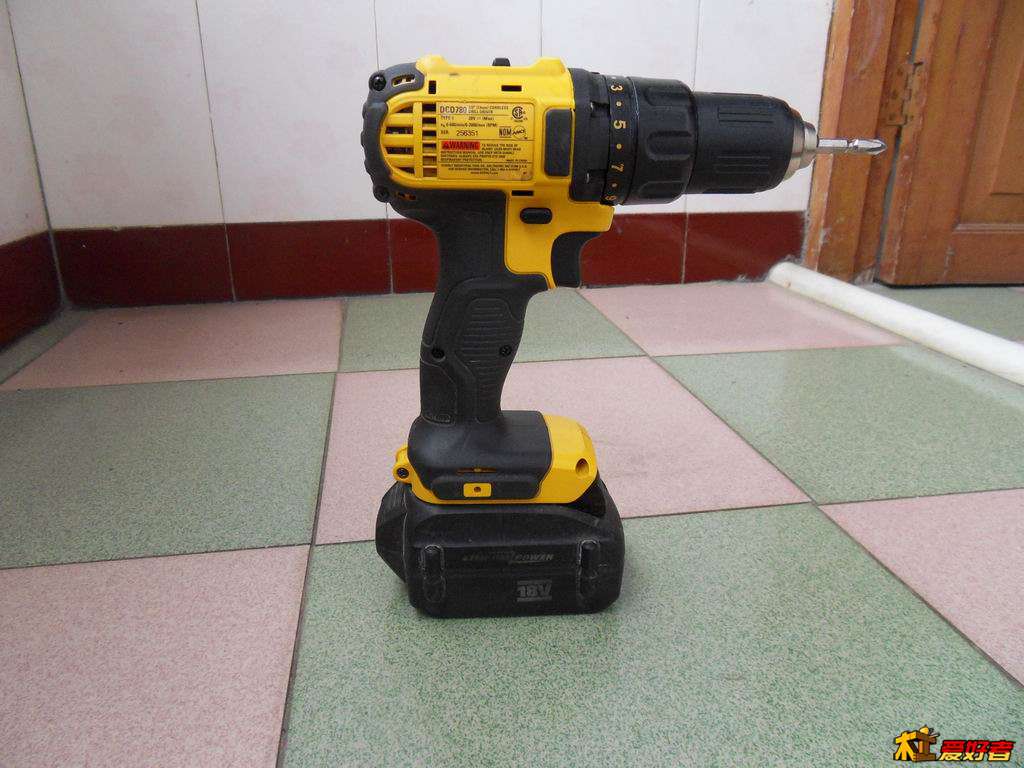

工具杂交锂电改口之 得伟DCD780改造

yujiexuan

大工程啊，心思巧妙，制作精良，值得推广，但愿780别涨价

中大哥伦比亚123

这改没多少意义。

虎虎虎0537

牛人.  学不了，佩服

xie74007

我曝下光啦！新的妙达双速锂电钻的钻身（冇电池和充电器）都只是卖120元！新机来咖！点都好过那些鸡婆机

重山

强人，不得不佩服

webid

求电池连接。。。。。。。。。。。。。。。。。。。。正缺电池

《博》

lf00516 发表于 2013-11-22 06:05
- ?/ C* F9 M2 B# j( D, w曾经看见使用汽车12V电瓶的手电批，电力充足，汽车电瓶安装在一个小板车里，输出有过流保护开关。

很简单

wfzhangzy

其实楼主不用这么复杂。我前几天也刚买了二手得伟DCD780,当时祼机价160元，另买了一个空电池合35元，又从其他店铺买了5节1500mah的18650三洋动力锂电，准备自己diy锂电池。但收到货后，将5节18650串联点焊好后，接DCD780的正、负极，也是无法启动。后看了楼主的“有得伟 20V 锂电池的朋友 帮一下忙。”这个帖子，才知道原来只接正、负极是不行的，其他触点也需接入才行，但是这个帖子上也没有明确详细的答案。后来又花100元网购了一个1300mah的得伟20v锂电池，买回来测了一下各触点的电阻、电压，基本上弄明白了如何接线，并且经过测试已经能够使锂电钻运转。以下是说明：

得伟电池盒的各接点

得伟电池盒的各接点（引用自楼主）

5节18650串联，红线接上图中的“+”，黄线一端通过10k电阻接电池正极，另一端接上图中的"1"处，白线接“3”处，黑线接上图中的“—”。

2 C7 \$ M. P* L我的得伟DCD780，成色还可以，黄色电池合为35元的空合；黑色电池合为1300mah的得伟锂电池。
下一步还需要将18650安装进黄色电池合，另外要焊接上5s平衡头,一是可以用B6充电器充电，二是可以安装锂电低压报警BB响，以防使用时过放。
% p( [) ?- O6 p

wkgxy1

佩服，佩服！

凤凰木匠

wfzhangzy 发表于 2013-11-22 21:10
其实楼主不用这么复杂。我前几天也刚买了二手得伟DCD780,当时祼机价160元，另买了一个空电池合35元，又从其 ...

兄弟  你太牛了。我需要的就是这个数据。不过我还是想改装机器 ，用威克士的电池，最难解决的就是那跟白线
* D, K$ _2 r# _" l* D* N。哦对了 你不用低压报警。过放保护在机器里，会自动启动的
. x' J+ J8 x7 ?) H" X4 n2 e1 ?】
6 T# n, U5 ?& |+ u- k

鸿兴红木

看我改的

外壳没有破坏

" w& L% I1 v9 }1 R+ S: {& [7 |

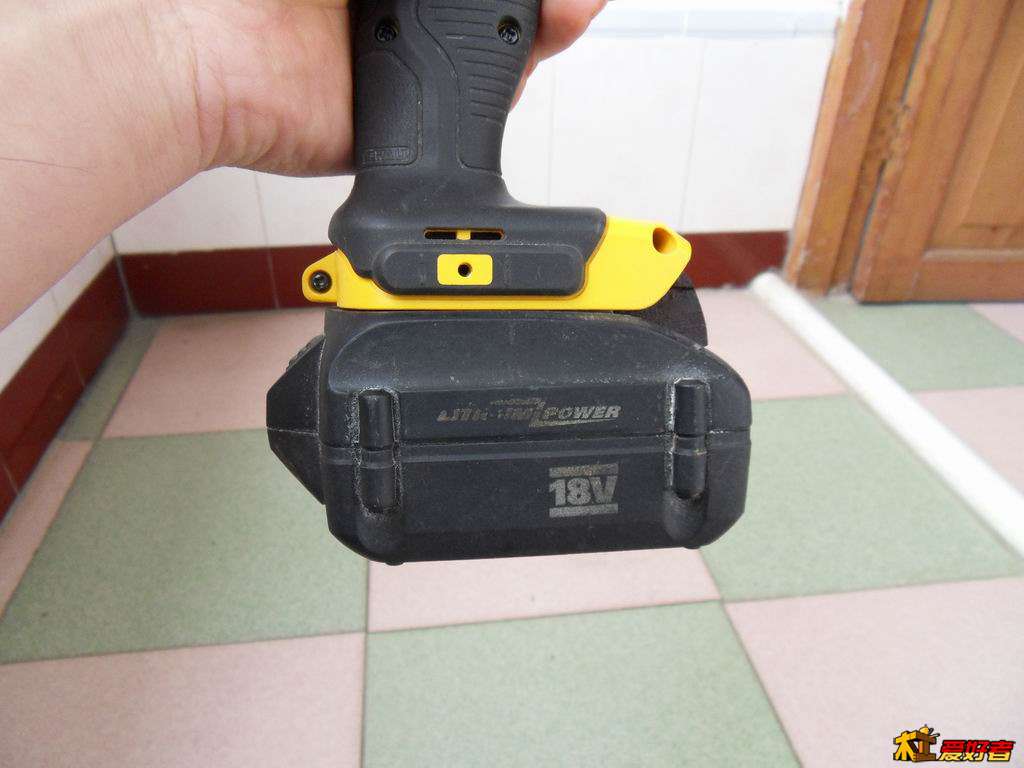

WORX的电池

) r3 _+ r, n7 o5 R" ^+ k
4 g) q! s9 b% b. n) ]

黄线热缩管里面是一个7V稳压管

鸿兴红木

热缩管里面是一个7V稳压管，负极接红线，电池低于15V保护

凤凰木匠

鸿兴红木 发表于 2013-11-23 13:33
热缩管里面是一个7V稳压管，负极接红线，电池低于15V保护

高手啊 ，不是很明白，可以详细指点下吗。307812970 锂电改装群 欢迎你来指导
, Z/ F9 b* z* V+ h6 g: R

鸿兴红木

凤凰木匠 发表于 2013-11-23 14:12
高手啊 ，不是很明白，可以详细指点下吗。307812970 锂电改装群 欢迎你来指导

/ x  k* [- b  p8 S. S4 r! |我也没有得伟的原装电池，是看到了你另一个帖子里8楼的数据改装成功的
' Y5 ]0 w/ P0 J* y* o热敏电阻得伟的应该是接在正极的，而威克士的电池是接在负极的，所以就在电钻的正极和温度引脚间接一个10K左右的电阻代替，另一个电压检测得伟电池输出的是12V左右，威克士电池上也没有这个电压，只能在正极上接一个7V左右的稳压管降压得到，
3 g9 L6 r% M) u0 r; r" M我这样改还能用原来的保护板和开关，保护板的过放保护还有用，我试过电池放到15V电钻就不转了
' w4 A8 j' K) t% l

鸿兴红木

wfzhangzy 发表于 2013-11-22 21:10
其实楼主不用这么复杂。我前几天也刚买了二手得伟DCD780,当时祼机价160元，另买了一个空电池合35元，又从其 ...

得伟电池35元只能买一个空壳，而威克士一个完整的5芯电池都不用那么贵，所以我也和LZ一样选择改装
