头脑发热！也D了台雕刻机

lshengqing

本来拍了很多没上漆之前的照片的，但是用了两张不同的内存卡拍，拍出的相片编号重复了，然后剪切同一目录覆盖了，只剩下部分

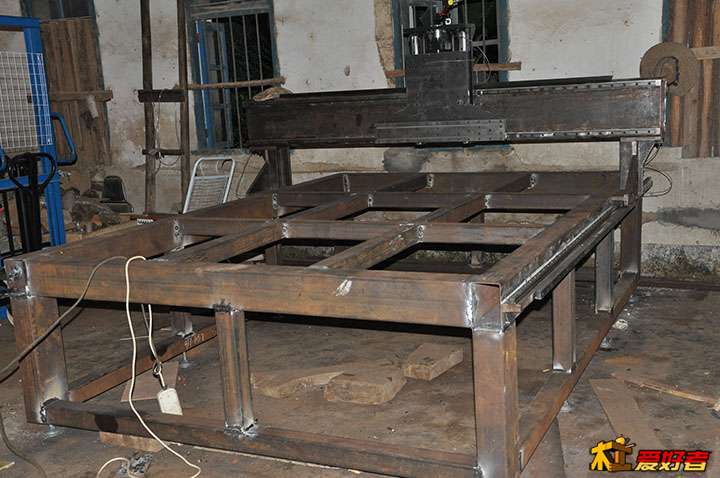

0 J8 K1 e1 ]& H3 r1 x机架
! @. X) i- G9 x5 v  @+ x
3 ?& h' @2 I' T! k# p7 I

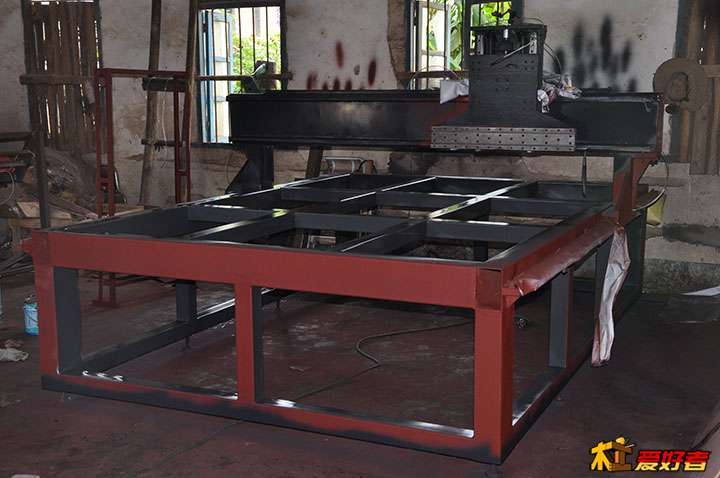

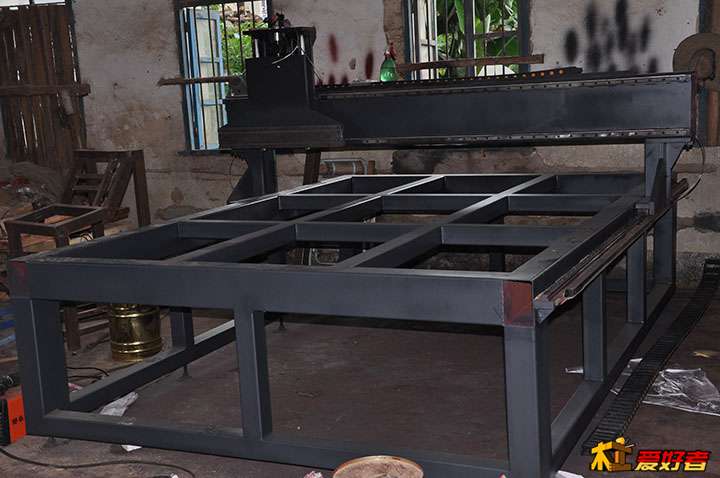

% W- Z  Y) {) S4 ]5 z0 p2 v上底漆
: R4 t* e8 ~/ D$ g5 i+ P

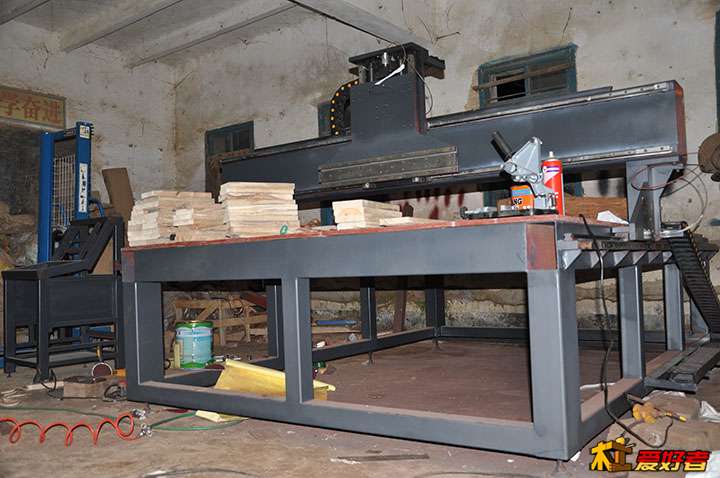

面漆

: g$ E, j# F1 }6 w3 V( c
& C4 v- k  q6 h/ C. v& B+ }9 |% [
/ L2 O0 e% q+ k5 \



5 D( m8 X% z$ b

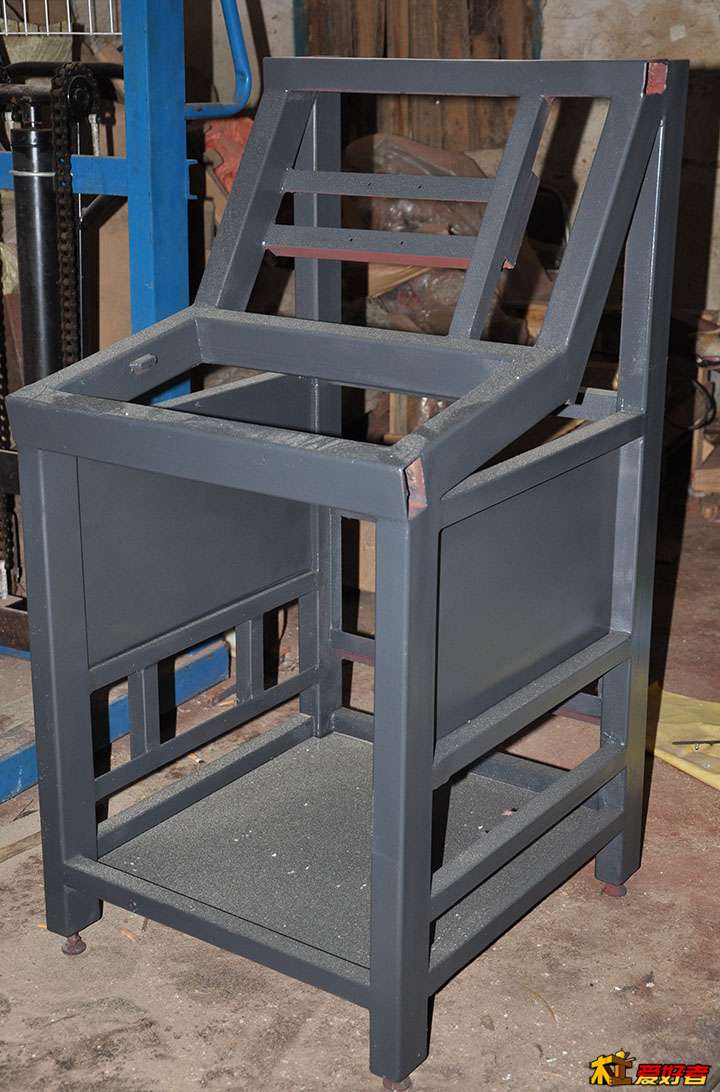

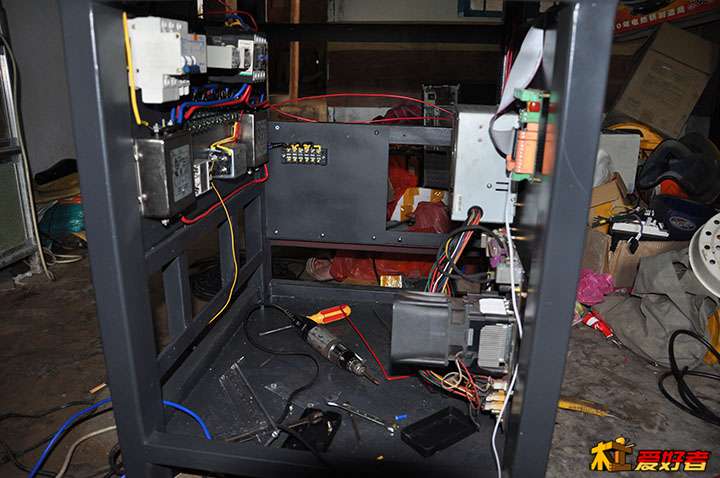

7 v1 j# o: _5 s& _6 M- ^: f* ~, s 这个上位机的焊接时的照片全没了
( K& c8 C' [. i9 {
* H* L1 \. n1 Z
- a1 i7 y6 d# S5 k) M8 `' C" B* J

lshengqing

woodmill 发表于 2013-11-21 11:19
y轴单驱动，还是双驱动啊，给个图，欣赏一下啊。

你没看前面的文字，是双Y的

6259369

伺服什么价格哦
+ ~' L  u) b1 ^  T

木色揽香

好厉害啊。特别佩服diy机器的人。

浩翔精雕

我一个机械出生的人都问你而自豪

huian88

很佩服楼主的专业精神，谢谢分享，请问齿排的减速电机用啥型号的减速电机？什么牌子？减速比例是几比几？

woodmill

真好啊，能给说说伺服系统吗，见笑这个真是不了解啊。
. s" O/ N3 t3 x( X: {

lshengqing

woodmill 发表于 2013-11-23 19:45
真好啊，能给说说伺服系统吗，见笑这个真是不了解啊。

伺服和步进的作用差不多，只是伺服是半闭环控制，就是说不会出现丢步现象，即使都是丢了也会报警，而步进如果错了就继续错下去。还有就是力矩不一样，步进转速越高，扭力越小，而伺服是恒矩的，就是说1-3000转都是差不多相同扭力，再有就是伺服声音很静，不会像步进那样发出吱吱喳喳的响声。当然价格相差好远了。其实你可以百度一下就全明白了

雕刻之路

强者啊！中国人的志气

W流浪猫

真牛太厉害，很好必须顶一下。

mfq1974

好家伙，够大的，遗憾的是图不全

njziyu

牛人啊，不得不服。。。

woodmill

这么高的龙门，要是配个旋转轴，就漂亮了。哈哈
) s5 ~& g5 Y( A% K! H
$ a4 {$ y  C% O* B5 K! ?" W9 q

平常心平常心

堪称DIY达人啊

554339266

Chihuo2098 发表于 2013-11-20 18:37
大家伙啊

* I4 ~+ F, o+ w9 H1 E, j& e你家工吗
