自制曲线锯靠山的新尝试

yyjjww · 发表于 2011-3-15 12:00:18

时隔2年半，回头看自己的帖子，比较好笑。这种靠山根本解决不了锯条下端跑偏。

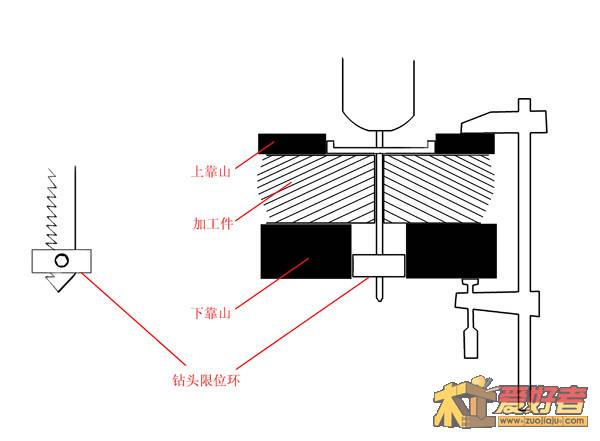

看了很多帖子，知道关键能否解决锯条下端的定位？解决的方法要兼顾低成本、又方便、又相对可靠。想到一招，是否可以用钻头限位环卡住锯条的下端呢？方案如下图：

示意图

这个方案的好处：限位环使得下靠山不会碰到锯片，一般硬度的木料就可以做靠山。限位环拆卸方便，不损坏锯片。
注意：限位环与加工件之间的距离要始终大于锯条上下的行程。
进一步改进：下靠山完全可以固定在工作台上，上靠山设法与下靠山垂直对准（这样的定位相信木友的办法太多了吧）。这样一来曲线锯就成了可以移动的带锯了。
此方案目前还仅仅停留在脑子里，尚未得到实际验证。有点担心的是：限位环与下靠山之间的摩擦会不会造成什么后果。

qf8901 · 发表于 2011-3-15 13:57:22

严格说来，直线也是曲线的一种，所以曲线锯肯定能锯直线！

qf8901 · 发表于 2011-3-15 13:58:15

回复俺是个老实人的帖子

我的圆锯不用改就跑曲线！

2ti · 发表于 2011-3-15 16:45:47

请教下，手持电圆锯能精确的锯直线吗？

行天涯 · 发表于 2011-3-15 16:54:34

不如做点东西出来实际

机械神童 · 发表于 2011-3-15 18:23:40

俺是个老实人发表于 2008-10-13 23:31
# z+ \' h! T& m e) @8 u有创新的思路。不过曲线锯的思路应该是怎样锯出完美的曲线，为什么总要它干直线的活。如果有人能改造圆锯来 ...

如果是锯半径4米五米弧度曲线，10寸的电圆锯还是可以滴，相对于工件的尺寸而言，就好比这个曲线锯，如果用这个锯半径R1毫米的圆弧也一样搞不出来，呵呵。都是相对的。

lfenghe · 发表于 2011-3-16 16:15:17

支持楼主，继续关注

411878263 · 发表于 2011-4-1 13:02:28

小弟想买一台曲线锯，前辈可否指点一二。

411878263 · 发表于 2011-4-1 13:05:48

小弟想买一台曲线锯。前辈可否指点一二。

wo921 · 发表于 2011-4-6 13:23:04

服务器的轨道，有才

teesta · 发表于 2011-4-6 15:36:24

那你咋固定导轨尼？

guan123123 · 发表于 2011-4-6 22:57:40

曲线锯锯不直不是靠山不靠山的问题，而是本身锯的底座跟锯片不平衡，就算是用靠山也会跑偏。要想锯直，先要把锯调好了。不然也是白费。

make4230 · 发表于 2011-4-8 23:41:31

我也觉得倒装好。但是加长的曲线锯条为什么没有掰齿的，全是磨齿。

qty0118 · 发表于 2011-4-9 01:12:24

灰常灰常厉害。
