求助：dw618磁环断裂，无法调速了，怎么办？

saoren

不知道滑板闪光轮里的磁环可以代替不，改天尝试！

和尚爱潘婷

原帖由 长乐 于 2008-10-11 12:34 发表
5 w  H7 g! e- G. v! u我也要拆开我的618检查一下了，
和尚，如何加固这个磁环，避免以后万一脱落断裂呢？

我用的是AB胶粘合，上胶前一定去除油脂（我用威猛先生去油渍 ）环下面的平面和转子的换向器端面粘合（加大粘接面积，使粘接更可靠）环内孔面与转子轴粘接。

[ 本帖最后由 和尚爱潘婷 于 2008-10-11 15:21 编辑 ]

和尚爱潘婷

原帖由 boyonet 于 2008-10-11 13:08 发表
# y, G$ w6 F8 T: @+ n9 G
% j4 C2 ^* p. o* y  D

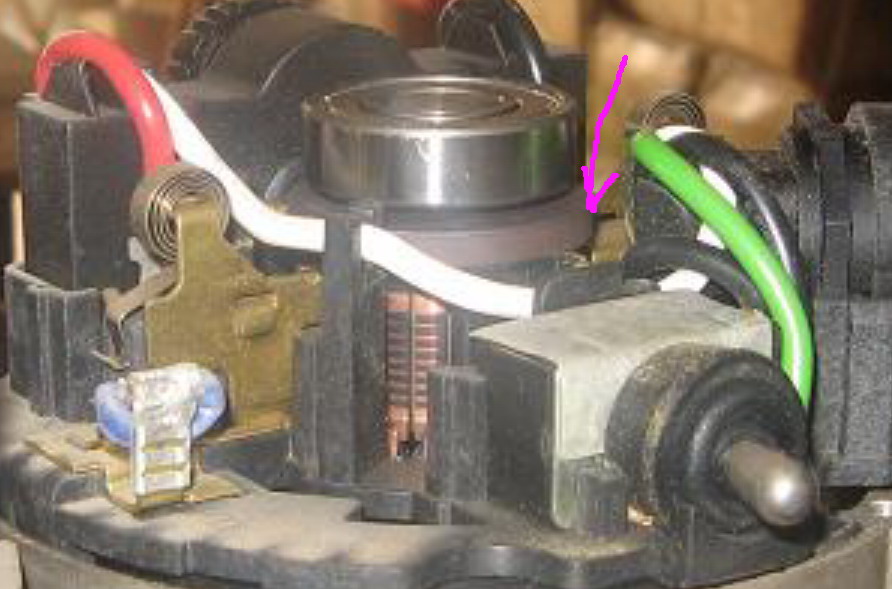

+ [. P7 g8 J8 N! k可是这个磁环的位置中心部位到现在还剩下一个类似轴承的环，如果磁环是跟着轴承转动的，要这个环干嘛用呢？想不通原理，而且，看不到有调速的其他部件？除了这个磁环，线路上也是直接下去走换向器了的。那个所谓 ...

类似轴承的环－－－不是轴承。是加强筋！

boyonet

你帖子上说用软磁材料填充，是什么材料？我这个环断成3段，而且一半被磨出深深的槽，但用软磁材料填上，应该也是行得通的吧？

和尚爱潘婷

原帖由 boyonet 于 2008-10-11 16:53 发表
你帖子上说用软磁材料填充，是什么材料？我这个环断成3段，而且一半被磨出深深的槽，但用软磁材料填上，应该也是行得通的吧？

这些磁体都称作软磁，你那个修整拼接粘合后都有损失的，损失的部分自己找个软磁用刀裁剪，然后把空隙用胶填充！应该可以只要不损失很多，那个凹槽不用填充！

涡轮发动机

长乐

原帖由 和尚爱潘婷 于 2008-10-11 15:20 发表
我用的是AB胶粘合，上胶前一定去除油脂（我用威猛先生去油渍" />" /> ）环下面的平面和转子的换向器端面粘合（加大粘接面积，使粘接更可靠）环内孔面与转子轴粘接。60311

谢谢和尚！只是不知道威猛先生是何物，是一种洗洁剂吗？

boyonet

在哪里能买到软磁？和威猛先生？清洗的时候，换向器也要清洗么？

和尚爱潘婷

原帖由 长乐 于 2008-10-11 20:53 发表

谢谢和尚！只是不知道威猛先生是何物，是一种洗洁剂吗？

没错！除油渍很不错超市都有卖的！

和尚爱潘婷

原帖由 boyonet 于 2008-10-11 21:58 发表
在哪里能买到软磁？和威猛先生？清洗的时候，换向器也要清洗么？

换向器铜片部分不用清洗！轴流风扇里面也有软磁，自己看看直流轴流风扇（电脑散热风扇）里面有没有适合的，跟DW618很难配到一致（只有多收集点坏风扇多拆几个）

' O! z  q# o% h[ 本帖最后由 和尚爱潘婷 于 2008-10-12 11:27 编辑 ]

boyonet

谢谢和尚

generalzhg

图片上看不大清楚，不过从电线和环的结合情况来看，应该是起到抑制电源尖峰，防止瞬间高压击穿漆包线绝缘层或者关断电机时线圈产生的瞬间反向电压击穿调速开关管。
$ U# Q" G4 ^/ t+ L) F6 W% j好一点的开关电源-比如笔记本充电器-的输出端都有一个小疙瘩，里面就是一个磁环套着电源线，原理是一样的。
% X* b* g+ v7 E所以虽然断裂了如果能够接回去，连接处缝隙尽量小点，形状上的一点点改变应该不会影响到其功能。

generalzhg

哦，刚才没有看清楚，原来已经无法调速了，那可能就跟磁环断裂有关。
( i, h9 T7 X. Y/ \# ^) ^调速电路可更换耐压更高的mosfet 或 SCR

俺是个老实人

原帖由 boyonet 于 2008-10-11 16:53 发表
; W: `; j5 `/ B你帖子上说用软磁材料填充，是什么材料？我这个环断成3段，而且一半被磨出深深的槽，但用软磁材料填上，应该也是行得通的吧？

这玩意只需碎块粘接起来，磁路通了就行，槽子什么的不平整处可补可不补，实在要补，找不到软磁片，锉点铁粉末调合点胶补也行。

xuezhiyi128

我的也是同样的毛病,买回来后开始没试,后来使用时发现不能调速,拆开一看也是磁环断裂,可能这是618的先天问题,估计老外就是因为这个才不要的,要不二手的机器成色有这么新?
