我的第一个板式家具的制作过程

xp9188

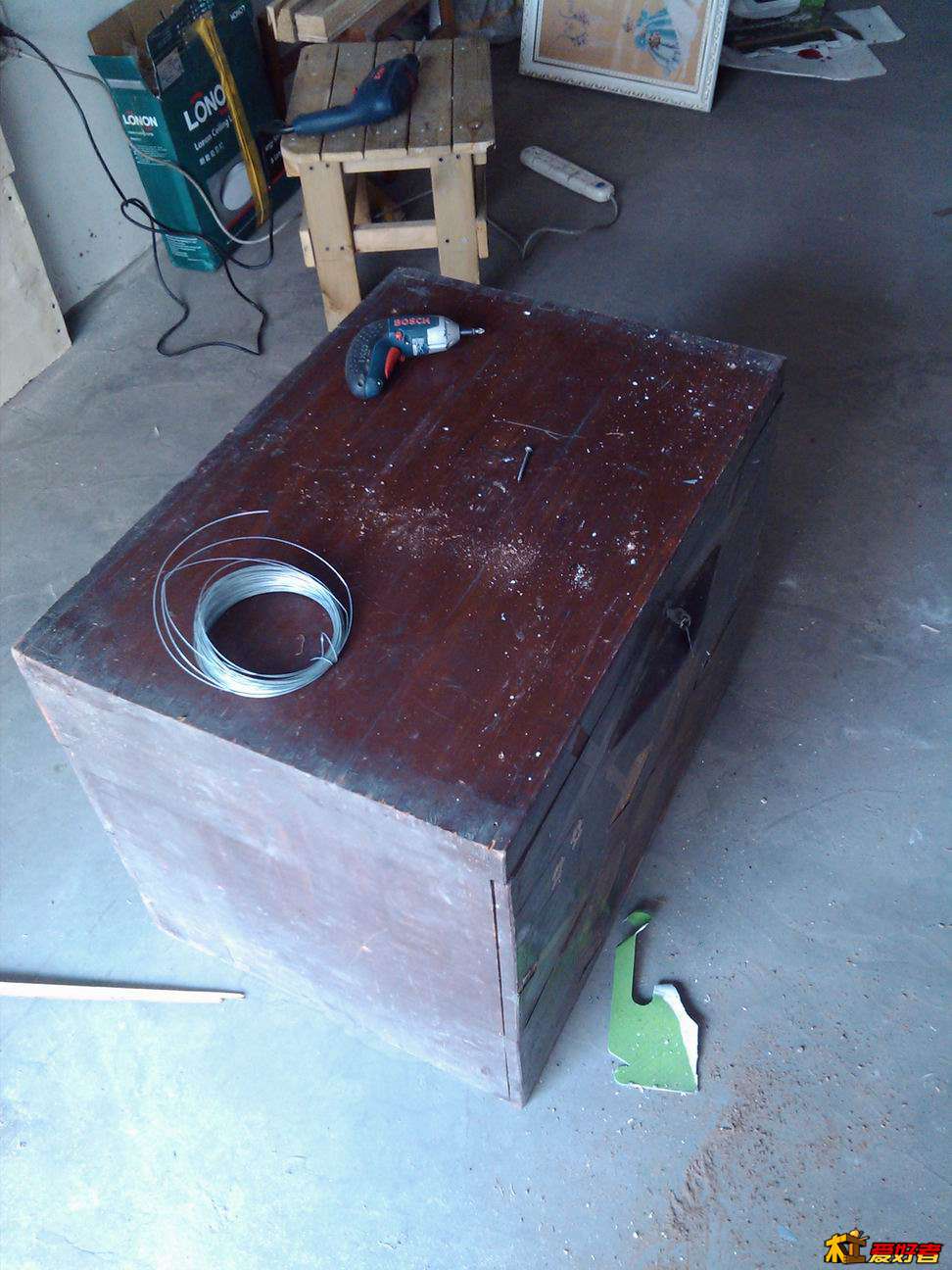

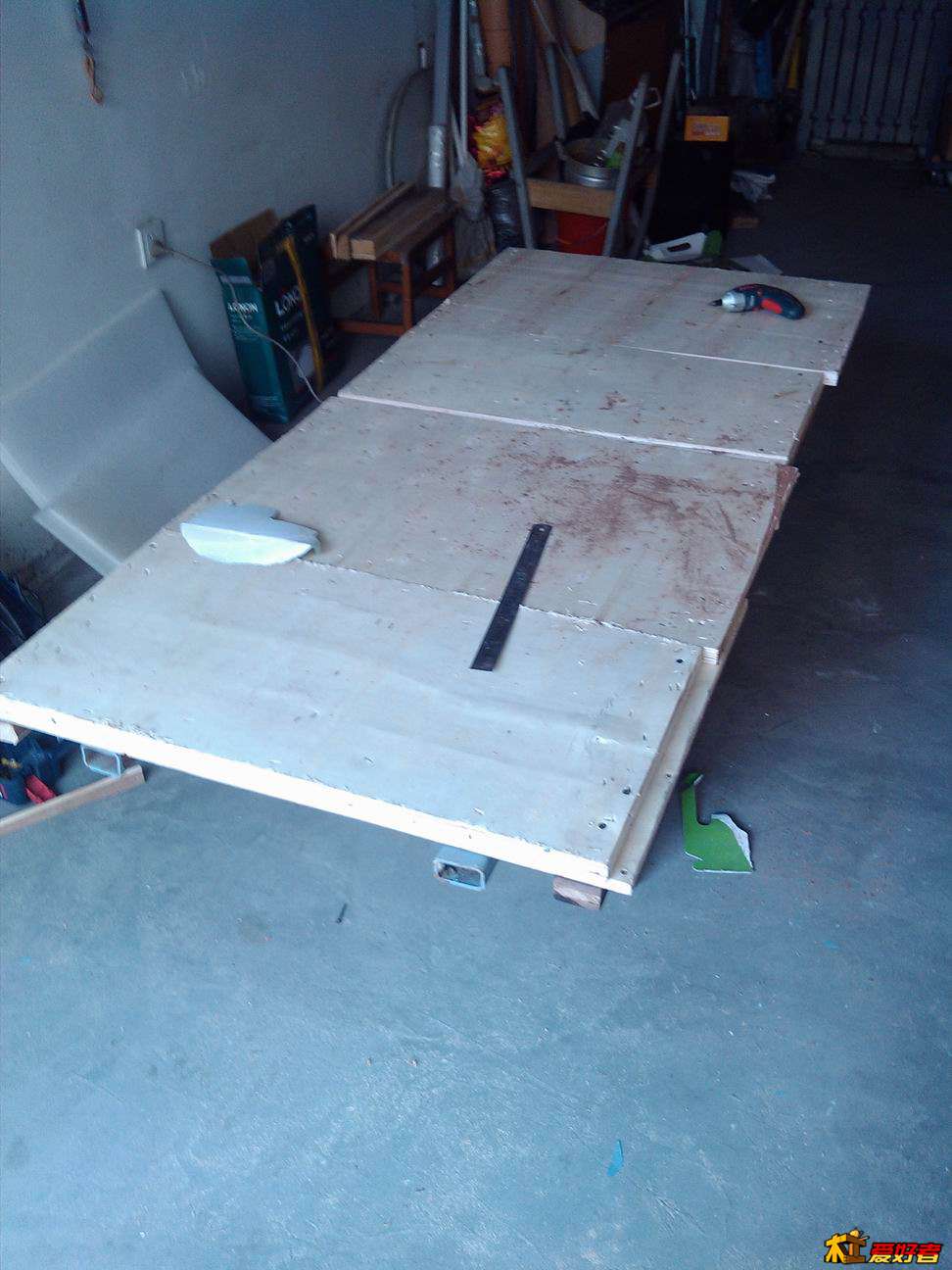

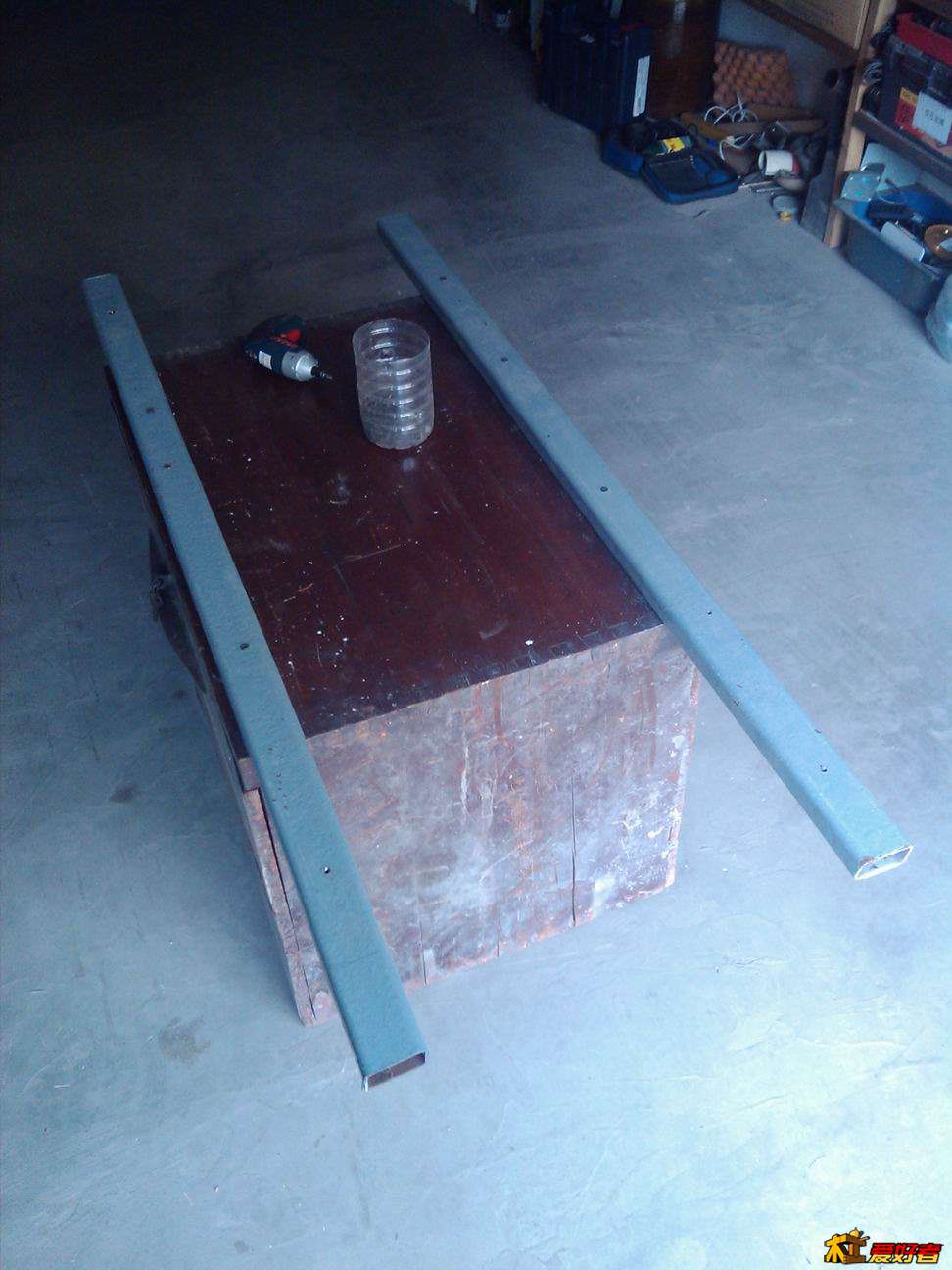

基本工具准备好了，下面做工作台，开始用废板做了一个，效果太差，只好买了张便宜的夹芯板重新做了一个，底座用的是钢管、旧箱子组合，具体看下图
& s8 ]) a. M0 z  v8 x# ^


2 o# Y$ |, \" k/ S6 p

. v+ c- Q$ o  d8 \$ @& V7 u3 E* Z
) T# ]( M2 v4 [0 Z3 I

- q; [% M. o9 C8 A
" }, J. @4 d" L: `3 T1 u
' a$ r9 y3 l: q5 R+ q3 ?5 b+ h

xp9188

超级游客 发表于 2013-11-7 13:18
楼主封边条多宽的啊 还有剩的吗 我就想用一点点 可淘宝上一米半米的都不卖

0 c; x' j4 p, c' s0 u没了，差点没够，水平不咋地，费了一些。你去本地的家具市场看看，1块1米，很便宜。

xp9188

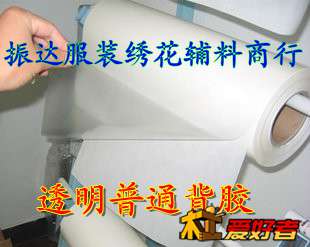

封边热熔胶膜，非常便宜而且好用，淘宝弄的，电熨斗+胶膜+封边头，完美组合啊。
$ w1 i$ _' i1 O) x! Z  n' O+ J下面上图片，这个没拍图，找的淘宝图，凑合看吧
0 l9 x, K3 h% w& {

) K. s$ J1 g1 v0 _3 l8 U  }( L) M
3 G% \1 P8 k) V  o

xp9188

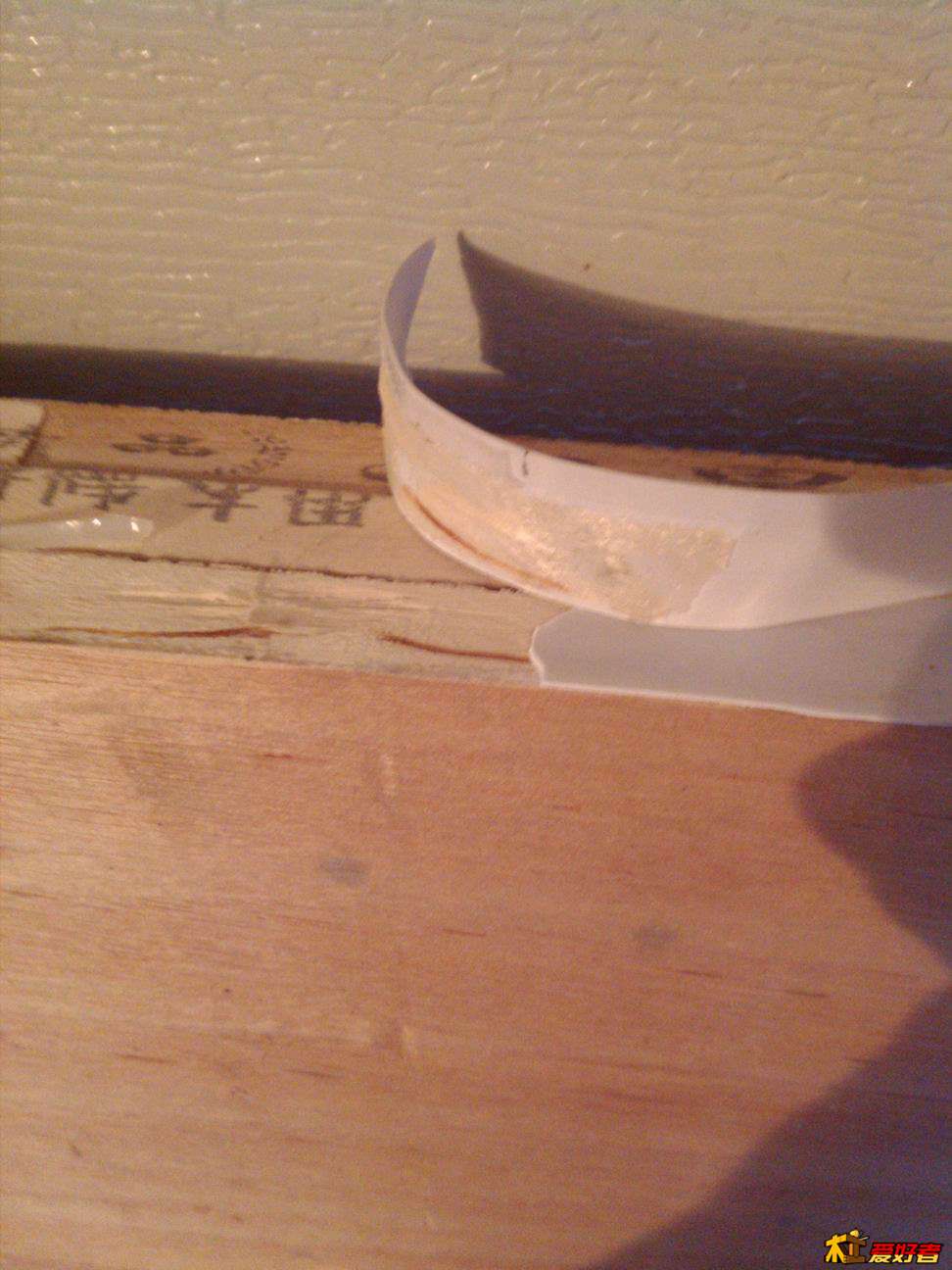

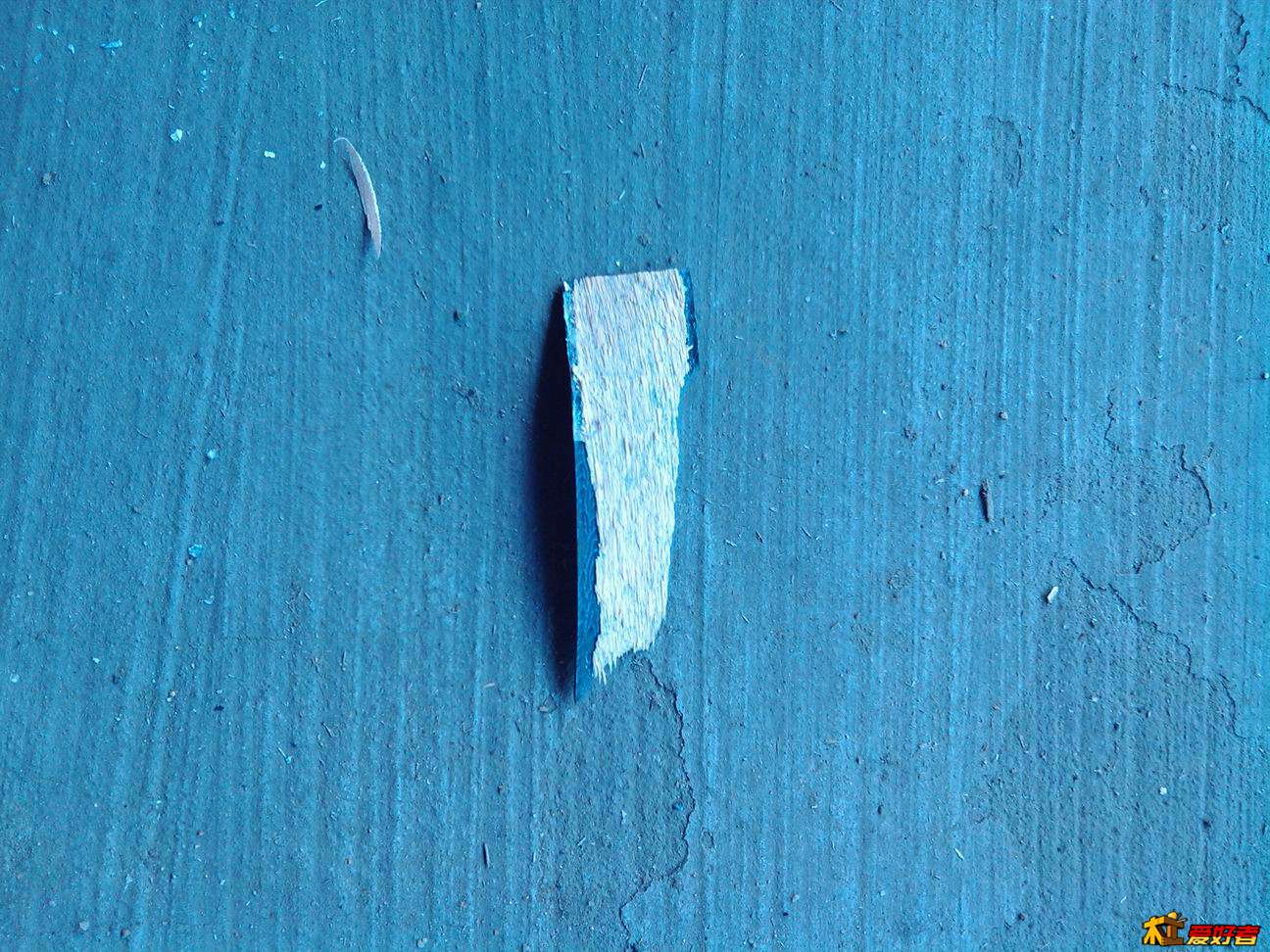

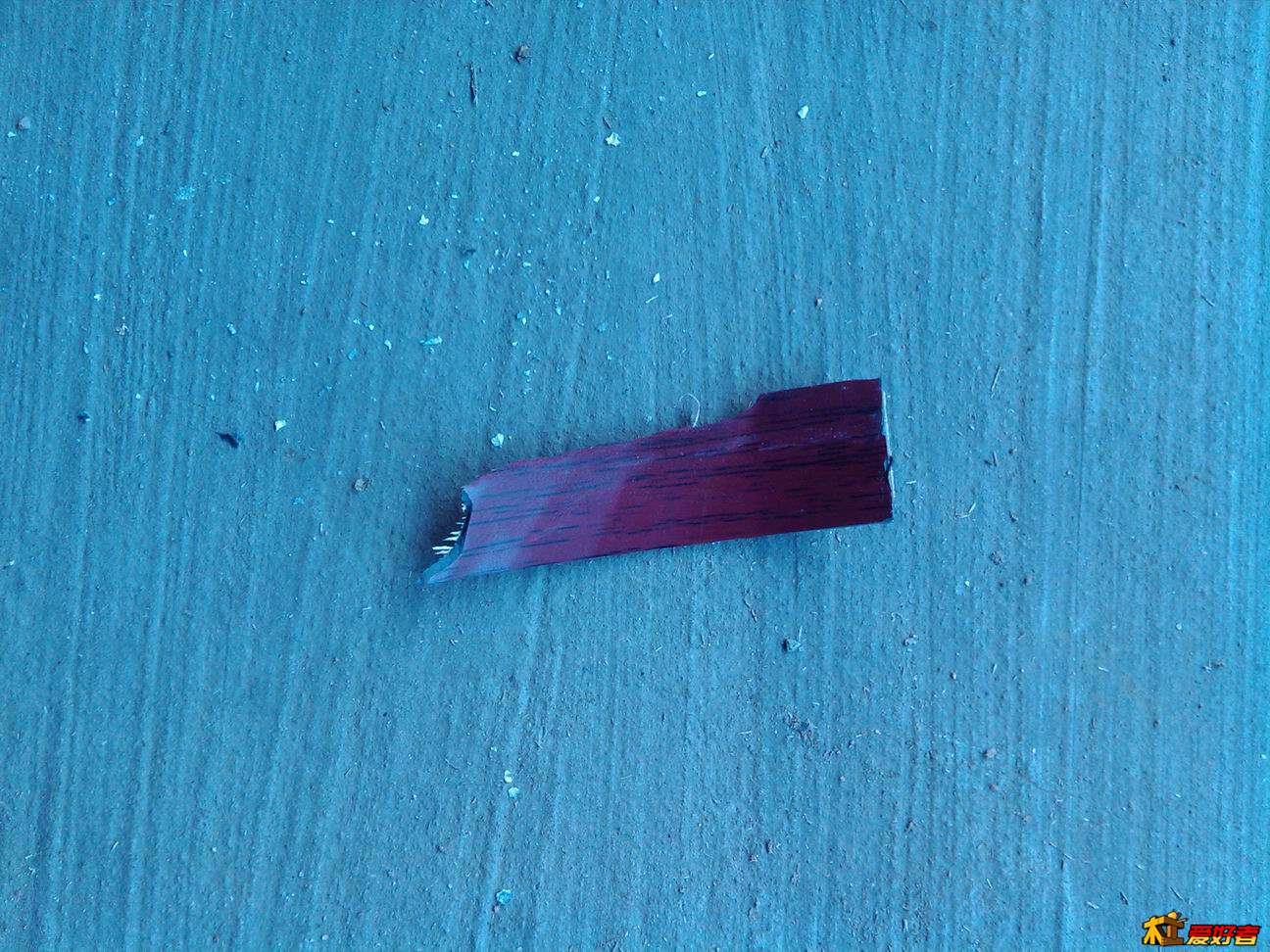

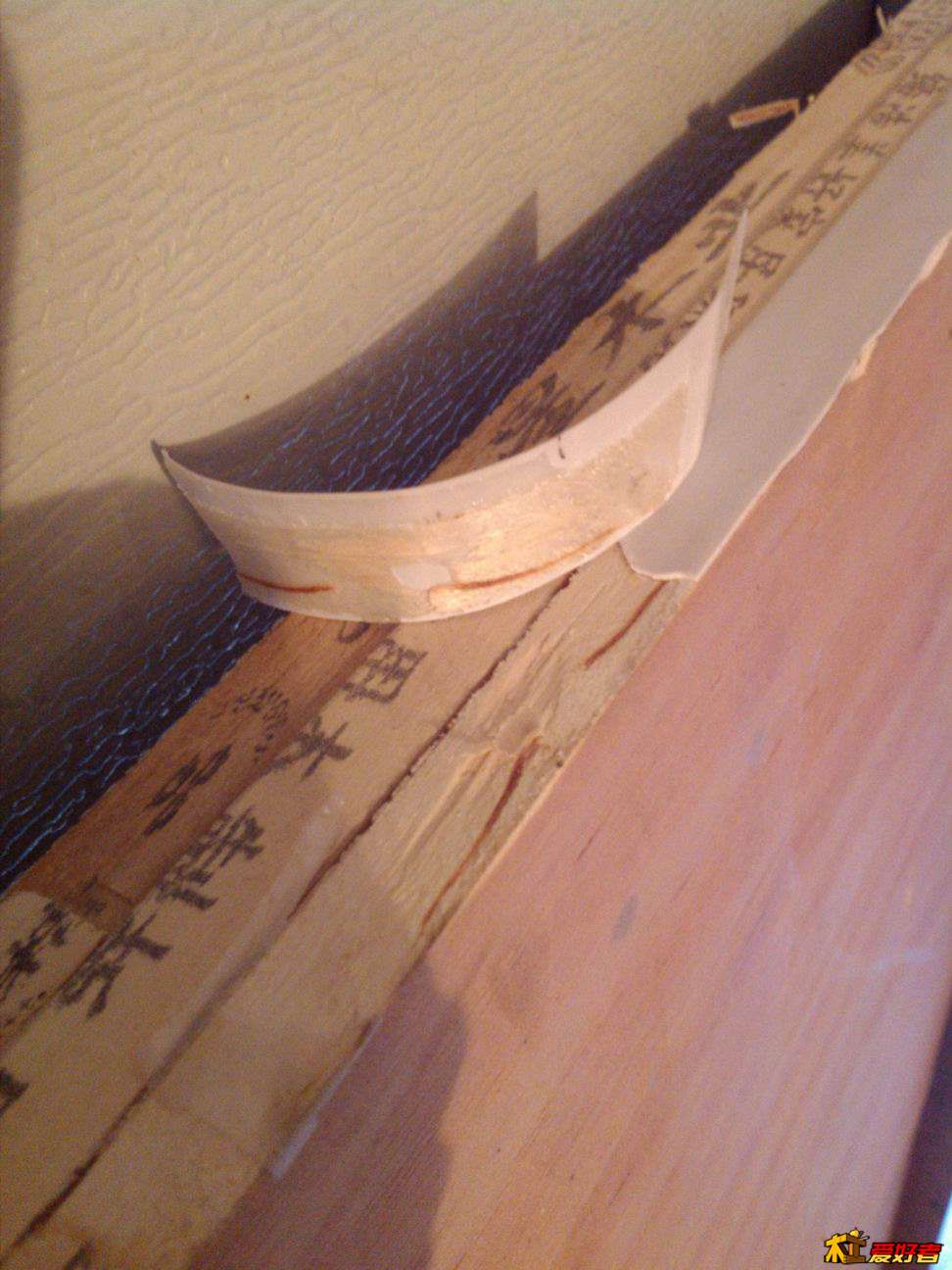

再下来是封边胶膜测试，真的很牢靠，我将它扯下来费了很大劲哦。
- `1 L1 {+ e' R# \大家看图片自己判断吧


& g! b' l" Y5 F7 a5 y" }% A


+ L' z7 [. d: s9 `$ e/ z) v; d2 |
4 `+ x! P" y7 E1 q* R, i


; W8 K( n* V4 C  T; [& g0 K
4 B3 z7 o9 y0 B9 |' f

xp9188

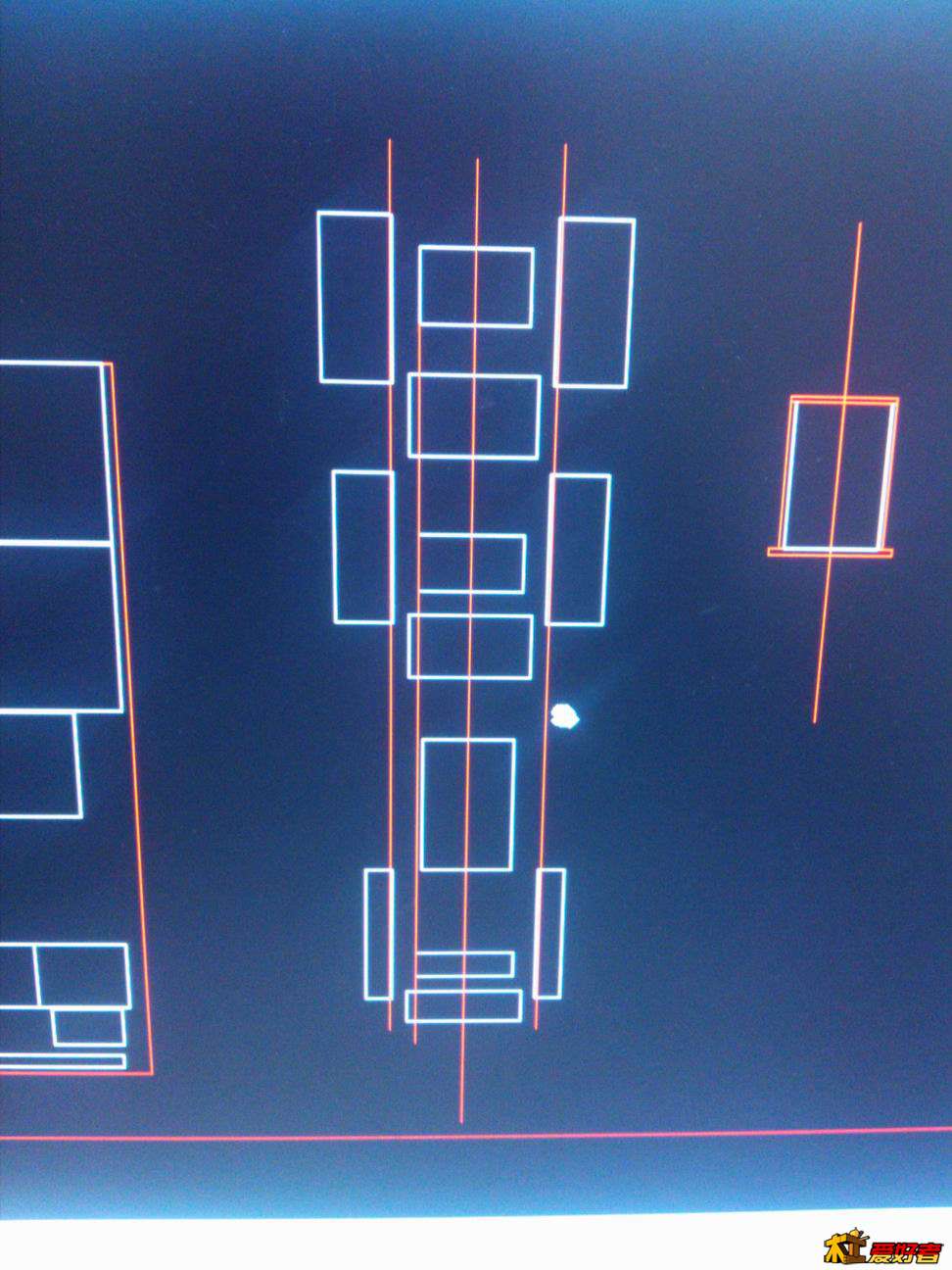

一切就绪，就差设计图了，鄙人使用CAD多年，自然要采用它了
  }  i' M$ X- k+ G$ }6 h) [看图看真相
. \, E- k( r0 }5 e* h

xp9188

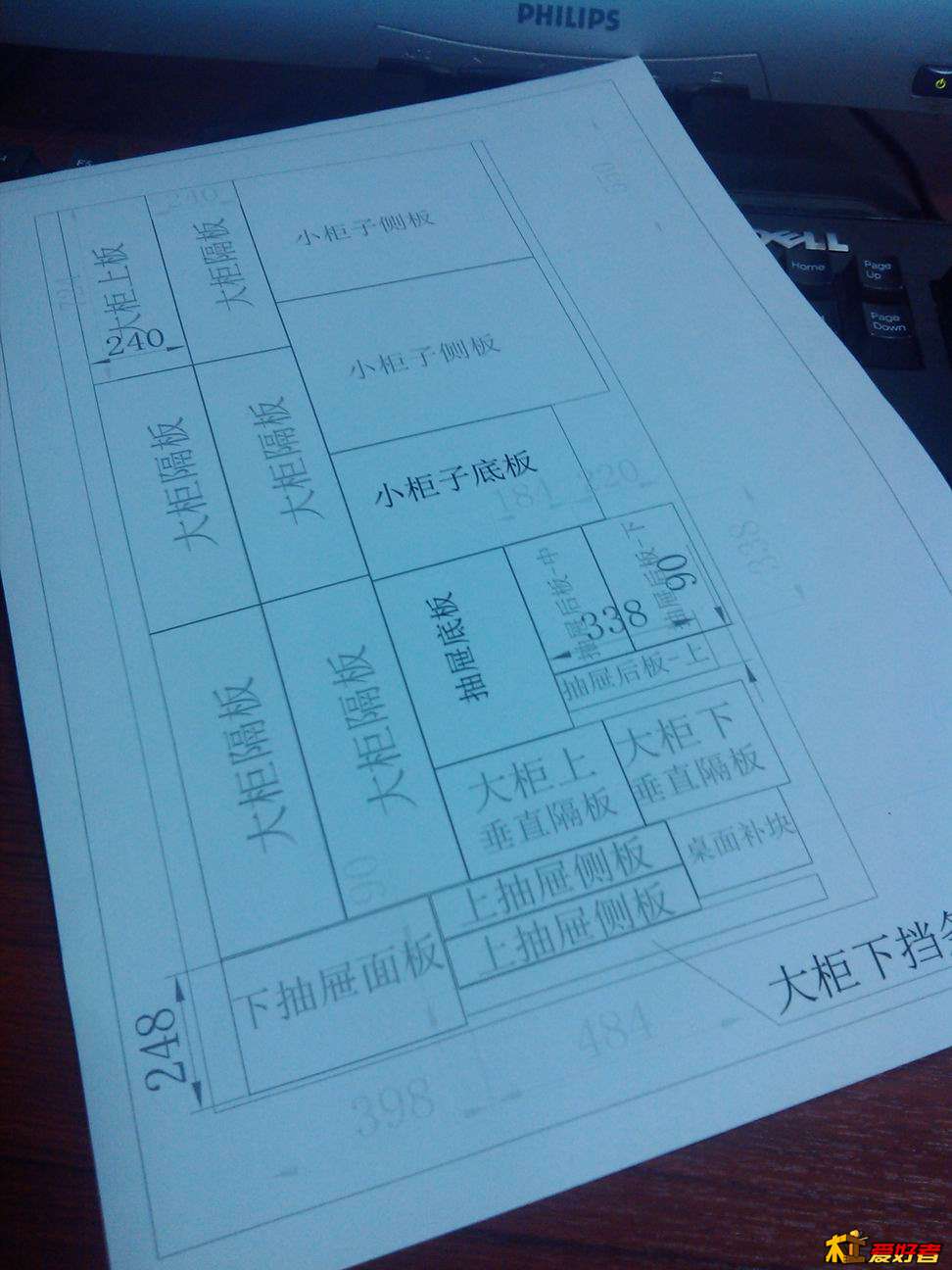

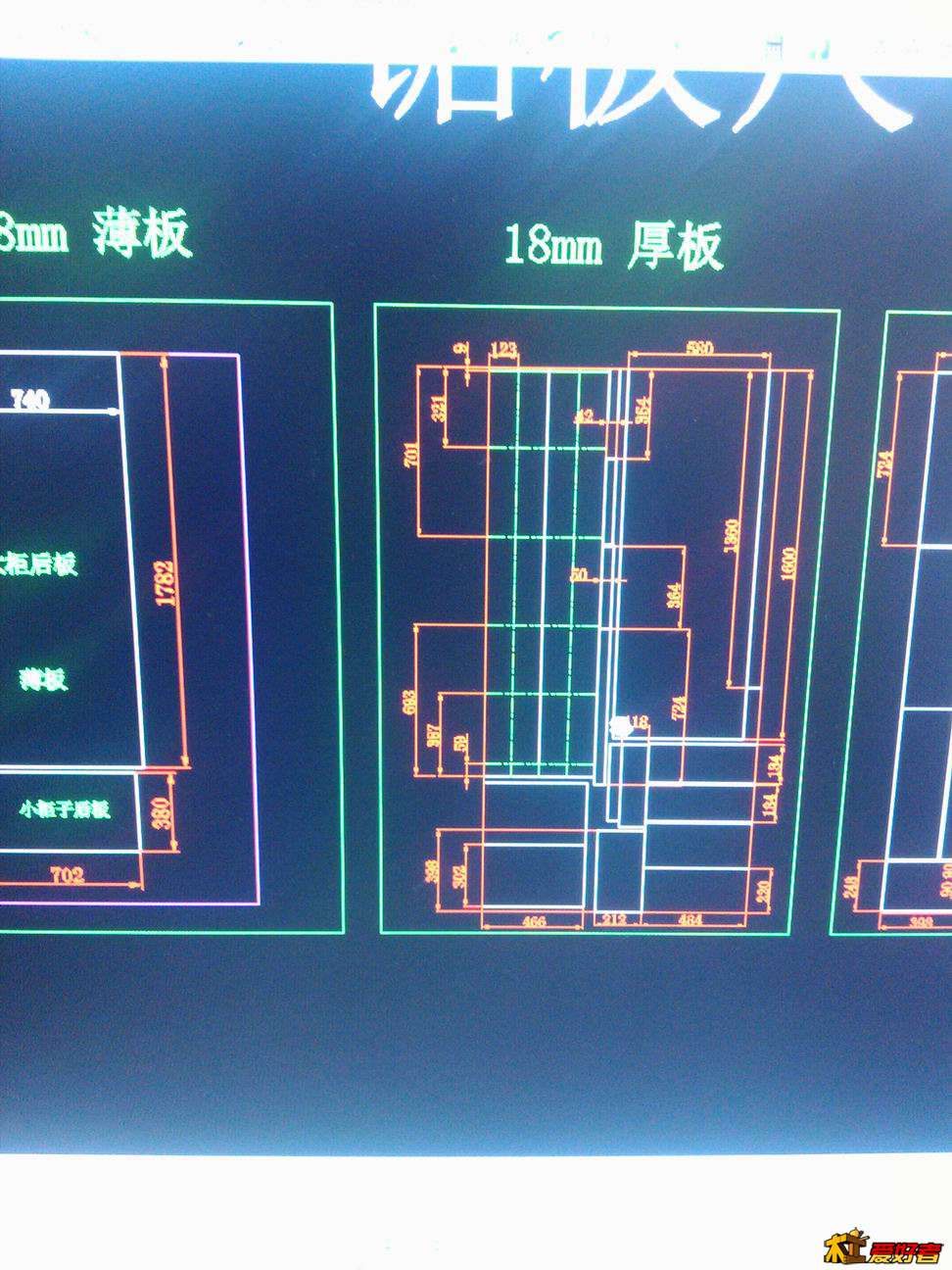

设计下料图，下完料后，几乎没有浪费，CAD是好东西，推荐木友研习之

电脑组装
9 [5 {# t6 l' i6 W! [% C8 a: y* V

8 J8 [$ J  D: ?零件名称图

xp9188

终于进入正式工作了，下来、钻孔、定位、组装，过瘾啊~~~
兔兔图图图图

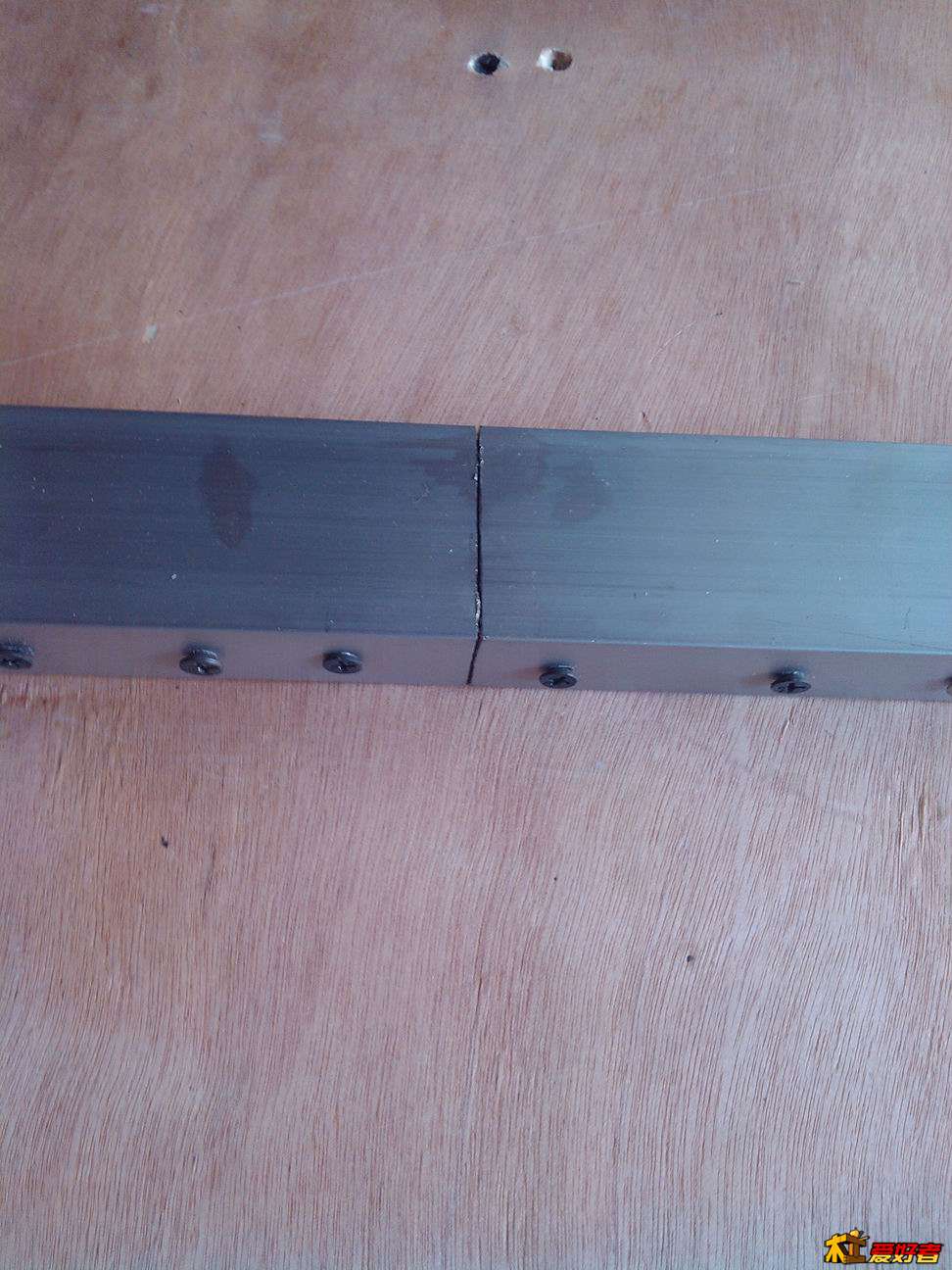

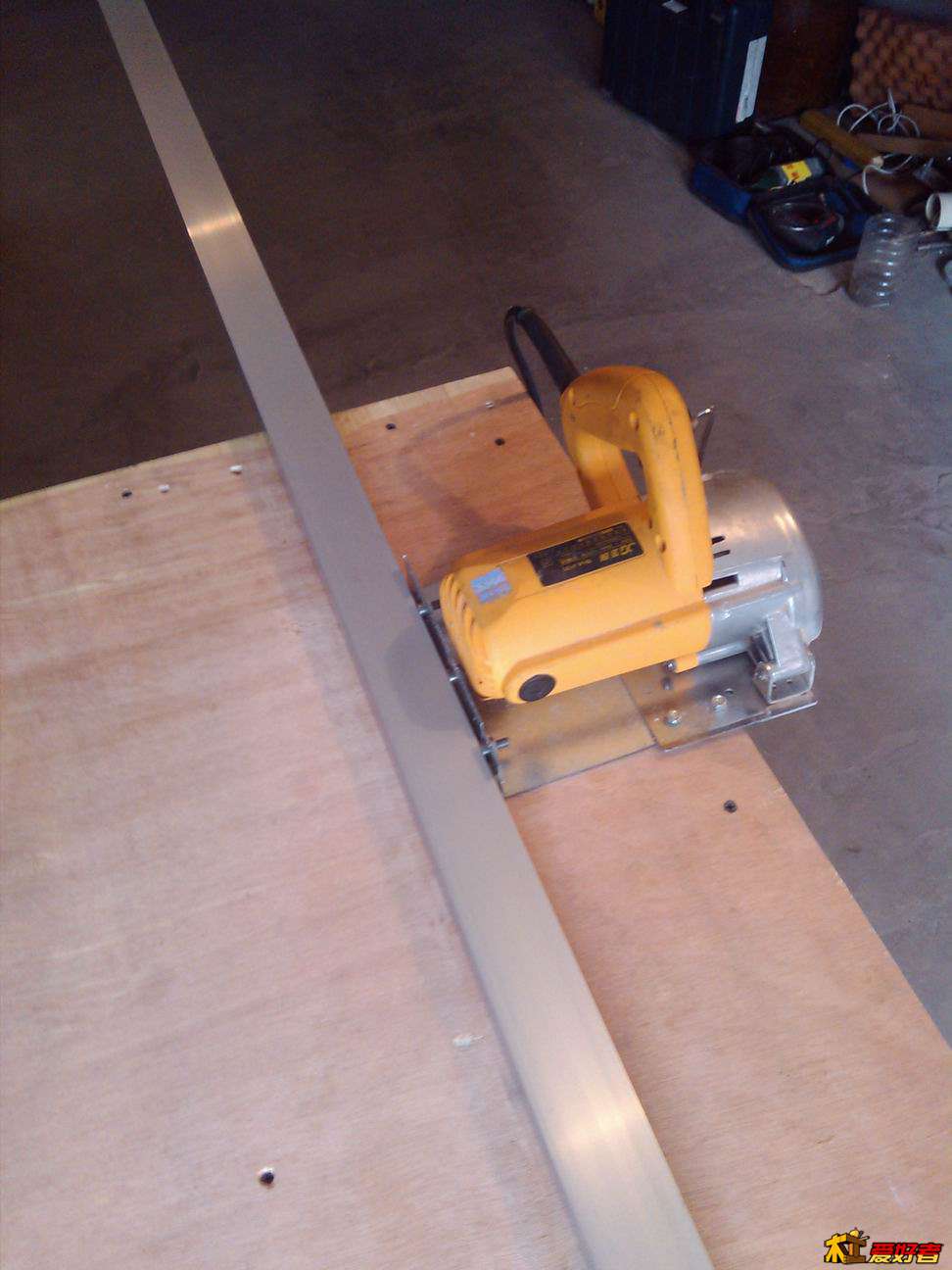

( z6 D) }- o  q( m这个是滑到连接部位，我将3M的滑到中断成2根1米5的滑到，便于使用。
  A5 O+ R. u7 r- [; u4 V, B0 h  f
& G2 E" S# p6 L8 ?7 Z) t5 C

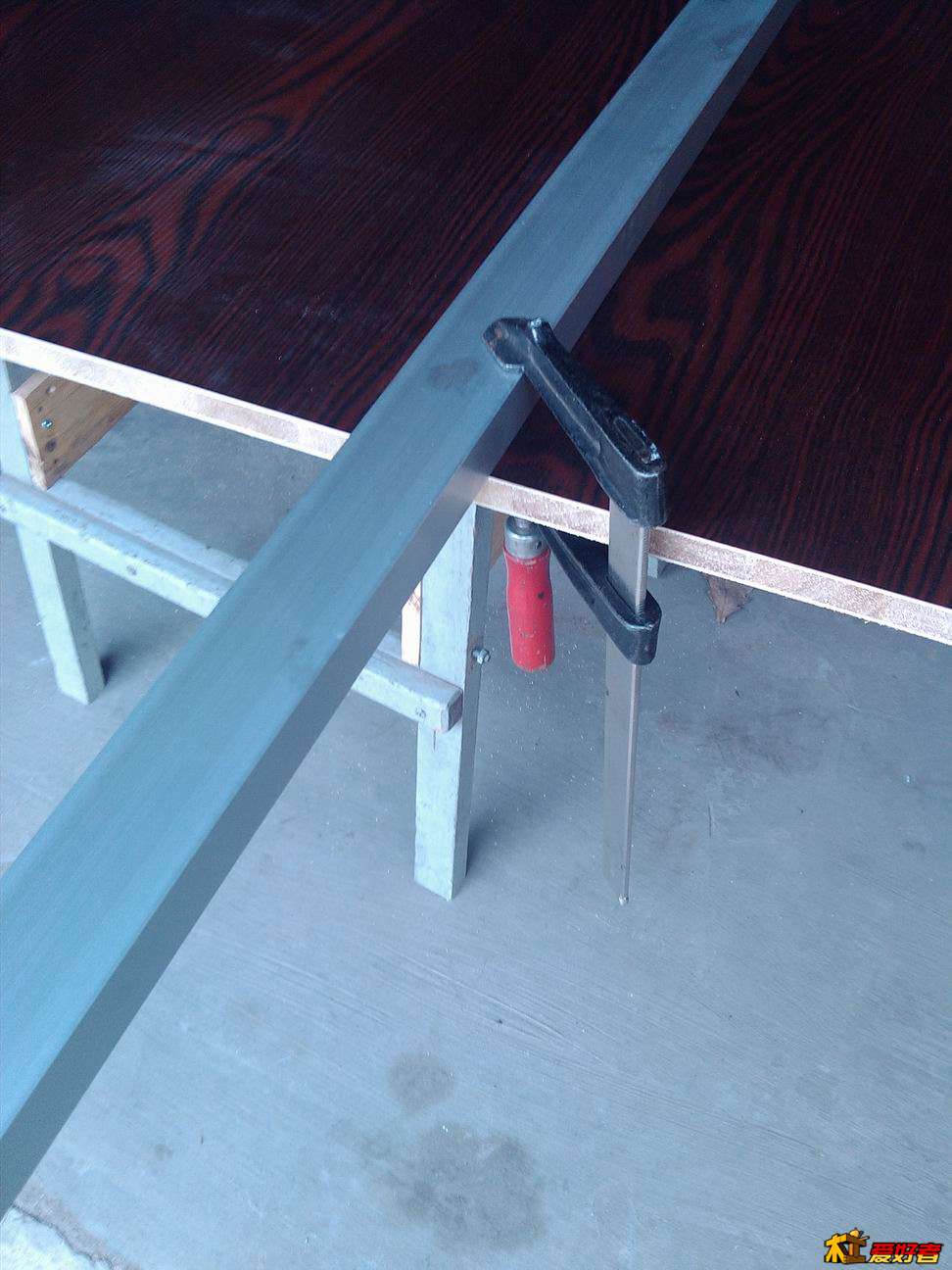

/ i3 H1 X6 k' U2代工作台，前面的2个夹具是我拿F钳改造的，固定在台子的底盘上，便宜实用

. i# s) O% H& _5 J3 n* T, A( i

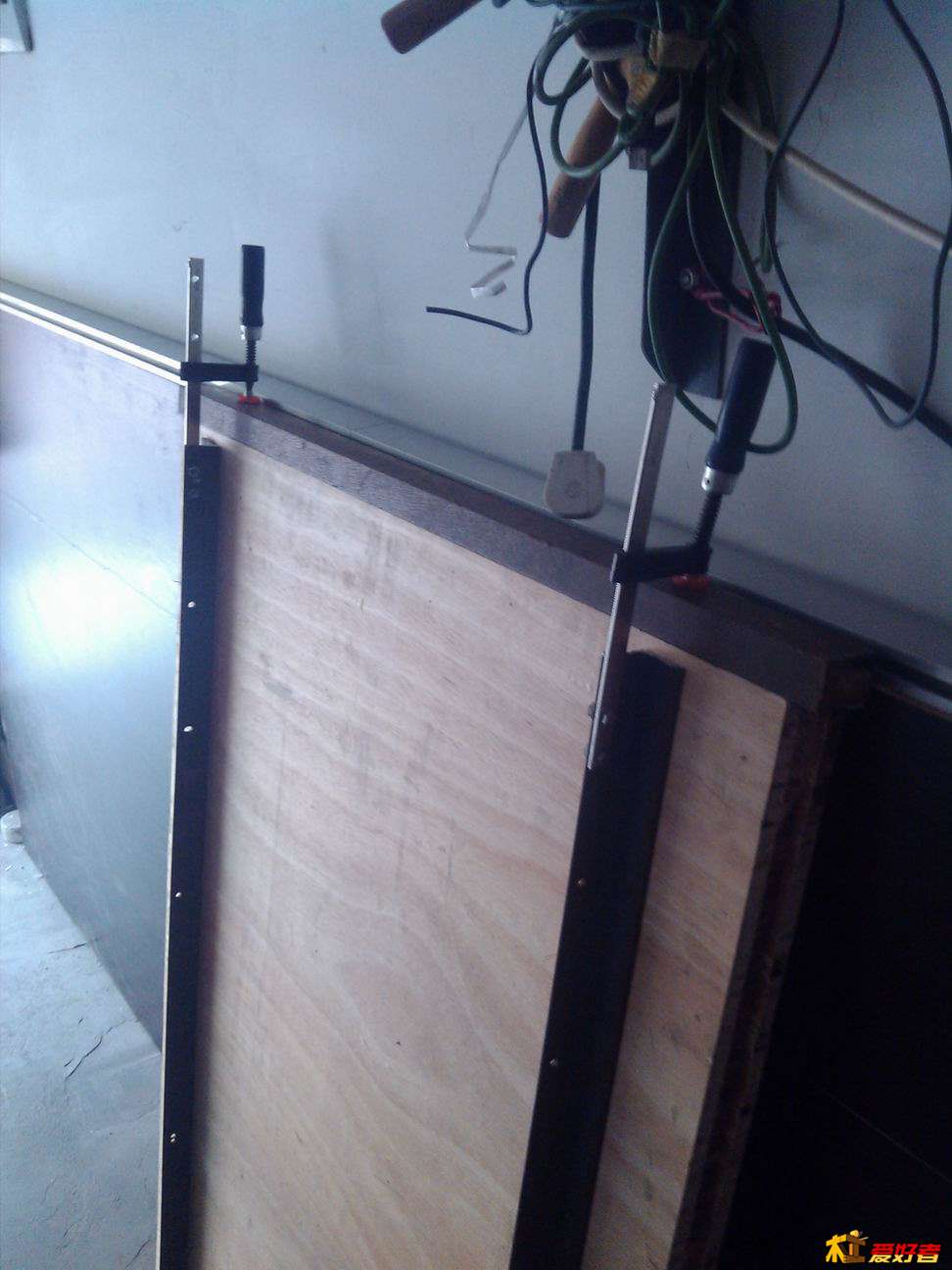

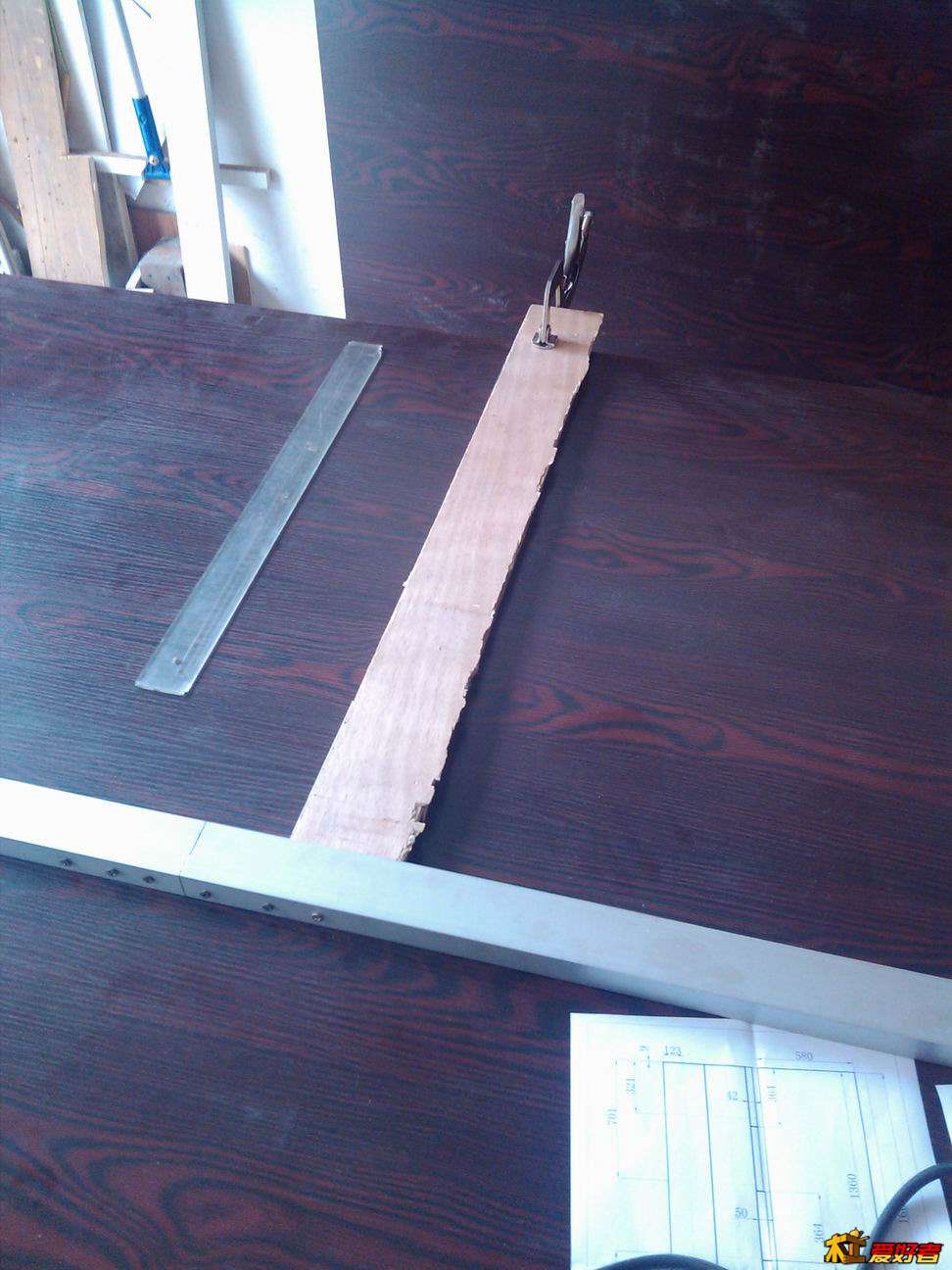

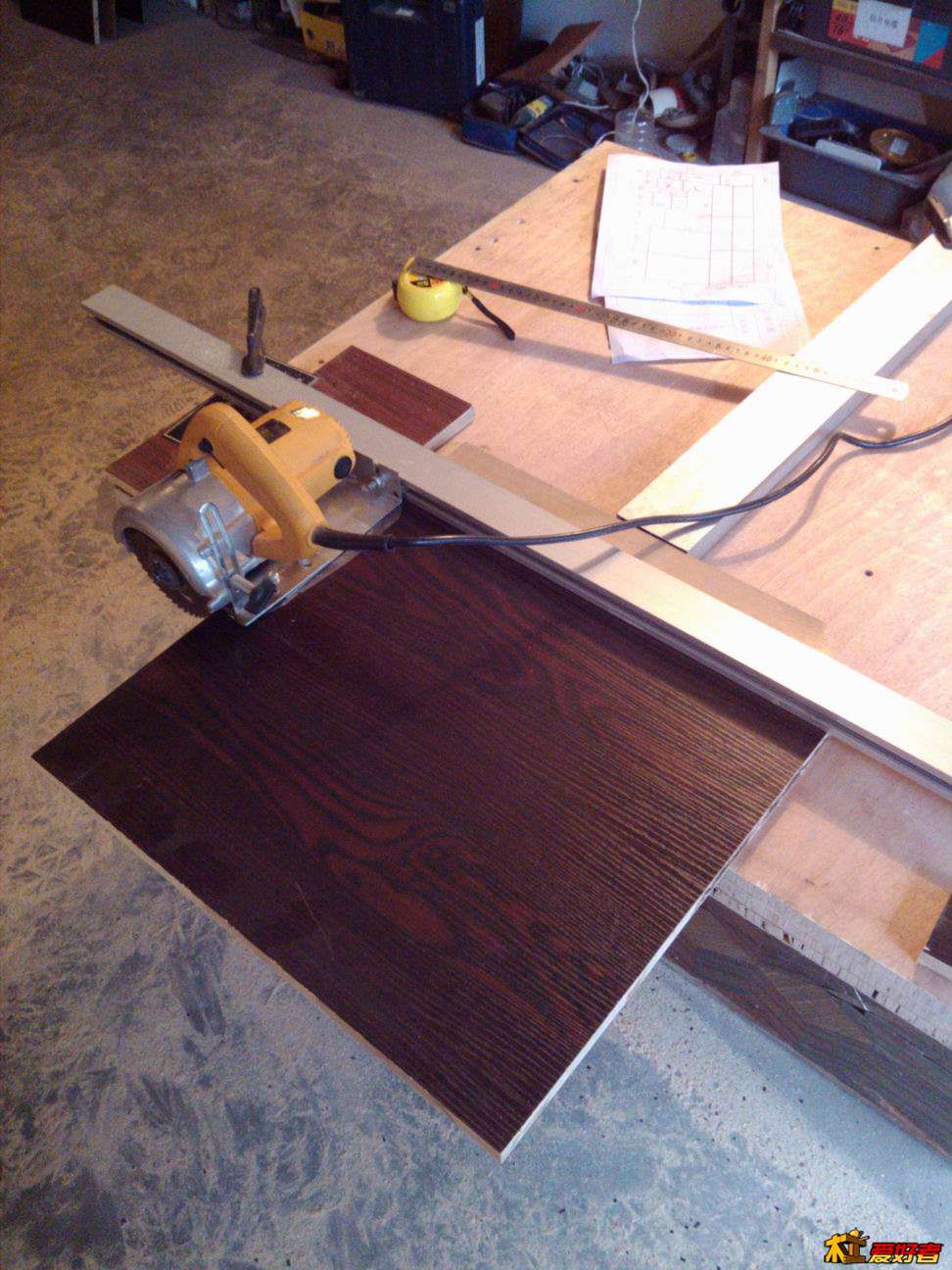

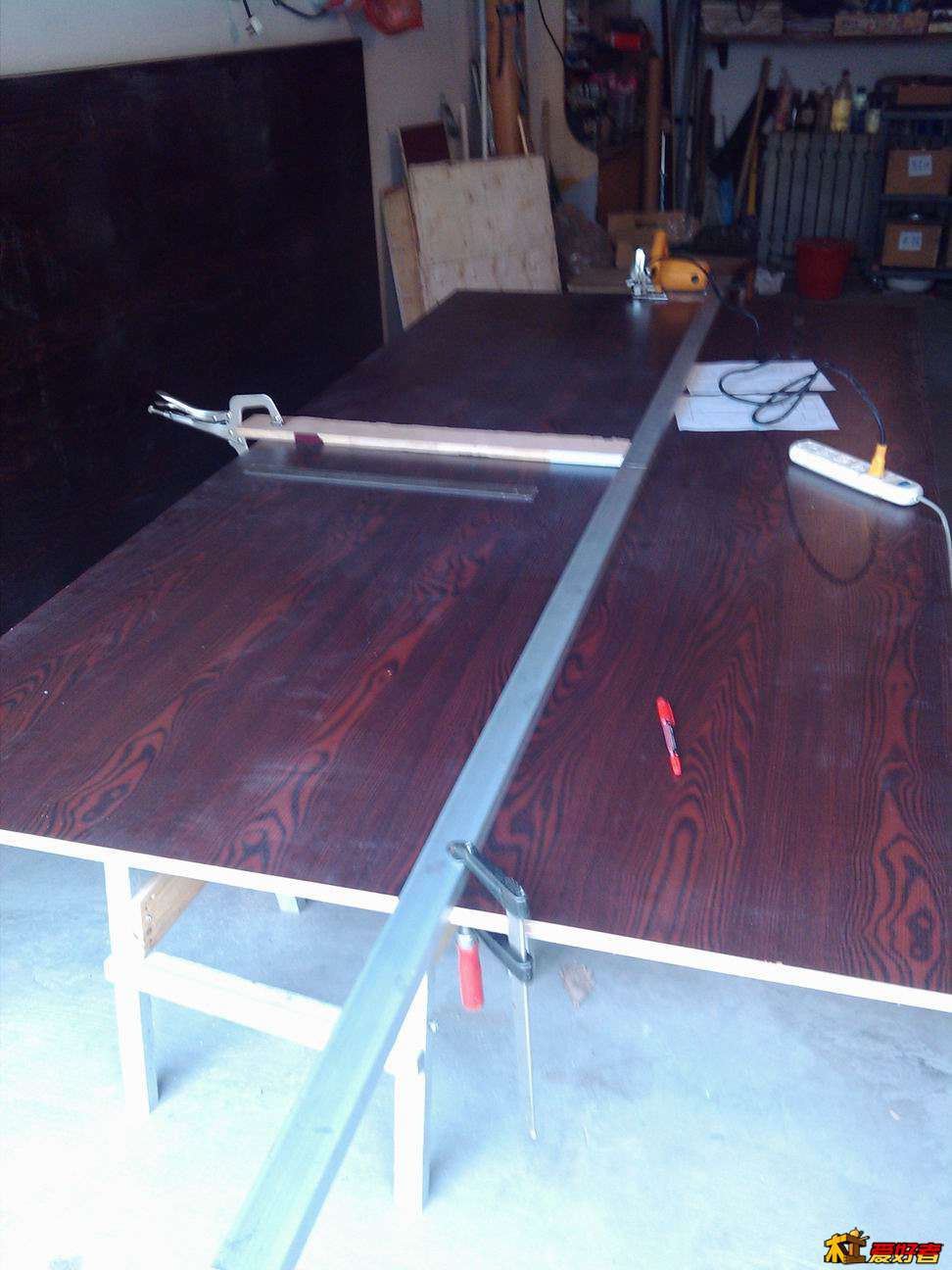

下料，固定滑道，中间的顶条是为了调节滑到中间部分的尺寸偏差~~~
0 ?) o/ f* s! Y: Q& R

xp9188

6 M# J7 o- o% I7 H

1 W. o+ M' u5 s' W& m9 t

xp9188

0 k4 y; F% q$ s+ A2 V8 ?3 w" d' K  k
, ~& c" j* n6 {4 V. x

xp9188

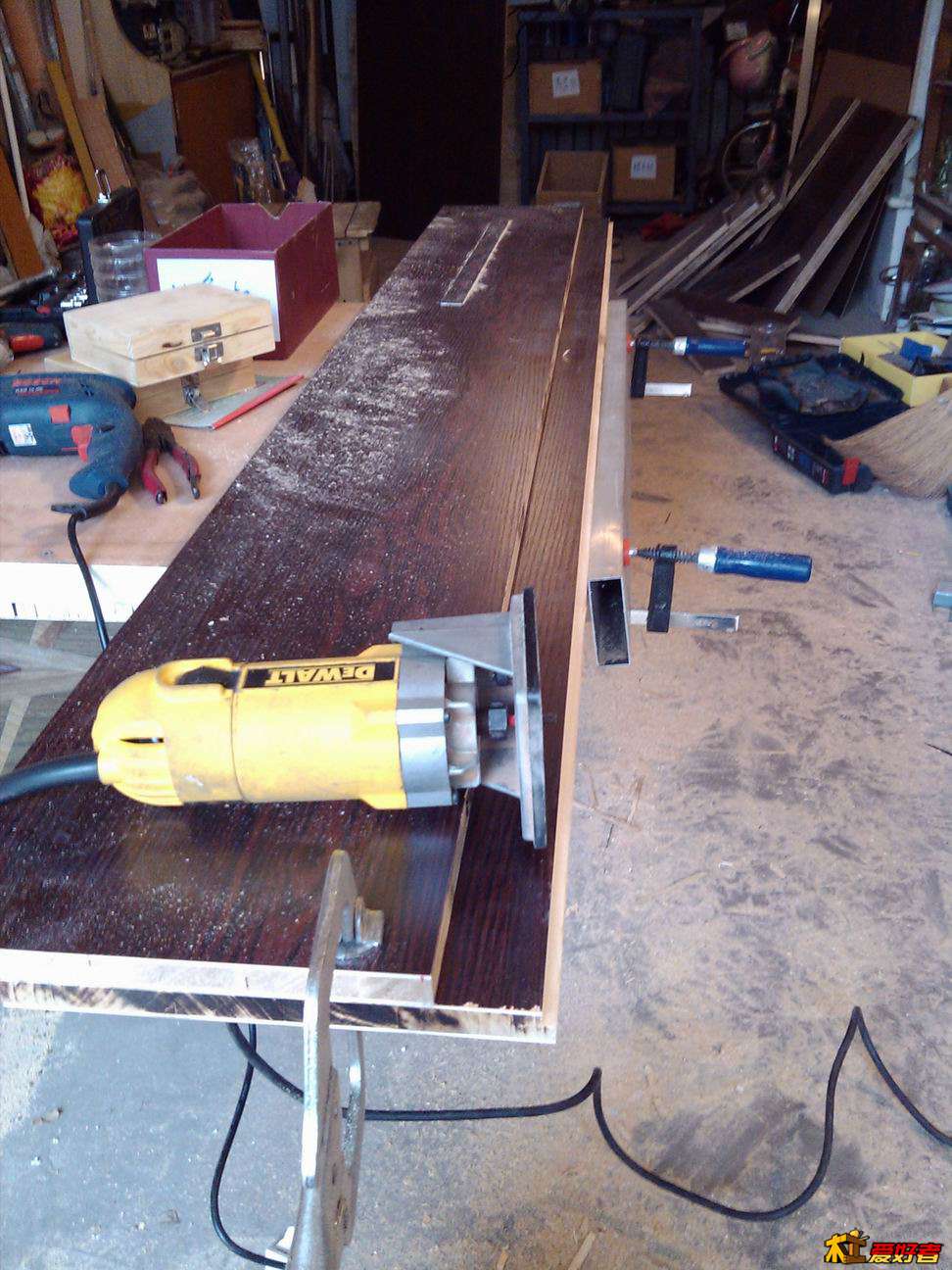

料下完了，开始修整，下面的图是用雕刻机开背板槽，洋二我喜欢，劲道十足，稳定低噪音

xp9188

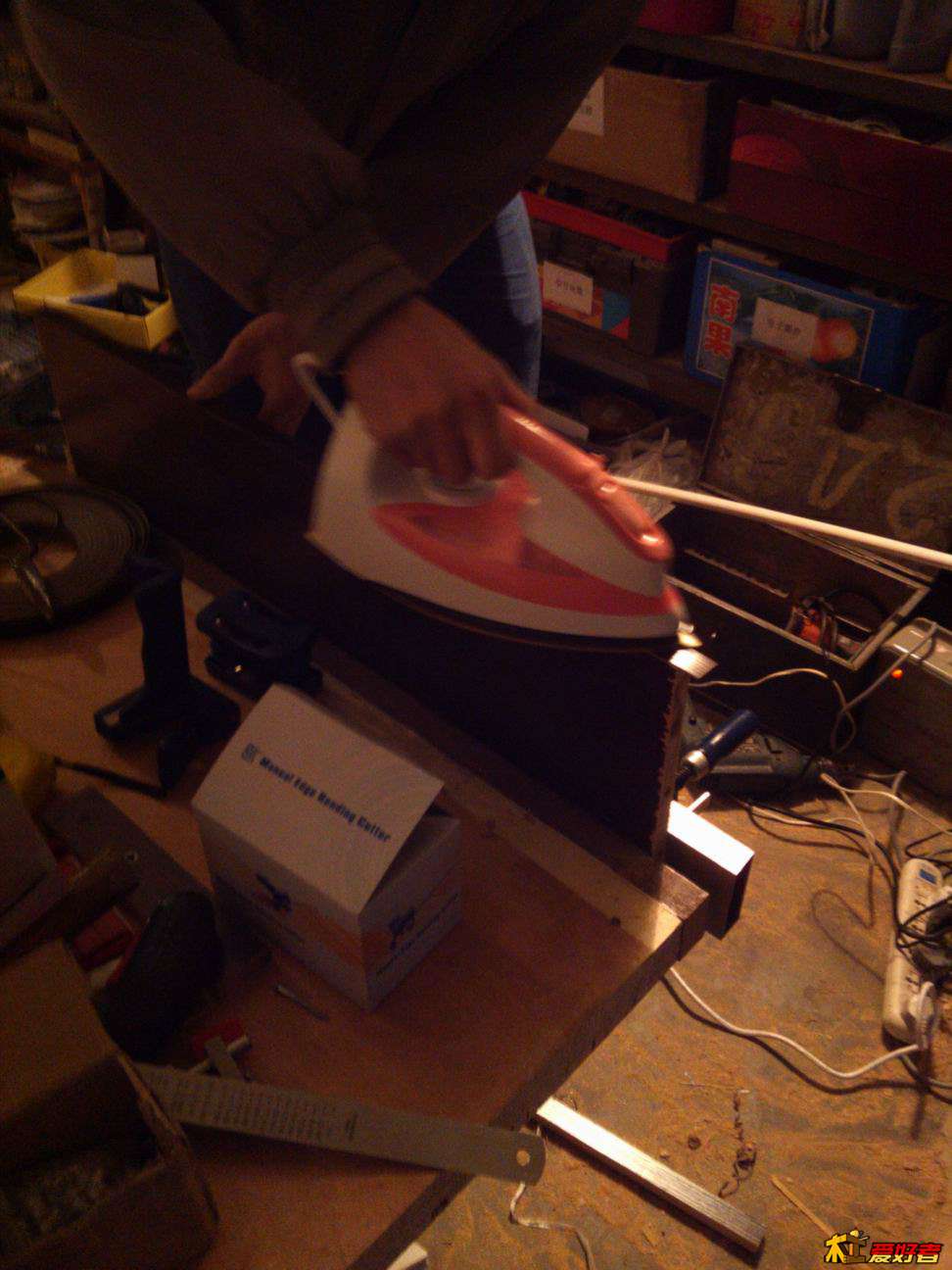

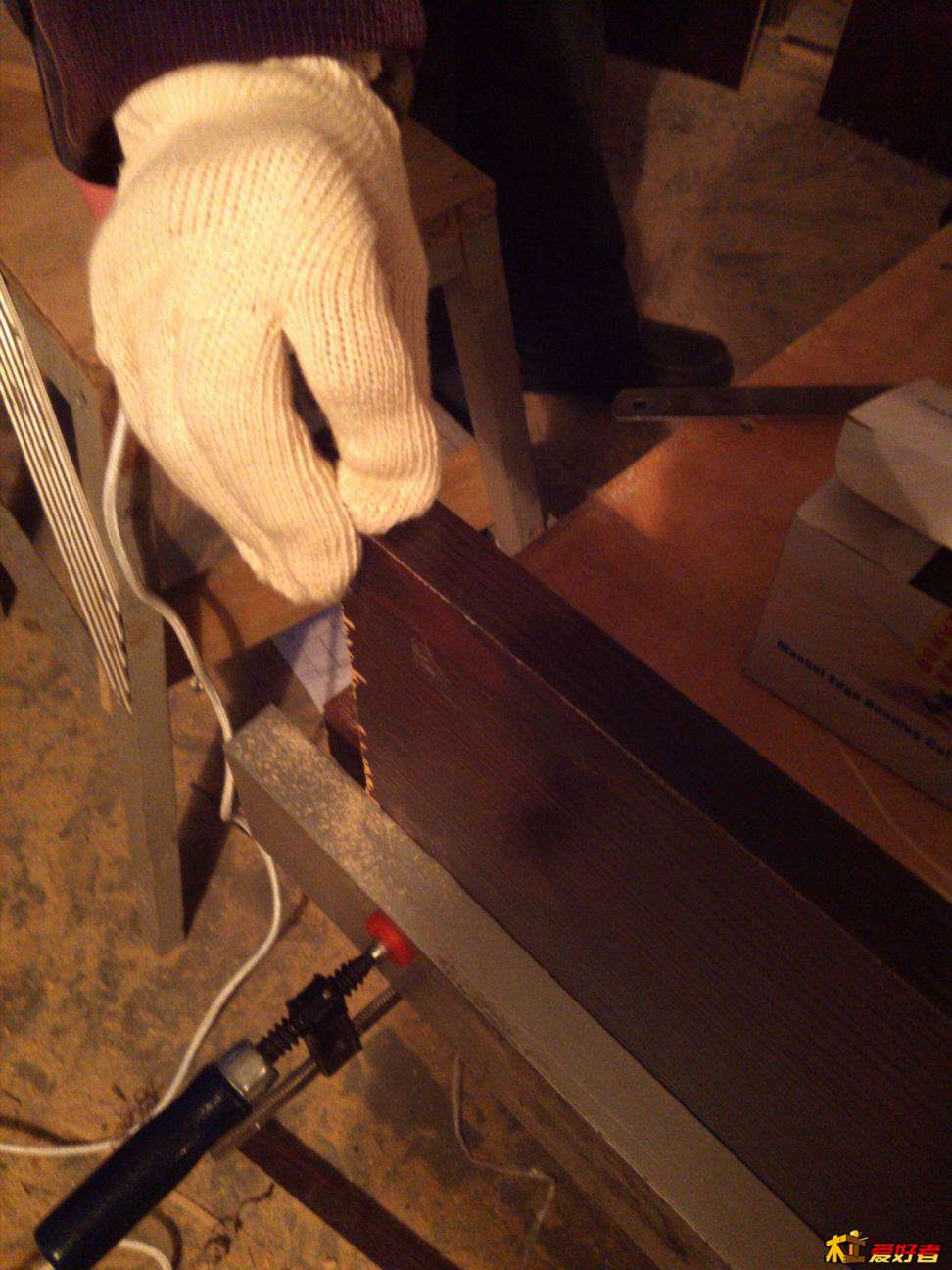

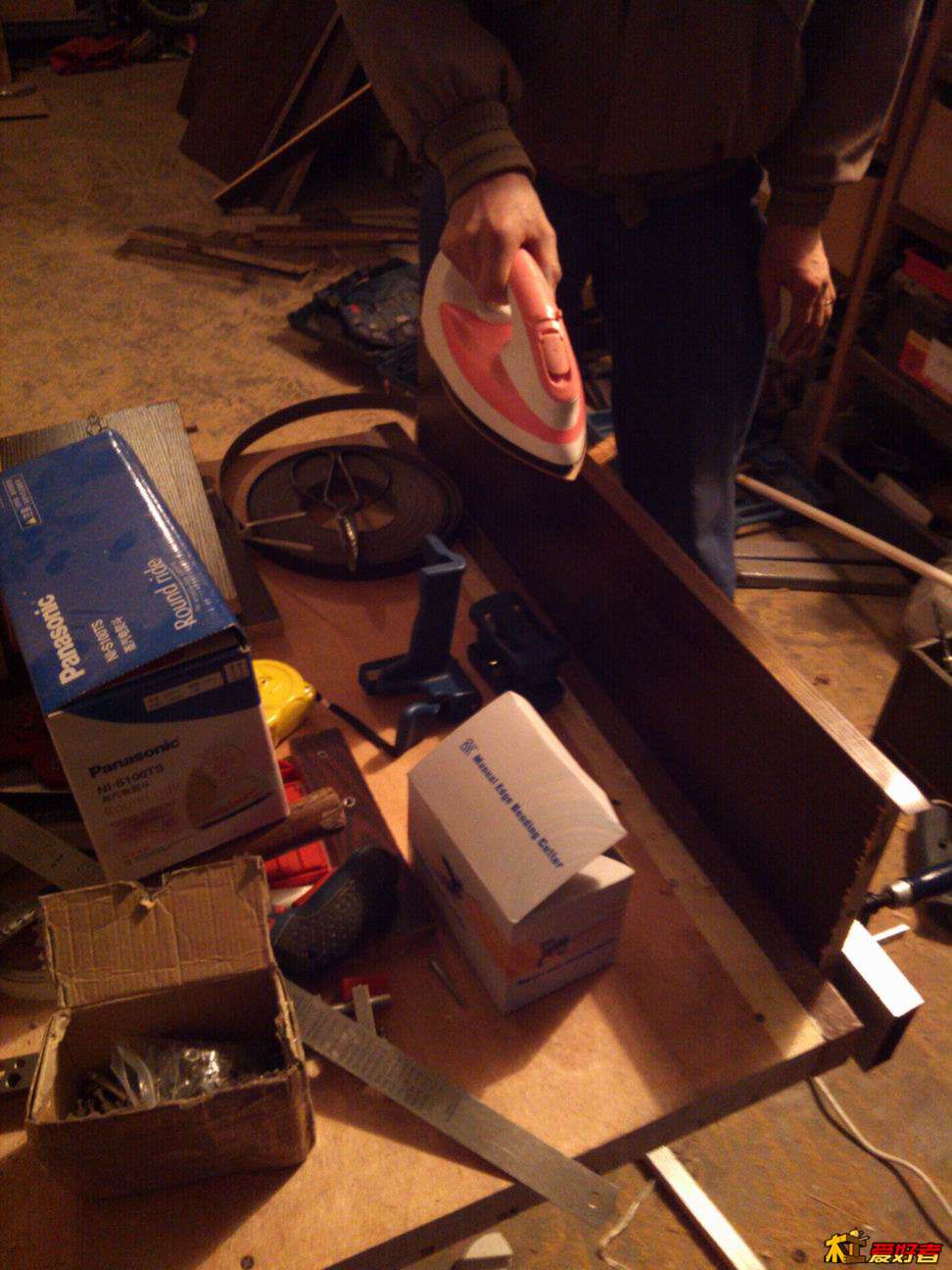

下面开始封边了，我用了2种条，一种是淘宝卖的带胶条，后来不够了只好又买了无胶条，自己用胶膜粘合
带胶条把温度调节到尼龙档，胶膜要调高一些，我用的是丝绸档。热合的要点是，平、稳、慢、均匀。
% Z; C  s5 Z6 a
8 {2 r4 ]3 A8 ]& `: V
$ h& P9 G7 U" A


4 J6 E$ g4 c, N% s- A2 `( ^
: t7 f8 [7 l, g  O  H( W8 a

xp9188

到此就差不多了，由于干劲太足，工期间忘记拍照了，遗憾啊。

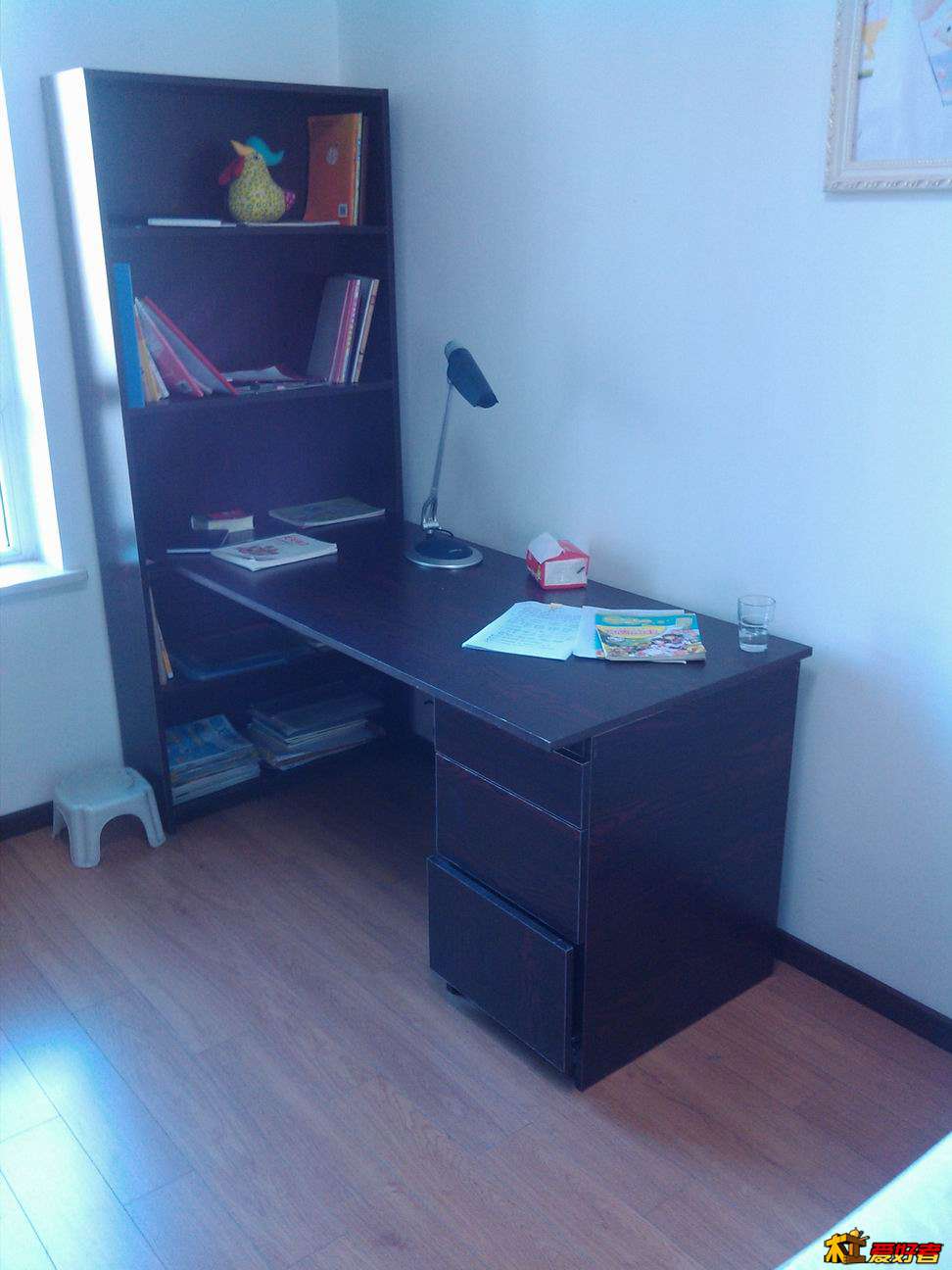

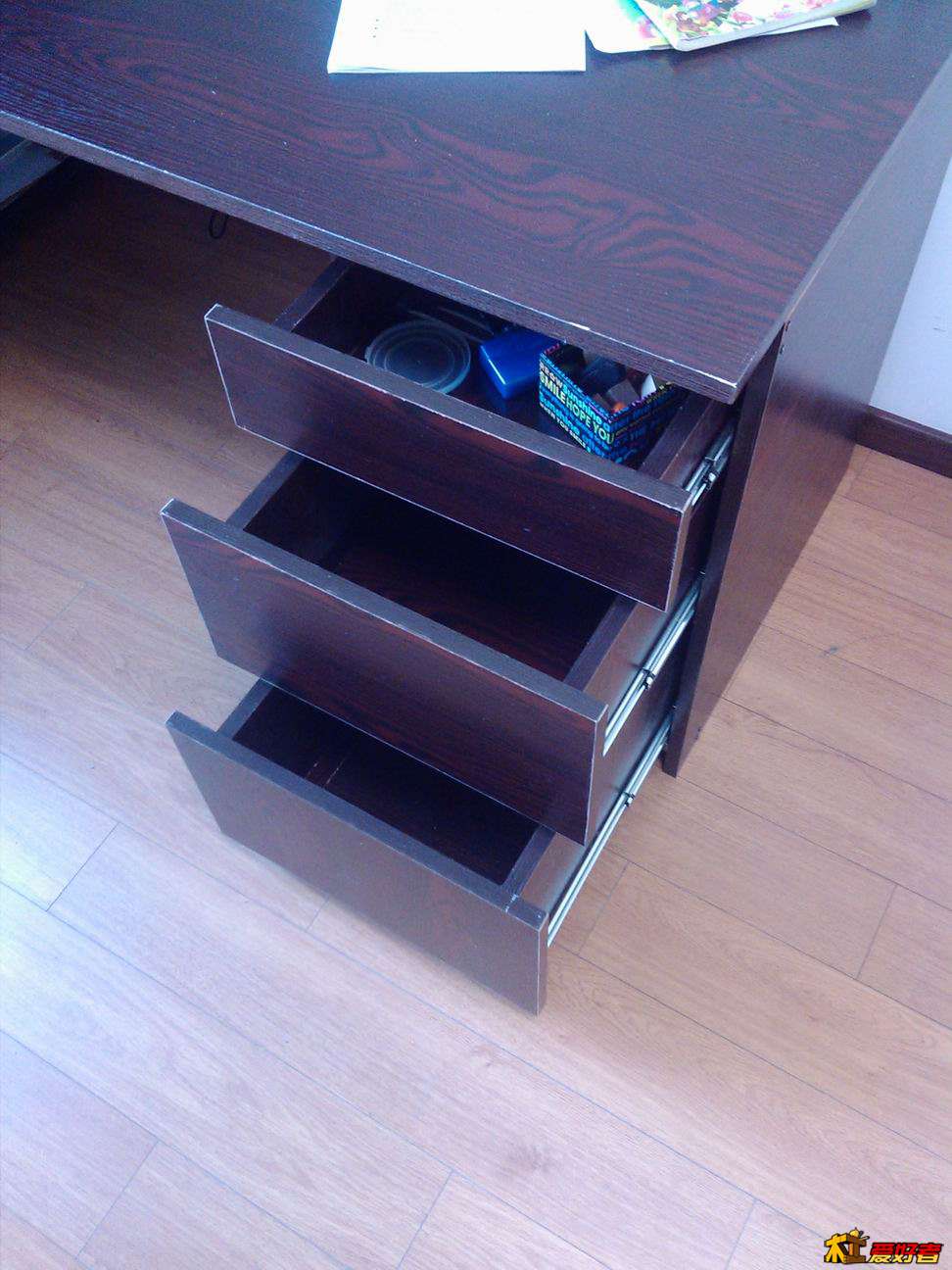

下面看看成品吧
& n# z/ ~# U# E; E$ X; |/ F
% A( ]) o" G( C" s2 }: `
9 V- c6 [3 U5 e- z9 b2 J

xp9188

pater

好像锯口蹦边很严重啊

xp9188

经验及教训：
1、轨道锯真的很重要，它能让任何人锯出笔直的线条；
2、木楔定位器对于大板材还是很好用的，但对小东西就费劲了，如果要对板，那就更费劲了，它需要专注的精神和足够的经验；

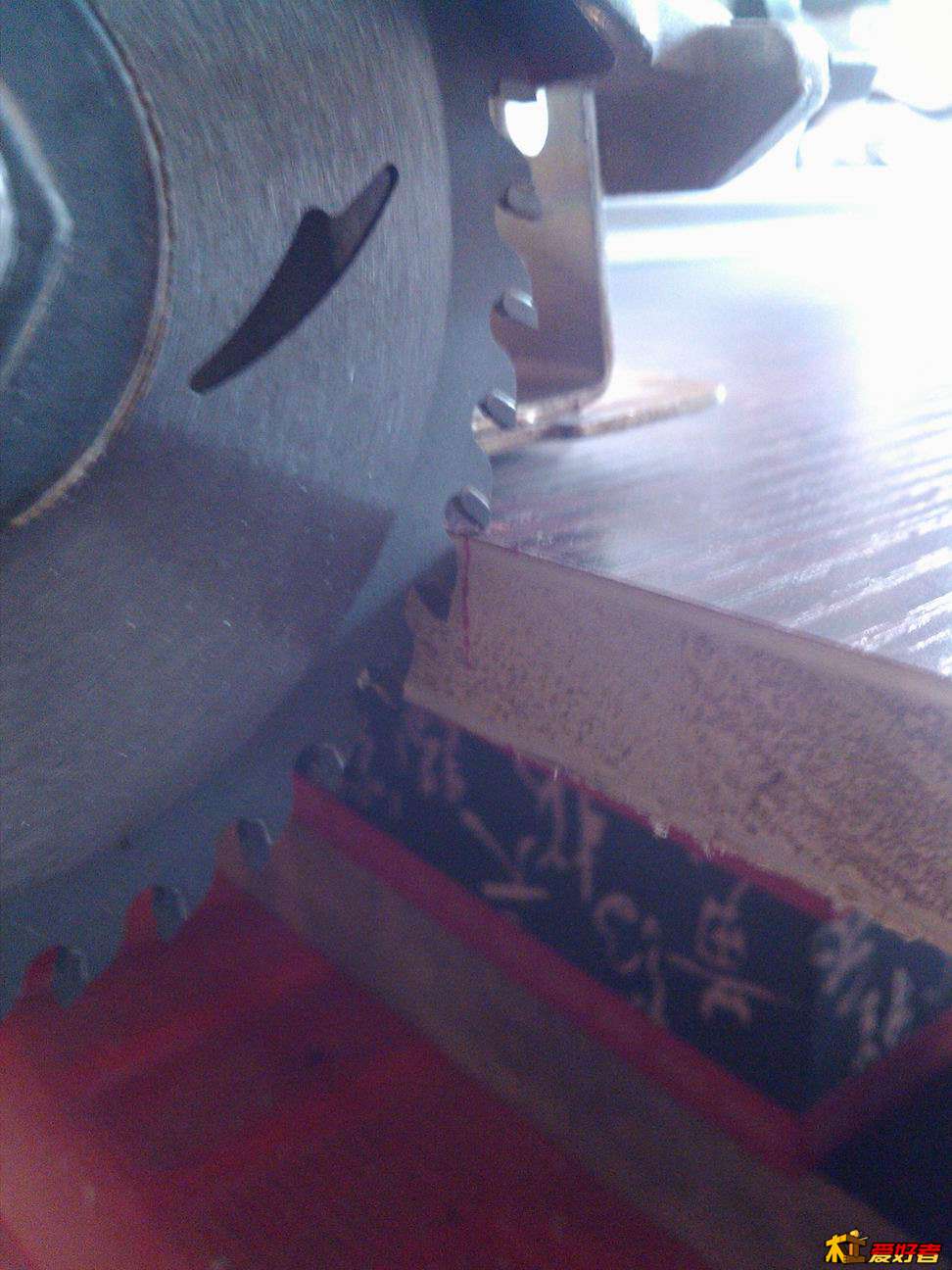

! c7 ?7 `: c+ Q& |" ~1 L" f: h3、4寸锯片毁了板材的边缘，崩齿严重啊，整体柜子感觉档次下降很多，55555。后来，偶然发现按锯片反向推锯就不崩齿了，但容易糊，有了封边条的遮盖，这个就无所谓了。可惜发现这个方法的时候，基本的料都快下完了，我哭；
- b+ g, b. }$ u, ], p  X7 Z/ m7 H4、CAD图要细化，越细致越好。由于我的CAD图很多尺寸分割线、定位线没画，导致组装小柜、抽屉时遇到了大麻烦。为了能把它们组装好，我整整用去了1天半时间。标线、画尺、定位，搞的我晕头转向。苦啊
5、阻尼滑道没必要，我话了100元买了3付，装好后发现抽屉拉出很费劲，回位的时候倒是自动。不过，作为书桌，这个功能很没用。
6、工作现场尽量有序化，由于我的乱放，导致桌子的后挡条被踩断，至今未搞到合适的替代品，我下料太省了~~
8 d' x7 t# m4 b$ Q) a6 O% v+ [大概就这些了吧，如果各位木友有啥问题尽管问，如果需要这个柜子的CAD图，就留言吧。
