小型工作台系列改造第一集：完成主体结构，安装靠山滑轨！

boyonet

原帖由 peleepei 于 2008-10-10 09:55 发表
在我看来,这个结构很不结识. 不适合做工作台. 不信您左右,前后晃晃, 两天就扭来扭去的了. 需要改进结构.

( p3 M, K# @4 H4 [
6 ~( L/ n. d; ~+ ]8 Q( D& o没错，我已经在四个角加了4个三角，下一步要在四边加横撑，然后再加四个三角，应该差不多了吧！
; e9 x, f; H. d3 X  U
还有，按照您的建议，我已经用打深孔的办法，用原来的螺丝吧雕刻机倒装好了，可惜出现磁环断裂问题，现在在搁置！

boyonet

原帖由 背着房子流浪 于 2008-10-11 00:22 发表
; s" q" M6 j0 x  D- \台钳用什么代替

  s' k  \) a4 D+ N9 E8 h; |准备在左下角加一个台钳，正好可以配重

boyonet

超时了，无法编辑第一个帖子，也没有留位置，只能在最后进行更新。郁闷中。。。。。
" @. l- Q! {! s. {
: K* [. e0 Y/ E# a% R; w' L这两天一直忙碌雕刻机磁环断裂的事情，微型工作台有些滞后，主要的改进有：

1、雕刻机倒装所用英制的螺丝买不到，只能还用原来的8mm螺丝，把18mm的台面打深孔安装。不过效果目前看还可以，挺稳当，已经干了一些活了。

9 J$ H$ \6 V; _; S& B, |2、气撑不好用，承重也不行，而且合盖后，气撑一直在压缩状态，始终有一股力量在将台面向后撑。对工作台稳定不太好，所以退掉了。再想其他办法。

5 {4 j/ G( k! ^8 L2 @5 a. g3、靠山的材料无法落实，我想寻找的靠山一定要宽，固定在前后滑块的部件要有宽度，才能确保平行移动。目前先找了一个地板条测试一下，效果还行，微小的平行度变形来自于木料本身的变形，换成其他材料，比如铝合金就会改善许多，而且滑块座的安装方式也要改一下才行，正在思考中。

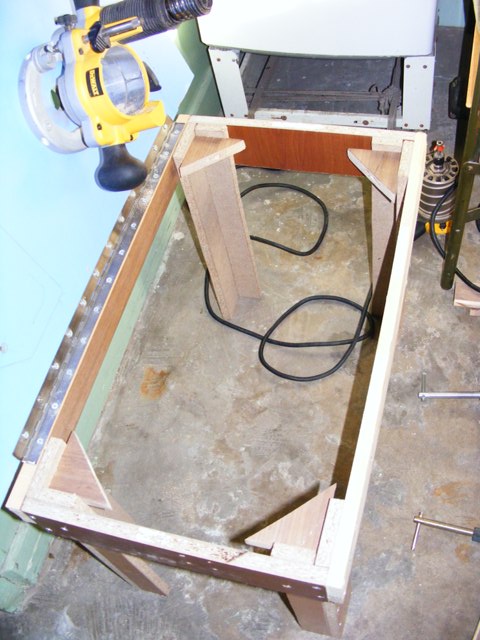

4、加固工作，增加了4个三角，因为太厚，所以专门买来自钻自攻螺丝。横撑材料已经找好，但是准备最后再加。买了四个脚轮，却不知道是否应该安装？如果要安装还需要裁断腿部，保持台面与家中的板凳一样高度。

lanlantongtong

岁月沉香

打酱油路过,学习了:vv

亚文

圆锯台装轮子不安全.......

背着房子流浪

在上新图看看

weihan

建议楼主不要用防腐木，有化学药剂，（有些不良商家用的化学处理剂，就不说了，你查一下就知道了，建议室内的别用防腐木）

涡轮发动机

江山如此

这里面都是高人啊，期待继续。

joe66670941

thanks

boyonet

原帖由 亚文 于 2008-10-11 23:16 发表
圆锯台装轮子不安全.......

带刹车的轮子，单个承重30公斤以上的，可不可以？

boyonet

原帖由 weihan 于 2008-10-11 23:59 发表
! z! q+ h& o! Z& }" X" o建议楼主不要用防腐木，有化学药剂，（有些不良商家用的化学处理剂，就不说了，你查一下就知道了，建议室内的别用防腐木）

: @. T4 |0 e- B2 ?: [+ l
谢谢提醒，还是用普通板子吧！

boyonet

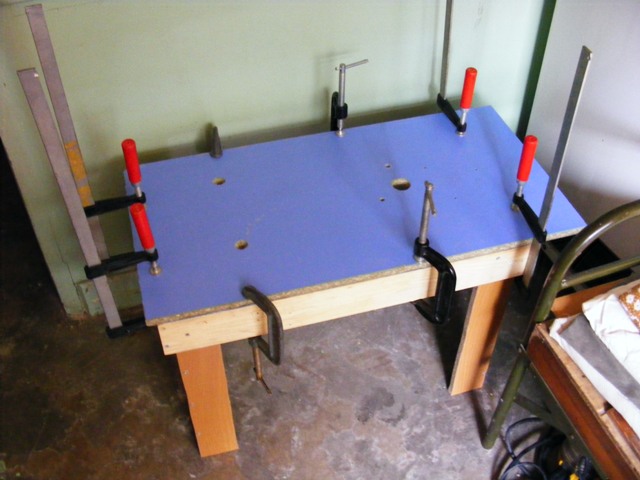

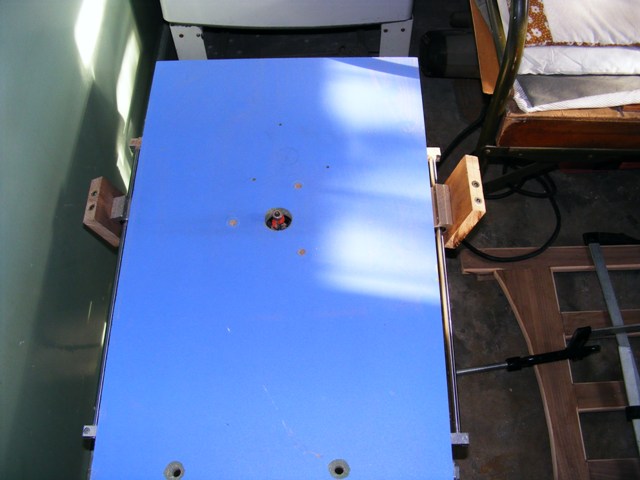

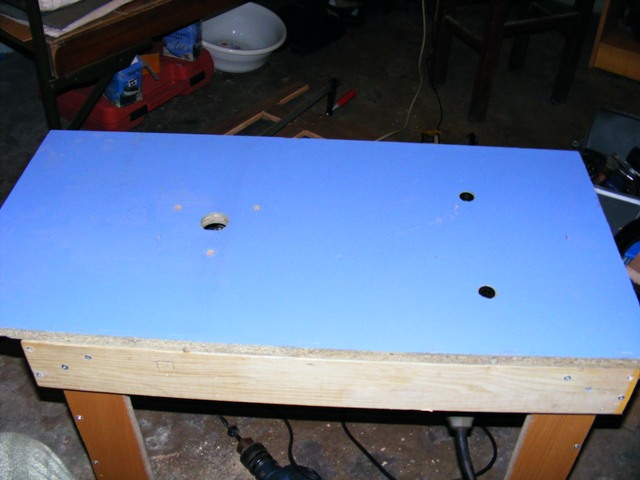

这两天被雕刻机磁环的事情搞得没心情。。。。郁闷，老婆大人又要求尽快完工木栅栏门，小家伙总是爬出来，关门又不愿意。所以工作台进度较慢，不过留了很多思考时间。经过反复思考，还是决定不用开盖式，老老实实把台面安装到位！

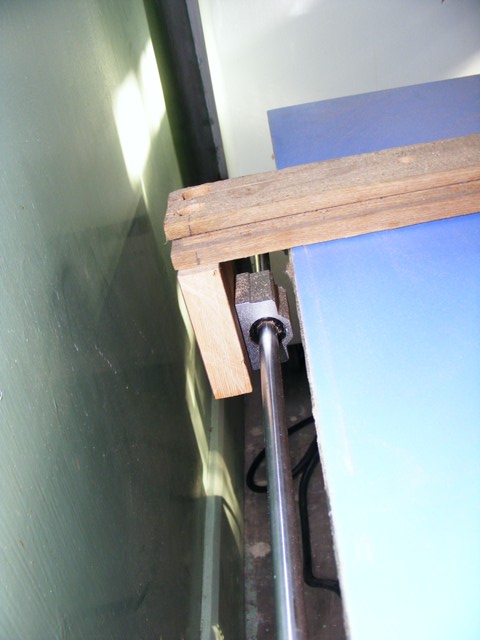

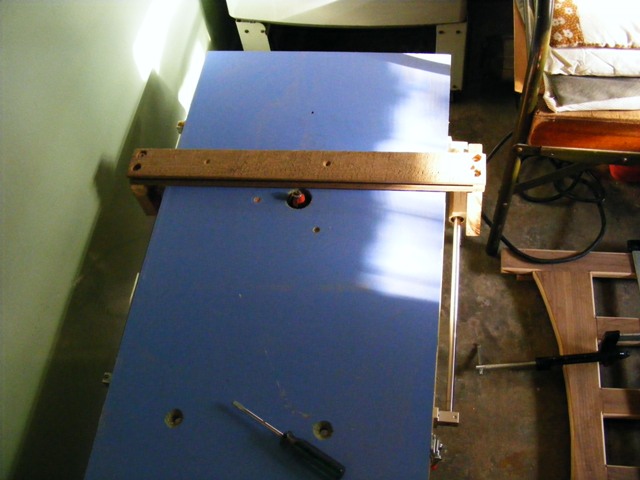

! E8 C0 {& Z6 n' p3 r靠山暂时找不到合适的材料，随手捡了一个木板暂时试试看！效果还可以，但后侧的滑块也需要更换成长型的，最好也带锁定，那就万无一失了

boyonet

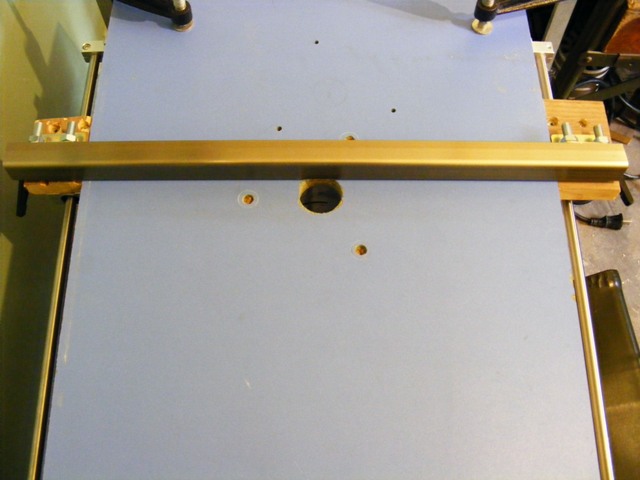

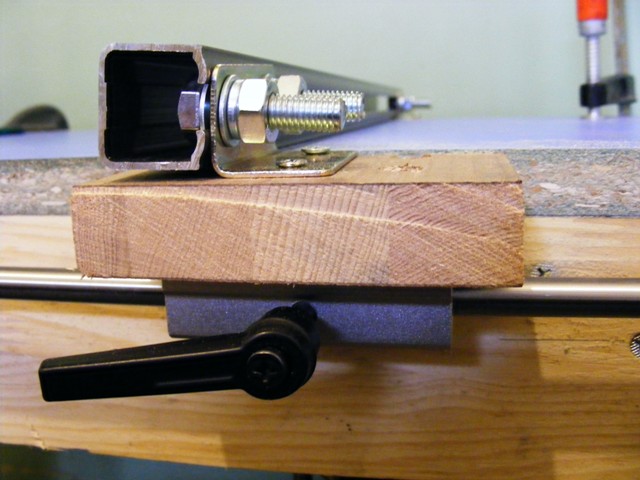

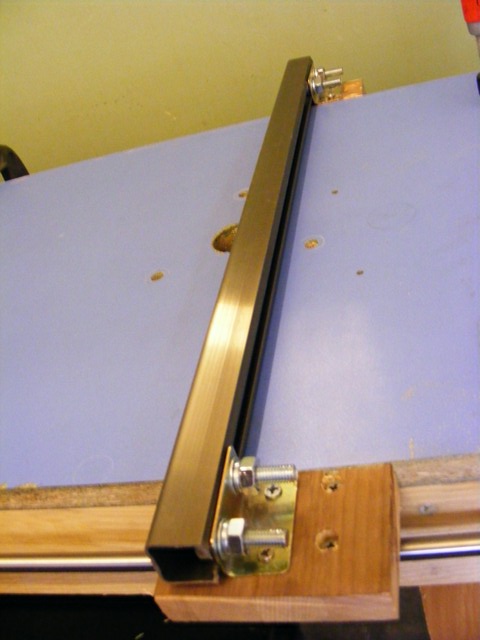

继续更新，上午再次去了成寿寺五金一条街，退掉了气撑，买了一截铝型材轨道作为靠山，配了些螺丝之类的，同时，将后端的小滑块更换成大滑块，也改装为手柄固定的方式。经过努力，已经安装完毕，实测效果非常不错，单边锁定只有不到半毫米的微微晃动，双边锁定就是万无一失。。。。。。。呵呵！
