DIY台锯（内部结构在51-53楼）

pf4 · 发表于 2013-10-21 09:26:36

本帖最后由 pf4 于 2013-10-21 09:28 编辑

smiling66 发表于 2013-10-21 08:07 " r$ \1 a) ?6 m9 C) S6 M; t6 v
一直想知道这种凳子的面怎么和框连接在一起的？

老办法：上钉，直接砸。

漂亮的办法，两面打孔，上圆木榫。

老式做法：支柱留榫，凳面上透榫，隐榫，这个作品。

qf8901 · 发表于 2013-10-21 09:32:25

这个不错！

牛夫斯基 · 发表于 2013-10-21 09:32:59

楼主这头像是波尔卡么？

Max_Yoka · 发表于 2013-10-21 09:38:24

这台锯做得好啊，很有味道！

lkj130 · 发表于 2013-10-21 09:41:39

这个非常不错再接再厉给我们DIY一个靠山参考啊

robamxt · 发表于 2013-10-21 09:41:40

本帖最后由 robamxt 于 2013-10-21 09:43 编辑

感谢论坛各位大虾的拍砖，小弟从中也学到了很多，台锯还在升级中，后续会在安全性和细节方面会有所升级。
由于有很多木友都想自已DIY台锯，现我就将这台台锯的内部结构公开给各位大虾，希望大家给予指导和批评。
看图！

robamxt · 发表于 2013-10-21 09:49:29

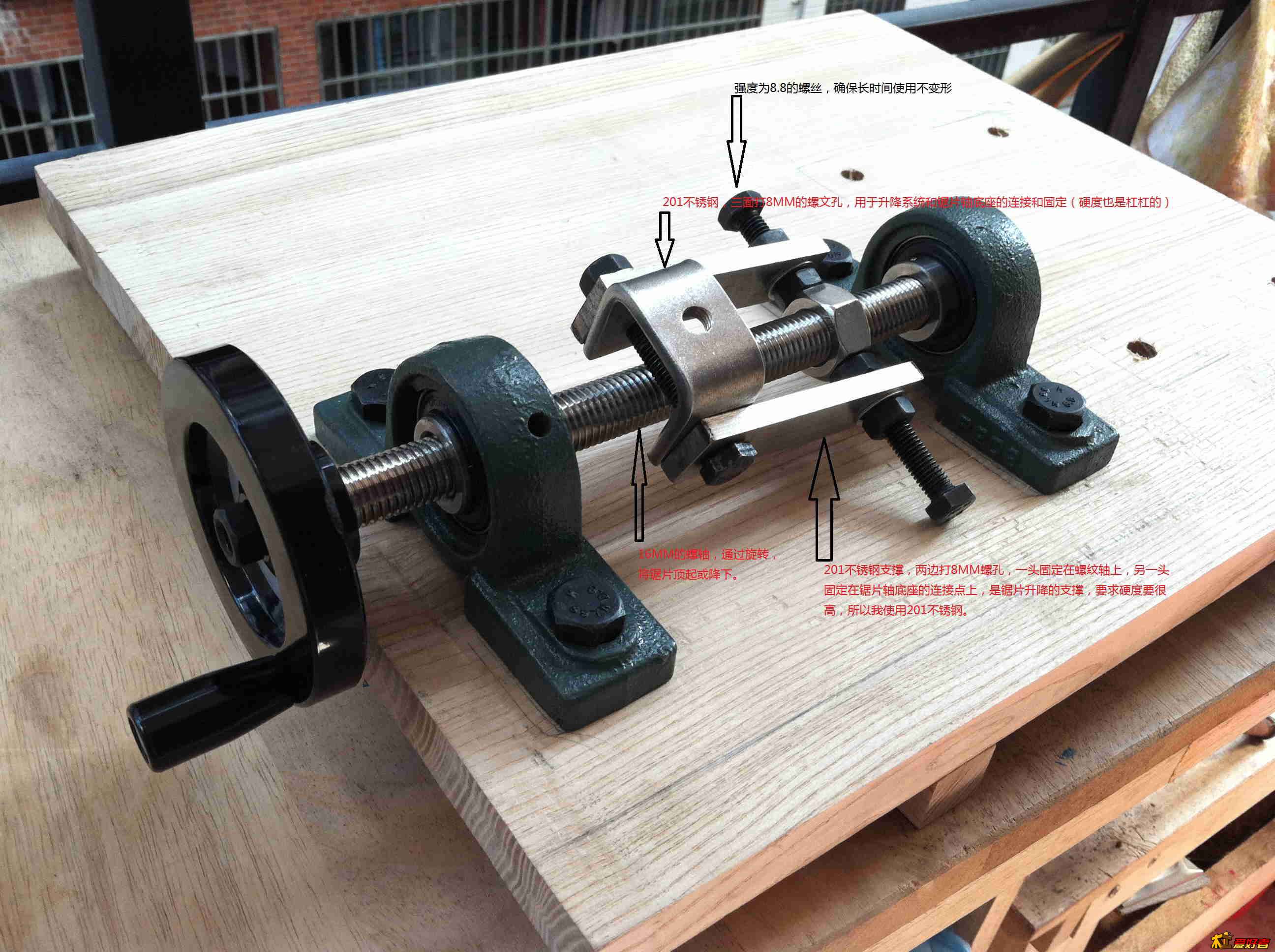

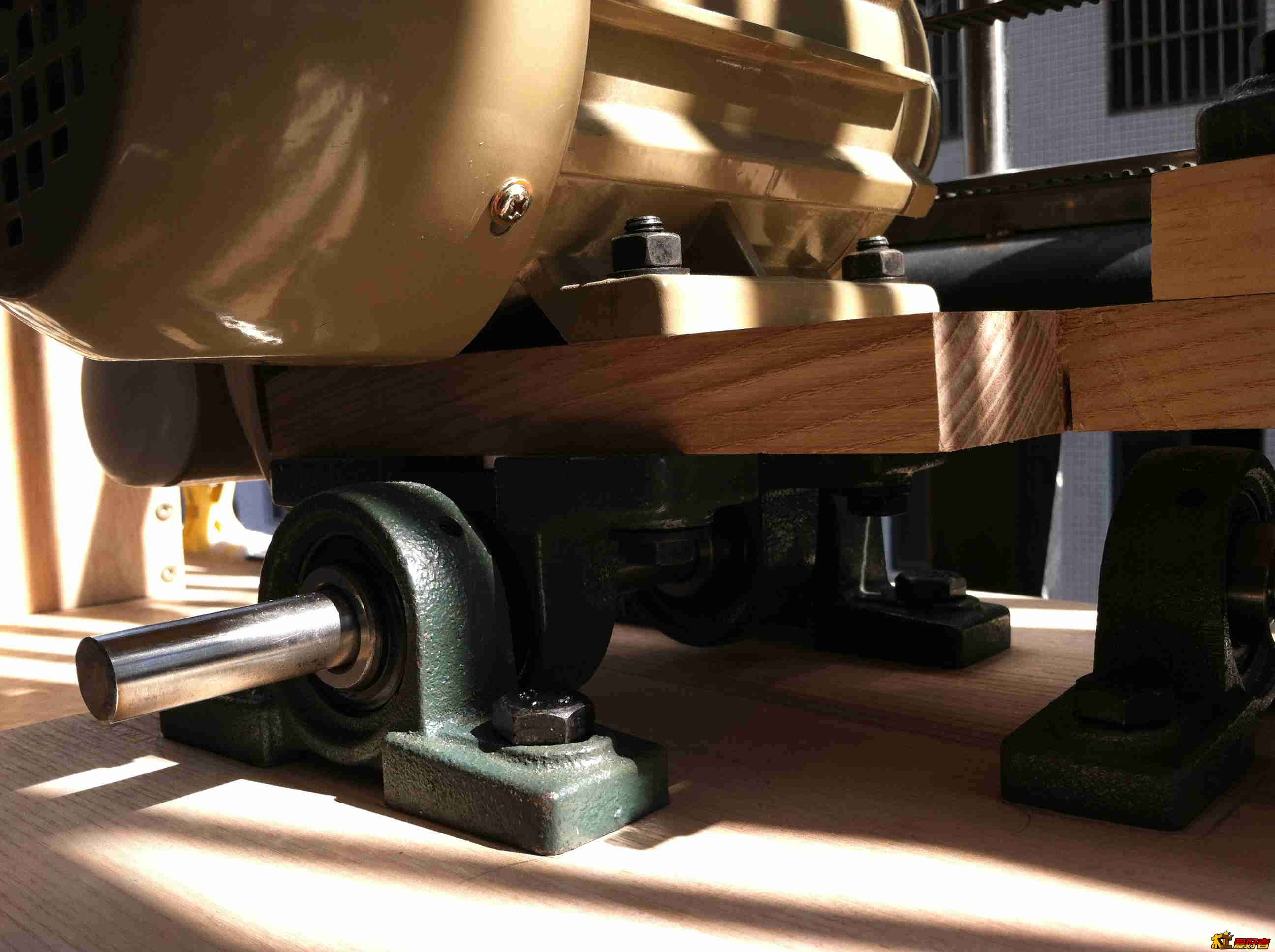

台锯内部结构

robamxt · 发表于 2013-10-21 09:53:07

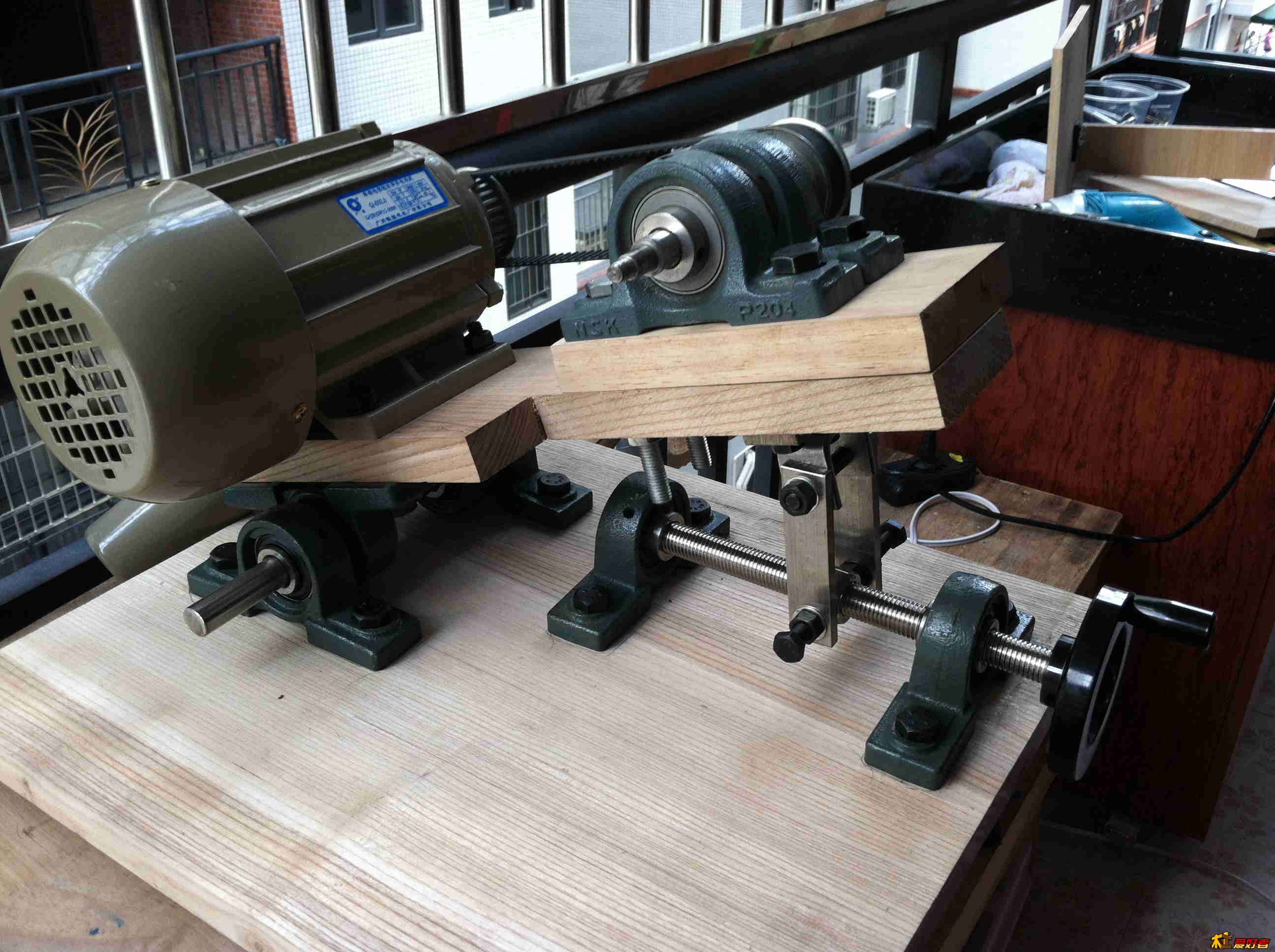

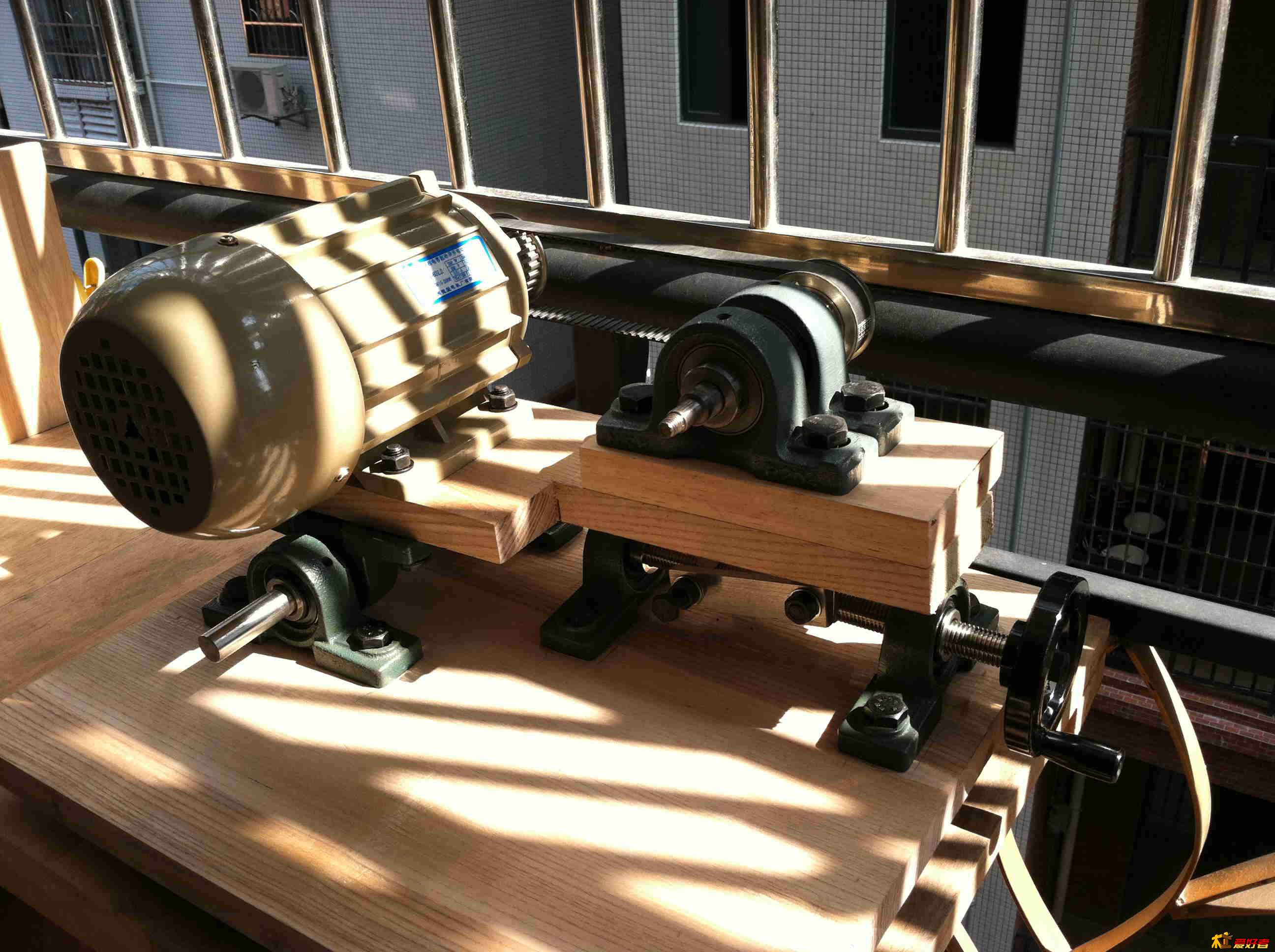

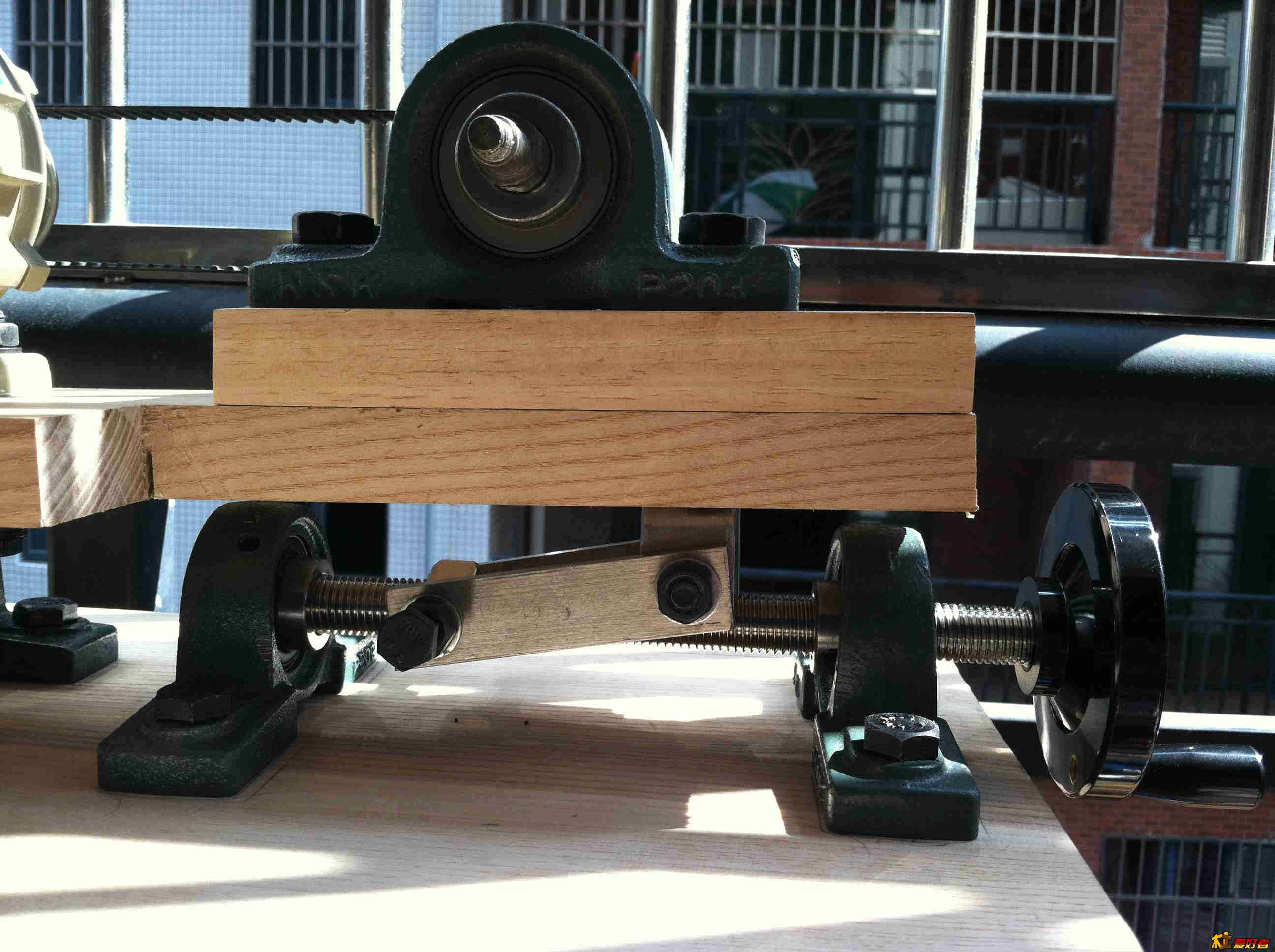

升起来的效果

robamxt · 发表于 2013-10-21 09:57:19

由于内部所使用的配件硬度较高，安装也比较严谨，所在台锯在升降过程还是很顺滑，并且没有两边摆动，试机过程也未见锯片会上下左右跳动。

漫爬小乌龟 · 发表于 2013-10-21 10:25:06

相当不错。

树叶开心 · 发表于 2013-10-21 10:36:02

这升降结构强度很高啊。。。电机功率多大的？

皮拖子 · 发表于 2013-10-21 10:38:18

这些配件是买现成的吗？还是有自己去加工的？

学者20 · 发表于 2013-10-21 10:44:17

真强大呀，看的心痒手也痒了

whf555 · 发表于 2013-10-21 11:01:41

铝镁合金，牛啊……

闪闪红星 · 发表于 2013-10-21 11:19:22

好做得很合理
