酒柜方格木工怎么做

tcl2010 · 发表于 2013-10-21 08:22:55

本帖最后由 tcl2010 于 2013-10-21 12:43 编辑

我用cad画图，然后标注得到精确尺寸。

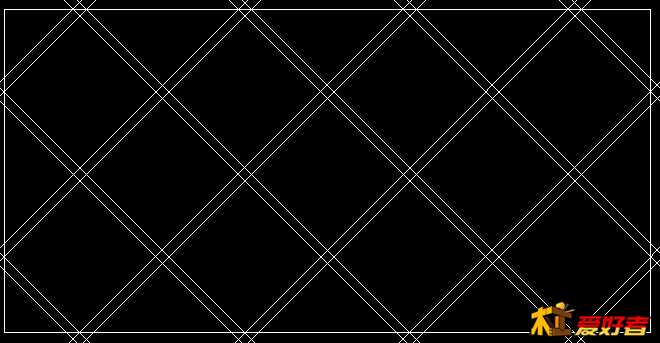

首先用cad画一个2000*2000 板材厚度自定义。方格距离自定义的矩阵。翻转45°
然后画确认一个长方形框架，把框架拉到矩阵内。

按照楼主给出的图纸，框架迁就酒架来做。不然肯定有一边不对称


2.rar (443.33 KB, 下载次数: 112) 我这个是9mm板材，方格100mm的图纸，最后用修剪工具把对插的地方画好

实际做的时候尺寸还要减少一点，不然放进去很困难，楼主图片严丝密缝，估计放进去的时候用锤子慢慢敲进去的
还有板材的厚度误差都是要注意的地方，多做几个就有经验了

这是最近做的一个，客户已有酒柜，框架不能改，用9mm板材做100mm方格，导致右边不对称。
边缘也不是2块45°对接

榆木核桃 · 发表于 2013-10-21 11:38:08

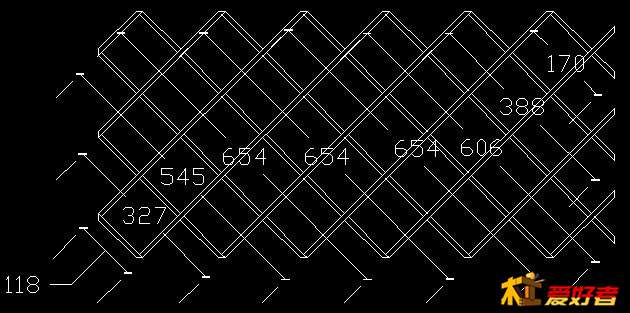

先画出框架，画出右下角的那个斜板，22，然后偏移就是，打断不需要的，最后剩下的标注下就有数据了

阿博 · 发表于 2013-10-22 19:58:39

技术活啊。下次我也动手做一个。

271446324 · 发表于 2013-12-6 21:14:40

拿个长一点的板直接在上面画线量死的就知道了，总体的话先做好格子再做框，根本不要去算，算出来的反而有误差

spuirrel · 发表于 2014-3-20 18:55:34

想睡觉来个枕头,收下了.谢谢!{:1_196:}

BH8AFW · 发表于 2014-6-21 23:40:19

三人行必有我师。

amoker · 发表于 2014-6-22 14:52:51

技术活啊. 用CAD先排一下。

aff222 · 发表于 2015-1-14 22:52:16

接缝处理是技术活

normal23 · 发表于 2015-1-15 20:08:51

本帖最后由 normal23 于 2015-1-15 20:20 编辑

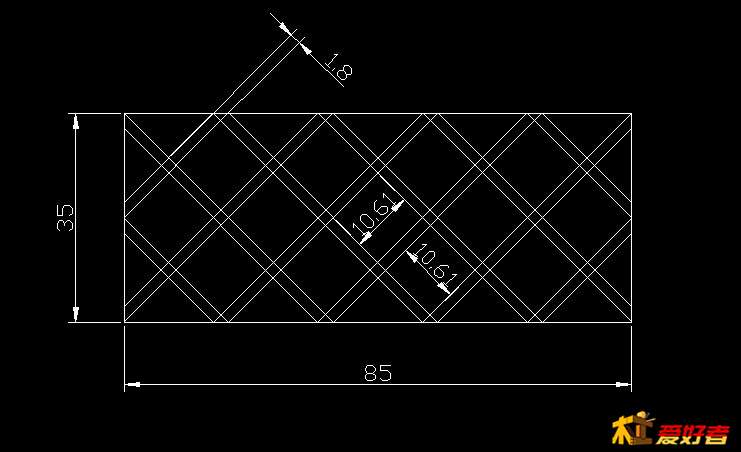

会cad就是有一个好处，只要你会尺规作图，各种尺寸电脑自会帮你算好。画了三个图，只有这个美观点（不是绝对的合缝，放大看图上边，不过肉眼看不出来）。外框尺寸己确定了，那么格子尺寸只要在10-11CM就可以了，如要绝对10公分或者11公分，就得先做格子再做外围框。另外，板材应该是18MM厚的吧？
真正做的话，没有台锯或者推台锯，你根本做不了严丝合缝。何况现在板材厚度也不是都是一样的，也有误差。
我装修用台锯做过一个，精度在0.5MM之内。

mgcat · 发表于 2016-4-21 13:28:45

学习下, 不错!

mzpc · 发表于 2016-12-20 15:46:24

难度有点大，慢慢学习。

lyd1008 · 发表于 2017-7-28 21:33:51

这个用软件怎么画？
