DIY木雕机相关选择求助？

honzira · 发表于 2013-10-13 16:13:28

本帖最后由 honzira 于 2013-10-13 16:16 编辑

新手，在坛子里逛了好久，已中毒。

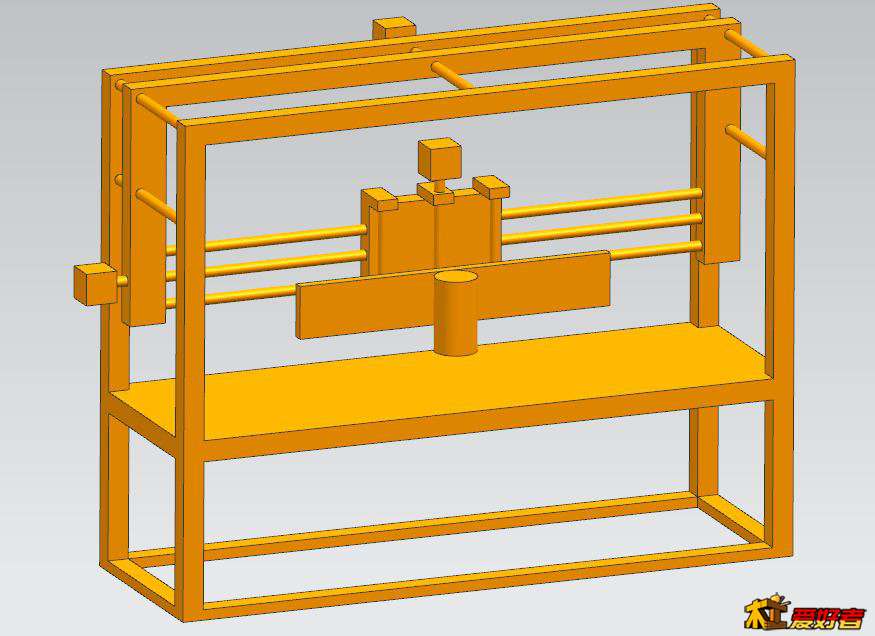

画了个草图，别取笑。不知道这结构可行否（弄这结构就是想弄成全包围的，木雕产生的木屑收集到下方），另外就是想以后再加主轴电机，不知Z轴步进电机用57 2A的可行不？木雕的主轴需要上1.5KW的么?
多谢指导！

杰杰家 · 发表于 2013-10-13 16:50:13

不懂帮顶

我来也1970 · 发表于 2013-10-13 17:17:13

左边个顶上就算了，后面那根轴真心不行，机构的原则，力臂越短越好，这个背离了原则，可能能动，但结果。。。，光这样一看没数据什么都参考不起来，我的意思是从网上下成熟的方案，我做过一台小的，全钢板的，你工件多大，然后做什么用，目的先确定再定这个。

honzira · 发表于 2013-10-13 17:33:37

我来也1970 发表于 2013-10-13 17:17
左边个顶上就算了，后面那根轴真心不行，机构的原则，力臂越短越好，这个背离了原则，可能能动，但结果。。 ...

1000*400，木雕怕木屑飞到滑轨，所以全部弄上面去了。

mingbo · 发表于 2013-10-13 19:27:27

honzira 发表于 2013-10-13 17:33
1000*400，木雕怕木屑飞到滑轨，所以全部弄上面去了。

这个想法我曾经也想过，不过也担心电机太小，所以没有做成这样，如果可行的话是不错，最顶那条导轨要带座，切记！

yanpc1234 · 发表于 2013-10-13 21:00:58

不行！间隙巨大！天车结构、不稳！切割还可以，雕刻是绝对不行！！！想想就是调的再好公差也会有两毫米！！！z轴2a慢点还行，y就危险！百分之90以上会失步！结论：整体结构一团糟，造出来会是废铁！！重新搭结构。

罪孽成佛 · 发表于 2013-10-13 21:04:42

本帖最后由罪孽成佛于 2013-10-13 21:07 编辑

Y轴不合理吧滑动5根光轴受力点不均衡啊 5根滑动虽然很稳定你觉得移动起来会不丢步？左右2边中部滑动并联2个步进机应该可行

风林 · 发表于 2013-10-13 21:52:47

不太懂，帮项

zdkj · 发表于 2013-10-13 22:58:14

honzira 发表于 2013-10-13 17:33
1000*400，木雕怕木屑飞到滑轨，所以全部弄上面去了。

为防尘得不偿失，体积要加大很多，机械性能要降低很多。即使Y轴相关部件用很粗壮的加强刚性，电机牵引力臂也很不合理

flyfish19730518 · 发表于 2013-10-14 09:53:52

Y轴改2个电机在两侧推动，用力平衡一些。
如图侧向的力太大
愚见

flyfish19730518 · 发表于 2013-10-14 09:56:20

补充，这个设计很独特！有妙用的
可以防水防尘，丝杆免维护啊

flyfish19730518 · 发表于 2013-10-16 22:38:01

想过来看看啥进展？！人气不够啊

q1251542554 · 发表于 2013-10-16 23:15:26

给楼主提点建议，要想免维护，完全不用这样大费周折，这个结构我个人感觉能动起来已经阿弥陀佛了，先看看一些商业机和工业机的设计，

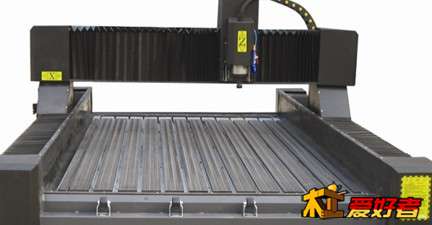

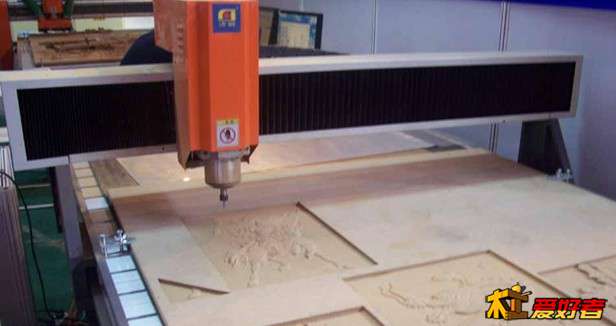

这两台机器分别是木工雕刻机和石材雕刻机，石材雕刻机（应该是下面这张）使用了双Y轴，使用风琴式风尘罩将导轨和传动部件遮盖起来，这样只要定期给导轨和丝杆刷油就行，有防尘罩导轨和丝杆基本不会沾上异物，达到了免维护的目的
其次，加工木料会产生危害身体健康且难打扫的粉尘碎屑等等，如果使用上面的设计，可以考虑用塑料布之类的给机器搭个帐篷

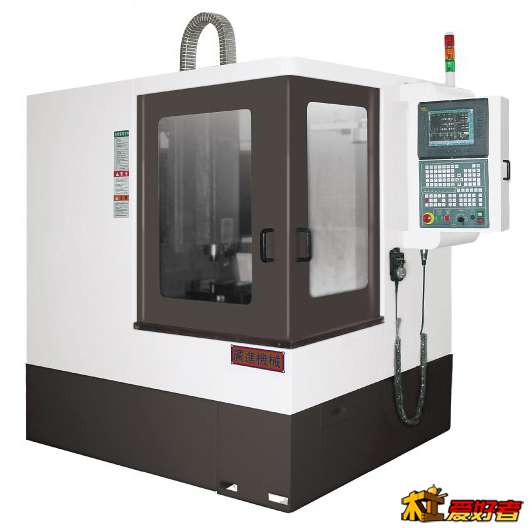

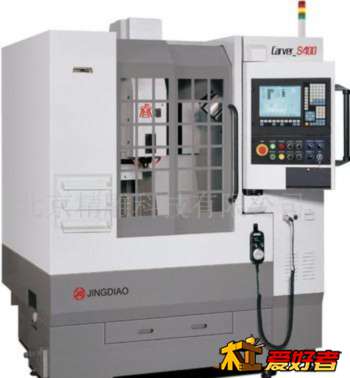

如果要全封闭的话那就看看工业金属加工机器

百度随便找了几张图片，大家看下，明白意思就行
其实在网络发达的今天，diy一台木工雕刻机是很简单的事，网上有很多很多资料，配件也来得很容易，我觉得大家应该考虑将机器做的更好，更完美，想更好的方向发展，，比如防尘（我来木工论坛没多长时间，几乎没有看到哪位朋友diy的机器有防尘装置），吸附装置，甚至到五轴，自动换刀等等高级应用
顺便说下防护罩，

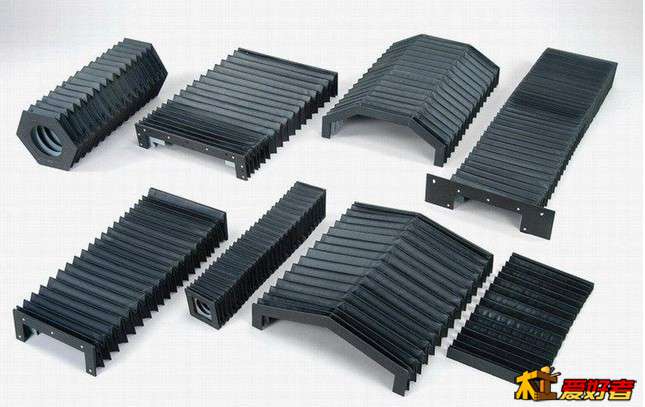

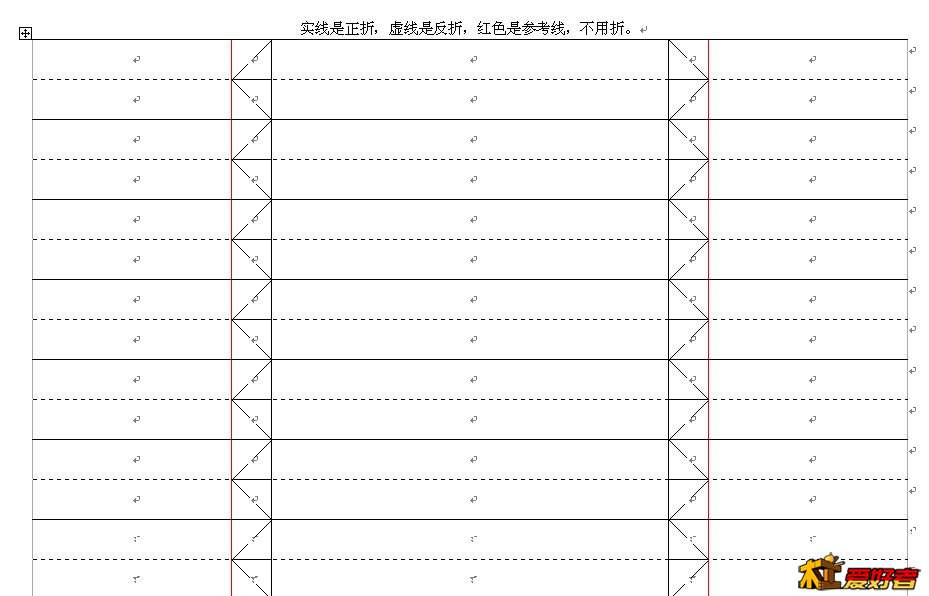

这是在数控机床上广泛使用的风琴式防尘罩，制造很简单，截面可以做成多种形状，满足不同需求，这里奉上折叠图纸，也是来源于网络，大家也可以试一试，给自己的机器装上防尘，把丝杆和导轨保护起来

以上均属个人见解，有说错的地方请高手斧正，不喜莫怪，

q1251542554 · 发表于 2013-10-16 23:18:56

木屑比较轻，应该考虑使用加装在主轴上的吸尘器来除尘

honzira · 发表于 2013-10-17 12:35:47

多谢各位提出的意见，看来还是欠考虑了点东西。看来还得考虑整天部件才行。
另外很想知道2个主轴的话，应该怎么控制？
