我新买的角磨机是不是坏了

全民自制 · 发表于 2013-10-15 23:45:30

ittechbay 发表于 2013-10-15 22:50* I$ ~, i: q+ g( [) w
比如说，角磨机安装好锯片，关机状态下，用手旋转锯片，能感觉的出锯片不是紧紧带动里面的东西（可能是齿 ...

明白了，就是你主轴转动10度才能带动大伞齿轮转动，是吧，那就看你得伞齿轮和主轴采用什么定位方式了，紧顶位打跑位了，一般是两种，第一种也是常见得一种，键销配合，采用长键居多，也有用半圆键得，积压变形后导致不能紧顶传动，还一个就好，几毛钱，第二种就比较少见，采用螺纹紧顶，这还分两种，一种是主轴自带螺纹，伞齿轮内孔也有，一种是有紧顶圈，在紧顶圈上有3个螺丝穿过，紧在主轴台阶上，起到同步作用，这个也好办，用板牙和丝攻分别理一边丝就差不多；另外一种情况就是伞齿轮和主轴打脱弹位，产生间隙导致键销松脱，重新装顶也ok

ittechbay · 发表于 2013-10-16 10:00:31

本帖最后由 ittechbay 于 2013-10-16 10:09 编辑

全民自制发表于 2013-10-15 23:45
7 T/ B, b; H9 P9 ]明白了，就是你主轴转动10度才能带动大伞齿轮转动，是吧，那就看你得伞齿轮和主轴采用什么定位方式了，紧 ...

拆开看了下，估计是螺纹紧顶方式的，估计把大伞齿轮前推一点就OK了，但是怎么前推呢？不清楚里面是什么连接方式

全民自制 · 发表于 2013-10-16 10:09:35

ittechbay 发表于 2013-10-16 10:00
6 {; i' w5 e C1 o拆开看了下，估计是螺纹紧顶方式的，估计把大伞齿轮前推一点就OK了，但是怎么前推呢？不清楚里面是什么连 ...

是轴自带螺纹还是外带辅助螺纹的

全民自制 · 发表于 2013-10-16 10:09:46

最好上图

ittechbay · 发表于 2013-10-16 10:11:20

全民自制发表于 2013-10-16 10:09 2 O3 w: d9 f) M3 B- t% ^. W
最好上图

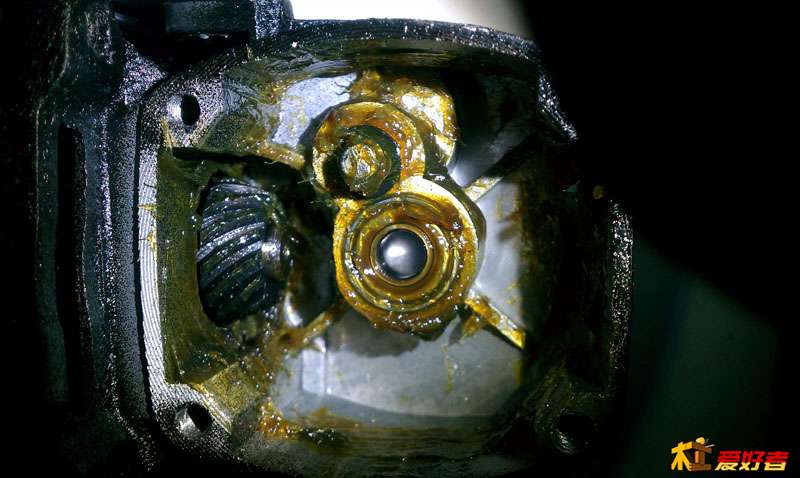

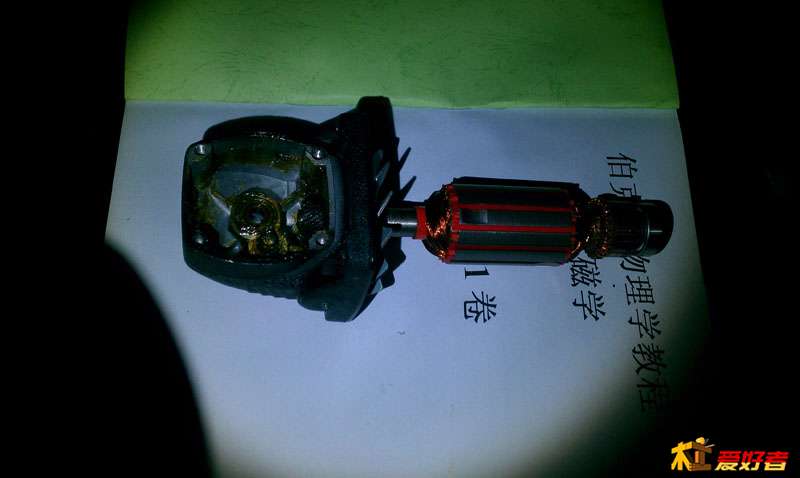

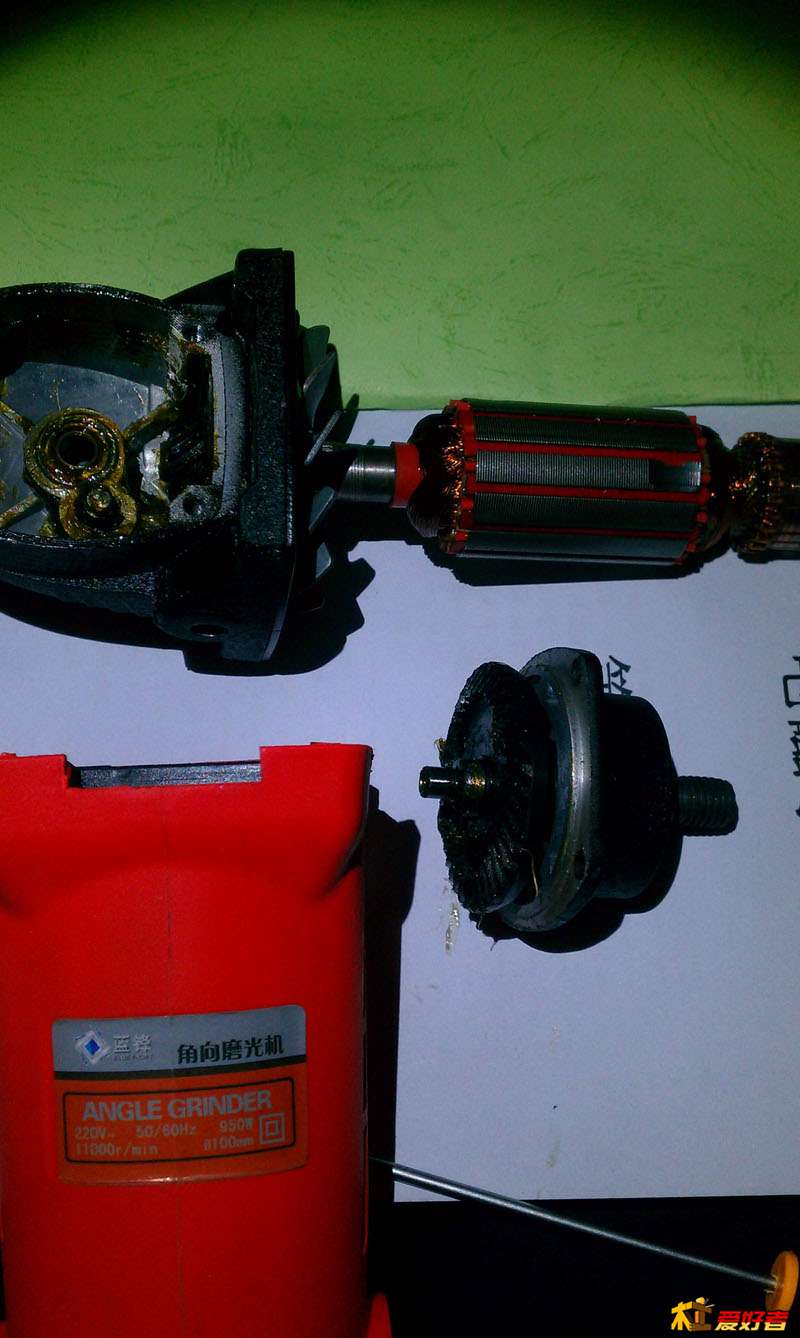

图在上面

ittechbay · 发表于 2013-10-16 10:15:03

里面链接方式不是简单的螺母链接，比较先进，

ittechbay · 发表于 2013-10-16 10:18:53

全民自制发表于 2013-10-16 10:09 2 F0 s' @* o- I) K; G' ^
最好上图

可能大伞齿轮不用动，只动一下主轴，就是和大伞齿轮咬合的那个

全民自制 · 发表于 2013-10-16 10:22:35

你把机头的照片重照下，照近点，多来两站

全民自制 · 发表于 2013-10-16 10:23:59

只照机头，就是主轴和大伞齿轮

ittechbay · 发表于 2013-10-16 10:43:13

本帖最后由 ittechbay 于 2013-10-16 10:44 编辑

全民自制发表于 2013-10-16 10:23
) P4 g. O- y. F) P" Y$ U1 N只照机头，就是主轴和大伞齿轮

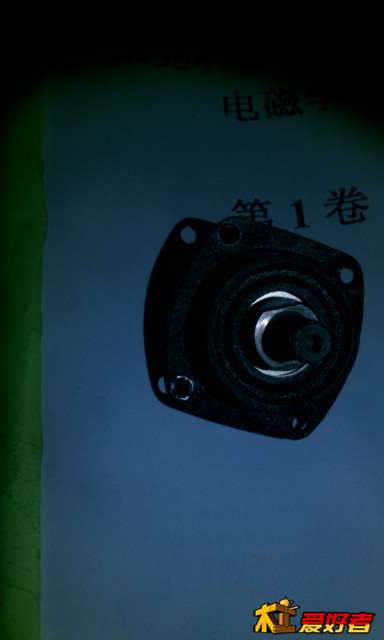

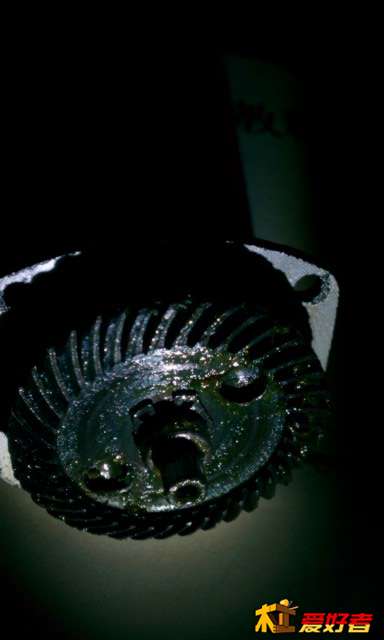

主轴可能是问题所在，用手握住大轮，可以稍稍旋转中间的轴，而且中间的轴可以稍稍前后移动，那个U型垫圈也可以动，这个东西该怎么调整下

ittechbay · 发表于 2013-10-16 10:45:43

可能是买来时，安装磨片时，把主轴给拧松动了

ittechbay · 发表于 2013-10-16 10:52:15

是不是必须要撬，才能拆开主轴

全民自制 · 发表于 2013-10-16 10:54:41

不用，看见卡簧没，用卡簧钳撑开卡簧，一腿就都出来了

全民自制 · 发表于 2013-10-16 10:56:12

那不是垫圈，叫轴位卡簧，是内圈卡簧，用外张卡簧钳

ittechbay · 发表于 2013-10-16 10:57:43

全民自制发表于 2013-10-16 10:54 1 c* O" ]! e* {8 ?6 ]2 r
不用，看见卡簧没，用卡簧钳撑开卡簧，一腿就都出来了

卡簧就是那个U型垫圈吧，上面带两个孔，卡簧钳没有，用别的东西能弄下来吗
