看了手推台锯，画了个台锯的底盒，请大家提意见

牧人 · 发表于 2013-10-11 17:39:36

现在我这能看到了

牧人 · 发表于 2013-10-13 10:46:30

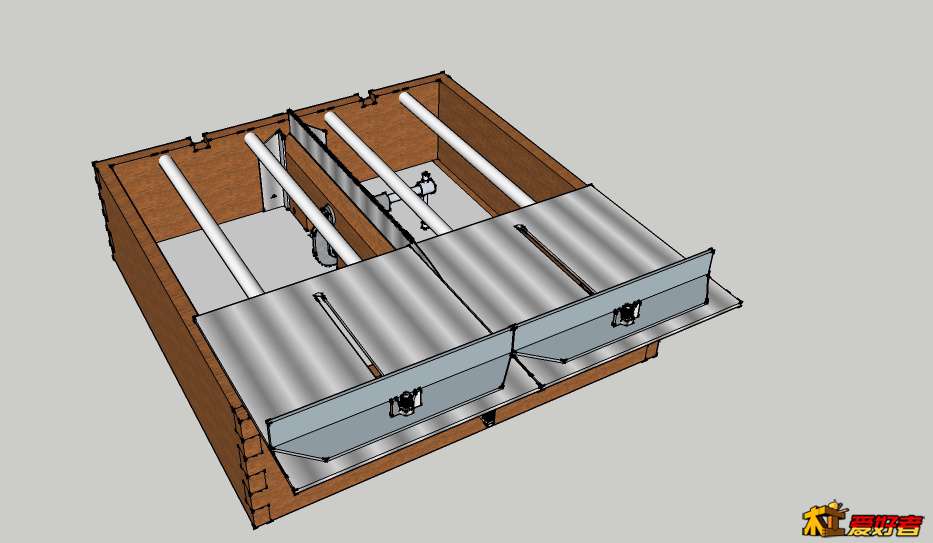

上半身出来了，用钢板和角铝制作。

牧人 · 发表于 2013-10-13 11:06:47

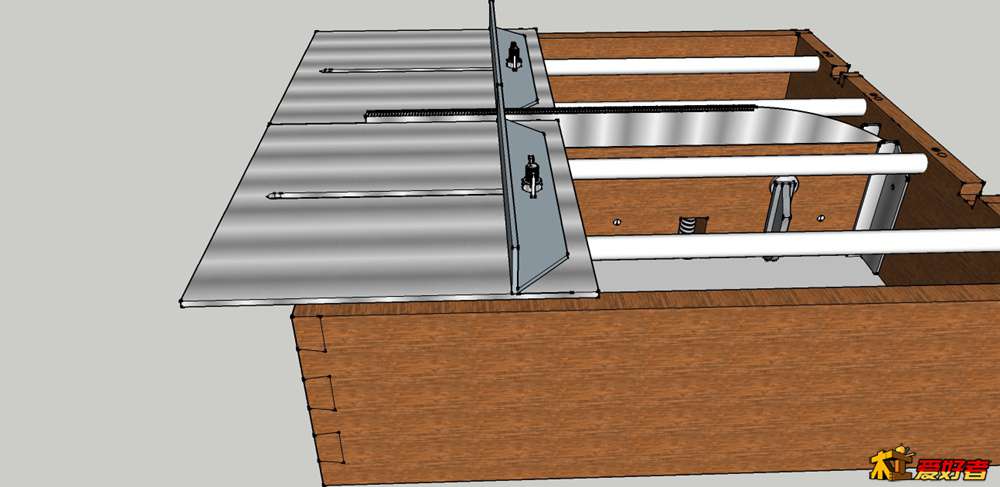

靠山正装，工件的切割宽度约为200mm，靠山靠前倒一个方向装，切割宽度能达到400mm。

牧人 · 发表于 2013-10-13 11:14:30

最大锯切宽度时，无法在推板上夹持，只能用手把握。

xiaojiaolver · 发表于 2013-12-21 18:43:59

之前第一次看到视频的时候，就立即动手在CAD里面画了一个，是用铝合金的，结构与视频里的非常接近。

其实，结构啊，材料啊，加工啊，组装啊，都非常简单，TB上能买到几乎所有的零件。

目前DIY计划搁置了，原因跟前面各位说的一样：锯片。。。

看视频，这种推台锯用的锯片应该很锋利、齿很细密，有一定硬度（不宜扭曲），我还没找到合适的锯片。

如果有合适的锯片，做这个就很简单了。

不过，也说不定，钢锯条就能用，我们只是被想象中的困难吓倒了。。。

xiaojiaolver · 发表于 2013-12-21 18:48:05

用弹簧顶锯片，您是这样构思的吗？

我觉得很新颖，但实际效果，担心木头压上去的时候，锯片会歪，不会正正的被压下去，哪怕有稍许的松旷，精度就没法保证了。。。

还是觉得原作品，那种倾斜、手摇升降的，比较科学点。

牧人 · 发表于 2014-1-1 22:12:06

xiaojiaolver 发表于 2013-12-21 18:48 . m' ]! g) w( x u1 B3 u, ^* a6 w. m
用弹簧顶锯片，您是这样构思的吗？& S8 I2 e5 p8 N* f" Z0 l

4 G) g: E7 x, S# e我觉得很新颖，但实际效果，担心木头压上去的时候，锯片会歪，不会正 ...

锯片用木板夹持，纵向的刚度被大大加强，上部露出的高度比较小，不容易产生变形。
机箱两端给刀片组加了滑槽，左右摇摆控制幅度由滑槽的精度决定，精度应该能够控制住的。弹簧只是能使刀片组在上下产生位移。

xiaojiaolver · 发表于 2014-1-1 23:38:59

牧人发表于 2014-1-1 22:12
$ q( a4 |) b3 D6 g& @7 g锯片用木板夹持，纵向的刚度被大大加强，上部露出的高度比较小，不容易产生变形。
4 L1 |1 N) W- C0 {1 g8 g0 Y机箱两端给刀片组加了 ...

祝你成功！哈哈！
