寻有加工能力的机友，一起搞60*90的铝机

瞎雕 · 发表于 2013-9-21 13:18:53

家里有一台固定龙门的铸铁机，就是阿乱那台，各方面都不错，只是工作台太小，35*25左右，所以想D一台面积再大一些的，主要用来雕刻亚克力，双色板，水晶字，说白了，就是商用型的，能赚钱的。

考虑和考查了几个月，60*90这个规格最适合，市场上卖的价格高，包括二手的也是，而且笨重，大部分是铸铝圆轨机，于是想找一个有加工能力的机友，一起D一台。

机架子除台面用铝合金型材30150以外，其他全部6061铝，移动龙门，滚珠丝杆+线轨。其实雕刻机这东西本身就没几个需要加工的部件，两条腿，X底板，X拖板，Z底板，主轴底板，底座打算找人用50方钢焊完后再磨。三轴丝杆全部买成品支撑和固定座。

至于电器部份，就自己搞自己的吧，反正我的是57*76步进+usbcnc+800w电主轴。

然后初步算了一下，机架+台面+底座部分控制在1500，电器部分控制在1500，方轨(Y20，X15，Z15)+滑块+丝杆+螺母+丝杆座控制在2500，这样的话，差不多5500就够了，由于是寻找有能力加工的朋友一起搞，所以以上价格不包括加工费。就算再加上一些其他开支，6000块钱应该足够了。

对了，最好是上海的。如果有计算失误的地方，欢迎大家补充批评

瞎雕 · 发表于 2013-9-21 13:19:29

沙发留着补充

zdkj · 发表于 2013-9-21 13:59:45

雕刻亚克力，双色板，水晶字这个用途，带座光轴也是不错的选择

瞎雕 · 发表于 2013-9-21 14:05:27

zdkj 发表于 2013-9-21 13:59
雕刻亚克力，双色板，水晶字这个用途，带座光轴也是不错的选择

如果是固定龙门的，那就选光轴了，这个移动龙门的，我还是选方轨吧

zdkj · 发表于 2013-9-21 14:12:16

瞎雕发表于 2013-9-21 14:05
如果是固定龙门的，那就选光轴了，这个移动龙门的，我还是选方轨吧

线轨精度取决于安装面，60*90这个尺寸，好像不容易上磨床，如果基础面不行，精度和带座光轴区别不大。焊接的底座，本身应力变形也很大

空调扇 · 发表于 2013-9-21 14:38:38

带座光轴还能省点。亚克力板没多重

18938258422 · 发表于 2013-9-21 19:57:19

我在东莞有机加工能力

疯狂木工 · 发表于 2013-9-22 10:45:06

新的也才六七千块钱何必麻烦了

depeng · 发表于 2013-9-22 21:19:21

疯狂木工发表于 2013-9-22 10:45
新的也才六七千块钱何必麻烦了

不可能吧，从哪买？

瞎雕 · 发表于 2013-9-22 22:40:10

这个行程，这个配置，成品机没有1万下不来

龙凤朝阳 · 发表于 2013-9-23 10:11:35

我是上海松江的，我前不久就D了一台600X900MM的，X轴用了方轨，Y轴用了圆轨。丝杆1605，步进电机57-1.9N/M

疯狂木工 · 发表于 2013-9-23 17:07:31

本帖最后由疯狂木工于 2013-9-23 17:20 编辑

depeng 发表于 2013-9-22 21:19
不可能吧，从哪买？

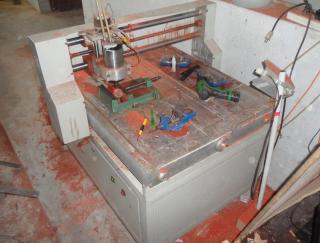

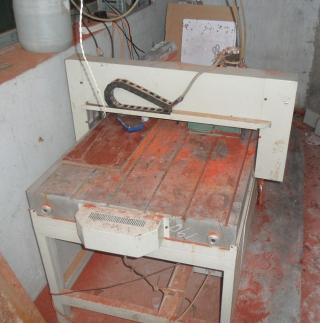

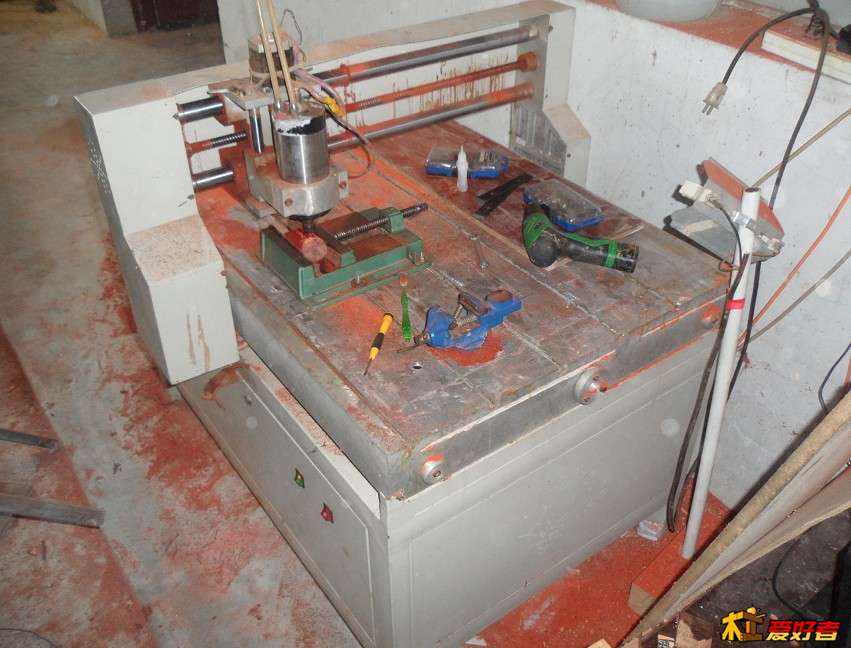

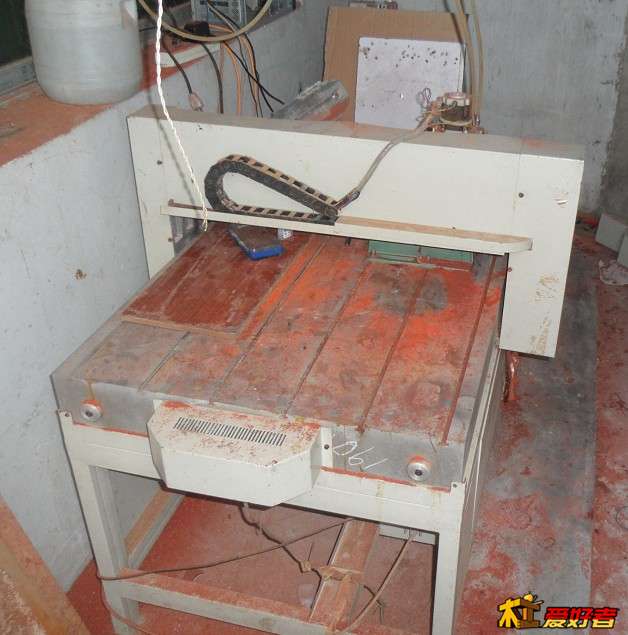

主要用来雕刻亚克力，双色板，水晶字的话广告机的配置足够配置高了浪费 6090 现在估计6500到7000的机子就可以满足你用

就用我这样的足够了

飘舞和尚 · 发表于 2013-9-24 12:49:04

我想d个6060的全钢机器，请师傅们帮忙算一下大约用多少钱，方轨，1065丝杠，86的步进电机，1500瓦的水冷主轴，钢板20毫米以上，谁能设计图纸我愿意花钱买，可以联系Q..264760737

R_Lau · 发表于 2013-12-4 13:40:15

本人有加工厂具有能力。可以提供加工。可联系我。jxfklr@qq.com
