电路布置图新方案，增加弱电系统方案~！

saylove310

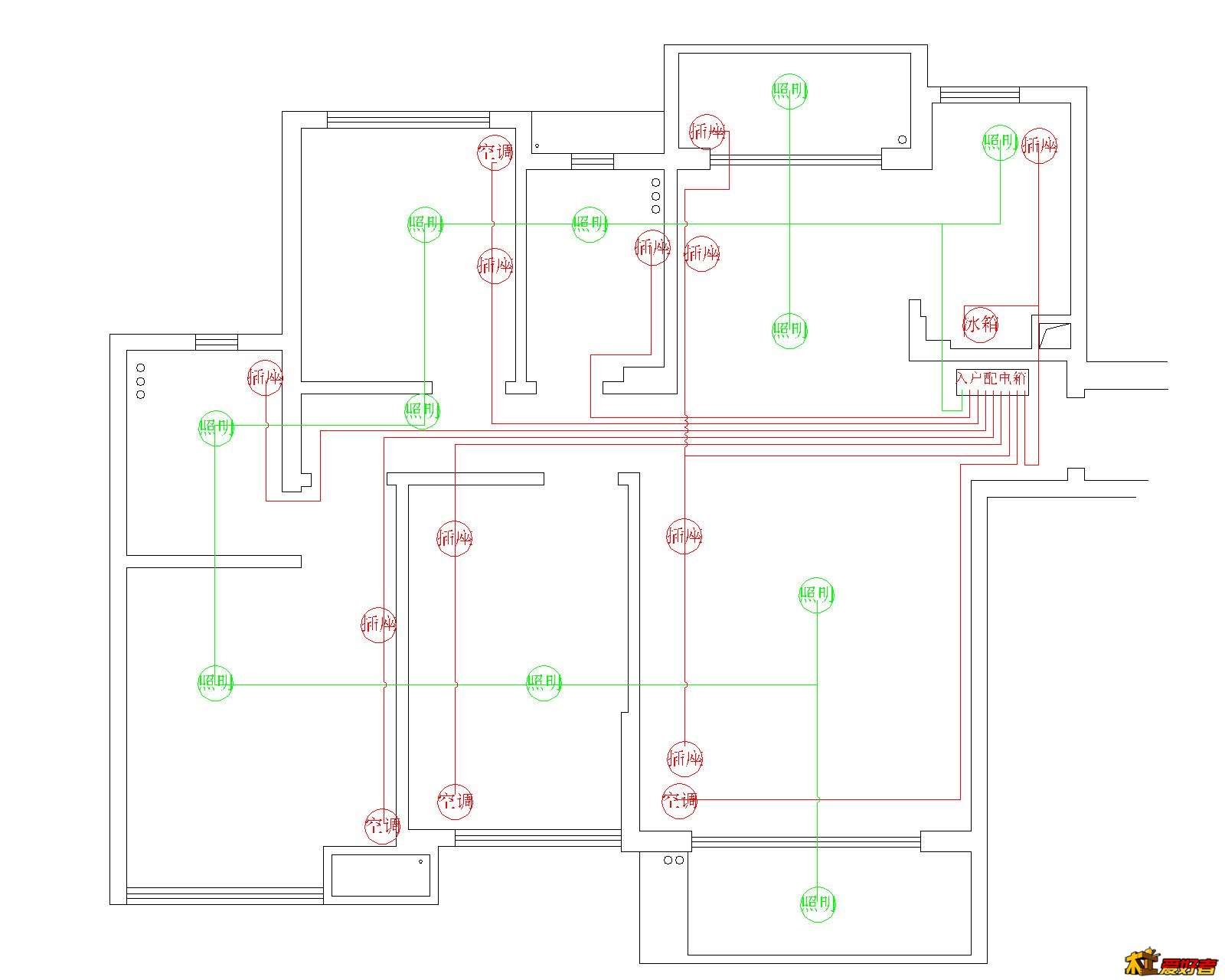

上次提出的方案在论坛中得到了大家伙的各种建议，回去后又综合考虑了下，新方案的电路布置图如下：
这次总共设计了9个回路，
& @* G! R5 q# A  A4 E6 J1.所有房间的照明为一个回路，主线采用2.5平方，支线、开关面板等均采用1.5平方，不设接地。
( H( x- a- r1 H) p% H/ `4 l2.厨房插座单独为一个回路，主线采用4平方，支线（供冰箱）采用2.5平方，所有接地为2.5平方。
3.4.两个卫生间的插座各单独为一个回路，采用4平方，考虑大功率用电设备，所有接地为2.5平方。
0 Y8 {  E8 p" l8 N* A! _5.主卧插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
( a6 a. t* F, d8 `* s( W) J6.卧室一插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
6 _1 }1 Y' m) @/ q7.卧室二插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
& U  _9 S& A" z( P. \- E8 S4 W8.客厅+餐厅连带阳台所有插座为一个回路，主线采用4平方，支线采用2.5平方，所有接地为2.5平方。
$ I- E$ M3 L% F3 _9.客厅空调单独设置一个回路，采用4平方直接连接配电箱，接地为2.5平方。
下图：平面布线图。
- V; {2 Y8 W7 K

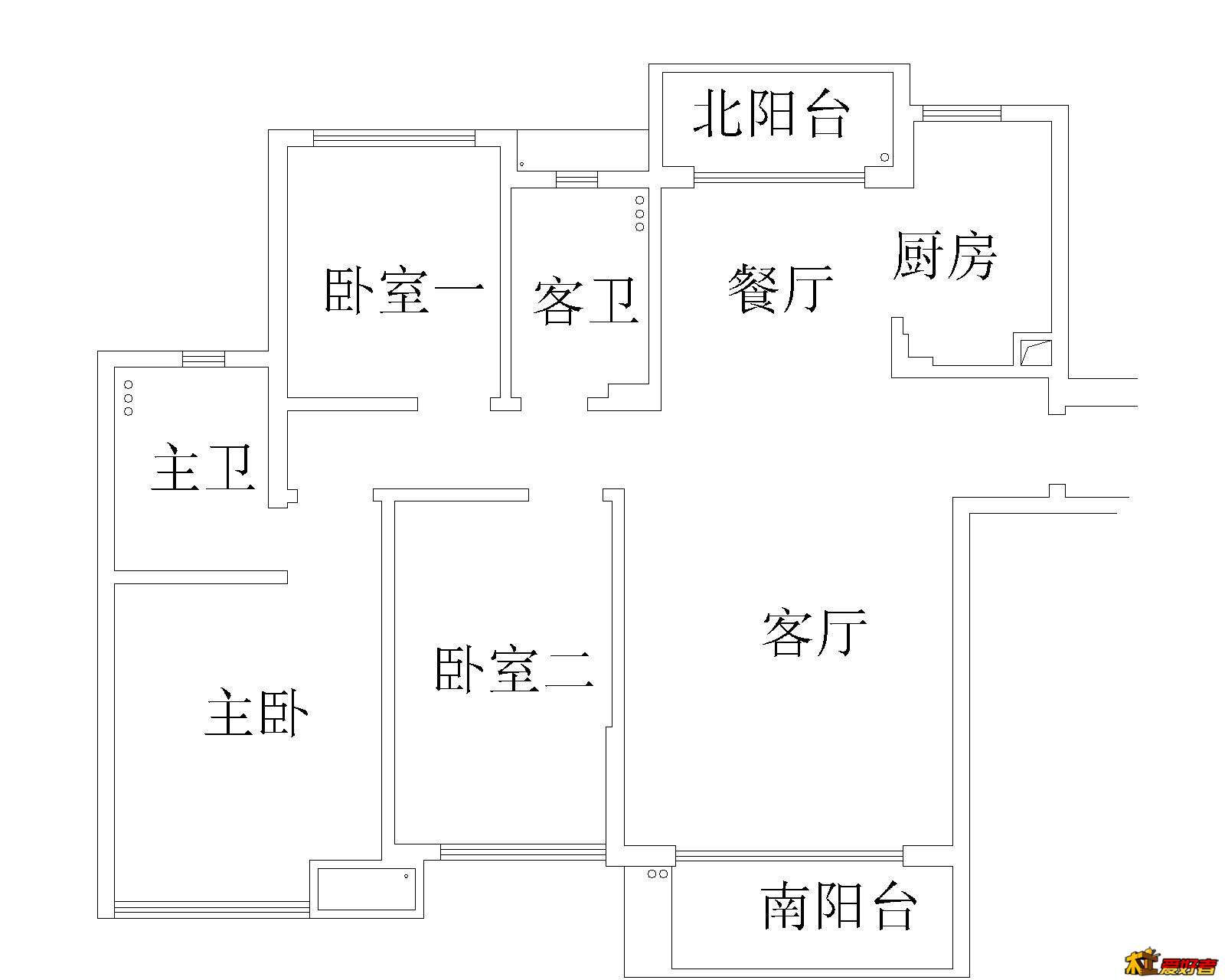

下图：户型布置图

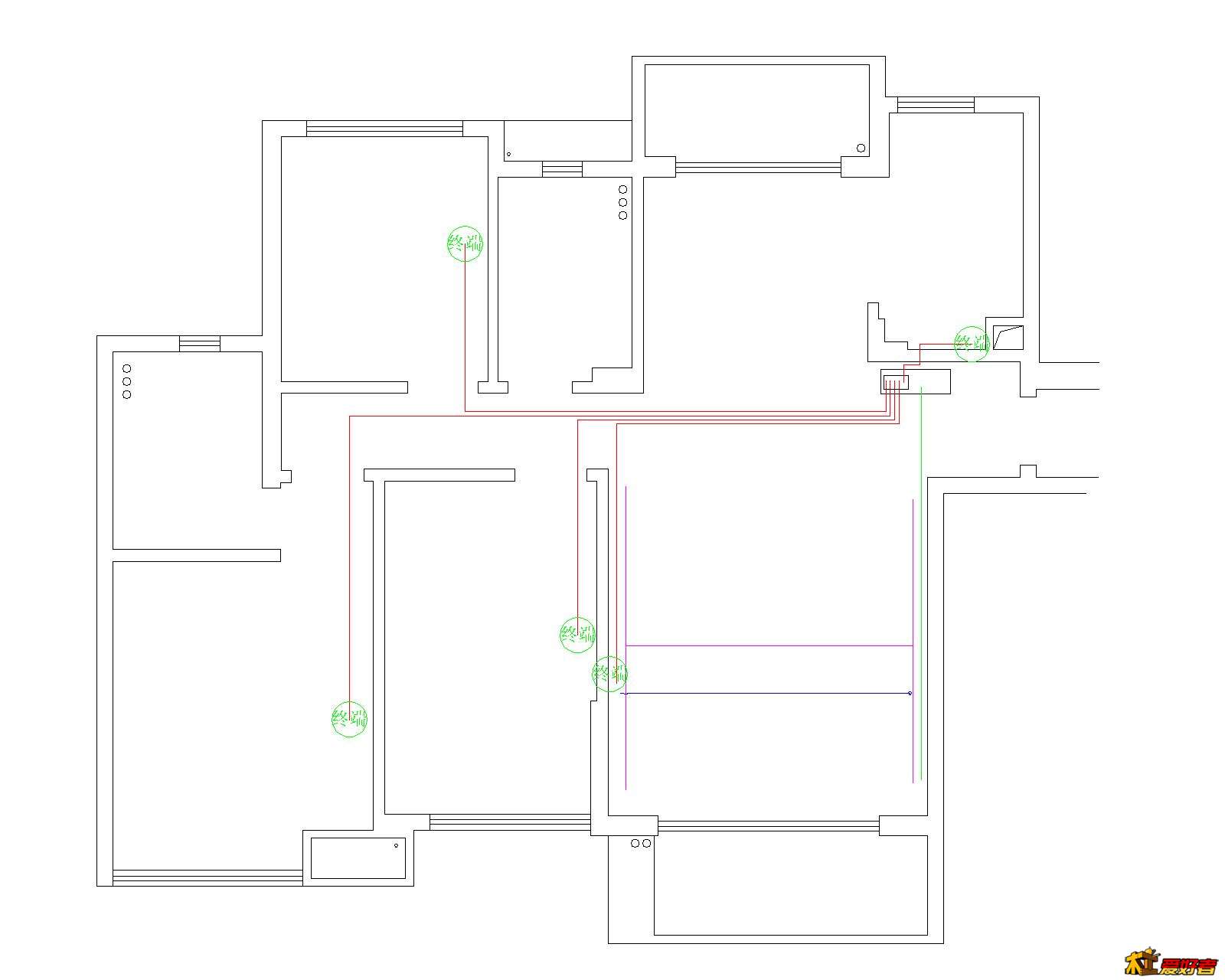

接下来顺带考虑了下弱点系统，和强电比起来简直弱爆了~！
计划在入户门鞋柜里面设置弱电箱，客厅、主卧、客卧每个房间网线直达，组建有线局域网。
! i* y# g/ z/ G3 M电视信号目前还没考虑好是不是用坑大爹的有线电视机顶盒方案，觉得好恶心啊，机顶盒必须插卡，而且机顶盒的遥控器恶心的一逼，有没有好的建议，电视怎么办？网络电视？IPTV？数字锅解码？这个待议
接下来说下电话线，只布设一条电话线到沙发位置，以后也没有用固定电话的打算，如果网络供应商捆绑的话，就买个1拖几的无绳电话吧。
音频暂打算5.1声道，木耳觉得2.1都很震撼了，7.1完全没必要。
0 \8 R) [: v( {
$ L4 I8 N8 j" w8 u- `1 O
/ O3 V( L8 m/ ]0 l6 A$ e: ~
7 Q0 Q8 Y% j* v  Y

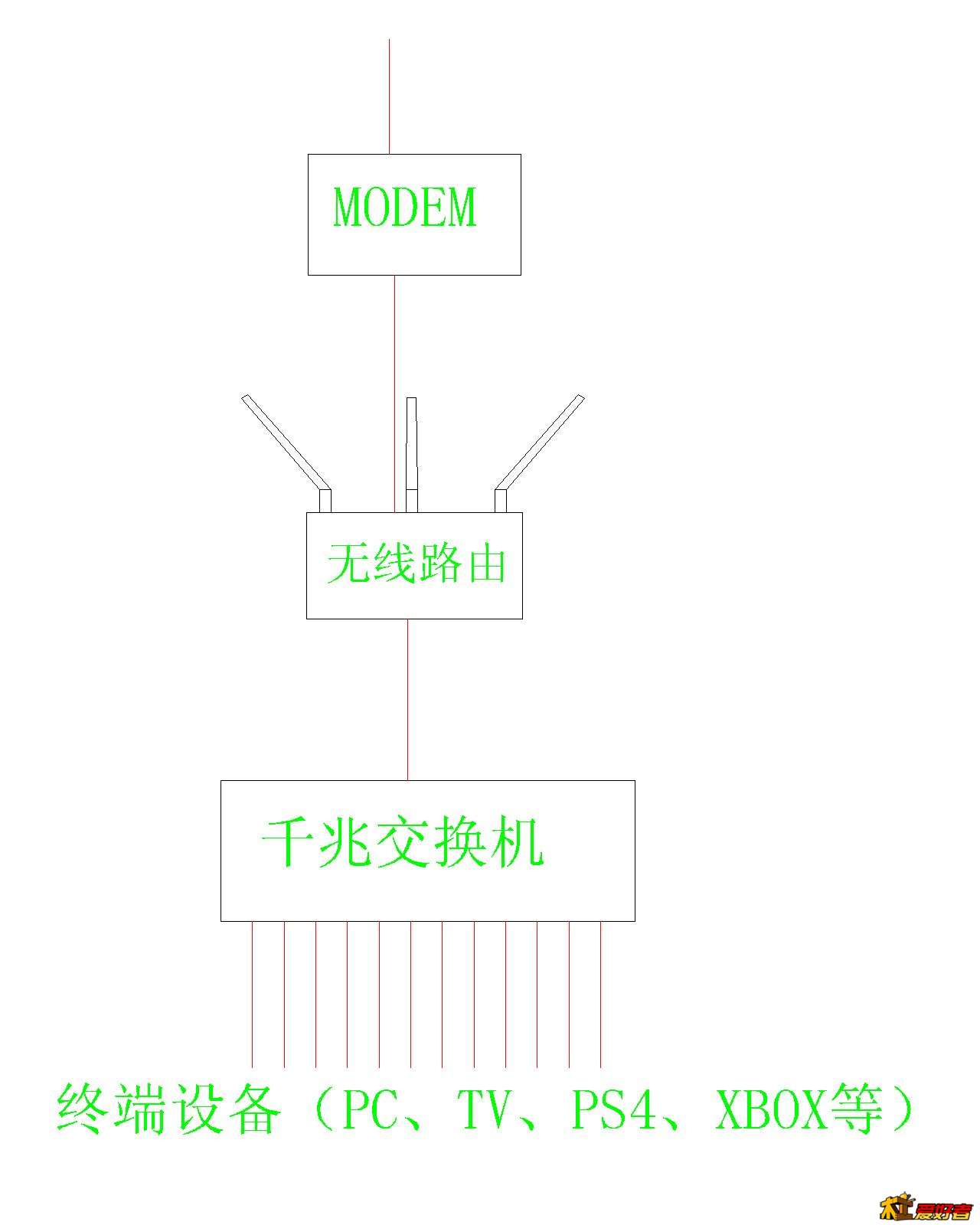

下图是网络结构拓扑图：
* C4 \% v" }/ ]9 ~$ c
( c' Z+ f5 |- |

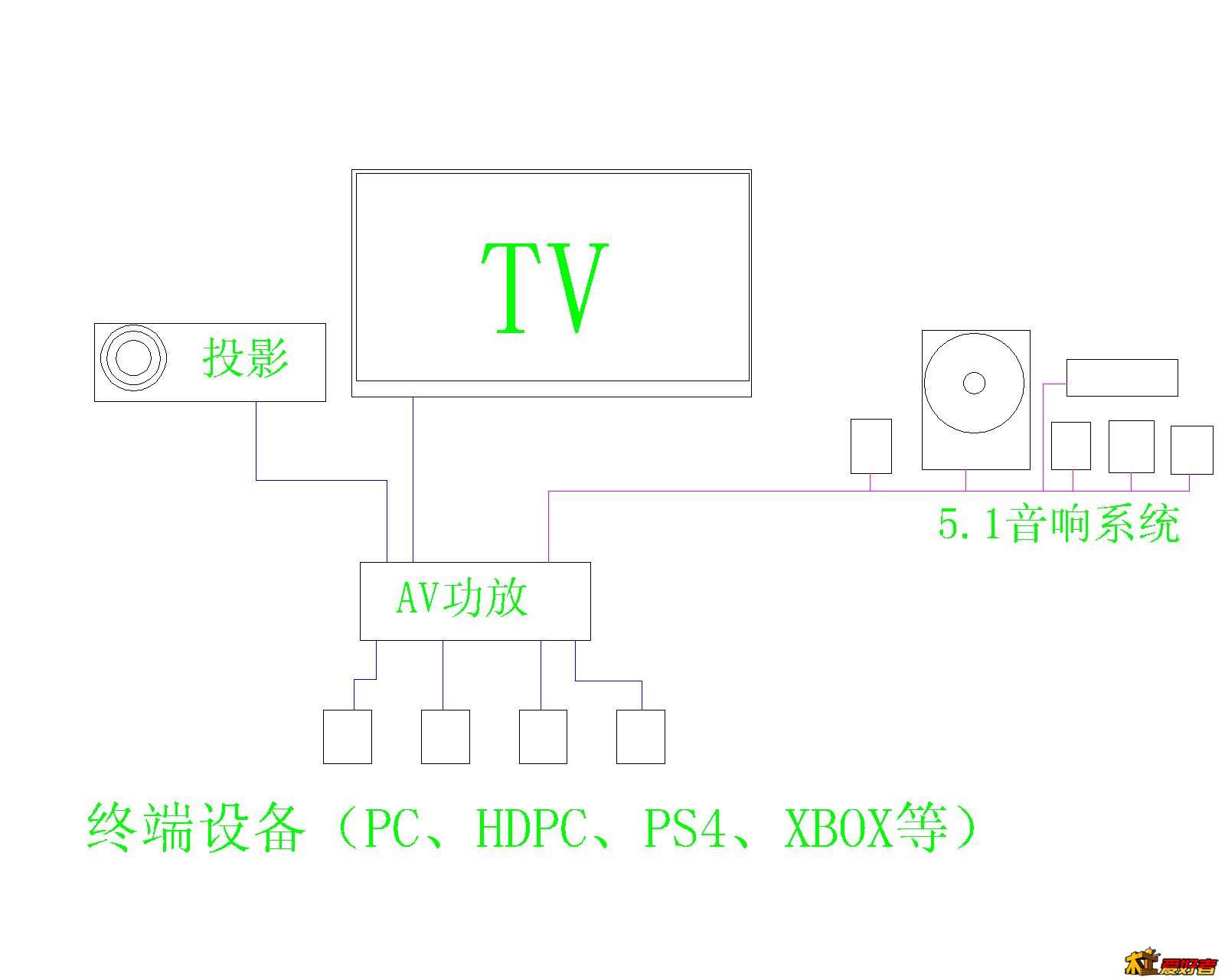

家庭影院结构图：
/ k6 t( b. A' h7 U' c9 e3 ?
& ^6 P6 u, n8 @( U3 Z求拍砖~！各种求~！
  i- r& W4 d8 Q3 s" |1 d


. ]1 Y0 v8 N- ?7 x2 V9 j: U; I. w

2 G7 G$ ]; f4 j

sbisrymqka

什么是千兆交换机？

606461

完全没必要搞1000兆交换机，4口的无线路由足够了，卧室笔记本，客厅一根网线，书房一台式机，搞那么多台式机干什么，将来随着技术的发展和人们的收入增加，台式机是越来越不方便了。再说你的终端基本都集中在客厅。

606461

楼主音响系统选什么牌子？bose吗

网龙

记住所有的灯都要走地线,我的就忘记走了,后悔中...
' P3 ]& n6 h- ^网线不建议走了,都无线了,有线网络虽然可靠,但是已经意义不大了,建议弄个好的无线路由的位置,覆盖全家即可

爱好者的天堂

灯线1.5 其他线4，一步到位。2.4和4也差不了几个钱。如果有条件，卫生间线可以单独走6，毕竟有2000多W的电热取暖。

隔岸之景

网线太多没必要，买个好点的无线路由，全覆盖

tmsong99

5.主卧插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
( ]5 L/ T+ C1 {6.卧室一插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
% ]: ?6 P. |& c, w& n8 X7.卧室二插座连带空调为单独一个回路，主线采用4平方直达空调插座，支线采用2.5平方，所有接地为2.5平方。
" Q& \4 C, r- u+ V8 X  c=可以归为一个

saylove310

说下家庭局域网的个人想法：
% M2 |' F$ o9 j: v; X8 r首先在拓扑图中没有画NAS，纯属忘记，打算NAS接入局域网充当数据中心的角色，资料、电影、音乐等等统统塞入NAS，同时NAS也负责下载，简单服务器的功能，以后可以给他加上监控、远程控制、网站运行等工作，看个人喜好了。家中其他电脑设备等均只安装系统和程序，所有的数据资料都在NAS上。
所以一个稳定的局域网就是必须的了，千兆局域网的关键是，千兆交换机+终端千兆网卡+超5类以上的布线。
2 y# w) y# k) {8 G3 ?# n0 `所以必须布设有线局域网，而且都采用6类网线，至于无线，那是偶尔供PAD，手提，手机玩的，当然无线也可以直接获取NAS中的数据，但是对于直接播放蓝光原盘的电影的话，百兆局域网和wifi都力不从心。这也是千兆的必须。
# A6 n7 ?& \5 c/ j( v$ I作为一个屌丝，头可断、血可流、网络不能没，

发现者3

hao fangan不错

壊気风月无边

学徒，学习，

zblgd1

saylove310 发表于 2013-9-17 09:40
1 L- k' |  u0 r# q) y- s$ y, g. T说下家庭局域网的个人想法：
) e% d7 ]6 n3 }7 C) p! \/ F# y首先在拓扑图中没有画NAS，纯属忘记，打算NAS接入局域网充当数据中心的角色， ...

局域网的布置我喜欢，可以考虑一下给厨房中留出网络接口，以后物联网发展了，可能会用到。无线网络还是尽量少用吧，主要感觉还是不稳定。

无忧一蔟

学徒，学习，

kander

我不明白为什么那么多的人偏爱这样的照明电路，万一埋地地部分漏电了？就会出现点蜡烛吹空调的温磬场面了。我认为在每个房的插座拉出线来做照明更实用

fengyunsnake

电视机顶盒，没什么可选的，就那么几个
  L* }) Z' y% C' y. x" D1.卫星，现在也转为收费了，高清台不少，但要考虑自家的环境有没有被遮挡。
2.电信送的IPTV，现在没高清，资源也一样。
9 d3 R! C! F; D5 H: F3.乐视，资源丰富，高清不断。

4 K# P( R+ b# O. ^! g" p所以，我建议还是用类似于乐视这样的网络盒。
