电路布线示意图。

saylove310 · 发表于 2013-9-13 11:40:49

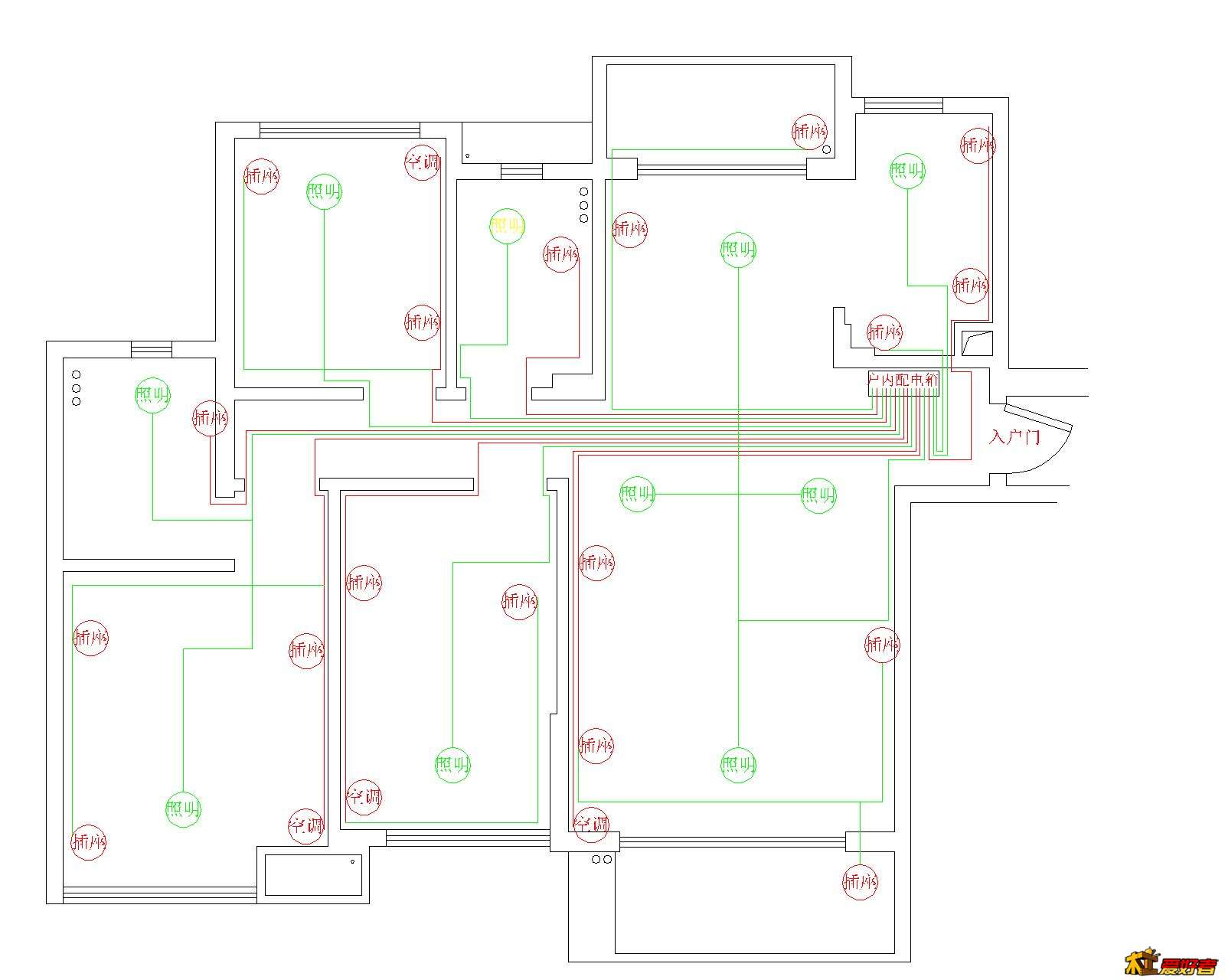

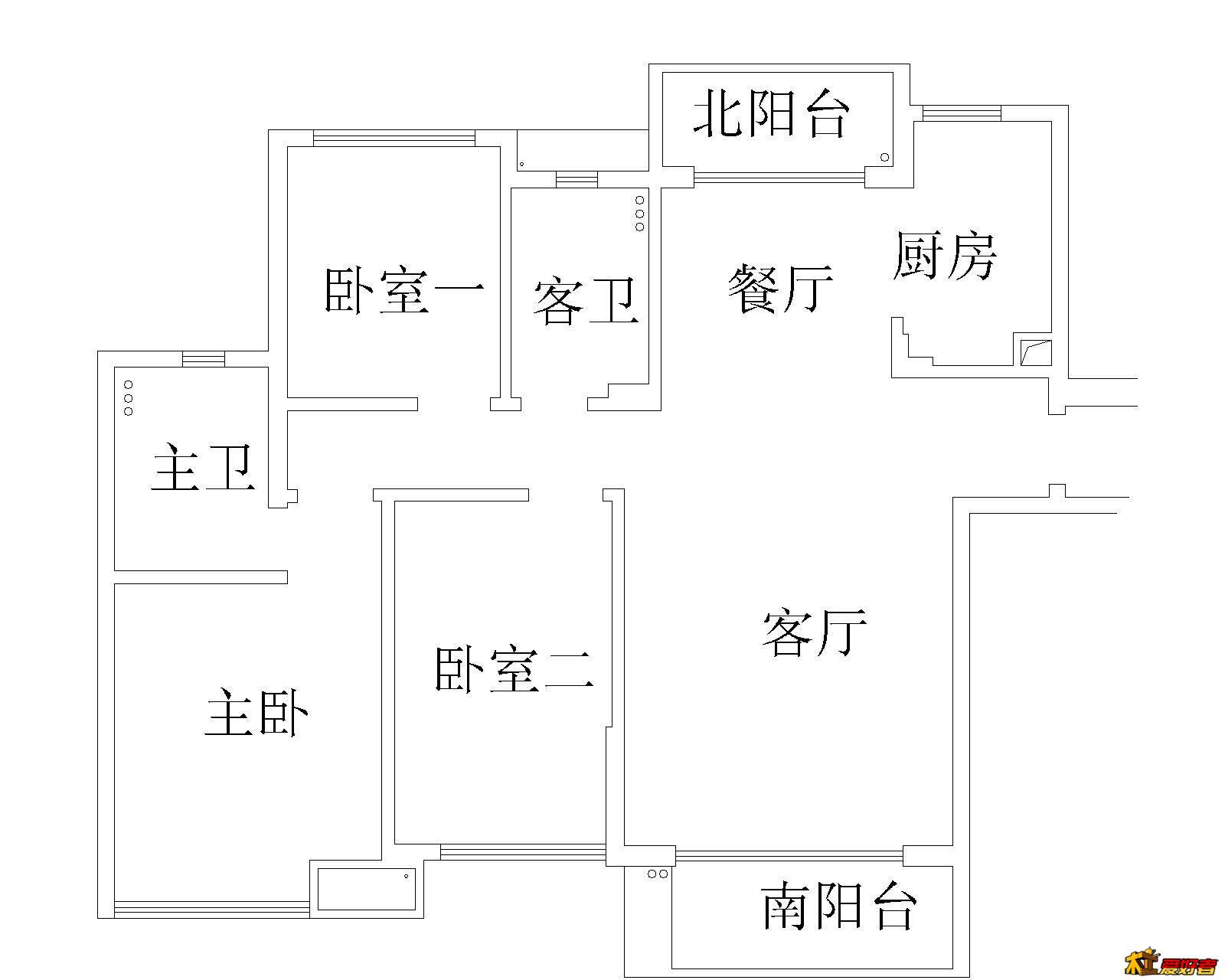

新房马上交房了，打算自己做水电，在经过初步测量尺寸画下户型图之后，大概画了个布线的平面图，户型是三房二厅二卫二阳台一厨。建筑面积111，套内91，自己实测的89。
初步打算客厅空调单独一路4平方，三个卧室空调和插座共用每个卧室各4平方。照明按卧室独立分区初步定2.5平，客厅单独一路4平插座-2.5平接至南阳台，餐厅和北阳台单独一路2.5平，厨房照明一路2.5平方，冰箱单独一路2.5平方，插座单独一路4平方，2个卫生间单独2路4平方......
总共算下来，单独8路4平方，8路2.5平方。好浪费啊，都16个空开了，
求优化~！
PS：以上所说“平”、“平方”均指的是平方毫米，图中红色表示4平方，绿色表示2.5平方。


wcq1304 · 发表于 2013-9-13 12:28:01

个觉得照明用1.5的就行了，插座用2.5的，可以几个房公用一组，空调的话可以单独走，房间空调可以2.5平方，客厅可以走4平方，厨房走一路4平方的，卫生间打算用电热水器的话那也要走一路4平方

永葆青春激情 · 发表于 2013-9-13 12:44:45

不差钱的话，电线大一号是不错的。毕竟科技发展快的，谁也不知道以后会装些啥高科技（高功率)
产品在家里呢。

01wushenwu · 发表于 2013-9-13 14:42:38

我家134平方的，比你用的线还多
每个房间都是单独6平方的空调专线，厨房卫生间两路6平方专线热水器
厨房卫生间每间单独6平方插座浴霸，单独2.5的照明
每个房间插座单独6平方照明单独2.5平方，阳台预留4平方
客厅餐厅也是单独分开布线的
空开用了32位

01wushenwu · 发表于 2013-9-13 15:20:07

6平6卷4平3卷2.5平6卷

01wushenwu · 发表于 2013-9-13 15:21:05

每路都是3根线，全部都有地线的

繁星点点 · 发表于 2013-9-13 15:43:08

用6平方的线大都是蛋疼。4平方的线额定功率是7KW，6平方差不多有10KW了，你家有多少大功率设备？你家的电表受的了吗？就一个照明灯都用2.5铜线，灯的功率有4KW吗？我的灯线都是1平方，只是没有0.5的线，有的话我就用0.5了

ljz6600 · 发表于 2013-9-13 16:12:02

7楼说的有理，尤其是灯，肯定功率不会出现问题。主要是插座，是否有人同时用电水壶+电暖气，超过4Kw? 可能性小。

粗茶。淡饭 · 发表于 2013-9-13 19:26:35

7楼说的有理做事要看实际情况

tmsong99 · 发表于 2013-9-13 19:53:30

可分成六路或者三鹿

aiss · 发表于 2013-9-13 19:57:49

好像有0.75的

horsehome · 发表于 2013-9-13 20:23:11

6平米的可以做主线到每个房间，然后再分

阿哥种田 · 发表于 2013-9-14 18:33:16

我的建议：插座2.5 ，各房间空调2.5专线，照明主线2.5，支线1.0或1.5，厨房4.0 ，客厅柜机4.0，分支回路按现场实际分。建议分支回路12到15 。这是最经济而且非常稳定的，我自己就是电工，

long1898 · 发表于 2013-9-15 00:04:34

回路也太多了吧？浪费线路啊，如果不是用电特别大的，建议插座分成3-4组2.5，照明2组2.5（开关线1.5）厨房用电比较大的单独1组，空调客厅1组，房间的2台共用1组。

neita · 发表于 2013-9-15 14:39:50

干嘛那么多专线，要我说用电多的比如客厅，厨卫等一间一个回路，其他用电少的共用一个回路，主线四平方，分线照明一点五，插座空调二点五，柜机四平方。
