画了一张工具概念图， 请各位高手指正

半匹木马

周日休息，我想做一个既能使用、又可欣赏的小工具。以前曾做过一个小肩刨，这次想做一个宽肩刨。
5 T( d+ o0 w, ^  a
造型设计上打算加入一点中国元素，想到了祥云图案，做了一点适合材料特征的变化，使整体造型和局部装饰都统一于这个图案。材料打算使用红木和黄铜板，两者结合具有一种富贵效果。尺寸大约是44X40X180mm，44是确定的（刨刀的宽度），长和高还不能十分确定。
! M6 I  `- K$ q8 |& R

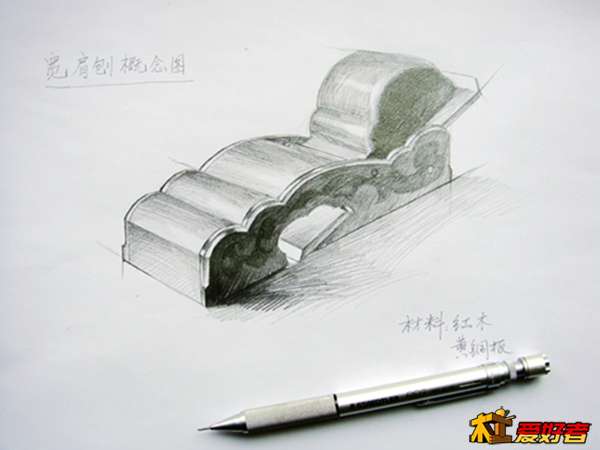

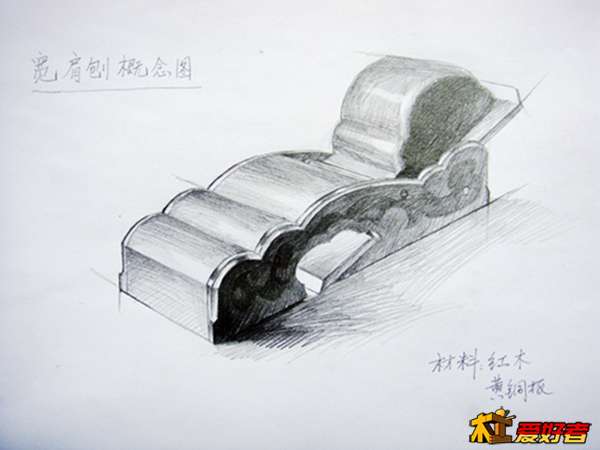

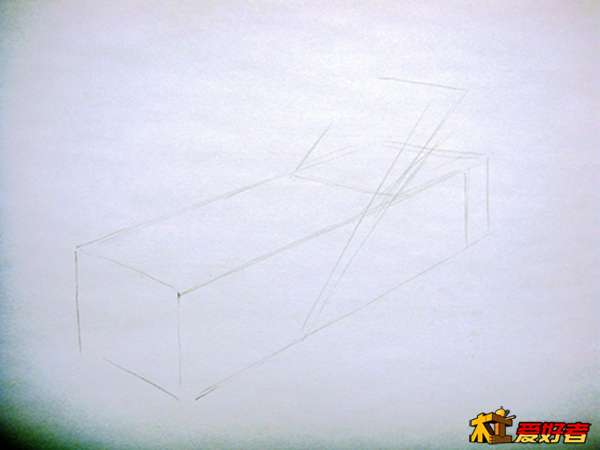

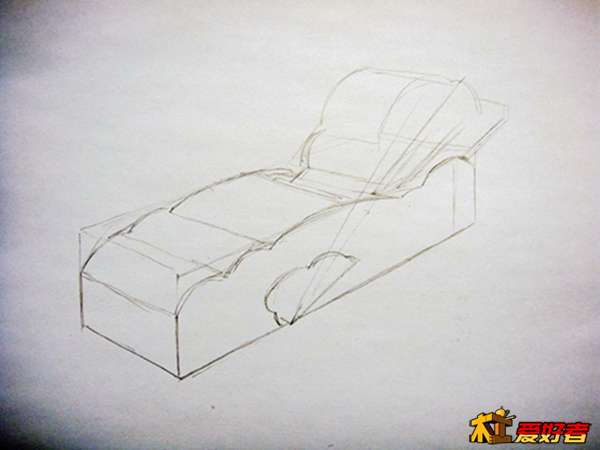

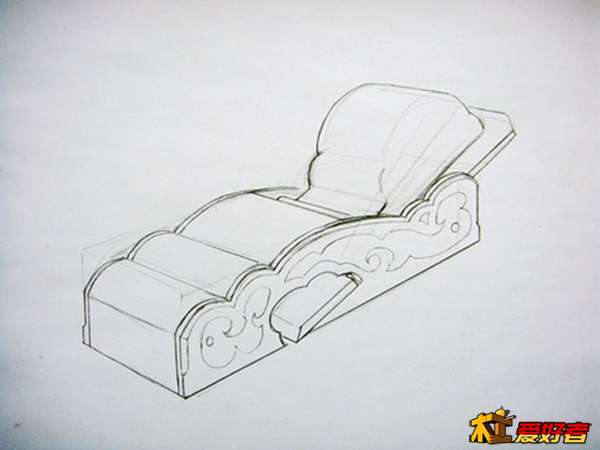

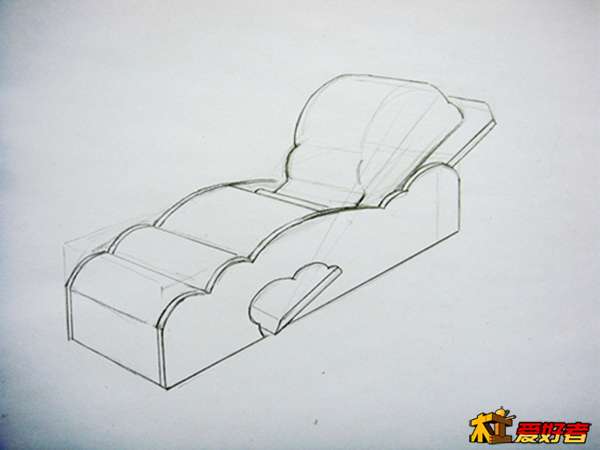

+ ~+ E; s9 g8 T$ w, S; u画了一张草草的概念图， 心里没底，请各位高手指正。本人木工基础有限，工具全是手动工具，怎么才能用讨巧一点的办法做出来， 特别是祥云图案该怎么处理为好？先谢谢各位啦。

补充内容 (2013-9-12 08:05):
24楼新增了正式图纸

半匹木马

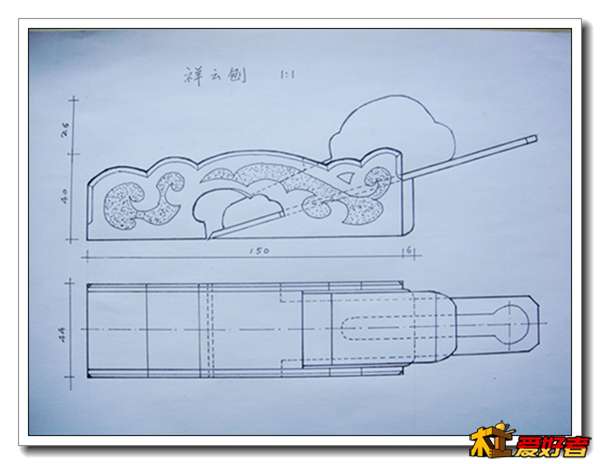

在广大木友的关注和鼓励下，我把这个概念图画成了设计图，这样就可以落实制作了。根据木有们的建议，我修改了刨身长度，从原来的180mm减到 150mm，看上去更精巧一些。本来， 这个长度尺寸的刨身宽度可能要再 窄一些，但因为已经做了一个窄的了，为了区别用途， 我没改宽度， 还是44mm，这样也正好能配上普通刨刃的宽度。反正是一个试验品，万一失败了的话，就再改进吧。

' Z  U. R9 O' d8 X7 Z  G请有制作刨子经验的木友们多多指导。不想为一张图纸新开一帖，又不知道怎么发延伸帖，也许会出错，望谅。
. M9 x9 V5 x2 qD:\我的图片\木艺\祥云铜木刨\三视图\三视图

半匹木马

半匹木马 发表于 2013-9-12 08:33
! q, `& B- Z1 \! D* l为了取消阅读权限， 让更多木友提意见，我再发一次改正帖。顺便说明一下：图纸上忘了标注打铜铆钉的部位，打 ...

再发一次，抱歉

半匹木马

补充说明：发完图发现，刨刀处漏画了压紧刨刀的木契，应该延伸至刃口。

amoy20

磕手。

niyias

不错的，希望赶快出三视图

niyias

刨刃上边一块，有点厚重了。。。。。。个人观点啊，审美这个东西，每个人不一样的

smile1108

不懂这个 顶楼主 等大师解读

半匹木马

niyias 发表于 2013-9-8 11:02
( x9 e! `* X& ^+ Z  N; k刨刃上边一块，有点厚重了。。。。。。个人观点啊，审美这个东西，每个人不一样的

8 d2 Q3 h" ?0 o, V谢谢提意见，我再考虑一下

半匹木马

niyias 发表于 2013-9-8 11:01
) U3 v& s5 L. P不错的，希望赶快出三视图

& u0 {3 j( ~! j) K% V$ W; ]等听完大家的意见，再出三视图，谢谢

信科

画得很好，期待成品

半匹木马

信科 发表于 2013-9-8 11:09
画得很好，期待成品

. h. S4 V  [+ I8 J2 E谢谢。感觉有点难做，暂时再等一下，听听高手们的意见， 再动手。

niyias

按照正太的方法，中西结合一下，应该好做很多。。。。。。

半匹木马

niyias 发表于 2013-9-8 11:39
按照正太的方法，中西结合一下，应该好做很多。。。。。。

谢谢你的建议。

半匹木马

感谢大家的关注和回复。

0 g  r3 @# Q$ W7 T$ a我的这个设计，从结构上看，其实还是中式刨子，我还不会做西式刨最典型特征的微调装置。具体做法上，应该是零件组装的。

6 L$ W% ~8 ]# T! H制作的难点可能是铜木结合强度以及用什么方法做铜面装饰花纹。前者我已经有点体会，但大面积铜木结合还有待试验；后者我还没有把握，蚀刻还是錾刻？我都水平不够。请各位高手指点迷津，希望大家能提一点建设性意见。

新意东

美术功底很好！想像的出做出的模样会很漂亮（中式祥云刨）！！随便说下，刃口是否太靠前，后部感觉再加长些，弄个铜质“云头”握把（适手）如何呢？

半匹木马

新意东 发表于 2013-9-8 12:03
美术功底很好！想像的出做出的模样会很漂亮（中式祥云刨）！！随便说下，刃口是否太靠前，后部感觉再加长些 ...

谢谢你的建议，我会认真考虑。
