雕刻机-倒装与CNC（12月2日新图更新62楼）

飞毛腿

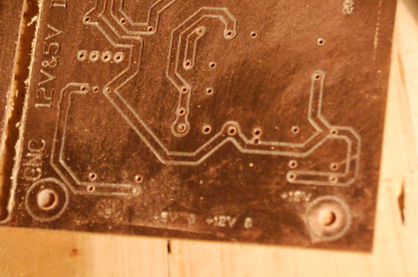

加工的电路板，孔也是CNC自动加工的

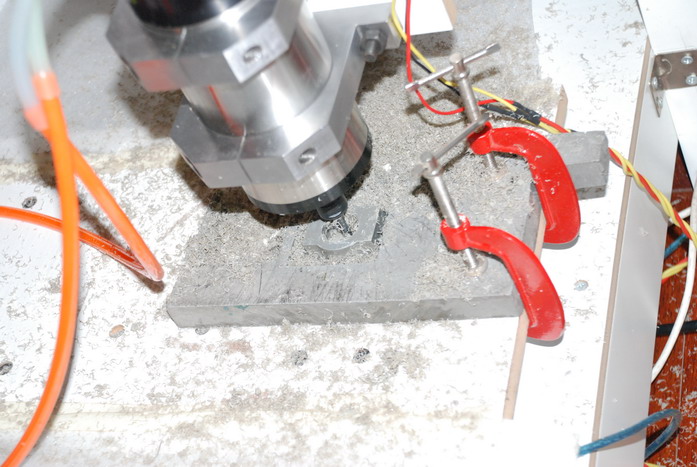

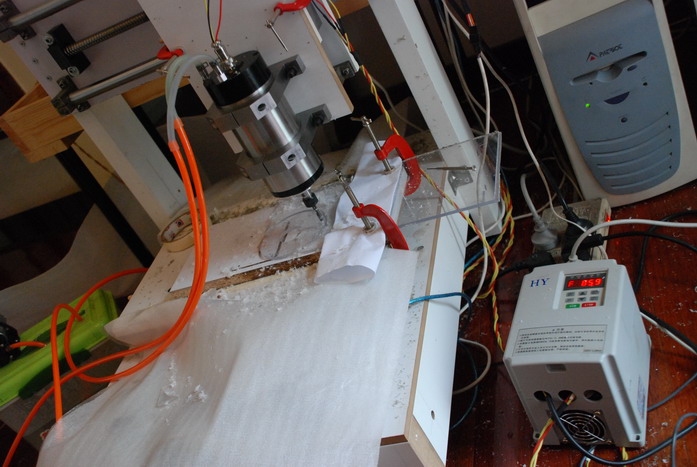

' j5 W5 R3 ?7 C加工塑料零件
( _* i5 b% u4 F# |# N2 G# M7 x& G$ i
加工618雕刻机底板
. M+ v1 N4 g( {/ R8 |2 O 加工好的618底板
. F# [- m* H: N  V

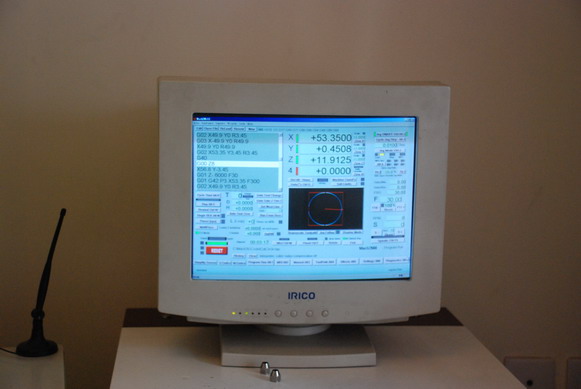

NC程序
8 F; P4 d5 r* Z5 ^  d# `

* h; t% u( I  F* w4 L[ 本帖最后由 飞毛腿 于 2008-12-2 12:29 编辑 ]

俺是个老实人

有技术含量！

飞毛腿

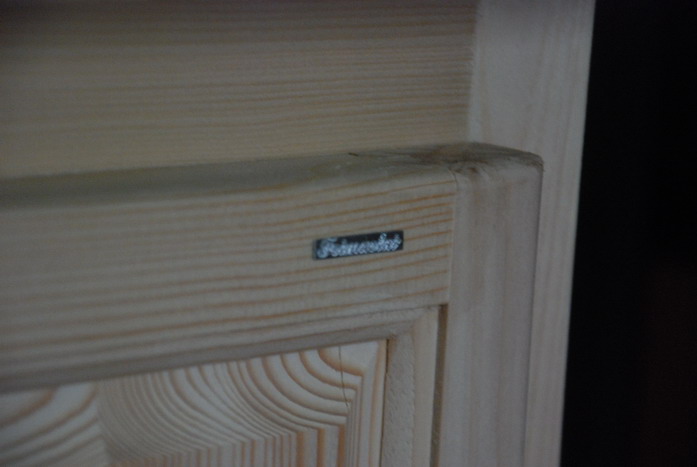

再来个CNC雕刻机做的倒装雕刻机的logo

飞毛腿

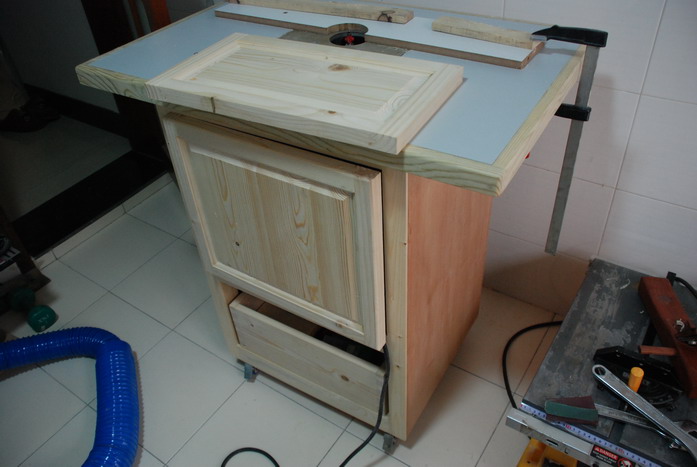

偏爱CNC，冷落了倒装雕刻机，先来张倒装的半成品的效果图，完工后整理图片详细介绍

飞毛腿

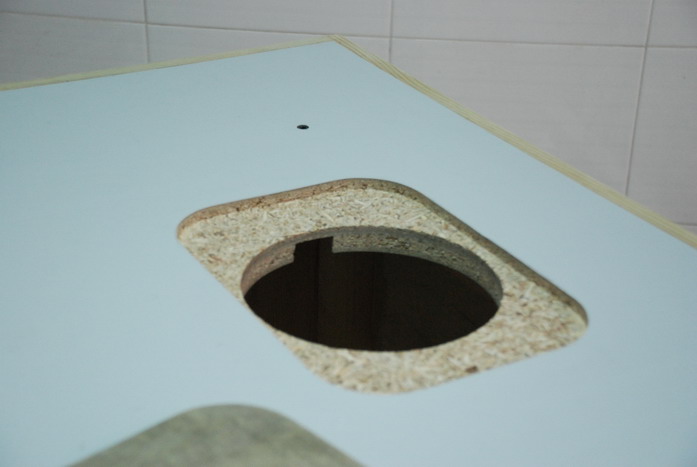

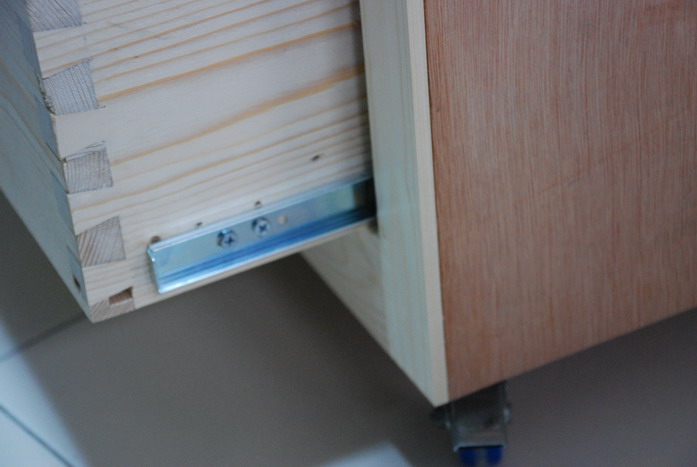

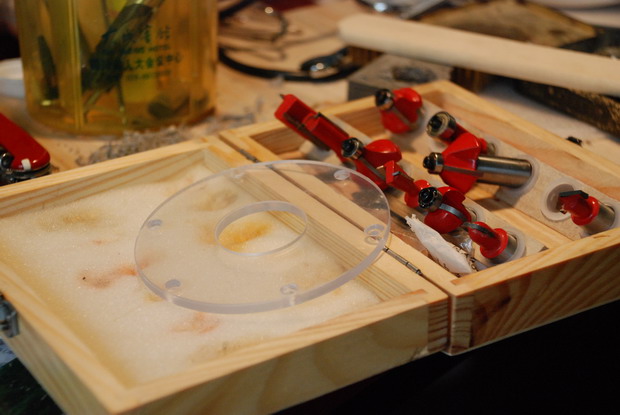

一些细节
5 k" q1 `' {" m( A% h$ V

yybb

唉,都是木工差别怎就这么大呢

alalang

厉害啊。有米啊，水冷的主轴，不知多大功率的，但最少要800，加上变频器，就3000了。
! }8 I5 k" V8 |5 ?9 ^用的是1405滚珠丝杆？，25还是30的光轴啊？
- T8 x$ s' e. f4 m' r0 i, ^这套雕刻机如果全用金属机架，加加工费，加上步进电机，以及驱动电路 基本快6000了....
问一下楼主的水冷用的是什么啊。
哈哈，干脆建议最后再上个7寸1024×768的触摸屏...完全完美了

- f4 }/ ?7 |/ k  o0 Q) z" H[ 本帖最后由 alalang 于 2008-12-2 13:47 编辑 ]

自在观

真不错！应该详细介绍一下,期待着

飞毛腿

原帖由 alalang 于 2008-12-2 13:44 发表
厉害啊。有米啊，水冷的主轴，不知多大功率的，但最少要800，加上变频器，就3000了。
" K$ x0 N4 @% G7 r# G7 Y& X用的是1405滚珠丝杆？，25还是30的光轴啊？
这套雕刻机如果全用金属机架，加加工费，加上步进电机，以及驱动电路 基本快6000了 ...

& |7 w6 \+ y1 L% J. f! `, @: p* p水冷用的1.5Kw,光轴用的20轴，比较细，木架主要是试验用，并熟悉CNC的软件应用，故机架及导轨用的强度都不高，主要是这部分结构变化比较多，应为考虑日后的升级，故选的低成本的材料先快速做出来一个。现在正啄磨换金属架和用方型直线导轨。不过觉得CNC还是很有用，提高了制作的精度和速度，特别是加工一些曲线或曲面的东西很方便。

alalang

你的水冷设备是电脑用的么

飞毛腿

原帖由 alalang 于 2008-12-2 14:41 发表
你的水冷设备是电脑用的么

不是，是专门买的一个小齿轮泵打的循环，电脑用的也行，此主轴要求的循环流量不是很大

chinomango

磁动力上那个老师就是你吗? 他也用水冷主轴.
6 K2 Y! ]" w+ X8 }是否因为雕刻机Z轴运动太甚,才要水冷主轴? 步进不行吗?
( V+ _+ g2 w7 I' u5 w8 r4 C你的水冷主轴马达和调速是啥型号? 大概多少米? 哪有卖的?

zhang11

制作的成本远大于买材料自己按装

huanyu

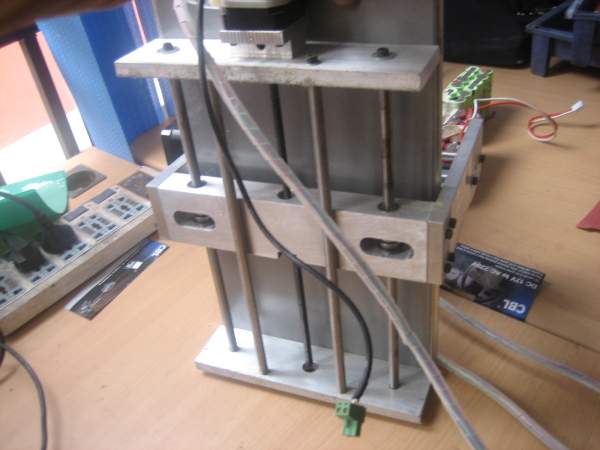

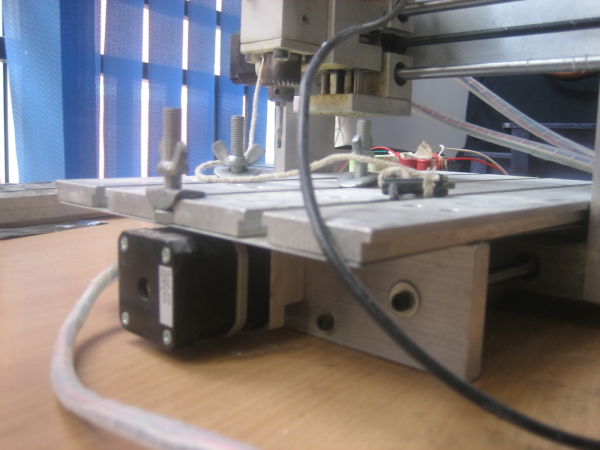

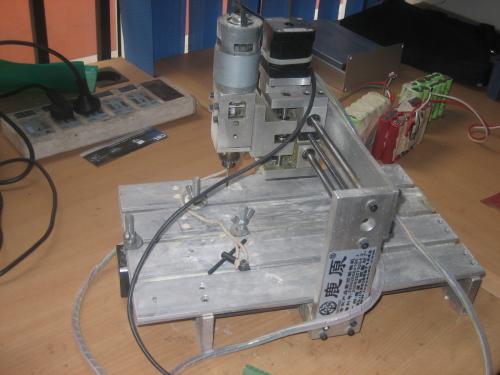

厉害，我也玩一个,就是不知道用文泰怎么样??
! H2 }# S4 b0 Q/ \, v- m+ C5 ~
1 C: C9 k. [& }7 V1 J' I& u1 S[ 本帖最后由 huanyu 于 2008-12-8 20:49 编辑 ]

小木匠023

自己DIY数控雕刻机，确实强，我能玩个数显的就不错了
2 P* P* K7 C  P& x$ t再次对楼主膜拜。
