精确易做的圆木榫定位器

gztv008 · 发表于 2013-9-9 10:07:52

Aloxc 发表于 2013-9-9 09:41 3 S9 z+ K9 F1 g4 e" z4 P- V {/ ~
哥们，你可以弄几个卖，造福下木友

卖多少钱合适呢？主要是手工贵，卖300赚200的话，我亏大了，卖1000还可以接受，但是你愿意买么？

Xinwen · 发表于 2013-9-9 10:29:42

如何确保二块板打孔在同一水平线上？

想来看看 · 发表于 2013-9-9 10:37:23

好东西，我也做个试试

ynyszgh · 发表于 2013-9-9 10:42:00

我还是不太明白！收藏后再学习！

又木堂 · 发表于 2013-9-9 10:45:15

楼主用心了

gztv008 · 发表于 2013-9-9 11:48:56

Xinwen 发表于 2013-9-9 10:29 - \/ t" U$ e8 e |$ q8 X
如何确保二块板打孔在同一水平线上？

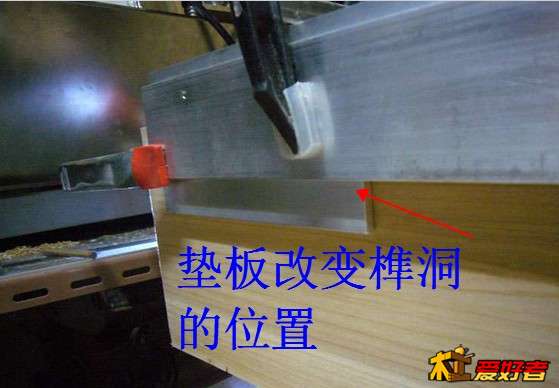

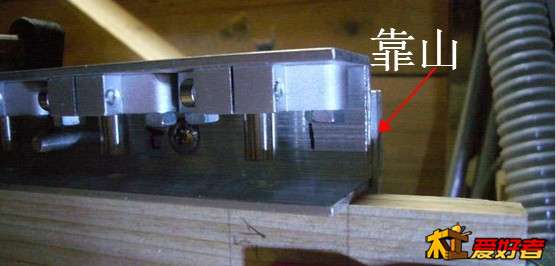

我的定位器后面用螺丝装了块厚铝板，是靠山的作用，你想象一下将定位器放在2块木板中间，靠山垫在木板上，那定位器不就确保在2块木板的对应位置了。另外我的定位器圆洞中心点离靠山是15mm的，我就在靠山和木板之间垫了一块6mm的铝板，这样就将榫洞开在木板9mm的位置了。我的板是15mm厚的，虽然不是正中，但也可以了，我的定位器是靠改变垫板的厚度，来确定榫洞的位置。

sbisrymqka · 发表于 2013-9-9 18:21:32

楼主感觉你有这好的手艺和工具怎么能用角铝呢？这玩意儿容易变形的呀？你直接用不锈钢小方钢然后把小管放入不行吗？我只是说说，请楼主指正谢谢

gztv008 · 发表于 2013-9-9 18:45:37

sbisrymqka 发表于 2013-9-9 18:21 _% b. G% I8 h5 t5 b5 B3 A) ]
楼主感觉你有这好的手艺和工具怎么能用角铝呢？这玩意儿容易变形的呀？你直接用不锈钢小方钢然后把小管放入 ...

不锈钢难打洞，裁切、加工难，对这种材料心里有阴影。里面定位的管倒是不锈钢的，那时因为要耐磨的原因

木匠学艺 · 发表于 2013-9-9 20:29:04

这个很方便，值得山寨一个，顶了！

Xinwen · 发表于 2013-9-13 22:42:26

多谢了！说的很详细，学习了

gztv008 · 发表于 2013-9-14 01:15:56

Xinwen 发表于 2013-9-13 22:42
/ g, Z4 E$ }, w9 F多谢了！说的很详细，学习了

我已经用来并了2块大板了，用木钉榫比饼干榫便宜多了

simonlhw · 发表于 2013-9-29 23:14:59

太强大了。支持了

opalsweet · 发表于 2013-10-8 10:09:18

有点明白了，一条T型角铝，一条L型角铝

opalsweet · 发表于 2013-10-8 10:26:02

有一个想法，如果用2条L型角铝，1条”L“用来装支架定位等，另1条倒着装”┐“，上下2条角铝在左右两端钻开1条胶囊型圆槽，用螺丝拧紧连接，可以前后调节，这样钻孔时就不用专门找合适的木块来垫着了，不知道方法是否可行

gztv008 · 发表于 2013-10-8 11:31:09

opalsweet 发表于 2013-10-8 10:26 + f# _6 N% Q: w! `0 U# S5 Y+ S7 O
有一个想法，如果用2条L型角铝，1条”L“用来装支架定位等，另1条倒着装”┐“，上下2条角铝在左右两端钻开 ...

你这和店铺里面的一样意思，但是你要在中间对位，因为前后螺丝会有位移什么的，对位比较麻烦，我在下面垫5mm厚的铝板条，可以精确在2cm厚的木板中间1cm的位置连续打孔，。而垫8mm的铝板条则是在1.5cm的木板中7mm位置打孔，而什么也不垫的情况下是在3cm的木板中间1.5cm的位置连续打孔，我只需要换垫板就可以了。而且垫板因为厚薄均匀，所以在用夹的时候受力也均匀，保证位置精确。我曾经用它并2m的长板，效果非常好。
