楼主: 土法上马

[锯] 制作带锯,了解带锯的过程

 火.. [复制链接]
发表于 2013-8-30 15:24:27 | 显示全部楼层
高人呀 你是要多高有多高  哈哈哈
回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:24:30 | 显示全部楼层
高人呀 你是要多高有多高  哈哈哈
回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:30:27 | 显示全部楼层
都像你们这样diy,工厂就都倒闭了,咱们国家就完了
回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:32:06 | 显示全部楼层
你   让我怎么说你好呢  你咋那么强呢 真是的
回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:46:11 | 显示全部楼层
基本就是专业的
回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:57:34 | 显示全部楼层
手工能力真强啊!
回复 支持 反对

使用道具 举报

发表于 2013-8-30 16:08:46 | 显示全部楼层
好手艺,支持diy精神!!!
回复 支持 反对

使用道具 举报

发表于 2013-8-30 16:12:16 | 显示全部楼层
楼主,我也准备自制一台,我有两点没看明白,一个是买来的脚轮不用在车床上去走个圆吗?二个是锯条的张紧装置不用弹性吗。我个人感觉你这个方钢会不会单薄了点?谢谢了* ~1 ^3 I2 B0 L! t$ A6 b
回复 支持 反对

使用道具 举报

发表于 2013-8-30 16:13:29 | 显示全部楼层
牛人丶能上个有详细尺寸的图纸吗?不胜感激!
回复 支持 反对

使用道具 举报

发表于 2013-8-30 16:22:56 | 显示全部楼层
这个都能D,动手能力超强.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-8-30 16:25:40 | 显示全部楼层
sbisrymqka 发表于 2013-8-30 16:12   b4 ]+ J7 U2 ]/ |& ^
楼主,我也准备自制一台,我有两点没看明白,一个是买来的脚轮不用在车床上去走个圆吗?二个是锯条的张紧装 ...

' v, Q2 Z$ J: w5 a; v) m轮子必须车加工,讲到这里我还有气,到外面加工150元,回来测量跳动是0.6毫米,不能用,还是土法上马,用十字台钳加车到自己修整外圆,我的架方管是3.7厚,后来再试验时发现中间有轻微回弹,在中间加了一段锯开的方管,刚性就解决了。下面发二张升降部件图。

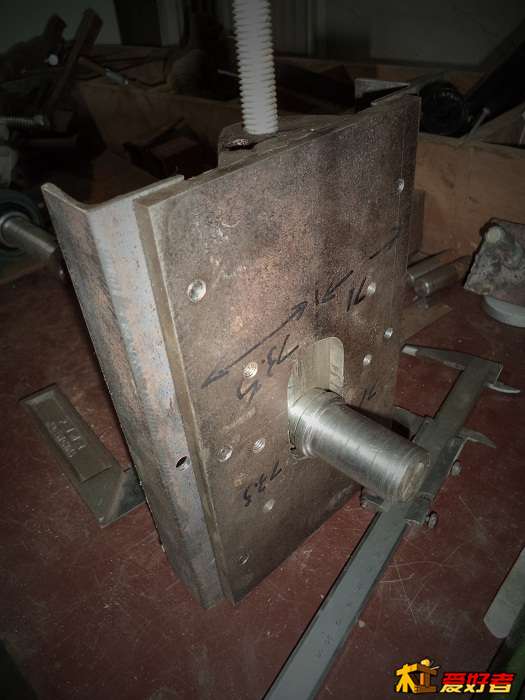

这是升降部件

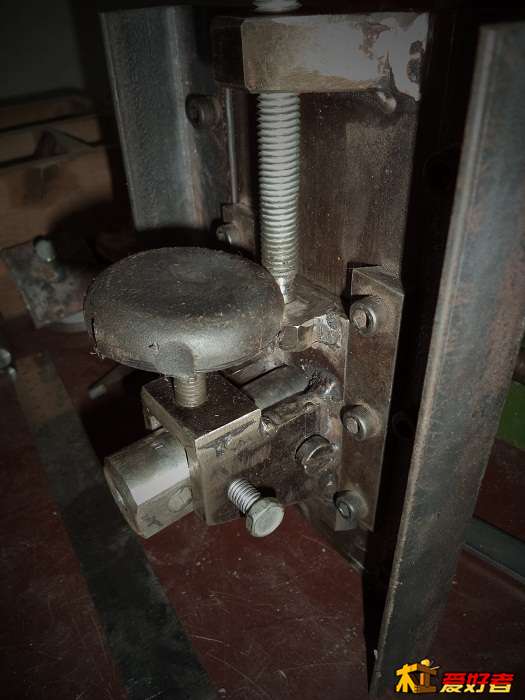

这是升降部件
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-8-30 16:32:10 | 显示全部楼层
llbbtt123 发表于 2013-8-30 16:13
. p: R4 I  h4 E/ g$ j+ L牛人丶能上个有详细尺寸的图纸吗?不胜感激!

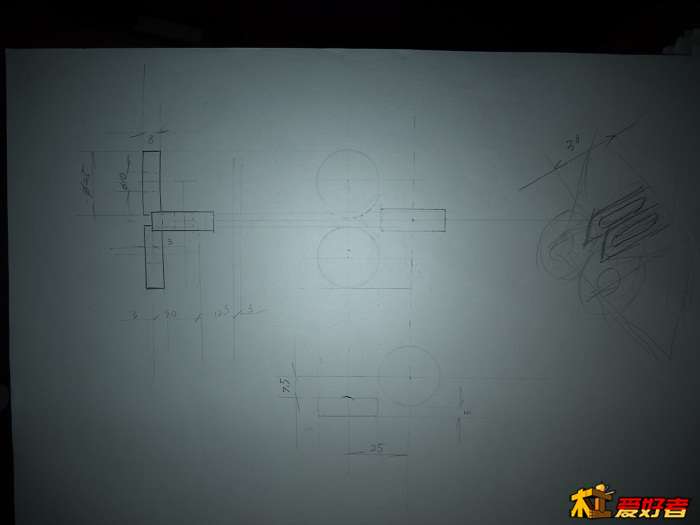

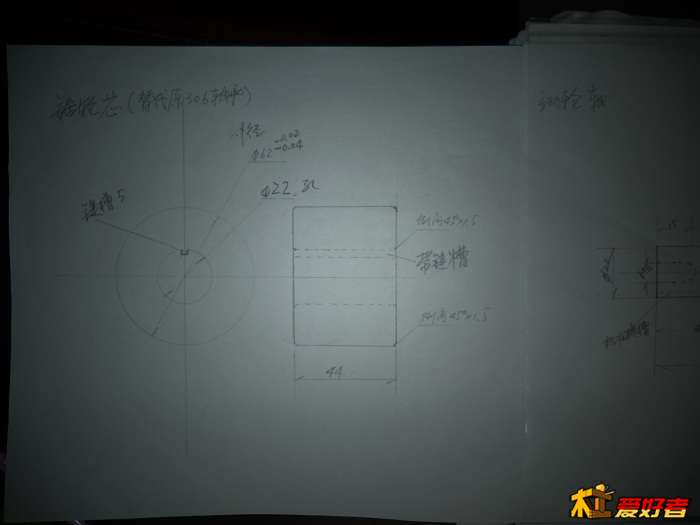

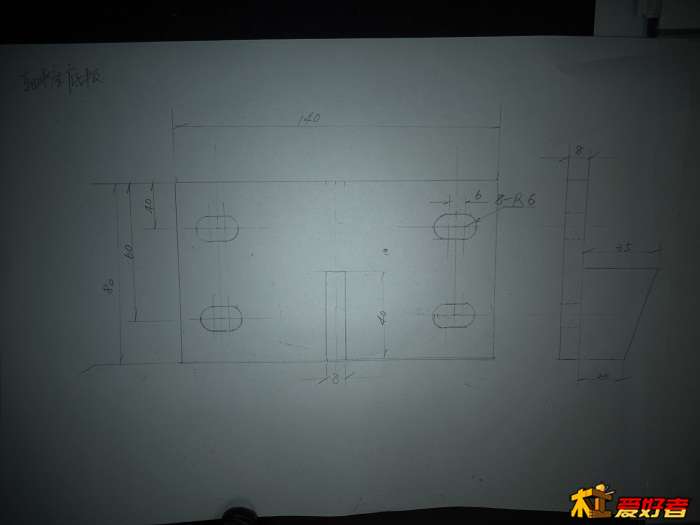

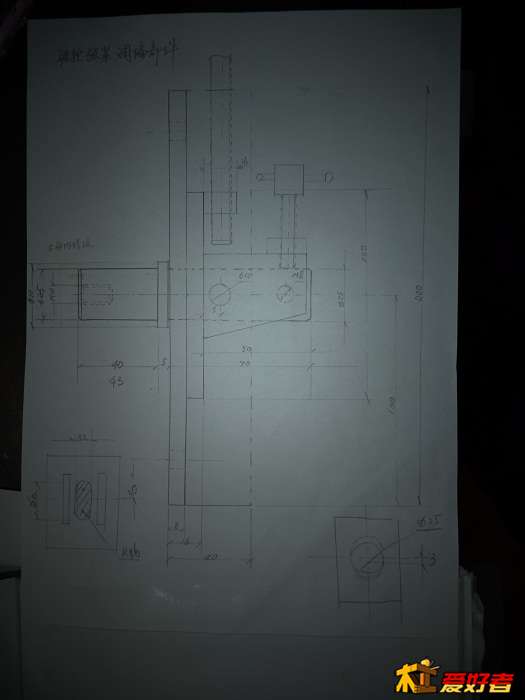

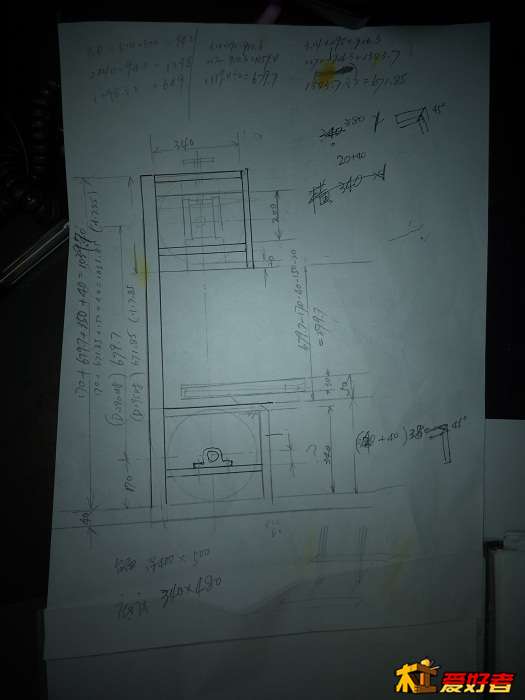

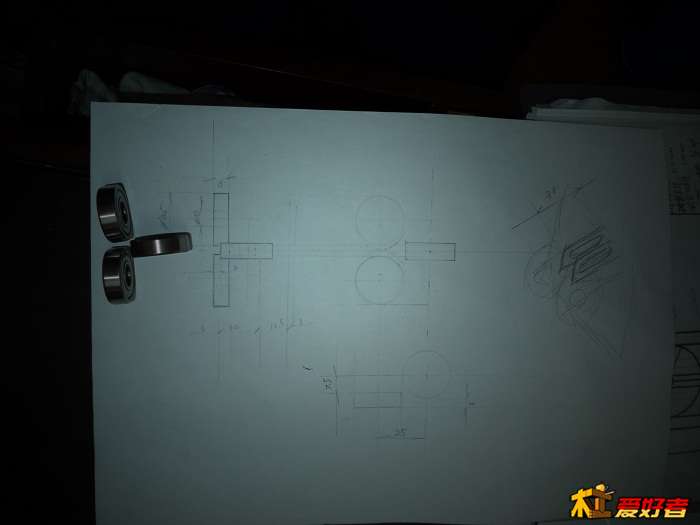

" b0 X4 z/ T* o) p7 [9 A当初画的是草图,相机拍的可能不清楚,就这些了,是第一次,还要边做便修改,毕竟不是按1比1仿造。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-8-30 16:40:05 | 显示全部楼层
sbisrymqka 发表于 2013-8-30 16:12 3 E8 `6 \5 Y# t- j2 C- j: J
楼主,我也准备自制一台,我有两点没看明白,一个是买来的脚轮不用在车床上去走个圆吗?二个是锯条的张紧装 ...

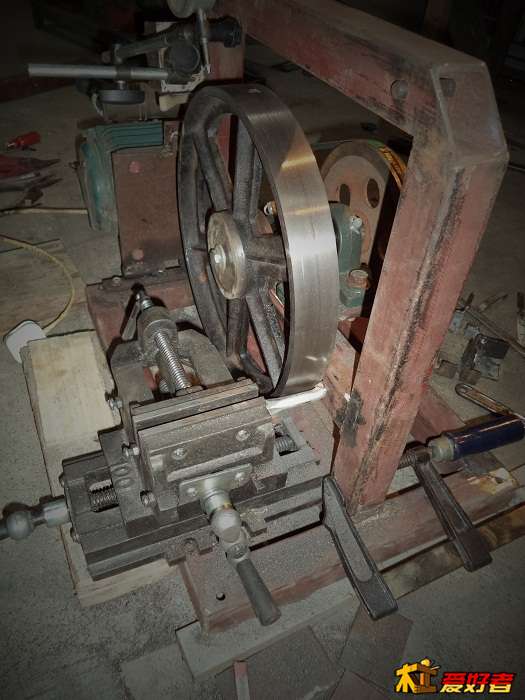

! k% j; T. p* J1 \1 g3 q+ Y这就是用土办法修正同心度,下面还能用电机带动,上面的就只能靠手工摇,累死了,大车床大师傅加工,口气还很傲,真是花了钱没效果,如果要制作,二个锯轮特别关键。

这样搞要被人笑死的,也没办法,实用就好。

这样搞要被人笑死的,也没办法,实用就好。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-8-30 16:48:32 | 显示全部楼层
红木915 发表于 2013-8-30 15:46
  c: M: M& f1 H* @基本就是专业的
- T, {% u0 T1 w! r
大部分是手工,用的是土方法,兔设备土工具,就是土法上马{:1_213:}
回复 支持 反对

使用道具 举报

发表于 2013-8-30 17:00:15 | 显示全部楼层
从零起步,动手能力超强,使用后效果如何?
回复 支持 反对

使用道具 举报
