DIY --- 让矿石收音机摆脱天地线 --- 大环谐振回路

dreamer · 发表于 2013-8-30 21:14:30

heailei 发表于 2013-8-30 15:59 * d7 g2 Z" l1 [6 j' @! g& I$ ]) A
好东西啊出售不？

不好意思，不出售，手工做一套很不容易

dreamer · 发表于 2013-8-30 21:16:59

阳台党发表于 2013-8-30 16:03
# V/ O- L/ @% h) C8 ~无线电我是玩不起呀,越玩越贵/哎,,,,,人生很多无奈

的确，谁都会碰到很多无奈的事情

dreamer · 发表于 2013-8-30 21:19:56

8yyy 发表于 2013-8-30 16:54
" ], k- q$ E8 d这不是“矿石”收音机，只是一个二极管检波收音机，但也不错了！又让我想起了四十年前的初中年代..........

矿石检波效果不如使用专用检波的二极管，所以大部分矿石收音机检波元件都不使用矿石了，但依然称为矿石收音机

dreamer · 发表于 2013-8-30 21:22:44

cfs600 发表于 2013-8-30 18:47 , H, l! r! |, m" e J# @0 \# E
灵敏度低不是收听好的原因，应该是天线指向性强的原因

对，天线方向性对接收性能有着密切关系

dreamer · 发表于 2013-8-30 21:36:18

xshhh 发表于 2013-8-30 19:58
% R+ O$ i, H# _# Y7 h6 f$ a这玩艺十二岁就玩了。3 z! k- H- W, |) t; f2 v' }1 L, G7 J
天线作为谐振一部分Q值不高的，选择性也不会好，作为无源收音机，Q值至关重要，现在 ...

对！Q值对无源收音机至关重要
Q表好，但不敢去想，哈哈～～～

普通多用表测量小电感勉强，测量大电感没有相应的量程档位，只能使用专用电感表
普通多用表测量几十p小电容就不行了，测量大电容也没有相应的档位，同样要使用专用电容表
所以普通多用表还是有局限性！

lybfalcon · 发表于 2013-8-30 22:17:04

这个看起来还不错。

xshhh · 发表于 2013-8-30 23:33:00

dreamer 发表于 2013-8-30 21:36 # `# m& ~( \1 U% I
对！Q值对无源收音机至关重要3 B# `3 \: d5 G$ m ^+ D
Q表好，但不敢去想，哈哈～～～

中波段天线谐振线圈是mH级了，多用表勉强可胜任。
作为观赏性，漂亮的骨架线圈，大空气可变电容，连同蜘蛛网天线，做成开放式发报机模样，是一道风景线哦。

atv123 · 发表于 2013-8-31 07:24:55

精品丶精品，太精致了，好做品。顶一下！

dreamer · 发表于 2013-8-31 11:05:55

lybfalcon 发表于 2013-8-30 22:17 8 k9 N8 H9 f, g
这个看起来还不错。

谢谢！

dreamer · 发表于 2013-8-31 11:10:29

xshhh 发表于 2013-8-30 23:33
9 w" a$ C! E, I N3 t中波段天线谐振线圈是mH级了，多用表勉强可胜任。. C9 }( {4 j+ M8 }; j6 l
作为观赏性，漂亮的骨架线圈，大空气可变电容，连同蜘 ...

谢谢建议！

想自己制作100p以内的小空气介子可变电容，普通多用表就没法用了
自己绕制音频变压器，想测量一下电感，普通多用表电感量程太小，也无法使用

dreamer · 发表于 2013-8-31 11:10:51

atv123 发表于 2013-8-31 07:24
$ z: g- `" n0 `9 [# c9 Y% u) L精品丶精品，太精致了，好做品。顶一下！

谢谢鼓励！

dreamer · 发表于 2013-9-1 09:32:57

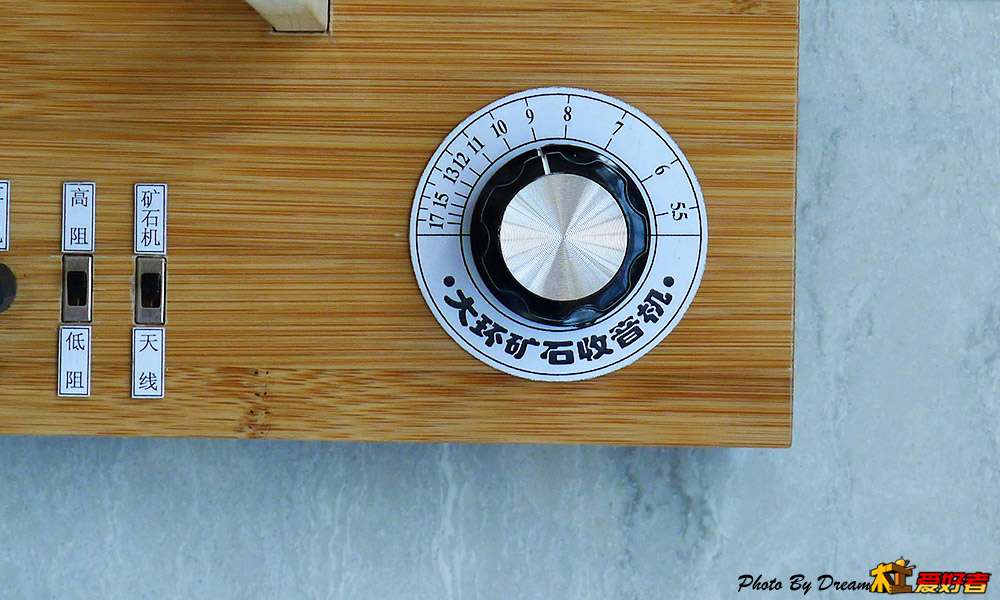

为了整个中波刻度都非常准，定稿后重新设计了刻度盘

接收本地6个声音比较大的电台，并在数字调谐机中读取频率，如下：
603、783、900、990、1251、1359KHz
用这个大环矿石机，这6个频率电台均能很好的收听，几乎没任何干扰
　　
这样就确定了6个电台在刻度盘上的位置
接下来可计算出对应的谐振LC值
　　
密封270p×2小双联旋转轴在正中间，估计电容值是线性变化
于是按线性变化计算整数频率刻度位置分布
结果还是有些误差，使我不得不做出修正，成了非完全理论计算位置
但理论计算位置具有相当高的参考价值

qwe2ws · 发表于 2013-9-2 04:57:28

dreamer 发表于 2013-9-1 09:32
1 [5 u' P, c8 W8 @/ U( @3 m为了整个中波刻度都非常准，定稿后重新设计了刻度盘$ D* B) g6 s: S: g4 a6 E# [

N! w/ `/ g8 ]+ r1 ^接收本地6个声音比较大的电台，并在数字调谐机中读取 ...

做得非常精致！

小嘉兴 · 发表于 2013-9-2 06:59:50

可不可以帮我做套哈

dreamer · 发表于 2013-9-2 09:16:25

qwe2ws 发表于 2013-9-2 04:57
6 U( T( r+ i% x! F做得非常精致！

谢谢鼓励！
