有个电机，不知道用来做什么？台锯，切割机，车床，砂轮机还是什么？

zlzh05

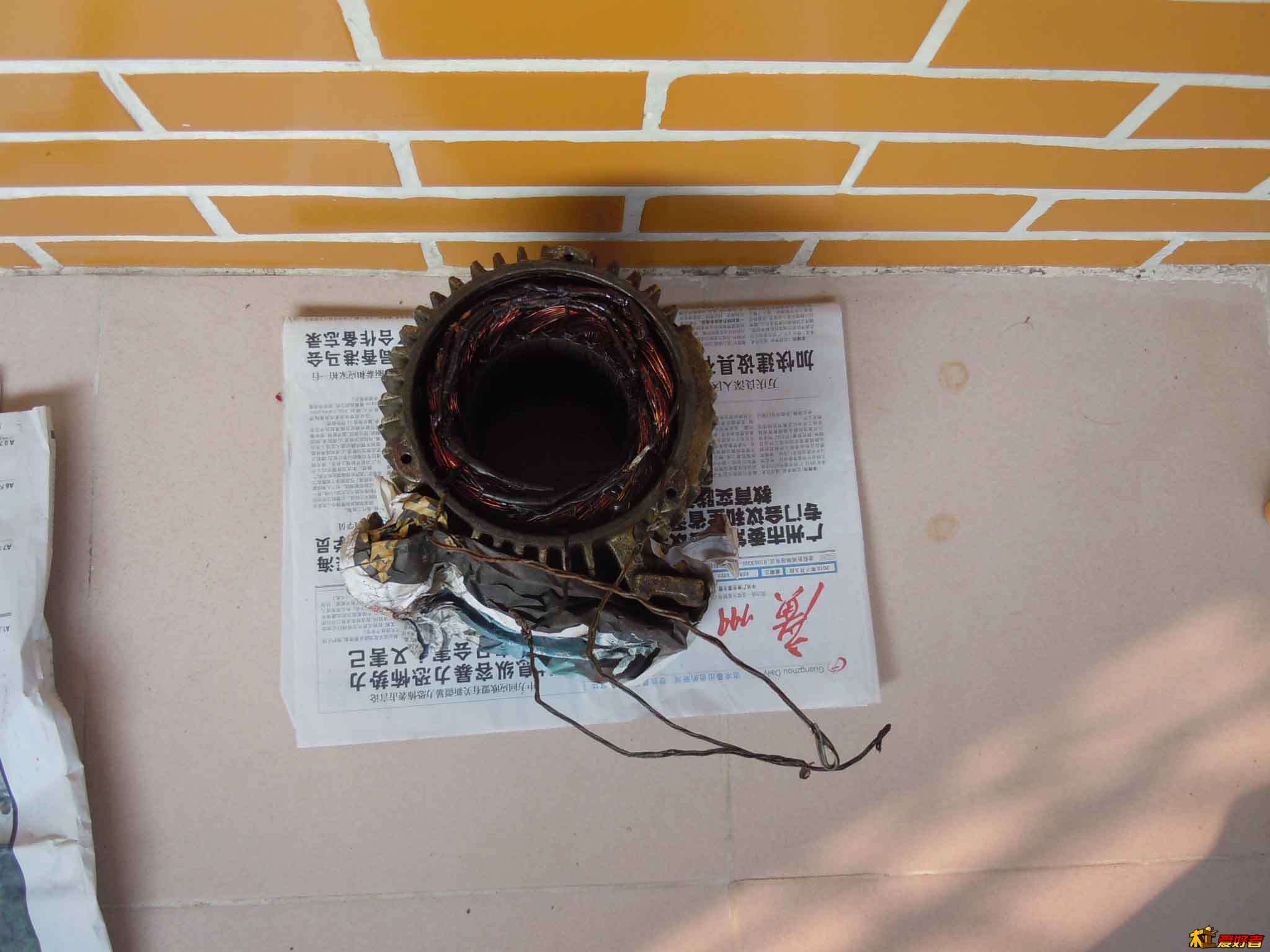

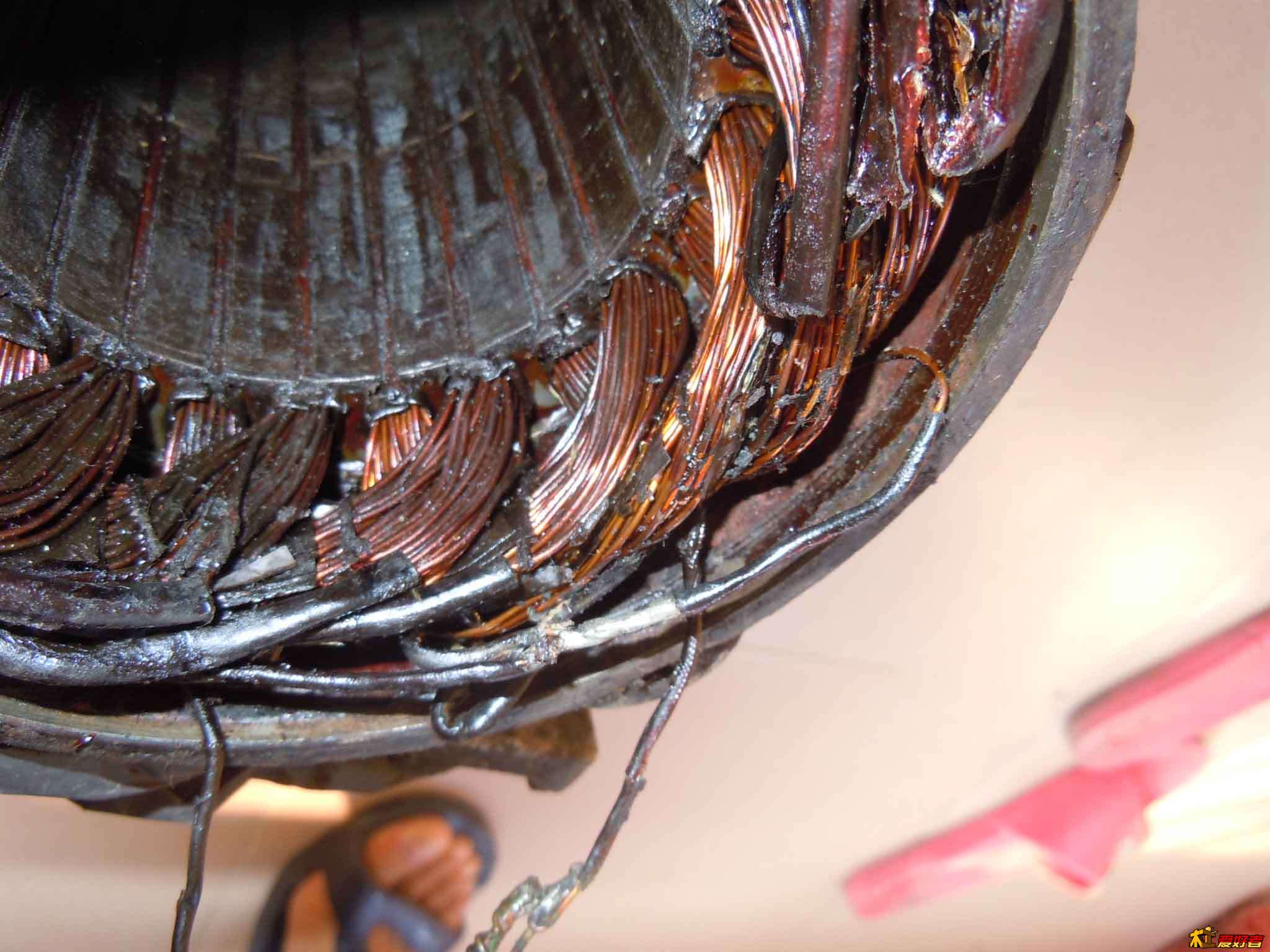

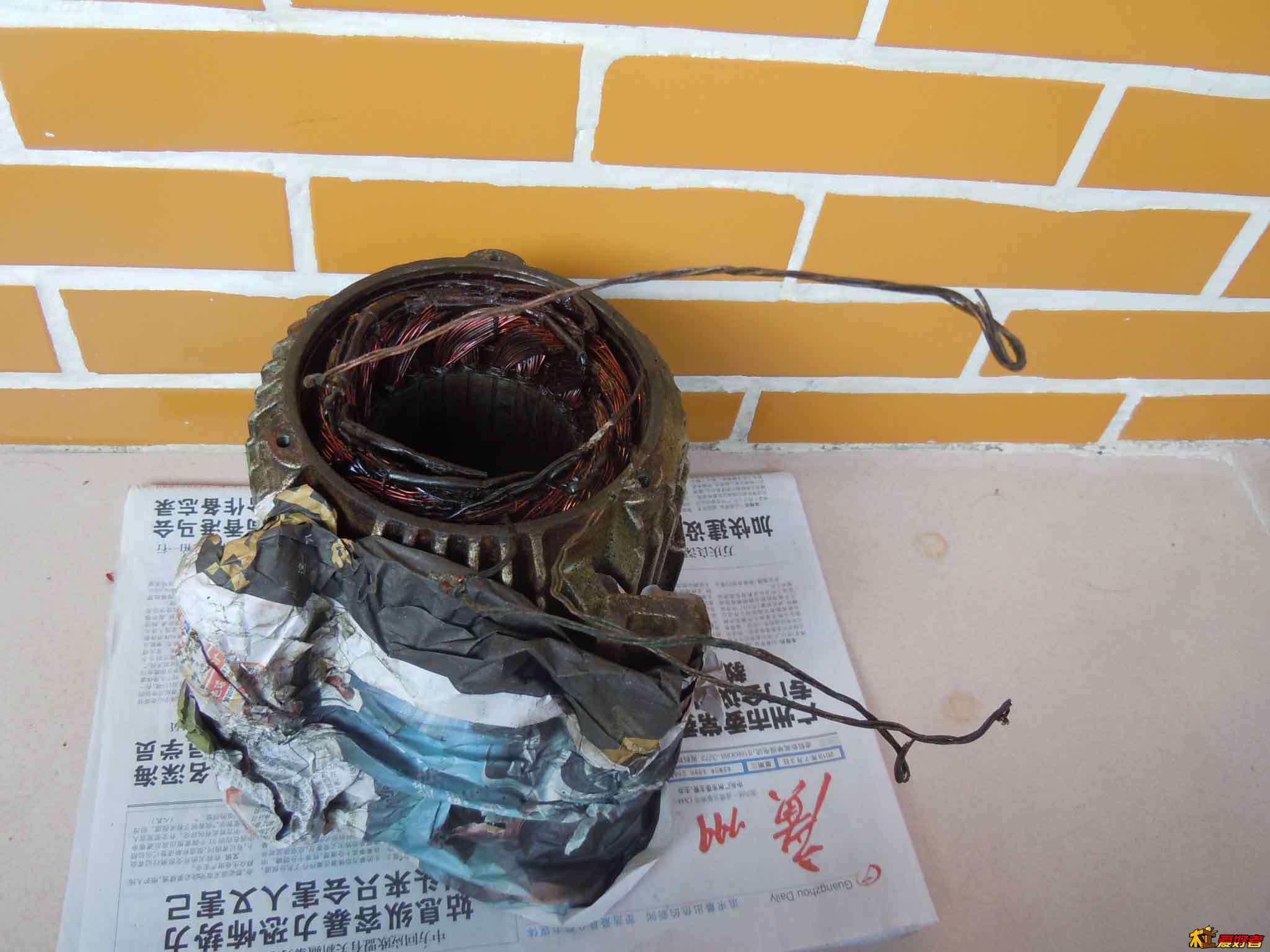

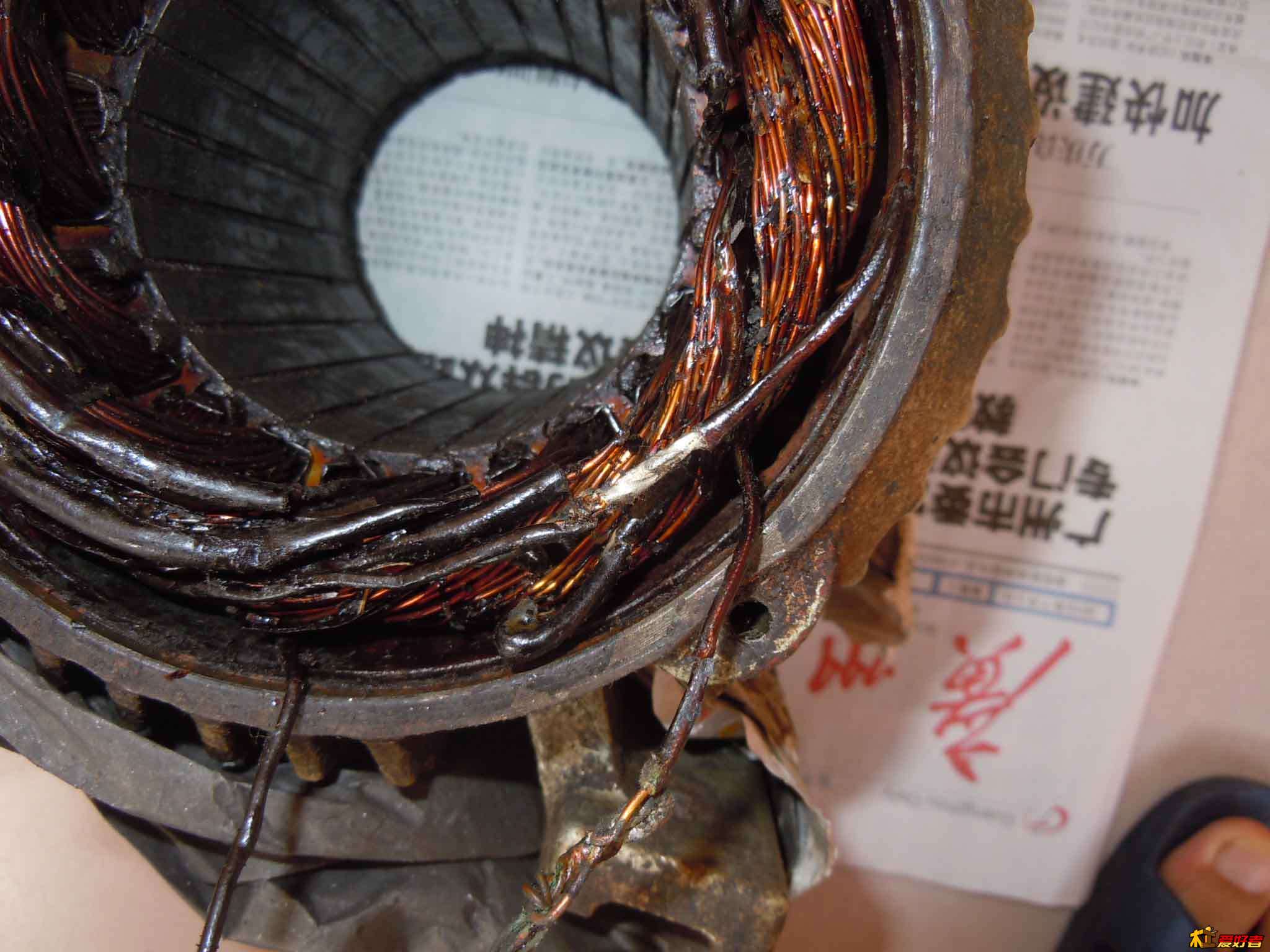

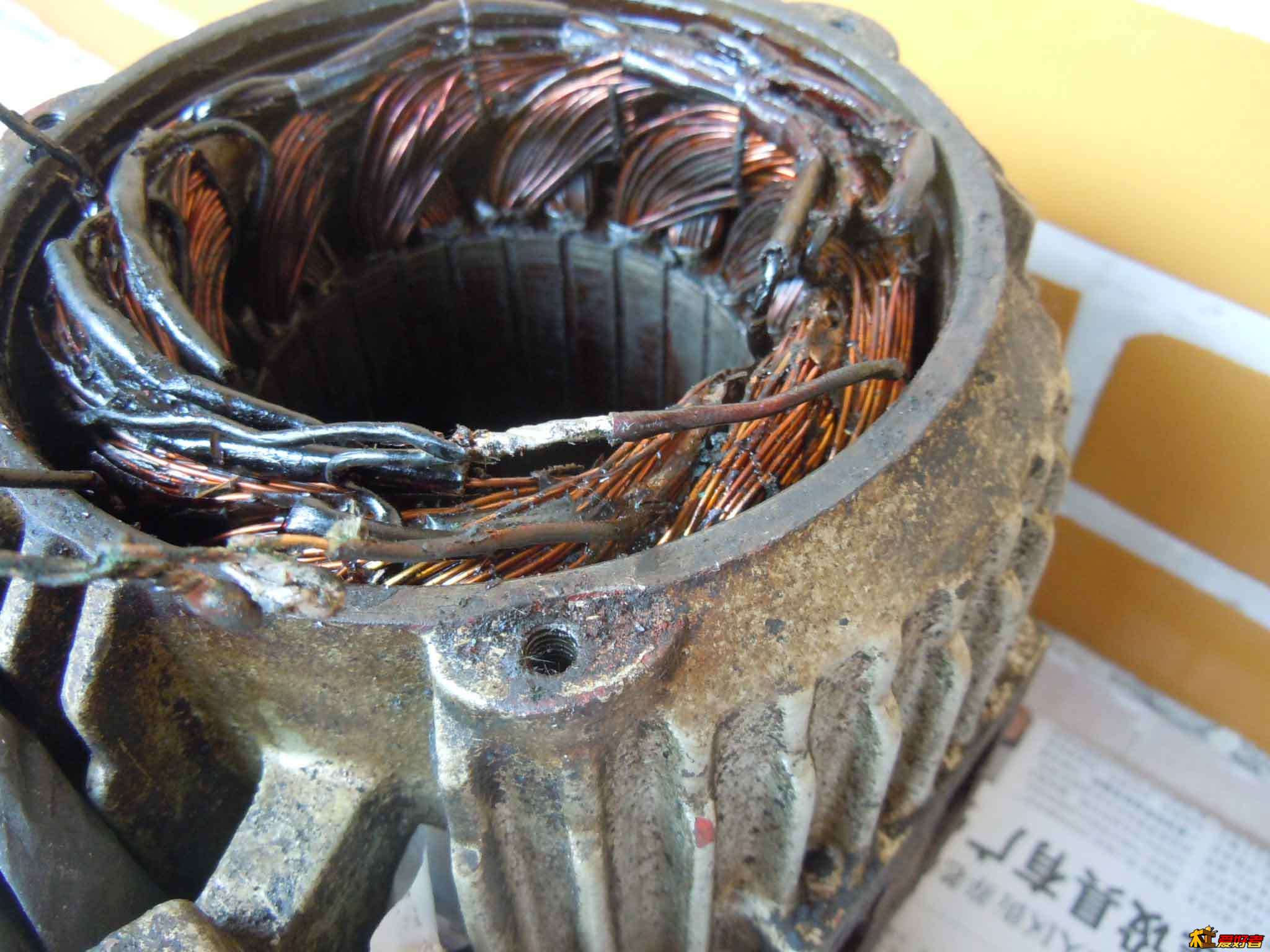

星形接法的中心点终于找出来了，只要把上面的线束，用起子轻轻橇开就可以见到了，三条线交合一处的，有线管包住。其它有线管包住的线混在一起很难找，但是有一点就是其它包线都只有一进一出。惟独这中心连接点有三条线合在一起。只要把6条线都引去接线盒就可以随意调换星形接法与三角形接法了。

kairei1965

找修电机的

zlzh05

线已经找出来了，快修好了。自己修改的。等转起来，再发图。

zlzh05

以下内容来自（本论坛木友）http://www.zuojiaju.com/thread-46821-1-1.html
+ ~9 Q: f4 M8 ?
8 y' a. A, t* `/ n% E最近有些网友手上有了380V三相电的电机，可家里没有三相电源，是不是非要把电机线圈拆开重绕呢？现在 不说什么变频器，那个家伙太贵了，还不如买台220V电机换上，现在要说的是用很简单的办法来实现380V电机怎么用在220V单相电源上。其实办很早就有了，就是用双电容法。
) {- M% u+ ~1 N& t    对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
- K) o1 J) h* p. b    １． 电动机单相运行时的连接方式
1 \& c2 W/ W0 L   （１）三相绕组的三角形连接
9 E6 M0 f0 I6 L6 d1 ^    如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可
     图示一 单相220V的三角型接法
9 E0 H! c& y' S; A
' K+ F! Y. O9 x; N          380V三相电机能否直接用220V单相电源？ - 三相电机改单相运行1.jpg
/ Z5 c( a/ B! ]7 Y
4 E- d0 y; r  u          380V三相电机能否直接用220V单相电源？ - 三相电机改单相运行2.jpg
$ Q% v( z. f- S* j$ _$ t
5 k% b5 Z) H  K# J. @2 o/ k# Q+ Q
" O" p; i1 Z* P/ D' |$ H
+ @0 D5 |7 x, m8 R' P1 y

; L; s$ ^" o1 a. x


     （２）三相绕组的星形连接
    将电容器接在任意两个端子上（如图３中接Ｖ１、Ｕ１），２２０Ｖ市电则加在余下的端子Ｗ１和电容Ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从Ｕ１换接到Ｖ１端即可（如图４所示）。
9 y6 H7 R) q' t0 s# i

8 d8 o5 e! v. N  `) |+ C
: q* b; H( a4 ]8 v+ ]6 a0 u$ j
4 W9 O! H! ?* q) h２． 电容器的容量选择
5 o) O9 k% c7 u, b9 ?3 ~    小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。
    如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的单位是μＦ，Ｐ的单位是Ｗ；当用作三角形连线时，所选电容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。

       380V三相电机能否直接用220V单相电源？ - 三相电机改单相运行3.jpg


; V! b4 y0 T+ s" u0 A+ E, w" K



三相电机做单相运行，其输出功率 只有原接三相电的70%.若是作为工业台钻是三相的550W电机做单相220V运行，其输出功率 只有原接三相电的70%,想想也差不多吧!!!!

% t" q* {: q; Q0 I 380采用电容移相法改220功率下降很多，不过工业级设备功率余量很大，即使功率下降很多对付家用还是能应付的

" K; X0 @1 x2 n2 p& w
) H9 v) V6 Z: U( z  U6 O1.转速比额定的低；2.容易发烫；3.功率因数低；4.输出功率小；5得不丧失。经常使用的话，还是换成220伏的。

zlzh05

星已经改角了，用移相法改后电机转起来了，但是电容发热很大，不到一分钟就汤手。怎么办?

zlzh05

程上图片

zlzh05

这个三想电机改造成功，一个35微法做运行电容，两个电容并联，150（25元）+35（16元）=185微法合并做启动电容，起动后用开关（4元）断开150微法的电容。电机运转非常平稳。可惜皮带轮内孔大了1mm，加上一圈铁皮后仍然有空位，皮带轮一跛一跛地转。没办法不想花太多钱。将就着用。毕竟不是经常用的。

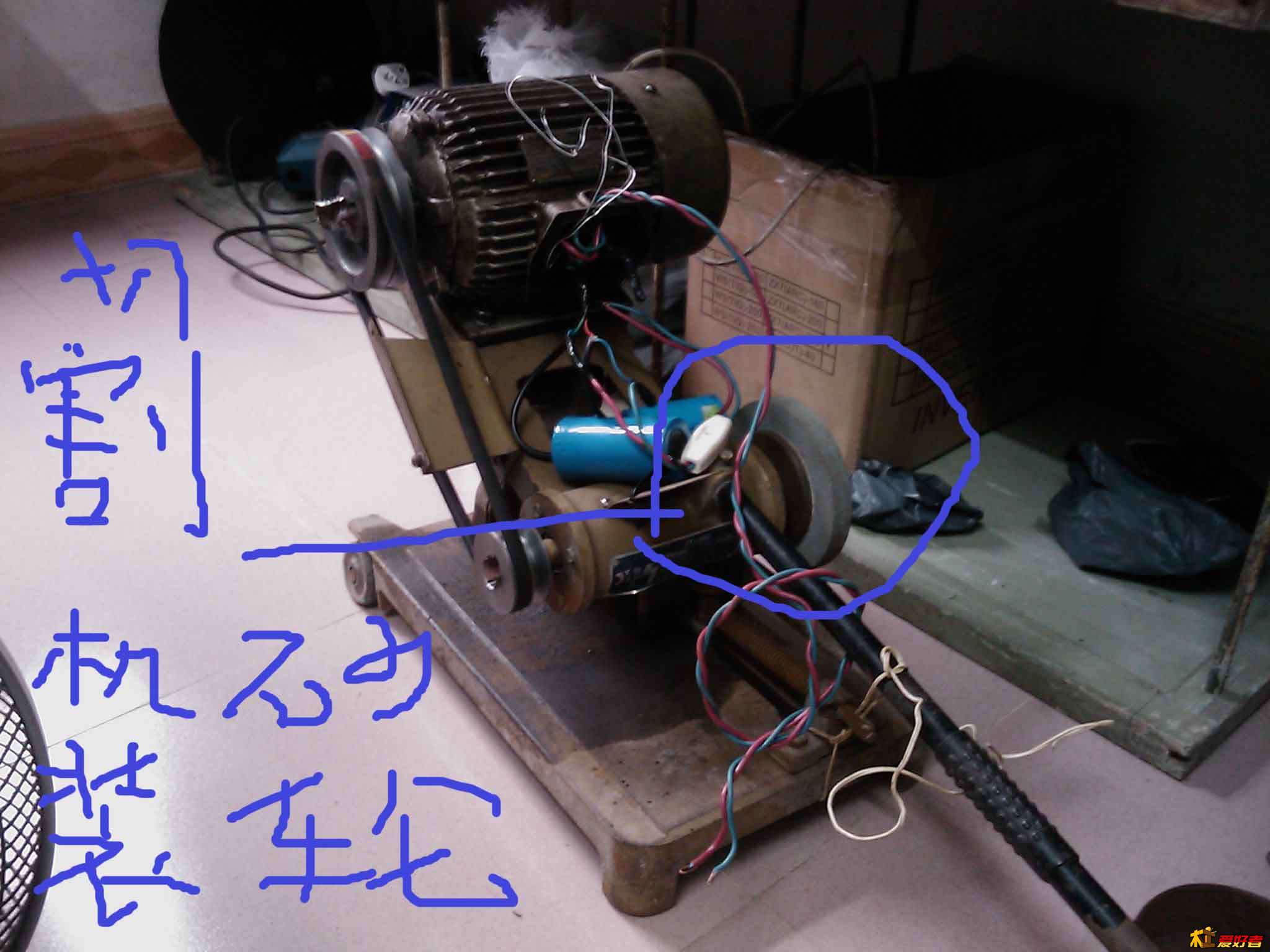

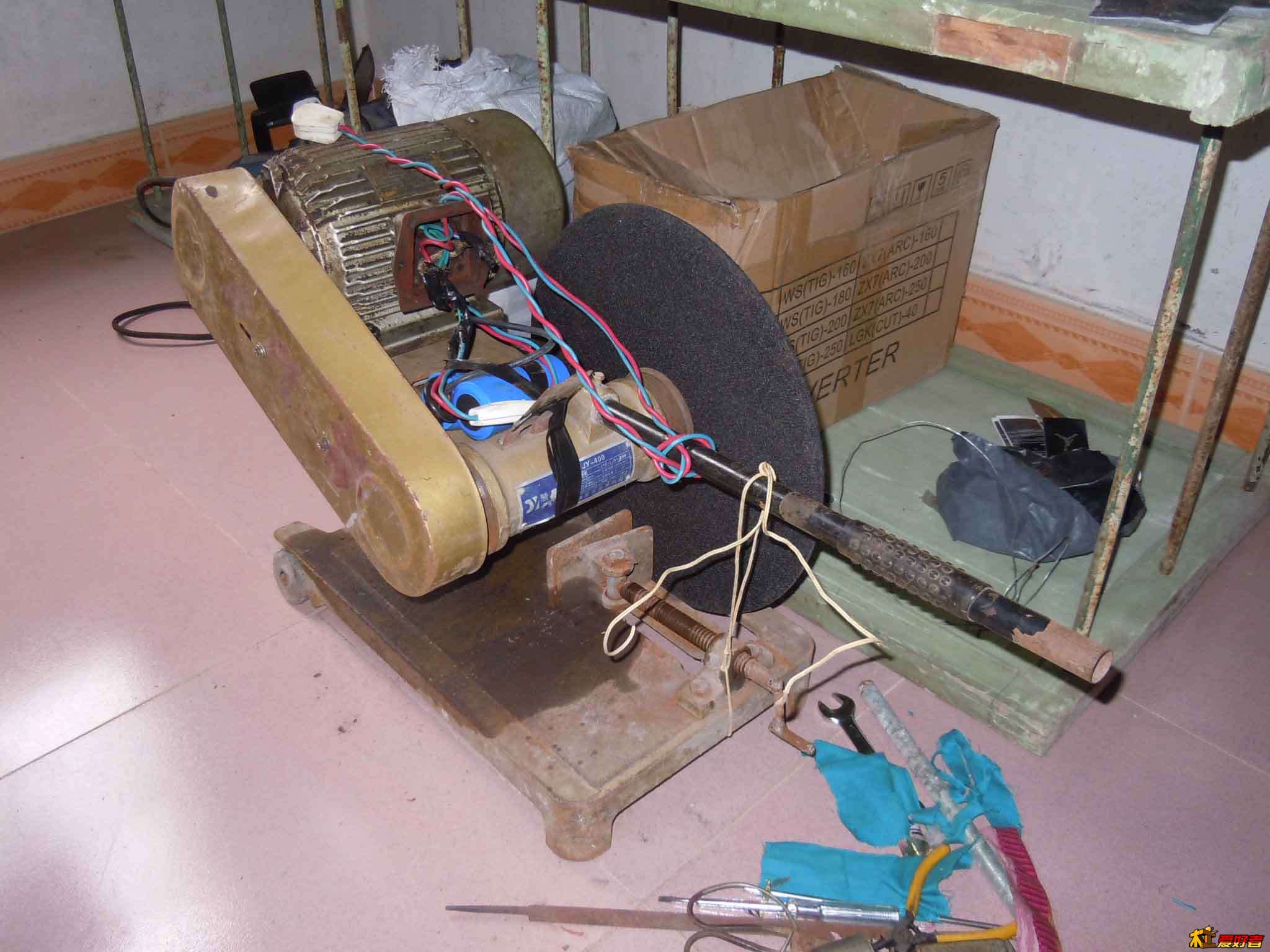

4 I7 q, h3 p6 @3 B. y, q# j电机装到之前在废品站淘的一个缺少电机的400切割机（50斤，72元）上，装上皮带（两条共16元），用130mm大轮，拉65mm小轮（两轮淘宝上买共花50元，电机换了一个轴承14元），使1500kw,1500转的电机输出了3000转的转速。切想铁来，非常方便快捷，比以前用角磨机切，真是爽多了。

5 K  D8 e5 ~6 t4 A+ U$ U金属切割片可以换成外径200（8），内径32砂轮（25），磨了一把多年没用的费剪刀，一会儿功夫就闪亮闪亮的。真是一机多用。
- f2 P2 C% E- R3 X- _! [  z* Z
当然了，这还没有完成，还要装上保护壳可算真正的成功。安全第一！
