关于手电刨变压刨和台刨的构思

牡丹江木工 · 发表于 2011-9-12 15:49:29

稍稍的意淫了一下，请不要见笑。

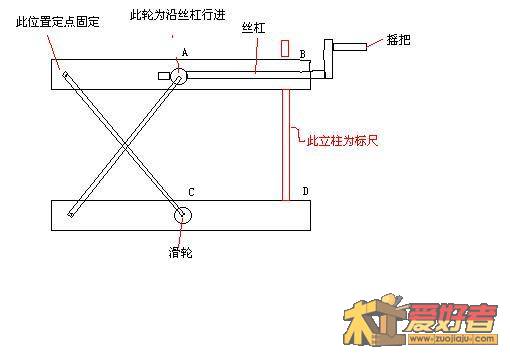

这个图为侧面，上方为一块整板，下方为两个单槽滑道，通过两个摇把同时调整高度，图中所示为最高状态，当A端行进到B的时候，C也同时行进到D的位置，这时上下面之前距离最小，如果按楼主设计，那需要同进调整四个位置，很难达到同步。

tmsong99 · 发表于 2012-7-1 20:02:26

出成品了么

yangpengxiu · 发表于 2012-10-9 19:20:14

最好不要停留在图纸上，支持去验证

wsy8885503wyz · 发表于 2017-6-14 15:11:06

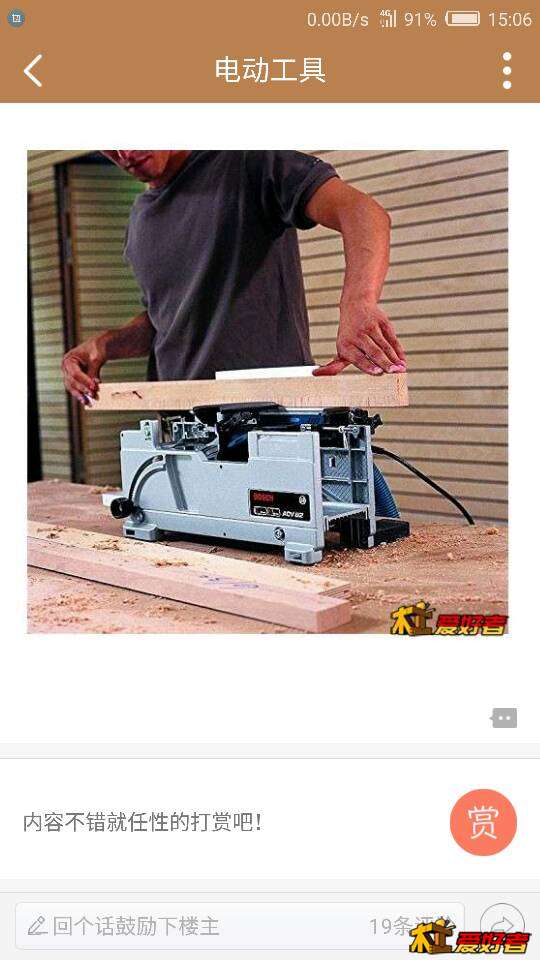

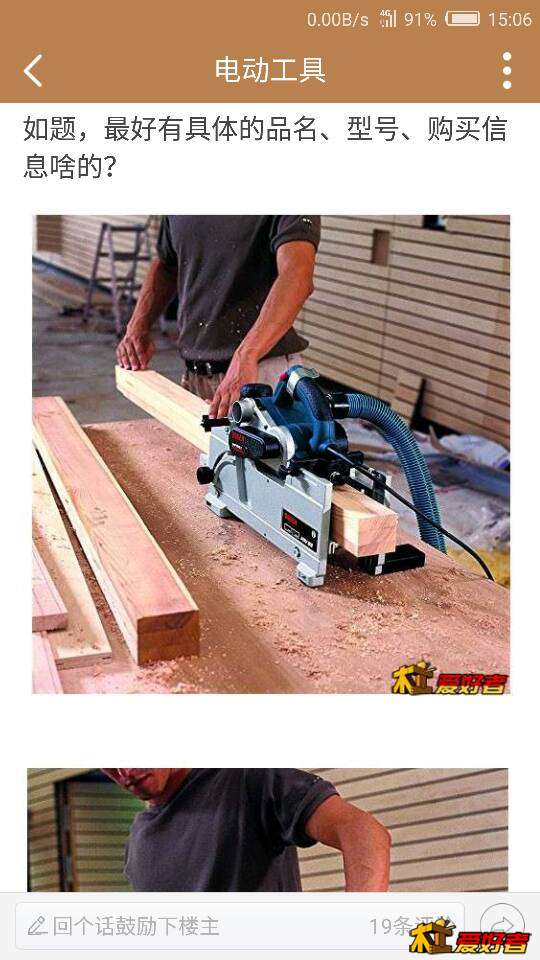

看看这个如何？

龍づShengWo · 发表于 2017-6-17 14:17:36

这个我也想过，你要考虑下做压刨时的进料问题，要不然材料回弹很危险。我试过没成功，水平升降可以通过四根光轴和滑块完成，升降通过丝杆完成

zangwen · 发表于 2017-6-17 15:35:44

我也够想过通过光轴及滑块来解决，理论上可以实现刨面的平整度，原理实际和雕刻机差不多，还可以配合台锯、电木铣一架多用，我也做过成本核算，一套支架系统做下来大概在一千元左右。

一半儿 · 发表于 2017-6-19 11:57:31

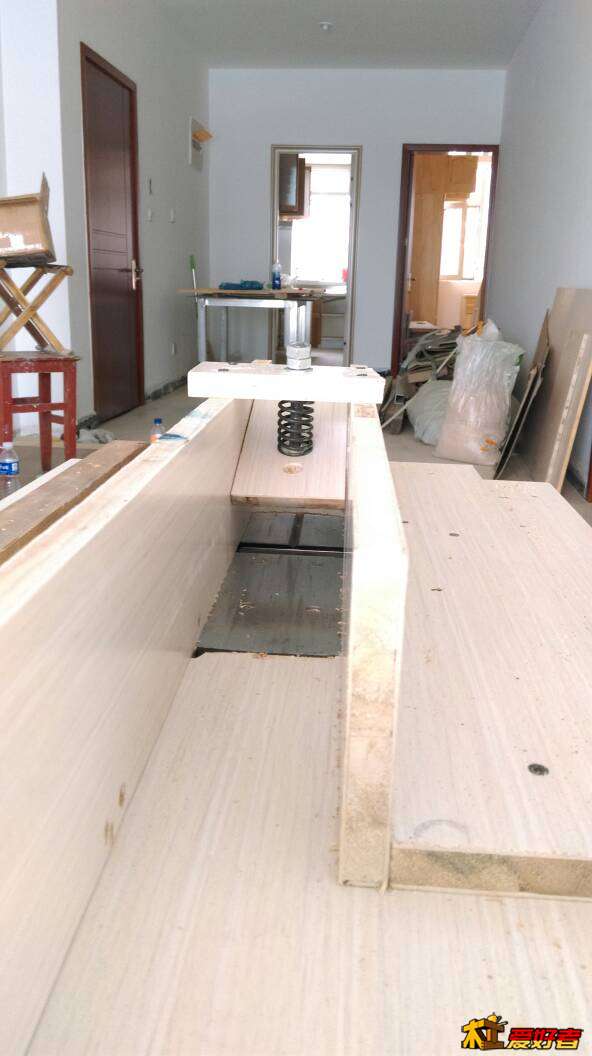

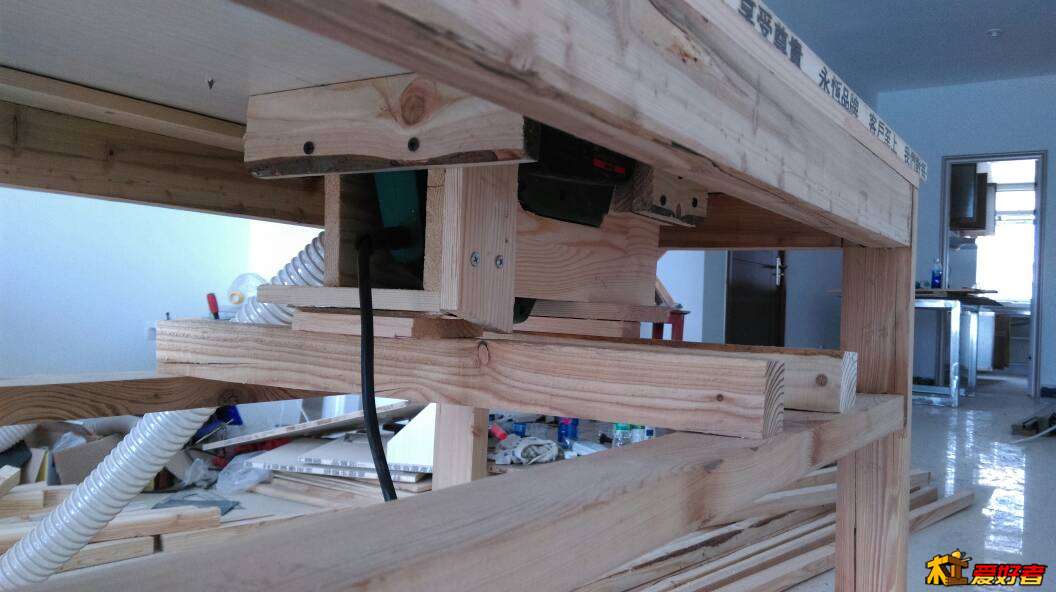

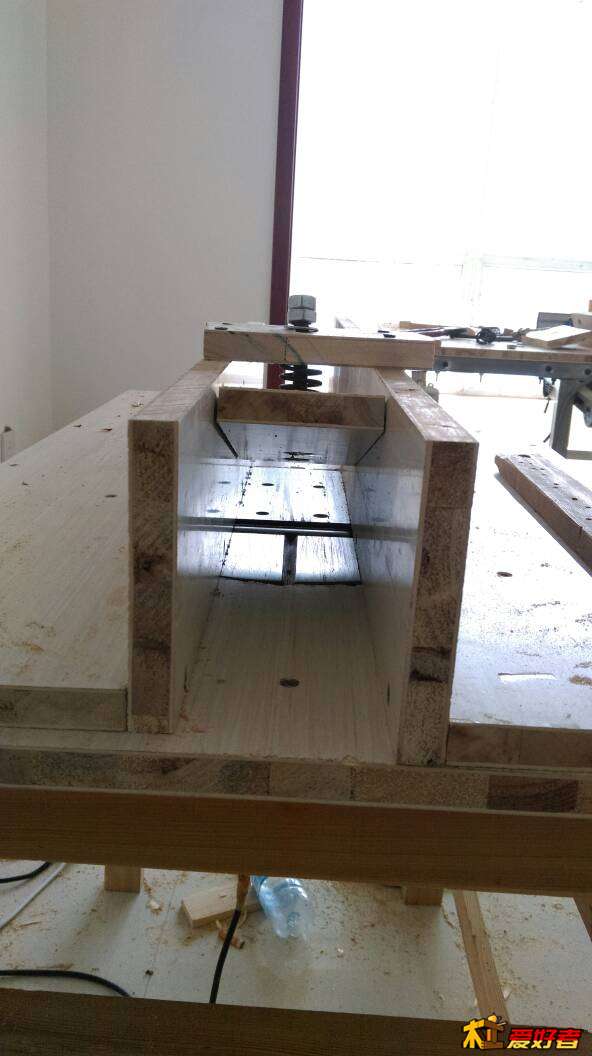

手电刨宽度有限，出不了宽板，加一个尾端固定，前段加压的压料板就解决压料板的压力问题和平衡问题了，送料手动，压料板的压力和前段斜面可以止逆防回弹。料的薄厚可以由压料板的限位螺丝调节

一半儿 · 发表于 2017-6-19 12:00:43

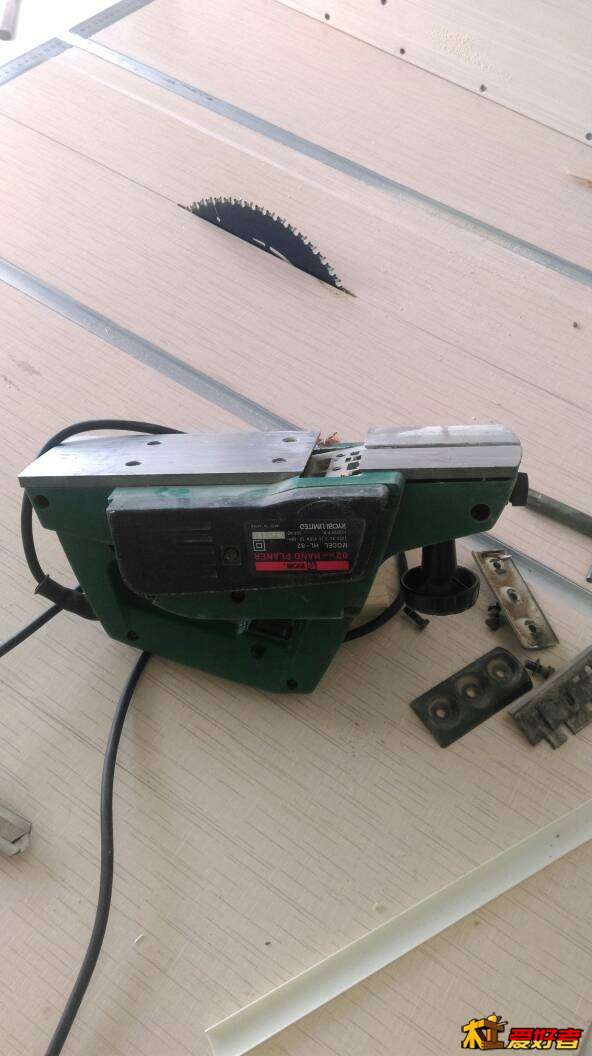

简单实用，在用，好用，改装没必要太复杂了，手电刨不像电锯，受刨刃长度限制，改装的方式和价值不太大
