自制 diy 精密小台钻

holyland

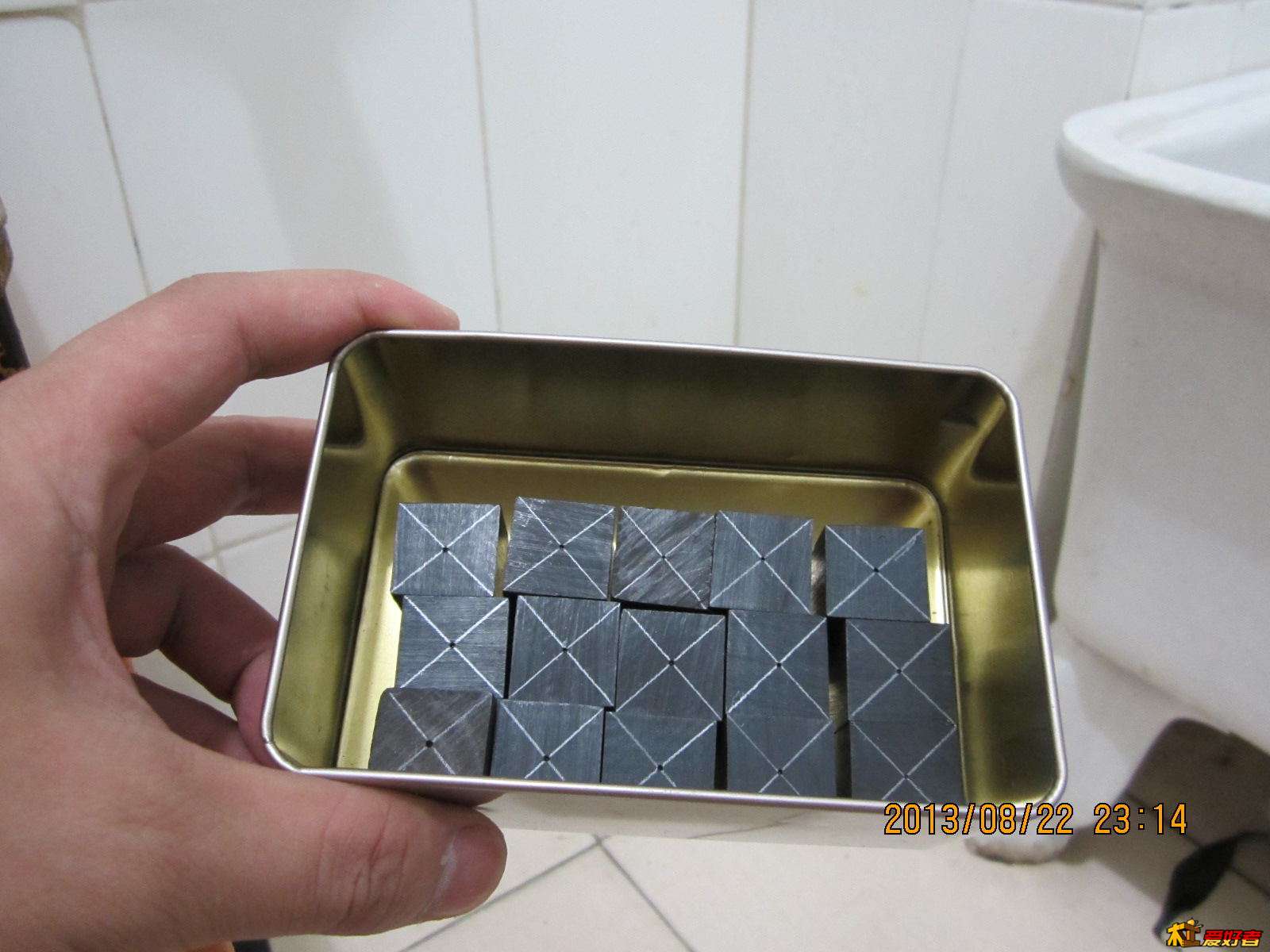

   话说，我做了一盒这个

        再来就是打孔了，可是我没有台钻，只有一个不能调速的电磨和精度只能用来拧螺丝的几个充电钻，要在这个木块上定位开2mm通孔未免太过勉强。
             我上网看了一下，一百多的台钻还真多，不敢买。摊上精密两字的都贵的不想买。做手串而已。昨天还看见坛子里有兄弟做了一串手串就出新买的台钻。。。。单位倒是有一台，可是那是个半人高的大家伙，先不说夹头最小夹4mm，就是那个精度。。。我还不如用充电钻。有需要就有动力，那个怎么说来着——do it yourself！go！
          以上是借口，呵呵。。其实我早就想把09年去常州出差时脑子一热就买的光轴滑块给用了，再放就要长霉了。这里吐槽一下，这种光轴滑块的精度真的不行，想买来做精密轨道的木友还是死心吧。单个滑块在光轴上用手轻轻左右晃晃你就会发现很大的旷量，所以做这么点小台钻我用了四个滑块来抵消旷量。我曾想过用光轴来做台锯靠山，结果惨痛。http://www.zuojiaju.com/thread-202086-1-1.html这是我做的圆锯倒装。
         罗嗦了半天，一点小经验教训。希望大家diy时少走弯路。下面上图

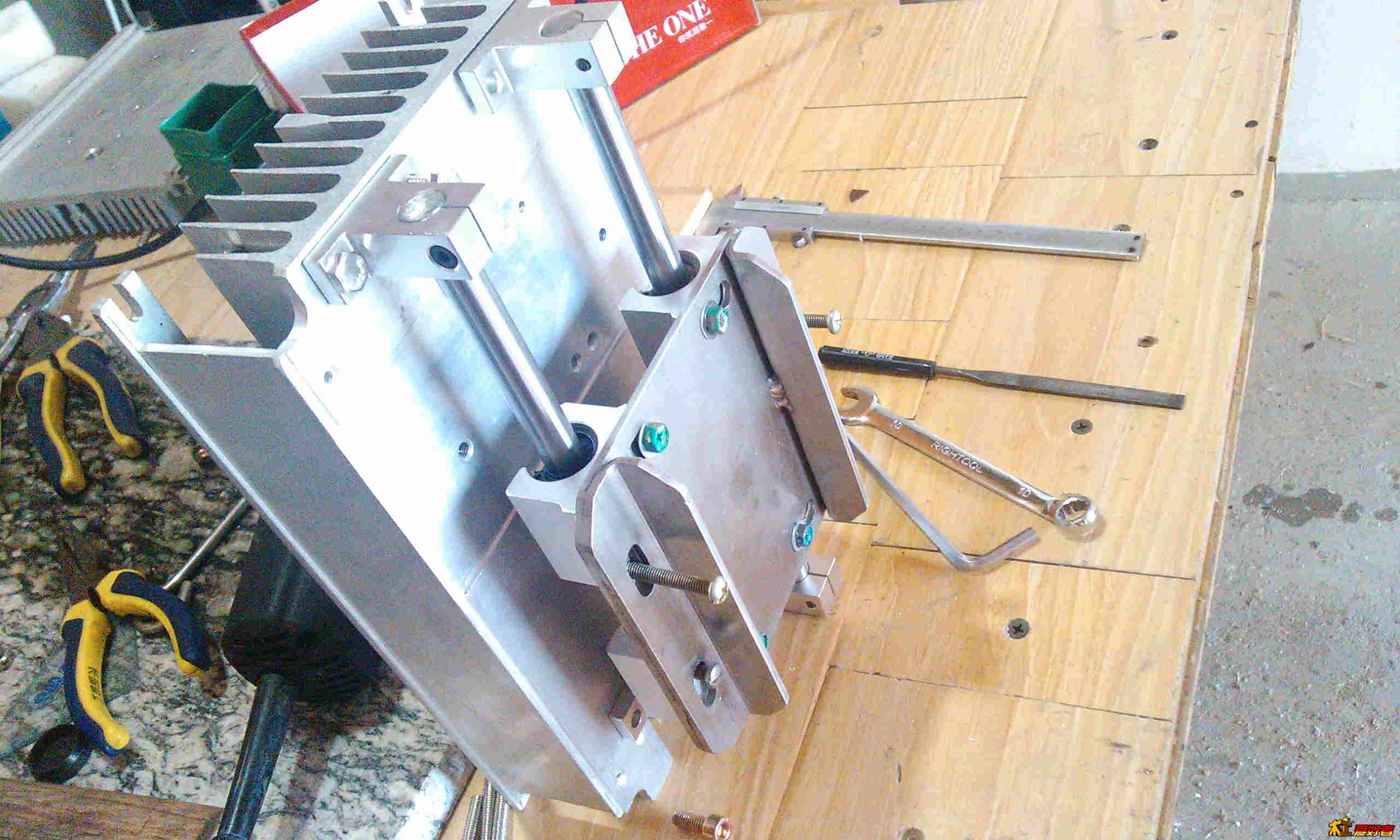

结构很简单，关键在开孔、定位、安装。就是想要达到精密度就要付出大量繁琐的劳动，比如光轴和底板的平行；光轴之间的平行；装上电钻支架后要再调整和底板的平行。。。。。。很麻烦！！其实台钻的升降轨道比这个还简单，越简单越好调节。可是我手头只有这些。
安装图只有上面一张，我是一个人干活，而且有一定程度上的“遇到困难就暴躁”症，所以照片很少。

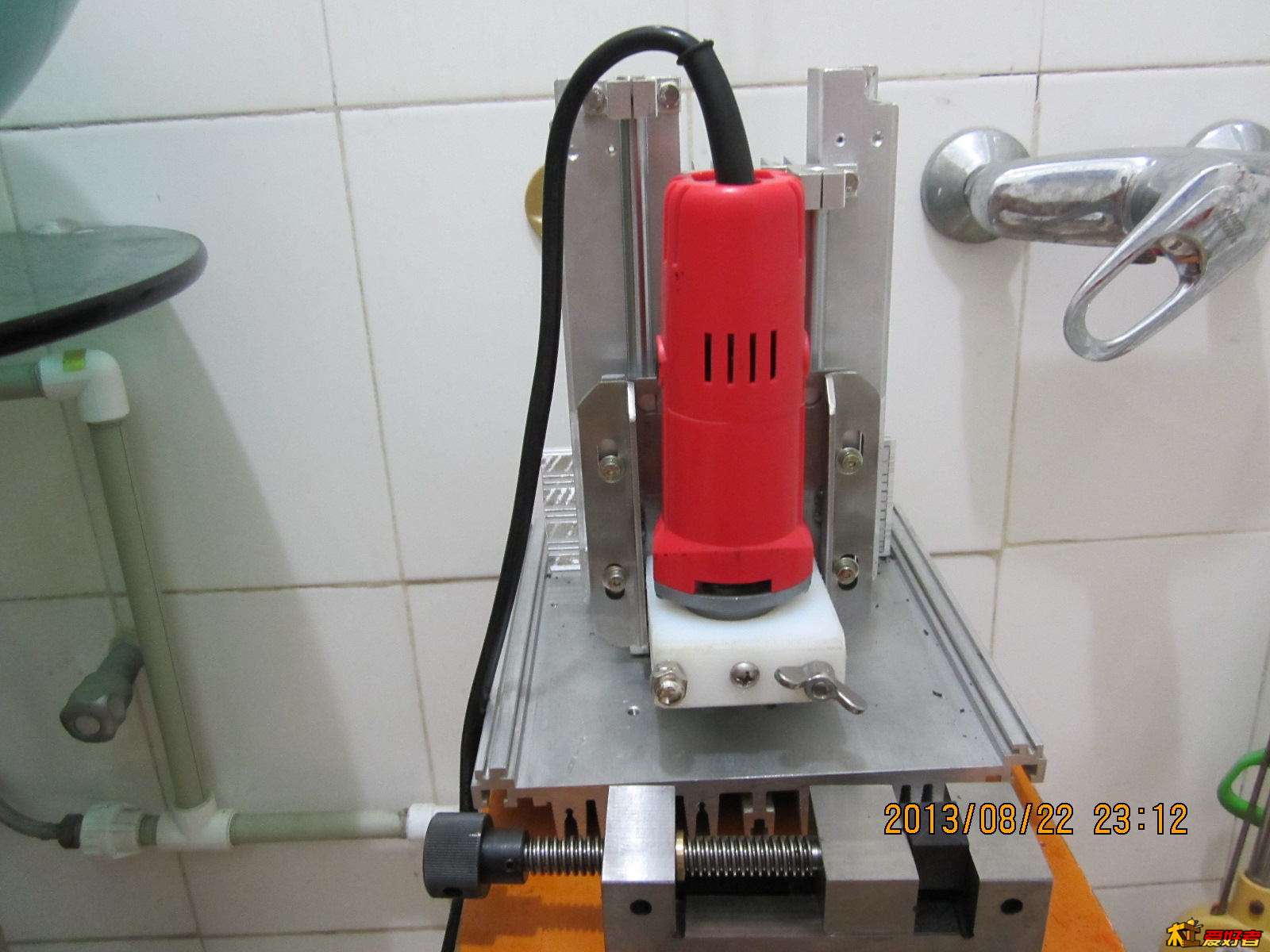

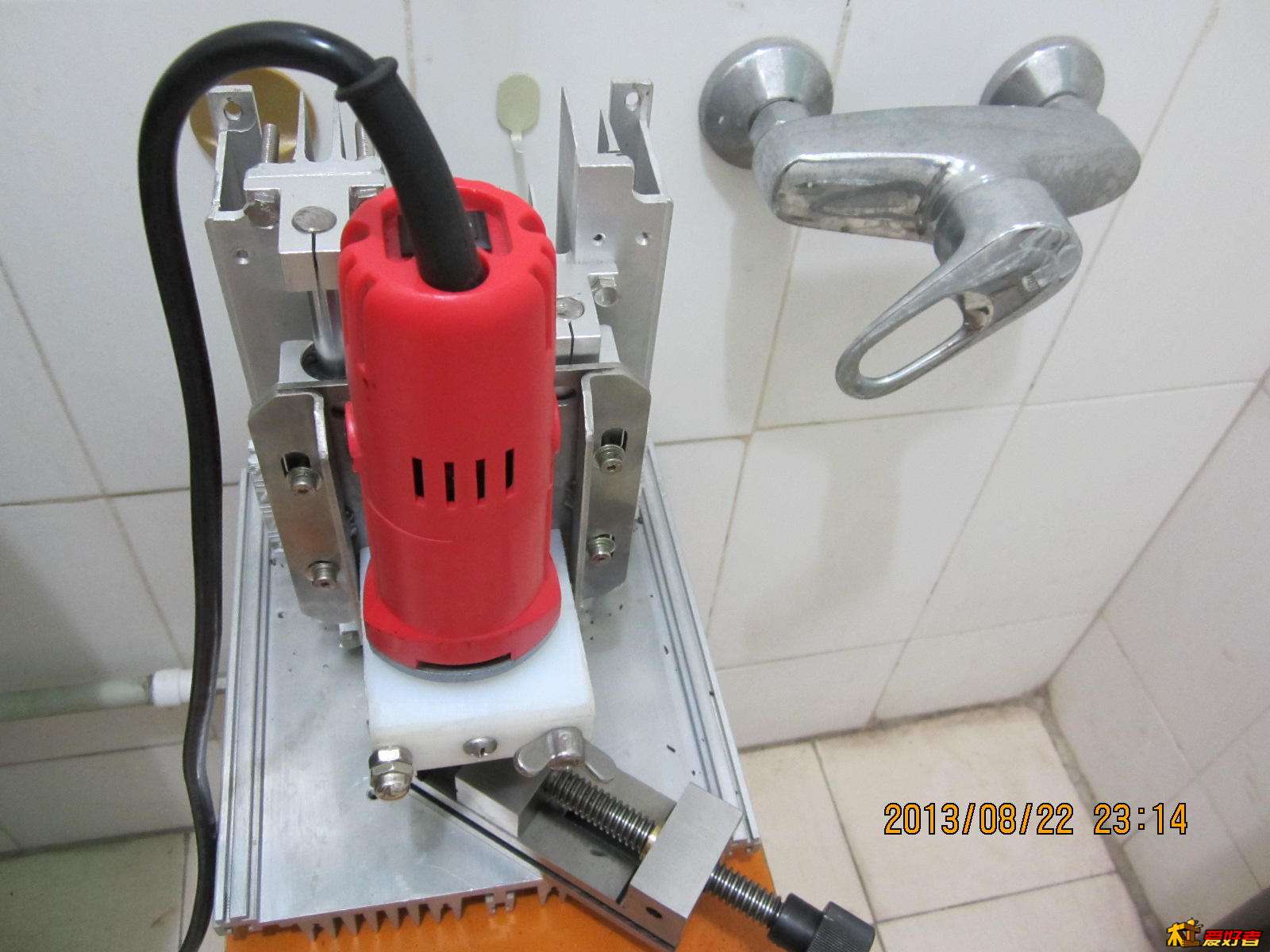

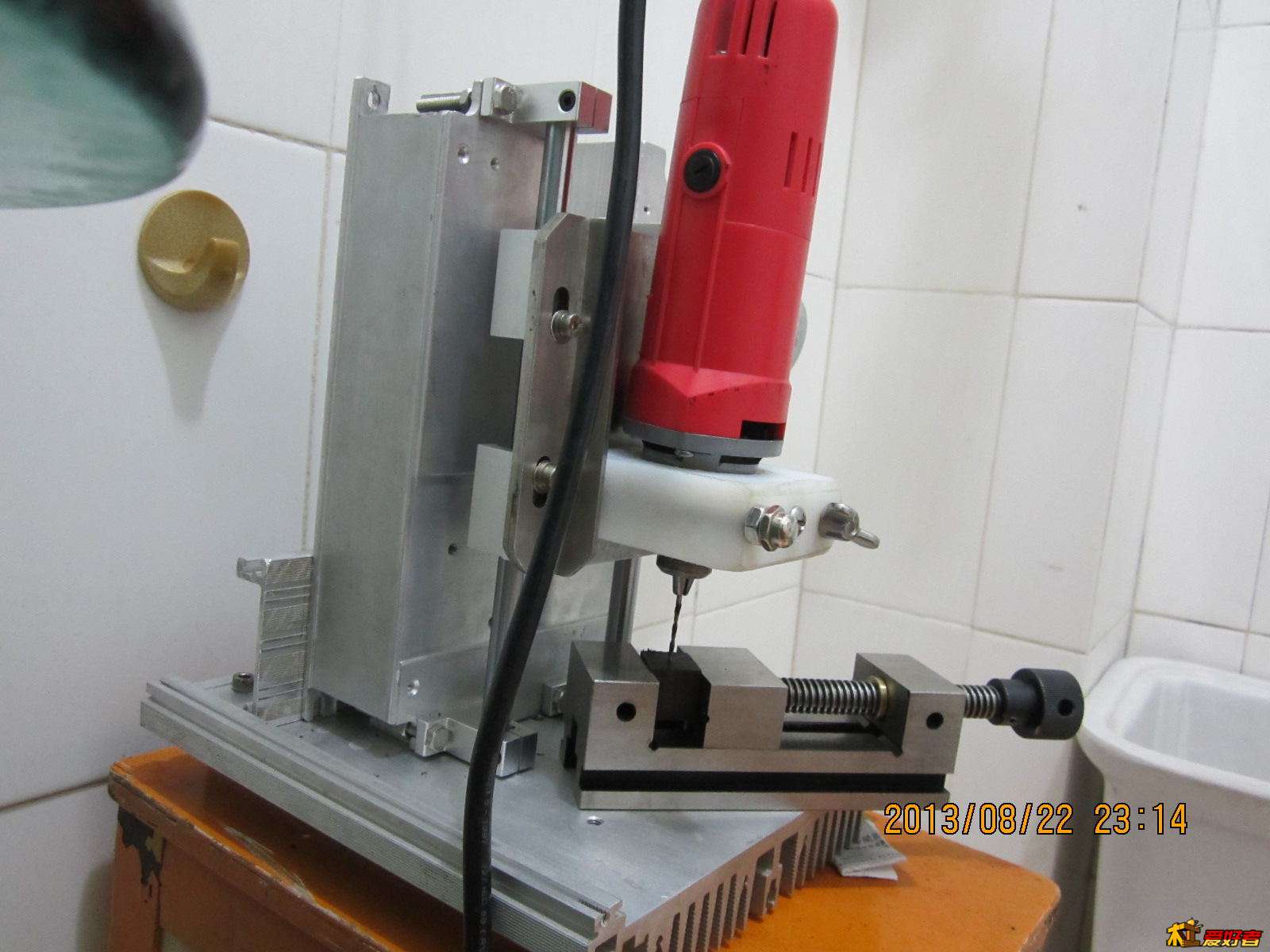

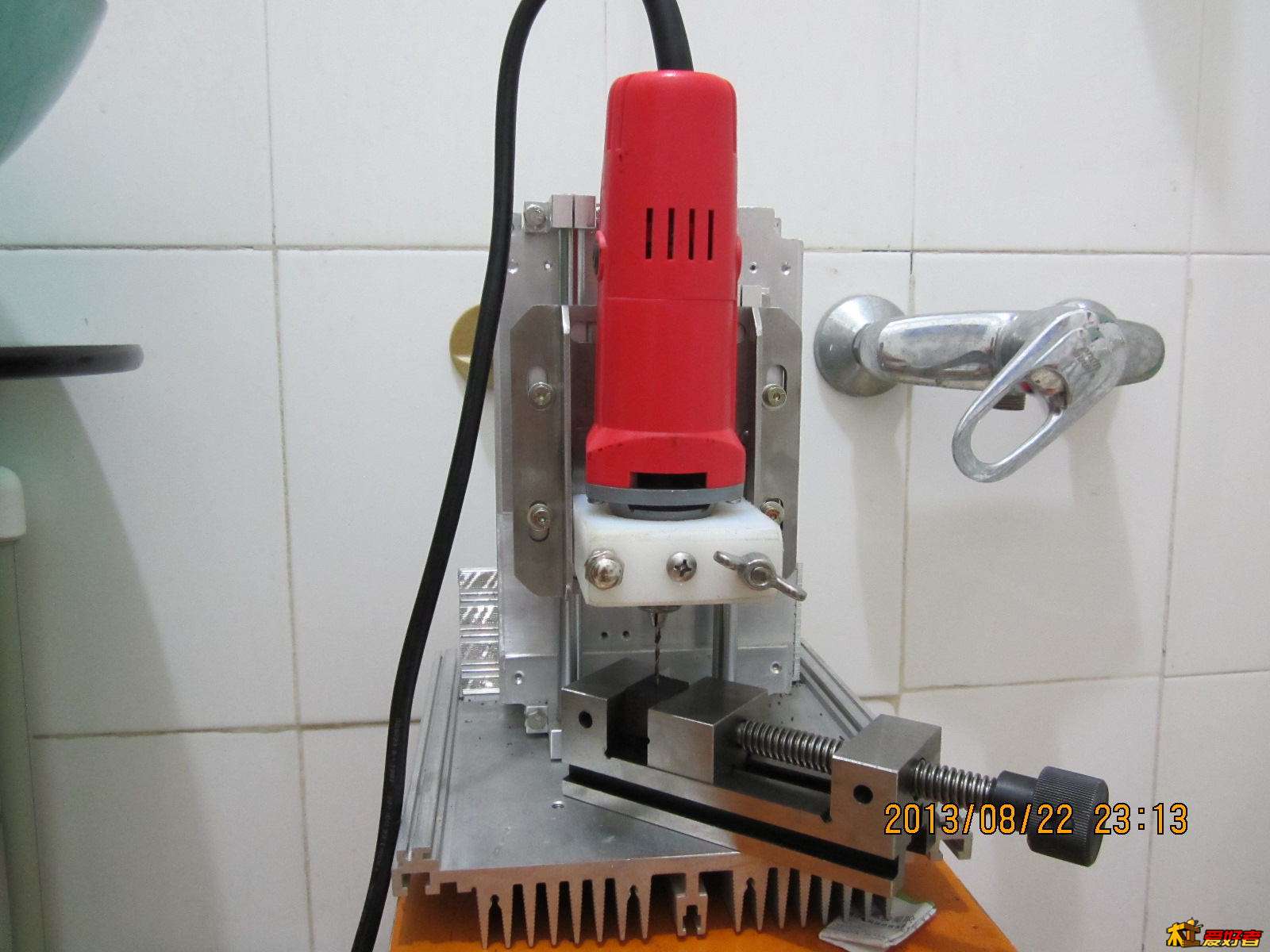

完成图

底板和侧板是报废的变频器上拆下来的，精密小台钳是买的。

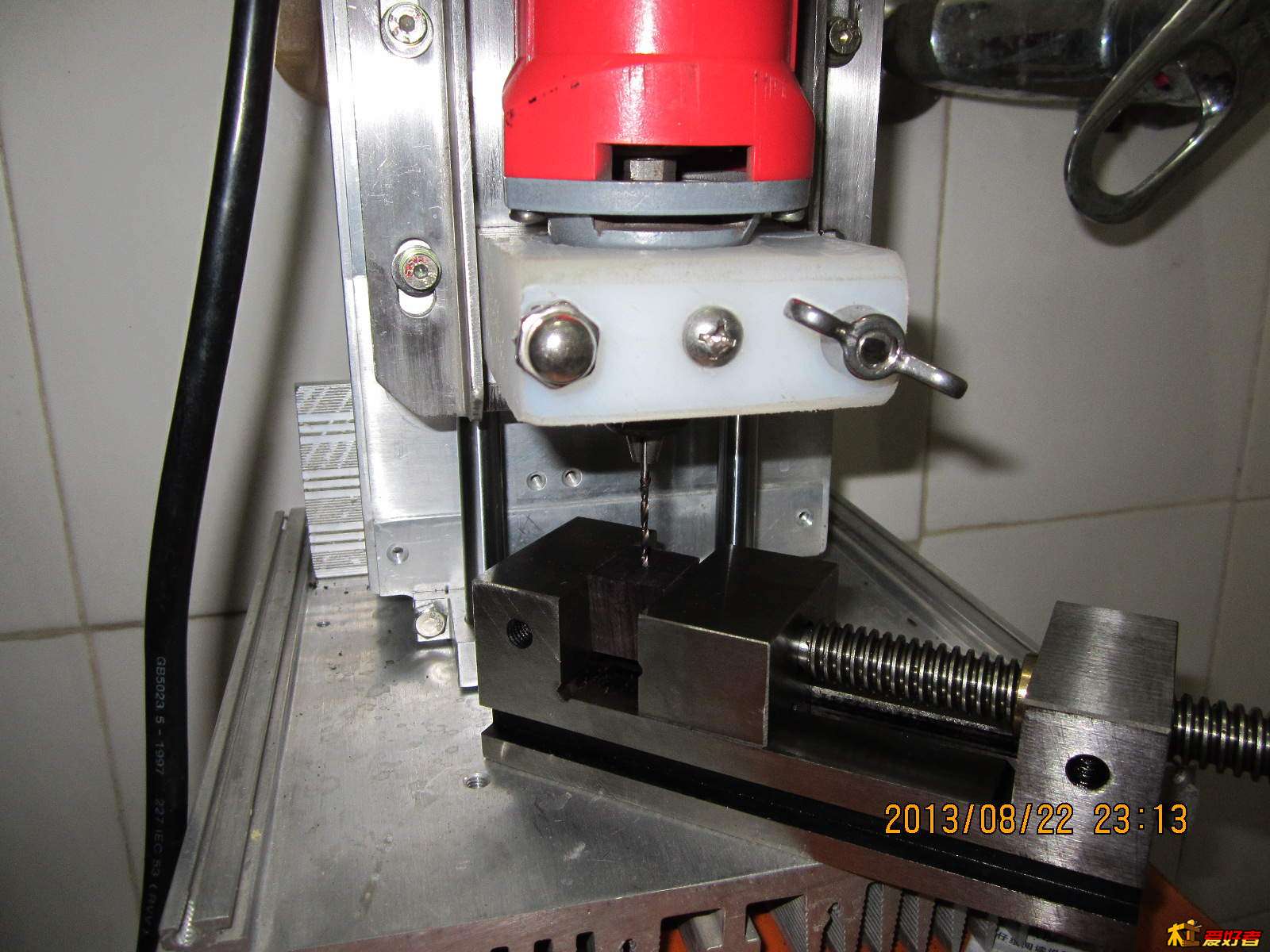

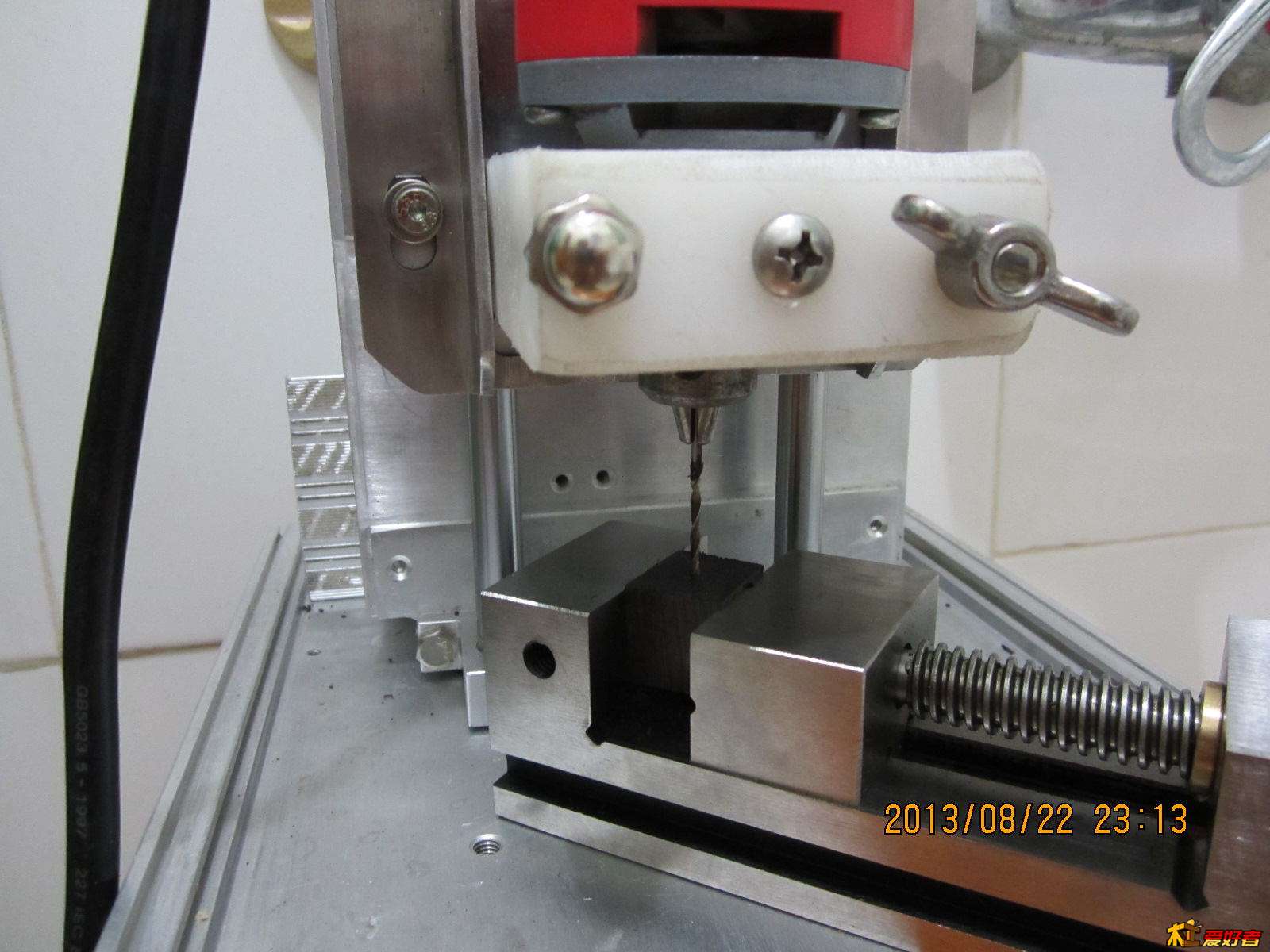

电磨靠那个白色的尼龙块固定，上面三个螺丝的作用从左到右依次是：固定尼龙块、电磨定位、固定尼龙块兼夹紧。
尼龙块上开了38mm的孔，然后再侧面锯开4毫米左右的豁口，装上手拧螺丝就可以快速夹紧电磨。




    试了一下，效果很好。而且就像第一张图那样，把底板拆下来直接放在要打孔的工件上就可以在任何地方打垂直孔，也可以用在我的自制车床上开中心孔。其实就是一个轨道钻。
    最后说一下缺点，一分钟24000转的电磨用来打孔。。。。以下是昨天发生的事情，当时我在卫生间开孔开的正high。
   六岁的儿子：老爸，你在烧木头吗？
   两岁的女儿：爸爸，糊。
   随后回家的老婆：老公，你在干什么，一进门就是糊味。我来看看，哎，你们两个都离远点，爸爸在烧木头。
  一直在家的孩子爷爷奶奶。。。。。。每5分钟来检查一遍我是不是点着了。


孤雕自赏

看来这成本也不低啊

菩提树上的鱼

楼主做得漂亮,首先满足了需要就是好的,其次,真是经验之谈,我也用过那光轴和滚珠滑块来做过靠山,那精度,真是误差几个毫米是很轻松的事,我在想要是用研配的铜套直接在光轴上滑动会不会精度会好点!

wjyan

关于烧木头的问题，我觉得是木屑堵塞在钻头的排屑槽里了，我每次打孔都是打一点就把钻头退出来，塞住的木屑要用尖的东西扣出来。你可以试试打孔的时候刚开始打进去很轻松，打进去一点后就有压不动的感觉，那就是木屑排不出来了

辽南盖州

你的那个什么症状，我也有，建议把换气扇打开吧，毕竟在卫生间

无苦集灭道

看来lz也是厕所党啊 哈哈

西岳

电磨和电钻好像不一样吧 受力应该不同吧 当电钻的话 会不会有问题呢

忘情々幽灵

我现在一听到尼龙手就抖{:1_220:}

holyland

wjyan 发表于 2013-8-23 12:37
关于烧木头的问题，我觉得是木屑堵塞在钻头的排屑槽里了，我每次打孔都是打一点就把钻头退出来，塞住的木屑 ...

的确是有排屑的问题，两毫米的钻头排屑槽本来就浅，电磨两万四的转速太高，一般手电钻的转速只有几百到上千转。以后有机会还是弄个精密点的小手钻。

holyland

菩提树上的鱼 发表于 2013-8-23 11:06
楼主做得漂亮,首先满足了需要就是好的,其次,真是经验之谈,我也用过那光轴和滚珠滑块来做过靠山,那精度,真是 ...

铜块应该好点，不过加工到那种精密度得有设备条件。我这里就只能上某宝买直线滑块或滚珠丝杆了。

大梦了无痕

铝滑块加一米导轨，我们这里要200元，滑块就一百，做这个太浪费了钱了

老西子

嗯，工程不小。学习一下。{:1_273:}

holyland

大梦了无痕 发表于 2013-8-25 22:36
铝滑块加一米导轨，我们这里要200元，滑块就一百，做这个太浪费了钱了

没有的，你说的可能是直线滑块，那个是比较贵。我买的这个是直径12的光轴开口滑块，几块钱一个四个滑块加上两根轴在淘宝上就几十块。不过我这个是以前买的，当时满心希望可以用来干这个干那个。结果干什么都不行，然后就一直看这些光轴什么的不顺眼，，一直想把它们用掉。diy嘛一般就是检自己手头有的东西折腾，未必适合大家的情况。

大头鬼0071

这个精度不高

holyland

大头鬼0071 发表于 2013-8-26 09:02
这个精度不高

    用在木工上应该算是精密 了。 这个我试过了，在2公分的方块上打通孔基本两面过十字交叉中心，做过手串的都知道。我用卡尺试了下误差可以控制在0.3mm以内。有几个没打好，2毫米的钻头本身刚度不行，下面的小台钳我是用手拿的，可能没控制好钻头有点带歪了。
