费时费力的台锯改造(使用效果非常好)

亚文 · 发表于 2008-9-4 20:33:18

原帖由 xshhh 于 2008-9-3 20:29 发表 - e v% H0 y4 v6 p. L& g% u2 o
DIY工具、把一些性能差的工具改成好的也是一种乐趣，我就喜欢。

说得好! 家里那有这么多家具要做.diy工具也是非常有趣的~~

亚文 · 发表于 2008-9-4 20:36:01

原帖由 严丝合缝 于 2008-9-3 23:40 发表
$ h+ g0 R: S6 |- X强悍~~ 用料不讲究，把大心板替掉吧，用点好木头，就完美了~:vv " />

啊...那有用大芯板

我都是用硬杂木料! 咳...就用了二小块9厘板

ps:有合适的钢板就换9厘板...

亚文 · 发表于 2008-9-4 20:42:14

原帖由 太阳鱼 于 2008-9-4 00:26 发表
( s. {. b- C& @% {/ J- h8 b" /> 这工程赶上全diy了
) T% Y. ^* Q& y5 t( x( `+ b2 C给一些比较低档的台锯提供一个有价值的出路
C' s0 J( x# B" Z关于有认为平行不重要的，可能是习惯工作中差不多就行，好多行业惯例" /> 国货差也是使用者要求不高造就的。支持从难从严！建议全金属
4 C4 L$ d, Y3 b K4 f: r: g固定拉紧 ...

现在尺寸在手...有合适的机会当然考虑换个全金属的..花费不会多~~

基本无变形...双锁定的结构决定了二根光轴都不只是单方面受力.....

xshhh · 发表于 2008-9-4 20:45:13

原帖由亚文于 2008-9-4 20:28 发表 & O# g: C. _' J

3 Z/ o. S5 K0 @* Q B+ N( Y! p* p t6 p: Y& [- {: _0 ^
单边二个滑块之间的距离是多少？光轴的直径是？光轴和滑块是否质量合格？
+ j t# y+ _" {8 m9 b单边锁定从结构上自然要差一些.不过成品重型台锯也是单边锁定,我感觉单边锁定还是有文章可以做的.......

我做的微型台锯台板长才27cm，自然靠山长也就30cm左右，光轴10mm，滑块是用尼龙自已车的，长8cm，光轴与滑块配合是很好的，有一点阻尼。感觉单边靠山有点弹性形变（30cm的靠山尚如此，何况大台锯的靠山？），弹性形变不是源于光轴或滑块，是源于滑块与靠山的接合处，一定要牢靠，最好接近一体化！所以建议你不要半木半金，形变就是从这里产生。

亚文 · 发表于 2008-9-4 21:36:36

您的建议我接受...全金属的好处就不提了~ 有机会一定换掉 :hz
不过如果给我选择.在非关键位置上的选材我会按够用来决定.您认为7cm左右宽,长度25cm的9厘板在横向受力的时候会发生多大的变形？请注意在我做的这个结构上.这块材料还受到2cm的光轴的辅助支撑...您手上要是有相似材料的话可以测试下....我测试的结果变形很小.....

从上面的说明来看..我认为您的靠山变形最大的问题在光轴不够粗和滑块是非标准件上.....
我现在还在考虑在台锯的左边加上方钢+粗光轴的结构来做推台....这个只能用单边固定来做所以还需要大家的建议.....:tong

xshhh · 发表于 2008-9-5 00:01:25

圆形导轨是要成对使用的，受外力时除了沿轴线位移的还有沿圆柱表面的位移，所以用圆导轨不能单边使用，方轨就可以单边使用。

严丝合缝 · 发表于 2008-9-5 15:22:25

原帖由亚文于 2008-9-4 21:36 发表 ) E2 D" |/ ]0 v( x& b
您的建议我接受...全金属的好处就不提了~ 有机会一定换掉 :hz 0 K3 p/ |+ H+ @2 a+ B4 u
不过如果给我选择.在非关键位置上的选材我会按够用来决定.您认为7cm左右宽,长度25cm的9厘板在横向受力的时候会发生多大的变形？请注意在我做的这个结构 ...

推台

终极改造了~ 强悍，期待！

cylf · 发表于 2008-9-6 08:48:22

非常好,图片、解说详细，很受益

老闷儿 · 发表于 2008-9-7 11:01:42

不错！好，我卜派的台锯也可照着改了。

亚文 · 发表于 2008-9-8 21:14:10

原帖由 老闷儿 于 2008-9-7 11:01 发表
+ {+ T2 }3 G6 d, g" O! s' E不错！好，我卜派的台锯也可照着改了。" /> " />

越多越好.....

yu0yan · 发表于 2008-9-9 09:12:37

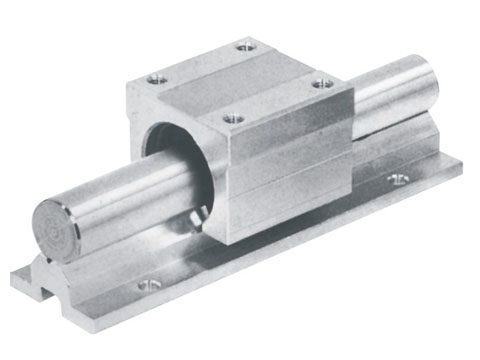

光轴稍长时受力不好， SBR的看似不错比线轨价低很多。

驴木匠 · 发表于 2008-9-9 10:05:59

引用小贝的话：够的！

小雨996 · 发表于 2008-9-9 14:50:10

楼主做得太棒了，支持，学习。

向木头致敬 · 发表于 2008-9-9 15:16:03

o(∩_∩)o...不错的改造~

老朱 · 发表于 2008-9-10 23:19:20

我看以后别叫木工DIY了，改叫机器DIY。用一些简单的办法也能出细活，何需此等折腾。个人认为没必要在这种机器上加这加哪的既没成就感，更局限了其使用空间。
