【雕刻机制作过程及经验总结】

汪汪爱生活 · 发表于 2013-8-12 01:17:19

买一个貌似更便宜。
我的3040铸铁固定龙门带座圆轨机200公斤重，算运费9000多一点。台面什么的都是skd11合金钢的，尺寸稳定性比45号钢好多了。

mythfyr88 · 发表于 2013-8-12 01:45:35

DIY万岁

Someone.A · 发表于 2013-8-12 08:10:42

期待楼主大作

cqswl · 发表于 2013-8-12 08:17:59

期待成品

lshengqing · 发表于 2013-8-12 09:21:20

顶一个，，估计比买要贵，但比买更有意义甚至精度比买的要好！

zdkj · 发表于 2013-8-12 12:14:06

——尼龙脚钉、丝杠螺母座

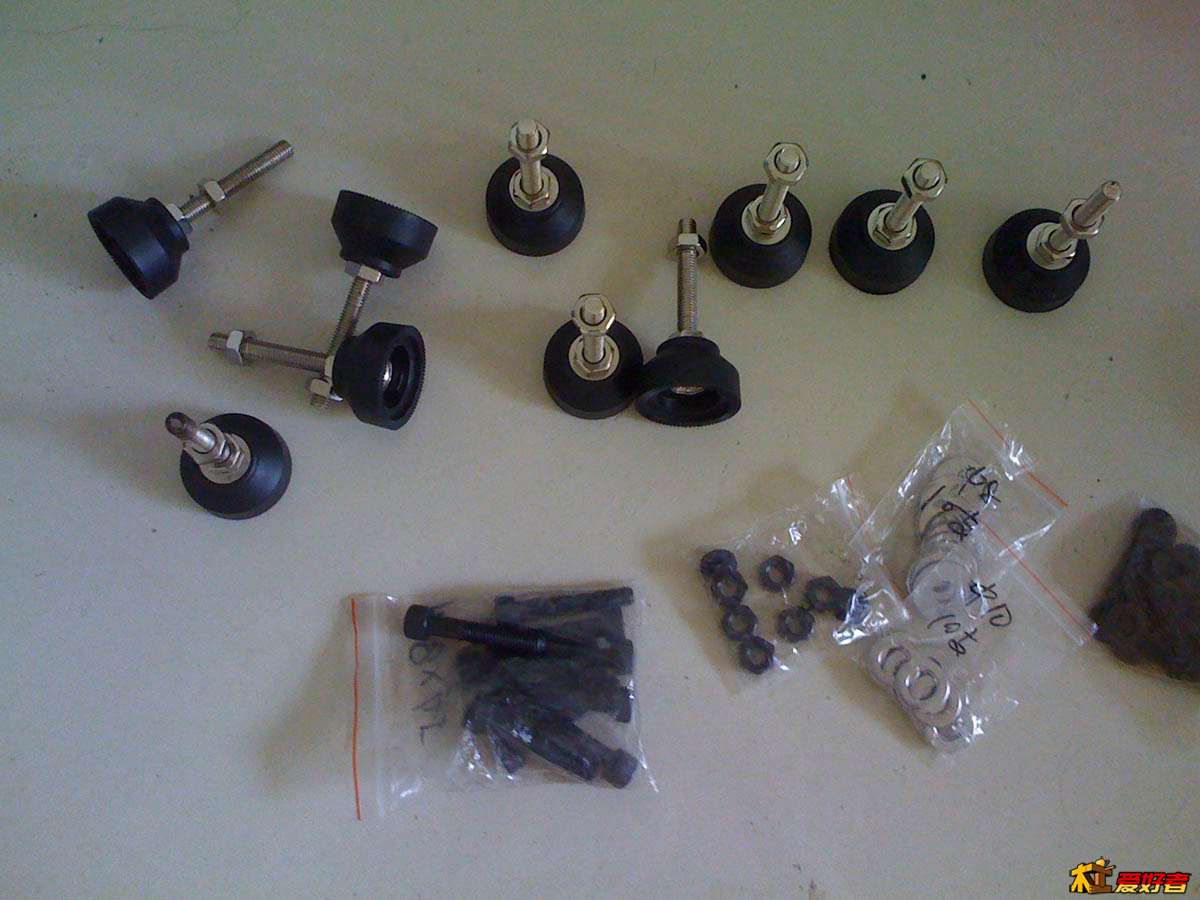

买了10个40mm尼龙脚钉，共25元，龙门下面装6个，Y轴导轨托板前后4个
IMG_2132 copy.jpg

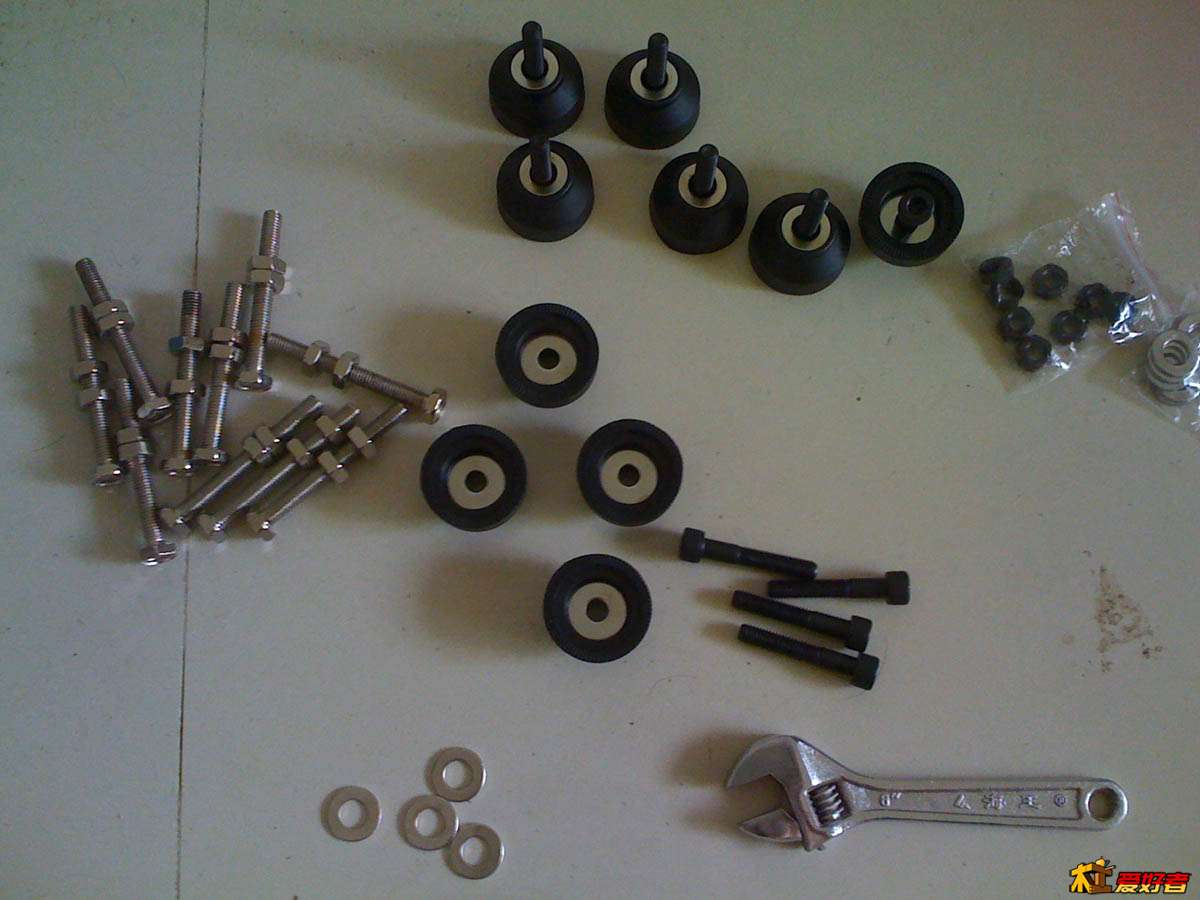

原配的镀锌螺栓有点长，换成了短一些的12.9级螺栓
IMG_2135 copy.jpg

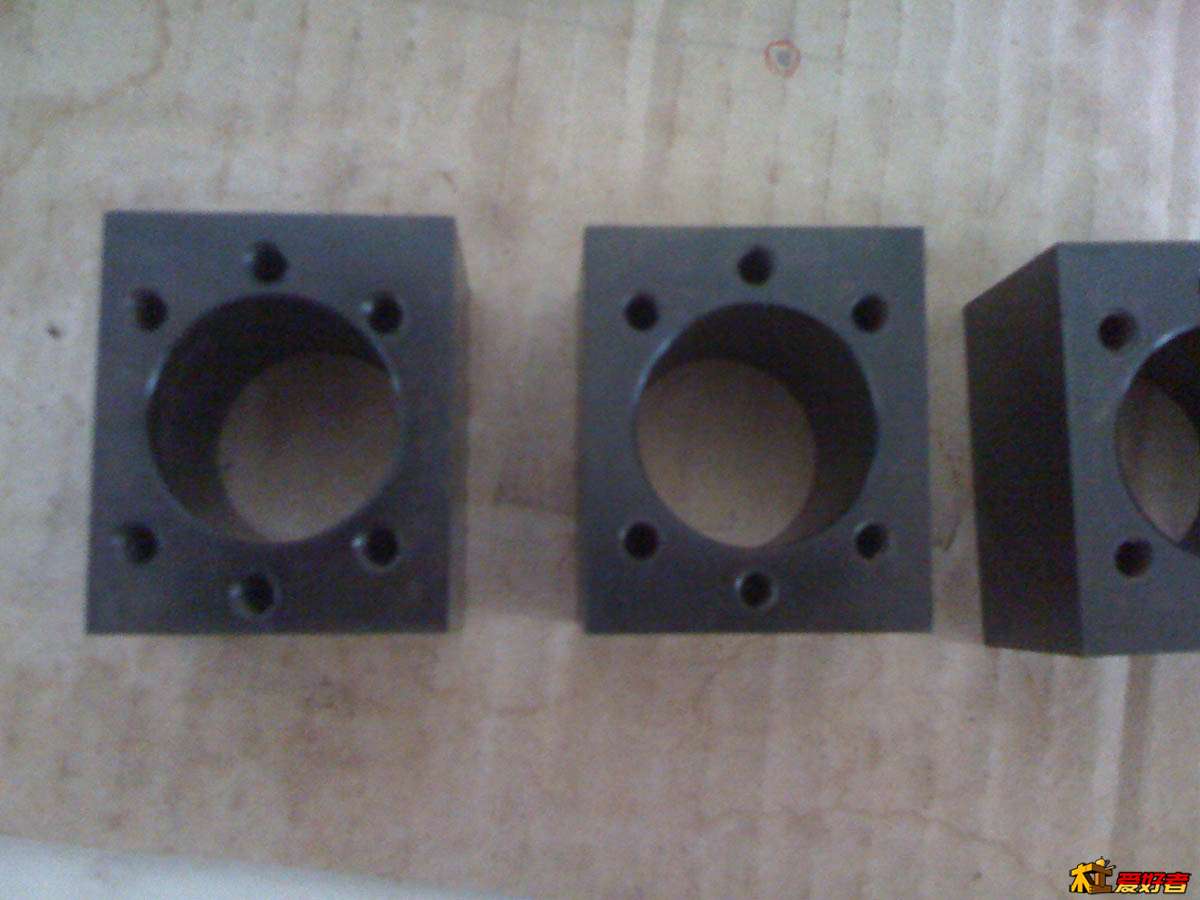

买了三个45#钢制的丝杠螺母座，共120元。做工比较差，螺母圆周对安装面关键尺寸多了20-30丝，螺栓孔深也比标注浅了很多
IMG_2129 copy.jpg

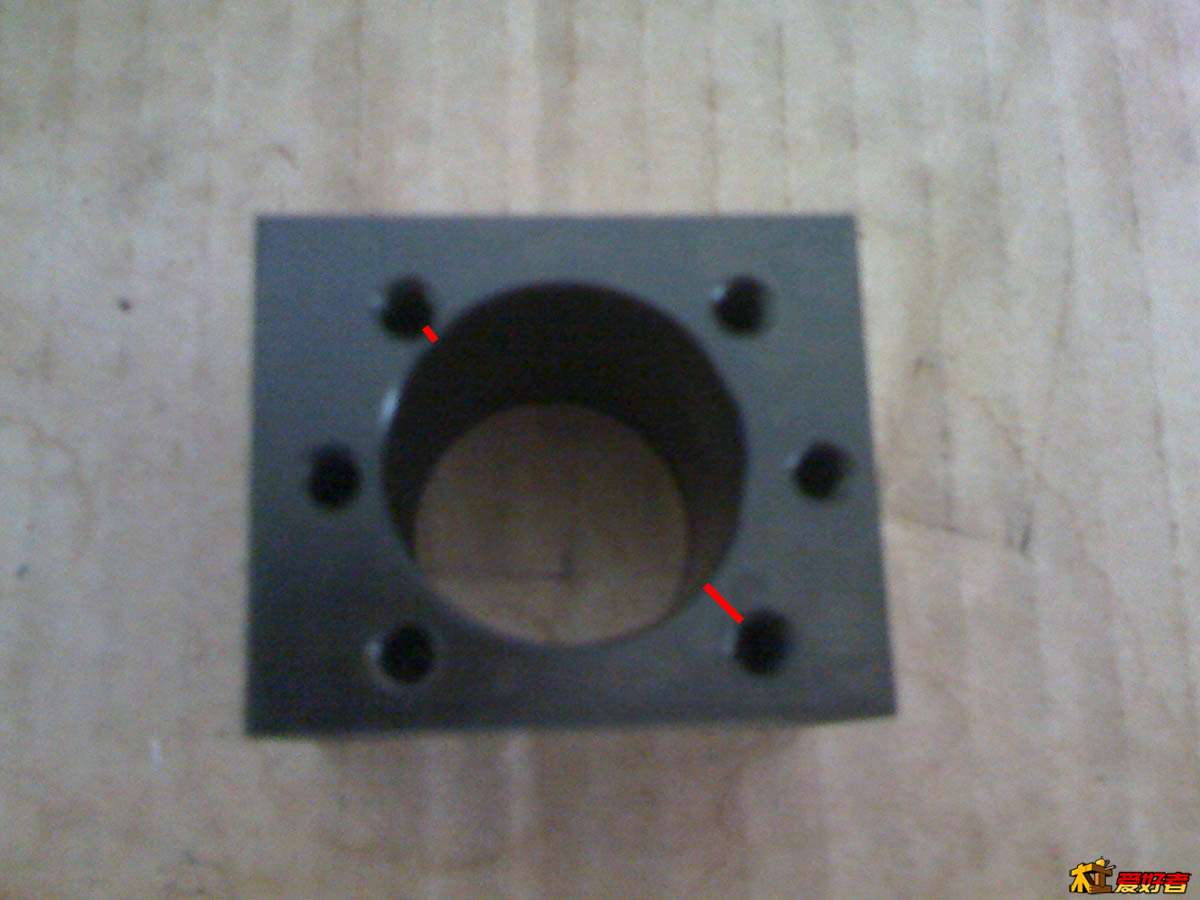

其中一个螺栓孔位居然打偏了，根本用不了，如下图红线标示。后来联系卖家又给补了一个
IMG_2128 copy.jpg

zdkj · 发表于 2013-8-13 14:43:29

——机架试装

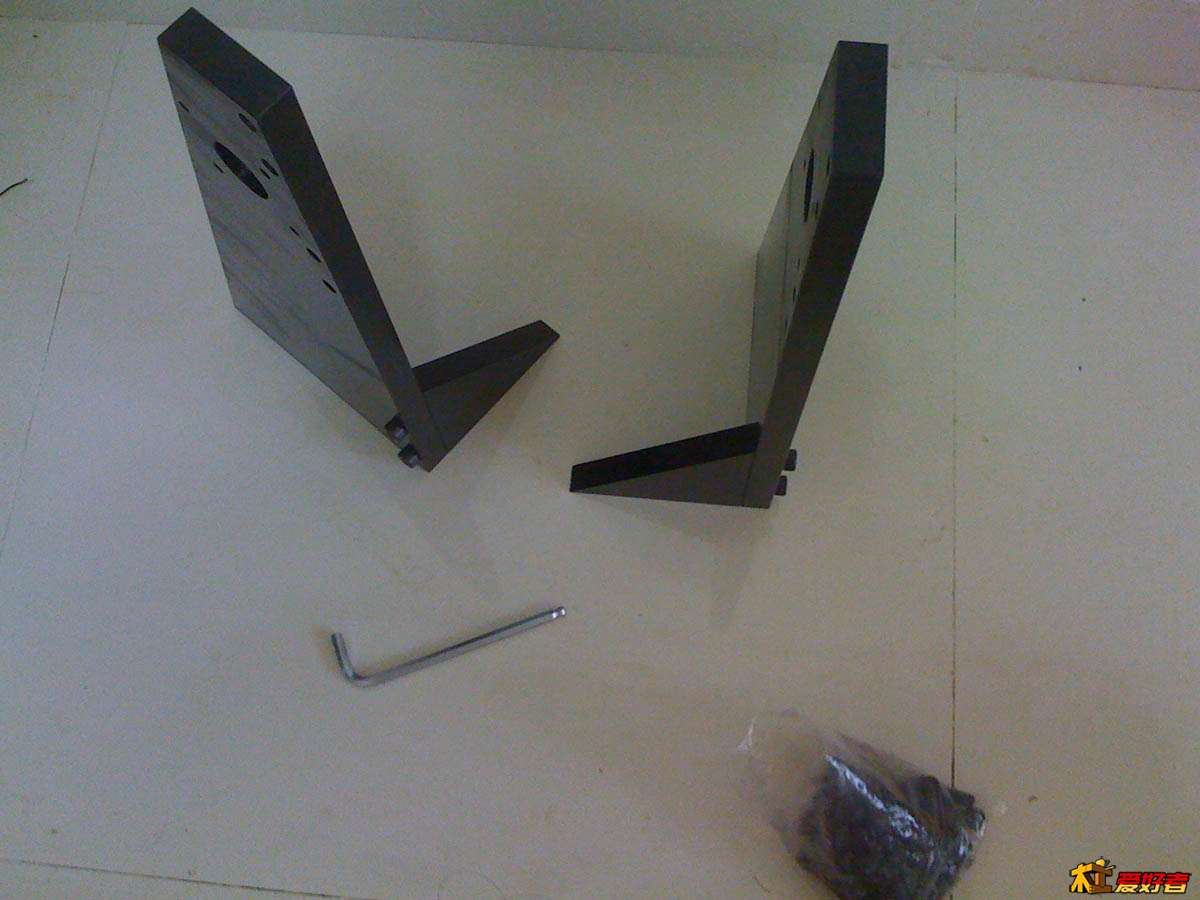

发黑浸油几天后，开始试装一下。连接立柱和加固三角
IMG_2138 copy.JPG

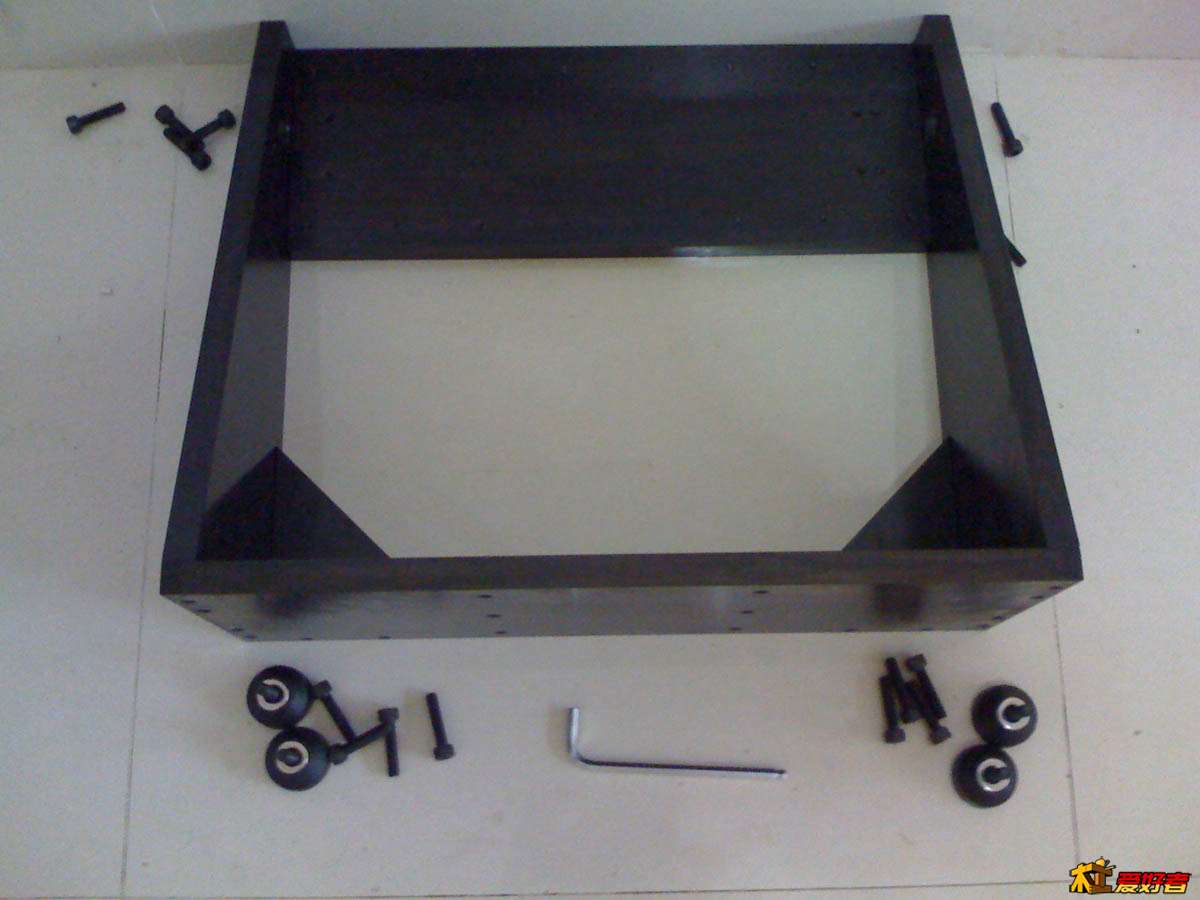

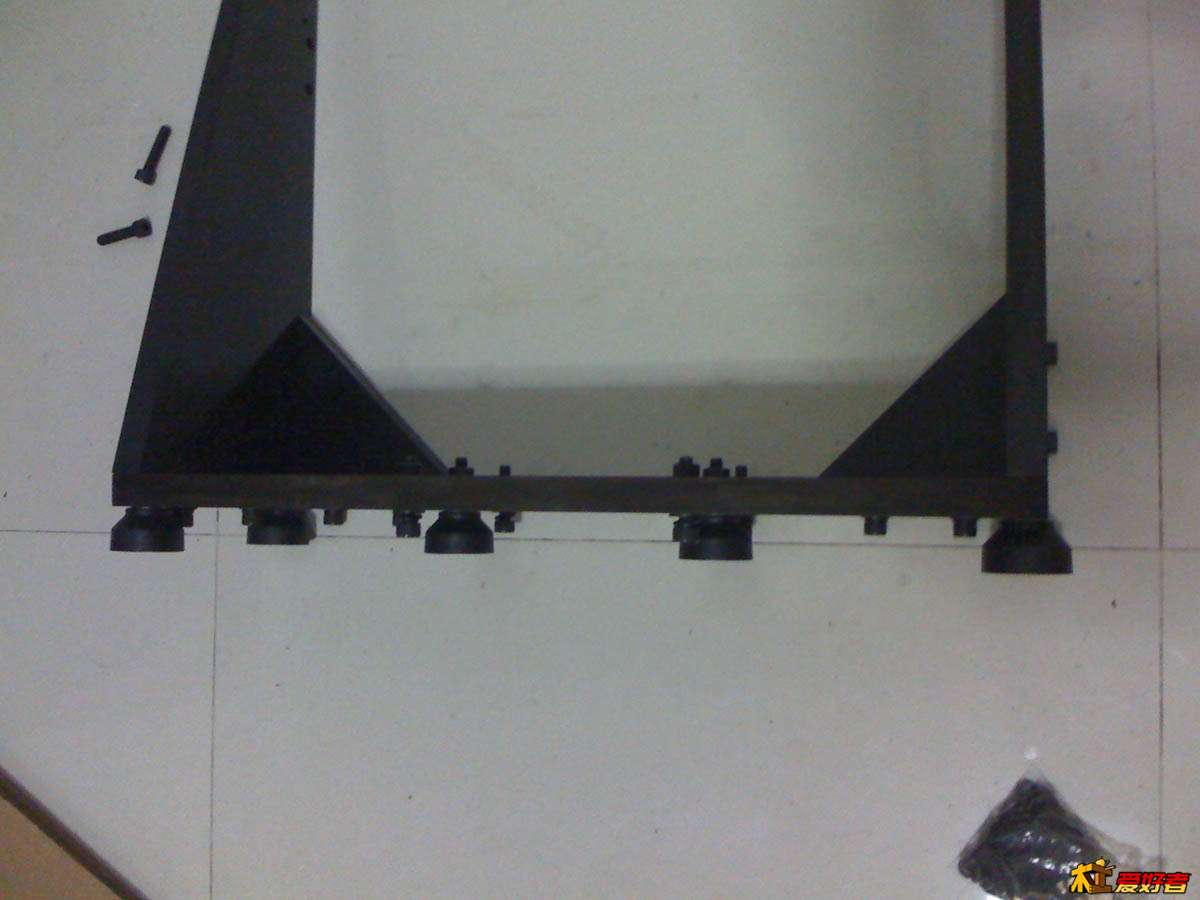

龙门底部的六个脚钉

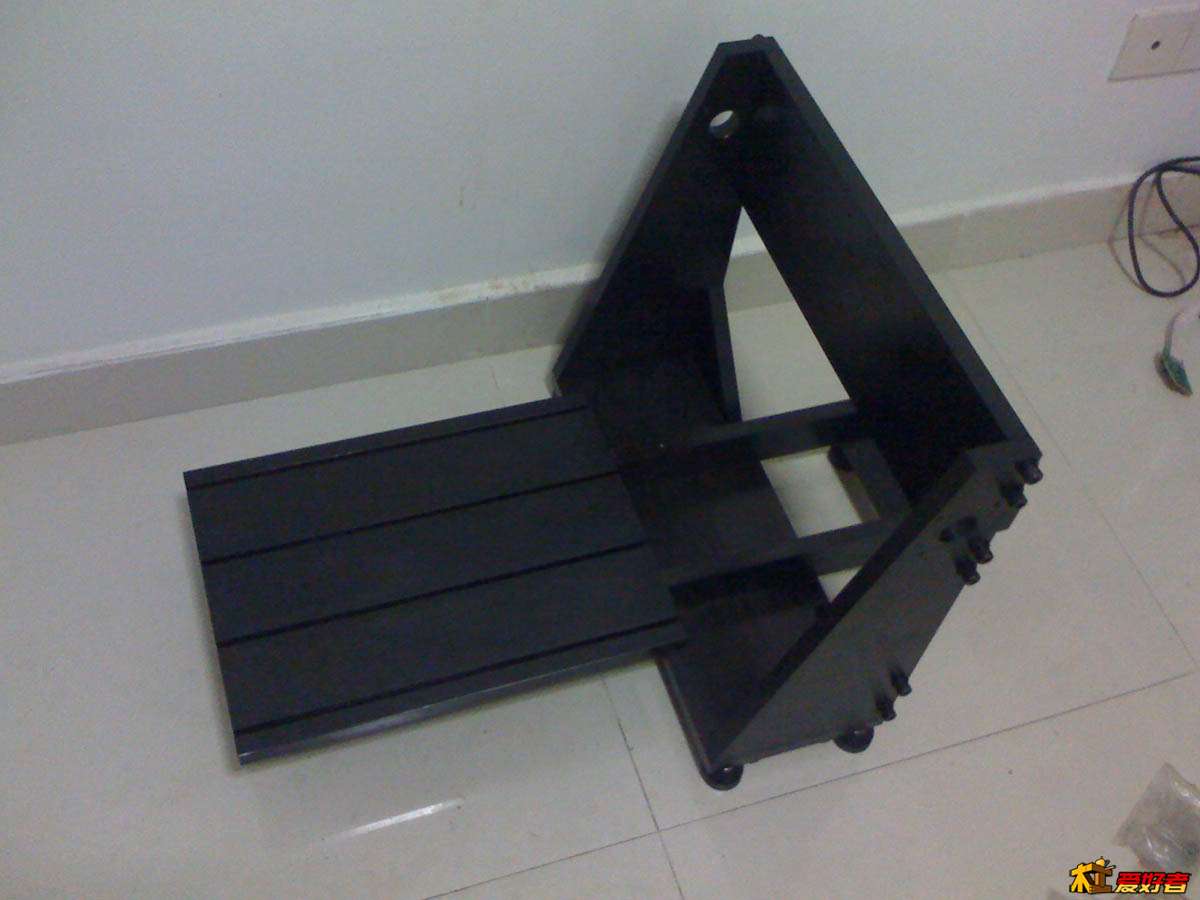

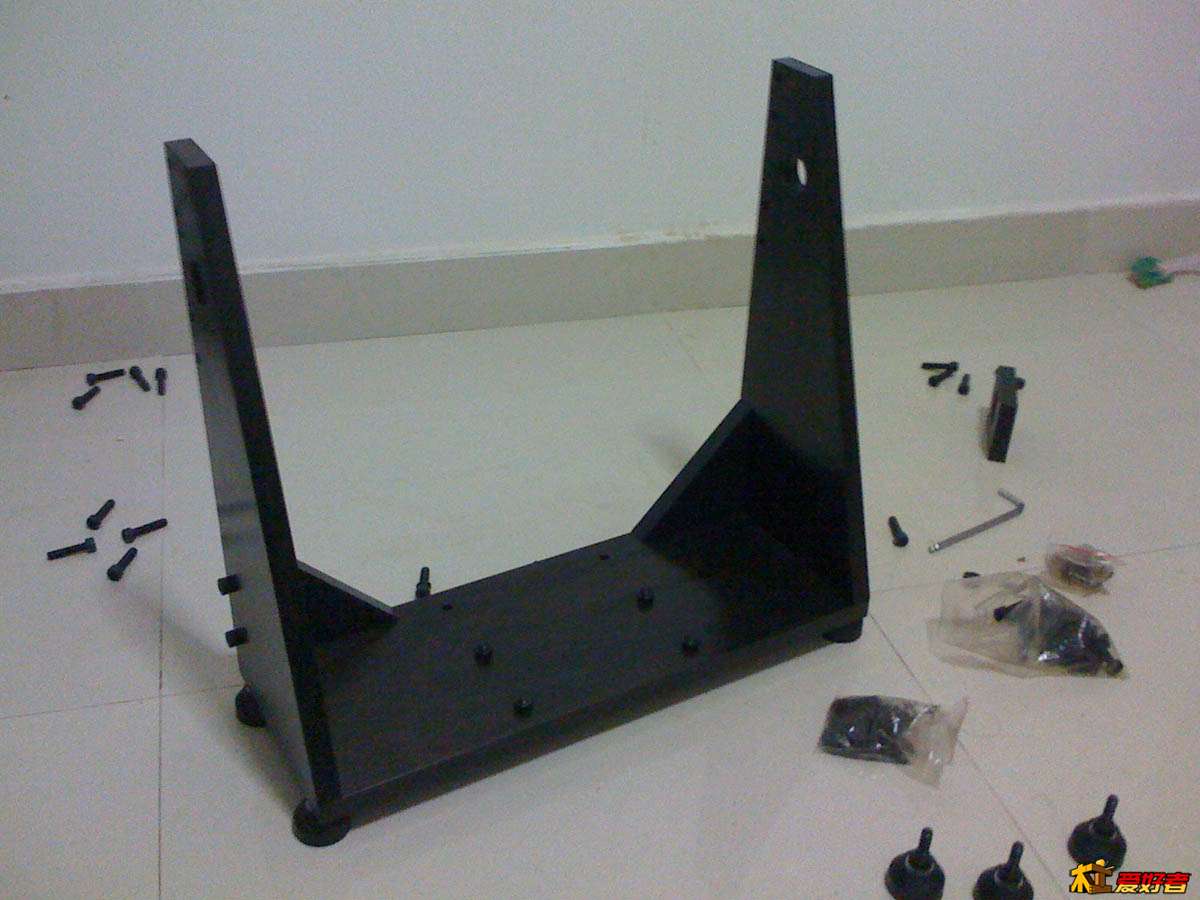

立起来看看

装横梁时发现不好放入，又把底部螺栓拆开，重新装配
IMG_2140 copy.JPG

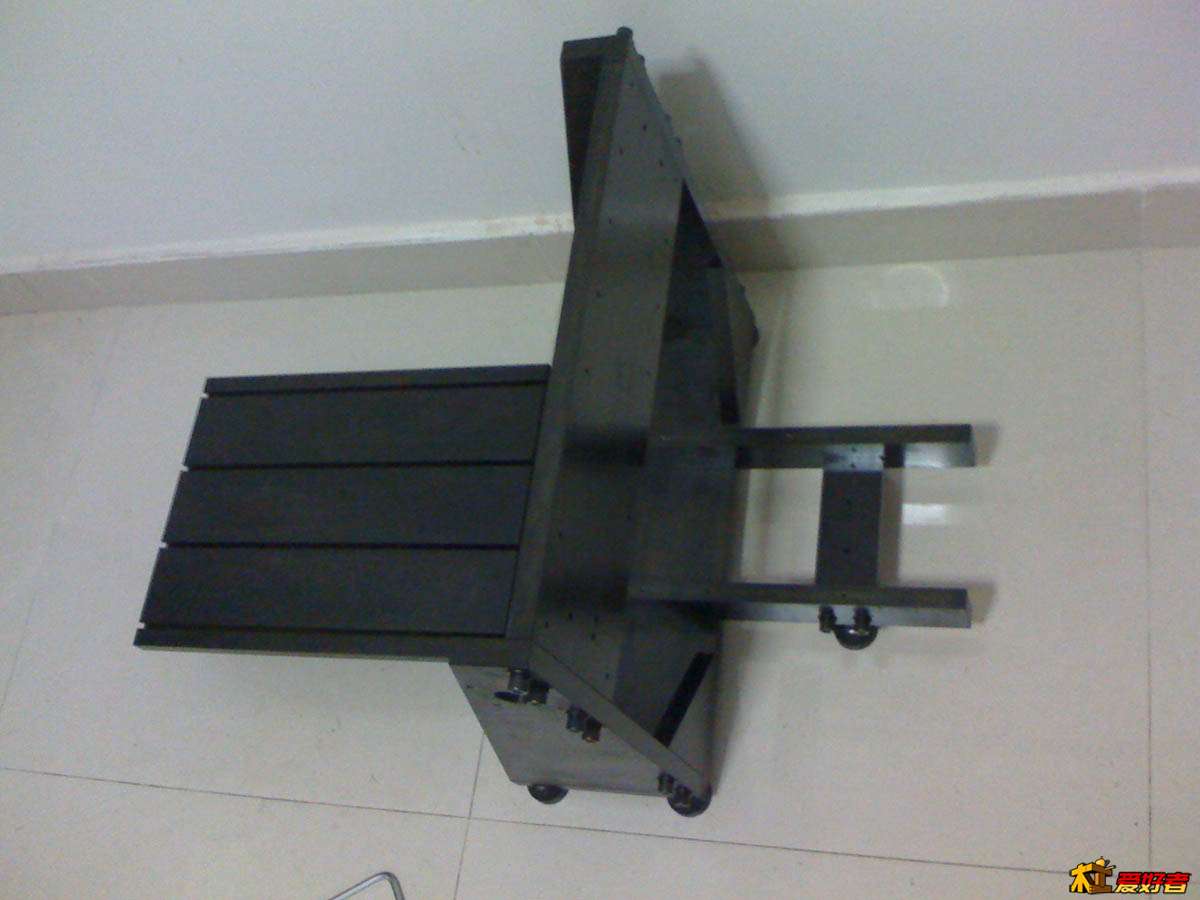

整体结构的效果

q1251542554 · 发表于 2013-9-9 15:49:43

还没完工？楼主加油

翹發 · 发表于 2013-9-9 16:59:40

怎么不搞个移动龙门呢

luoji188 · 发表于 2013-12-3 00:14:35

期待！膜拜作品出山~~~~~

见好就收 · 发表于 2013-12-10 22:49:59

学习欣赏

331582226 · 发表于 2013-12-11 20:53:13

期待楼主成功，观摩中

akix · 发表于 2013-12-12 14:34:11

zdkj 发表于 2013-8-11 16:18
) r' b: U5 |9 D+ {: r+ @: }——板材加工
& p! [% k$ X. E( G* V% R
# u* J$ M( A$ |. }* F选了45#钢板，除了一小块23mm厚，两小块14mm，一小块12mm，其余都是20厚平磨到18mm。

不太懂能帮忙讲解下如何调平行度和平面度吗按理说孔是一起钻好的只剩下装线轨时候上螺丝如何调平行度还有平面度，安装面是磨好的四框组装也是螺丝紧固，如何调法我是机械0基础不懂。。。。。打算做对这些调精度的事比较迷茫。

akix · 发表于 2013-12-12 14:35:26

zdkj 发表于 2013-8-11 16:18 4 b) P4 a2 D% ~ _/ m
——板材加工
( X- y5 \& _& D% v1 y
8 v3 ?( U6 q' a$ Q0 ~* m选了45#钢板，除了一小块23mm厚，两小块14mm，一小块12mm，其余都是20厚平磨到18mm。

啊还有一个去应力是就是回火吗加工之前先退火？

akix · 发表于 2013-12-12 14:56:22

楼主咋不发了呢学到很多东西哇
