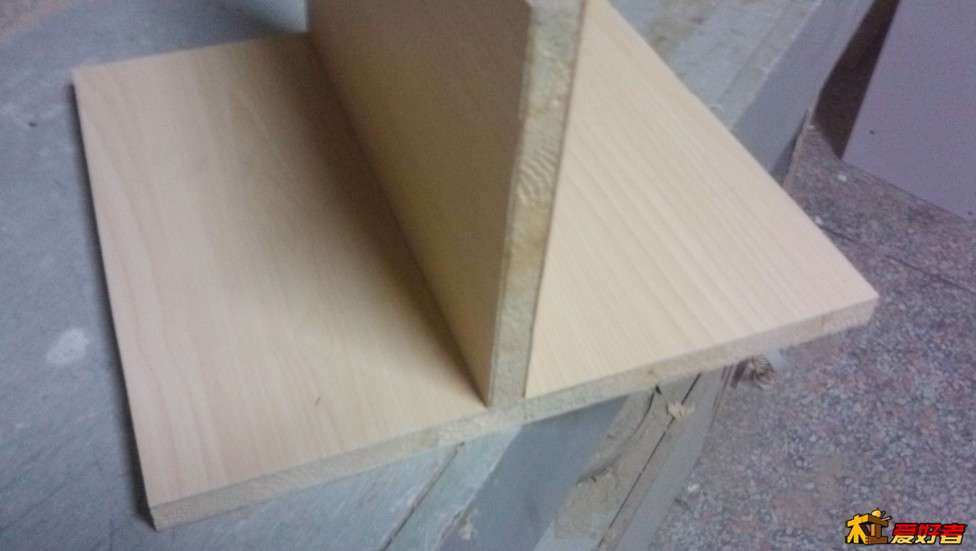

快速准确的打出三合一连接孔

qq25264010 · 发表于 2013-8-9 21:25:06

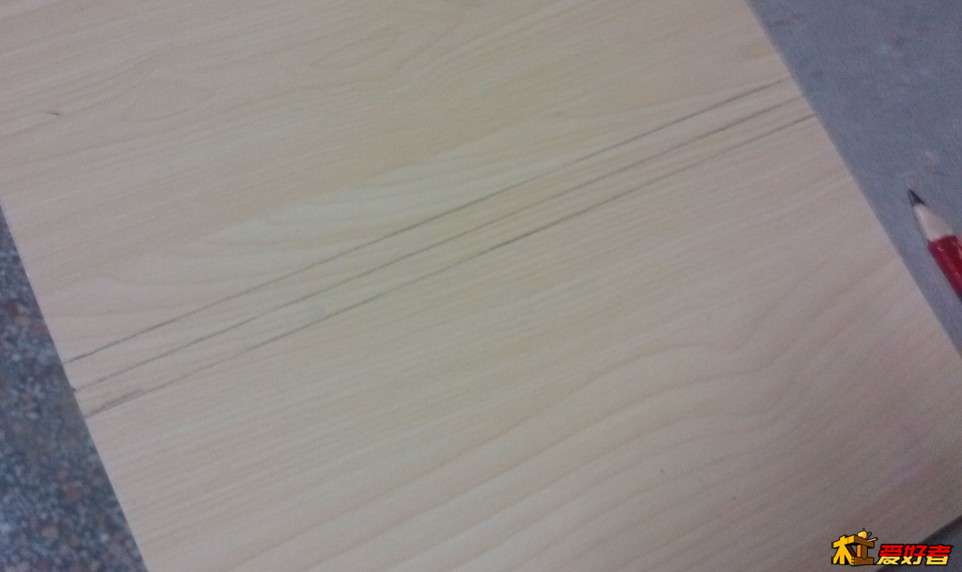

以前厂里没机器的时候都是手工打的，前两年买了排钻现在很少打了，看到好多木友说打起来麻烦，我就教大家怎么样快速的“打洞”。

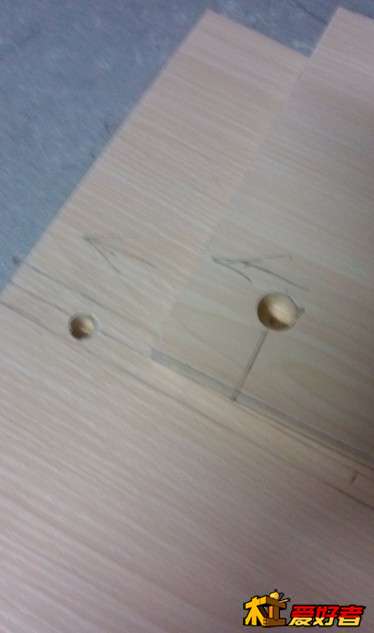

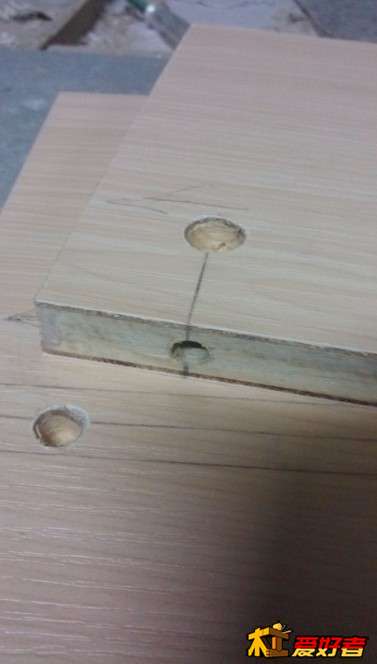

开孔：

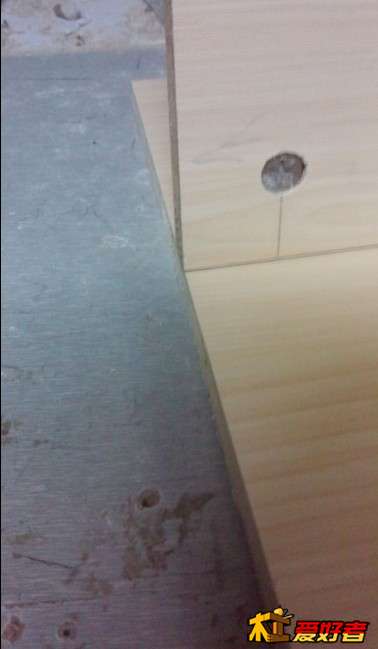

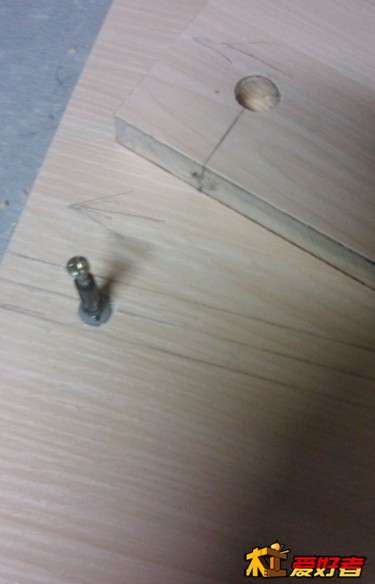

熟练了，这样一块板三个三合一，三分钟搞定，OK...

qq25264010 · 发表于 2013-8-9 21:27:29

本帖最后由 qq25264010 于 2013-8-9 21:28 编辑

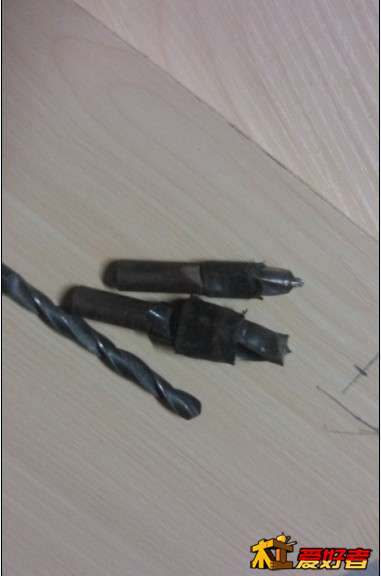

沙发，钻头上绑好胶布可以防止板不被打穿，上面的工具我是直接从排钻上拿下来的

用麻花钻的话，最好用带尖头的那种，准确度高一点

川绰内酷 · 发表于 2013-8-9 21:29:04

哇学习学习、、、、、、、、

tcl2010 · 发表于 2013-8-9 21:42:51

论坛有人卖模具，没想到楼主的方法更原始，板材厚度不同，侧孔的定位也很讲究的，

一般的排钻，头尾两根钻头倾斜的几率很大啊

qq25264010 · 发表于 2013-8-9 21:58:37

本帖最后由 qq25264010 于 2013-8-9 21:59 编辑

tcl2010 发表于 2013-8-9 21:42
论坛有人卖模具，没想到楼主的方法更原始，板材厚度不同，侧孔的定位也很讲究的，

一般的排钻，头尾两根 ...

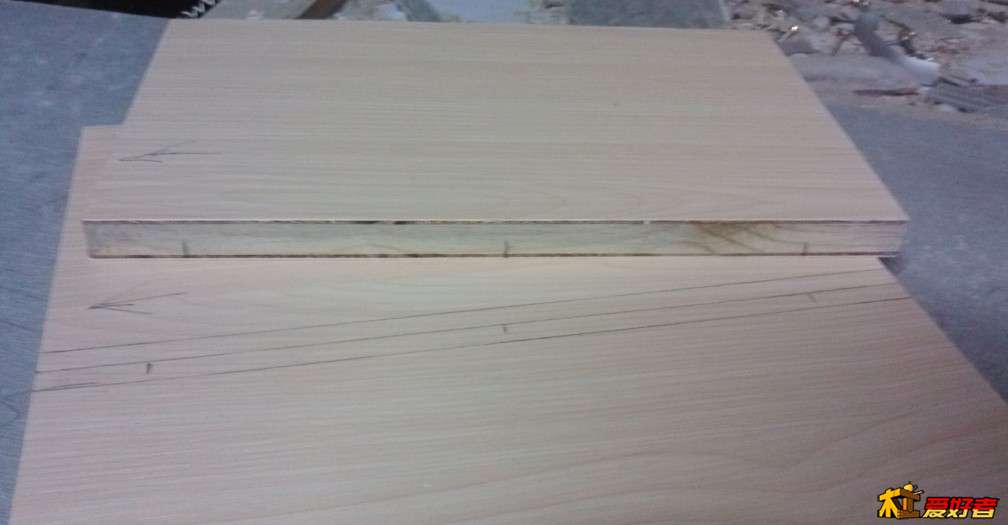

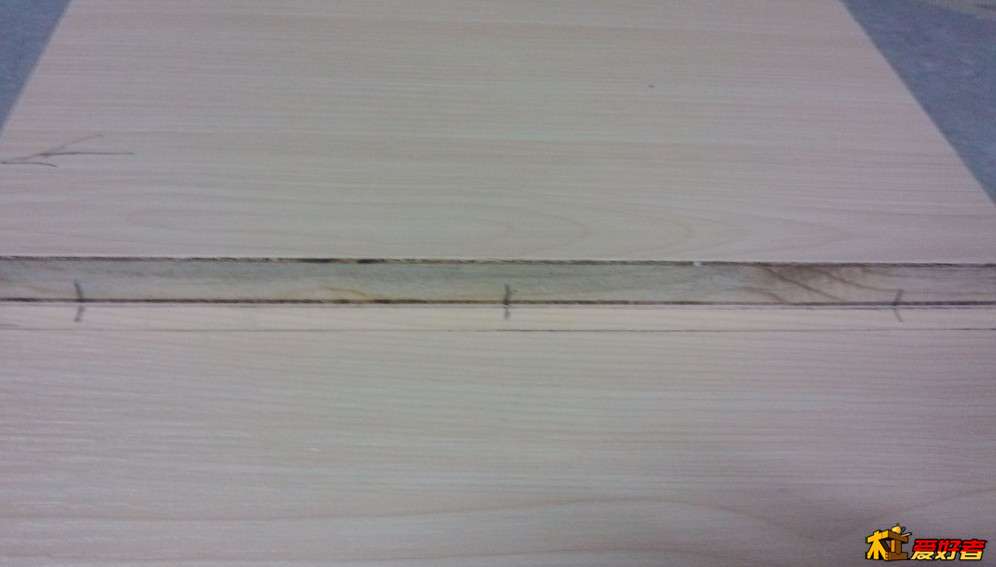

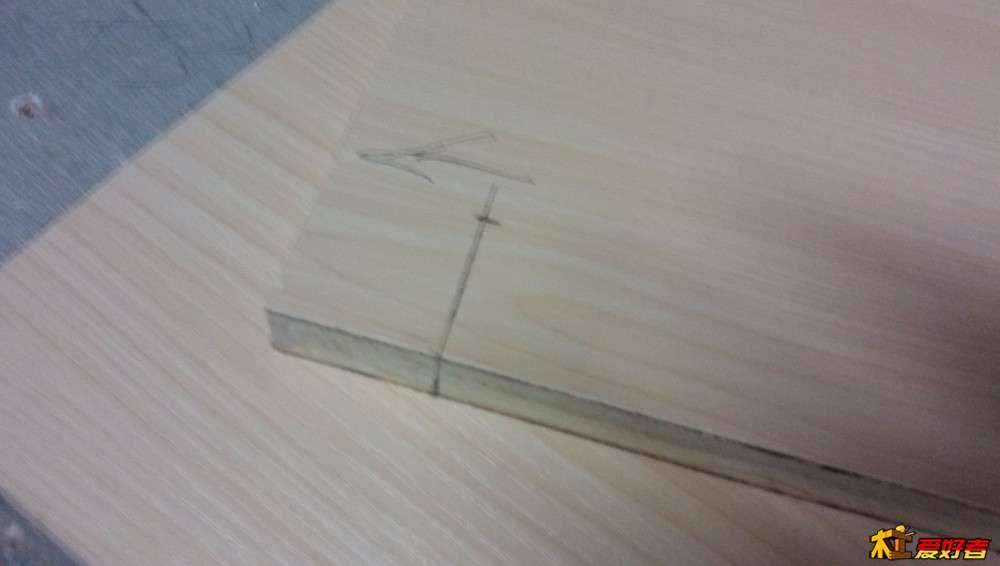

咱不是为了省米为没买模具的人着想嘛，侧孔的定位，我划的是中线，侧孔打在居中的位置就行了，很方便，而且我没用机器上的钻头，就是怕有误差，所以用的偏大一号的钻头，上紧后，不会有晃动的

北方椴木 · 发表于 2013-8-9 22:23:19

帖子非常好，简单实用，记住了。谢谢。

老来学吹打 · 发表于 2013-8-9 22:27:37

感谢楼主经验传授。

ghost7814 · 发表于 2013-8-9 22:40:45

实用经验，多谢楼主分享

qishouying · 发表于 2013-8-9 22:57:50

很好的帖子，谢谢分享

z65756515 · 发表于 2013-8-9 23:00:37

学习了，谢谢

edward_coke · 发表于 2013-8-9 23:26:47

谢谢楼主分享！这个技术的一个关键就是，怎样把那个侧面的长孔打直，打正，我老是打不直，很烦恼，请楼主详细说说，有什么好办法没？谢谢了！

qq25264010 · 发表于 2013-8-10 07:11:55

edward_coke 发表于 2013-8-9 23:26
谢谢楼主分享！这个技术的一个关键就是，怎样把那个侧面的长孔打直，打正，我老是打不直，很烦恼，请楼主详 ...

我自己打的话基本上用6个的钻头，钻头最好是带尖头的，打好之后再看一下，正不正，稍微修一下就OK了

jsawar · 发表于 2013-8-10 07:14:44

感谢楼主分享的好方法

打字慢 · 发表于 2013-8-10 08:18:14

在哪打洞不难，难的是如何用手电钻把洞打直打到位

sdlcwhg · 发表于 2013-8-10 08:25:05

术有专攻，有独到的见解。
